Elektromotor 0,55 kW, 680 ot./min, 400 V, 1AL-90L-8

Dlhý popis produktu

8-pólový elektromotor pre technológie s rovnomerným pracovným taktom

Elektromotor 1AL-90L-8 s výkonom 0,55 kW je určený pre zariadenia, v ktorých má pohon pracovať súvislo, plynulo a bez zbytočne prudkej reakcie. Pri menovitých otáčkach 680 ot./min ide o 8-pólové vyhotovenie, ktoré sa prirodzene hodí do prevádzok s nižšou pracovnou rýchlosťou a s dôrazom na stabilný prenos pohybu. Takýto charakter sa uplatní pri pásových dopravníkoch, dávkovačoch, miešadlách s ľahším až stredným zaťažením, obehových čerpadlách, vetracích jednotkách, odsávacích moduloch, triediacich stoloch, rotačných pracovných tanieroch, baliacich zariadeniach aj pri menších navíjacích a odvíjacích mechanizmoch. V takýchto aplikáciách býva dôležité, aby sa materiál posúval alebo miešal pravidelne, aby pohon nevytváral zbytočné rázy a aby sa technológia dala udržať v ustálenom pracovnom rytme počas celej zmeny.

Práve tu dáva výkon 0,55 kW dobrý prevádzkový zmysel. Motor nie je postavený na vysokorýchlostný chod, ale na spoľahlivé vykonávanie menších a stredne náročných pohonných úloh v priemyselnom prostredí. Pri balení výrobkov môže zabezpečovať plynulé otáčanie a posuv. Pri čerpaní alebo ventilácii podporuje ustálený chod technológie. Pri dávkovaní sypkých alebo kvapalných látok pomáha udržať pravidelný proces. Pri miešaní ľahších zmesí, pri posuve obalov, pri triedení kusového materiálu alebo pri manipulácii s výrobkami je dôležité najmä to, že motor pracuje čitateľne a nevnáša do mechaniky zbytočnú nervozitu.

Rýchlosť a rozbeh v službe reálnej prevádzky

Menovité otáčky 680 ot./min vytvárajú pracovný charakter vhodný pre technológie, kde je potrebné držať plynulejší pohyb a nie vysokú dynamiku. S tým súvisí aj správanie pri rozbehu. Pomer rozbehového momentu 2,0 voči menovitému momentu dáva motoru dobrý základ pre spoľahlivý štart. Pomer zvratového momentu 1,8 pomáha udržať chod pri bežných zmenách zaťaženia a pomer rozbehového prúdu 4,0 je dôležitý pri návrhu elektrickej ochrany a spúšťania. V praxi to znamená, že motor možno zaradiť do zariadení, kde sa cyklus pravidelne opakuje, kde sa materiál rozbieha bez prudkých nárazov alebo kde sa pohyb prenáša priebežne počas dlhšieho pracovného času.

Typ zaťaženia je určený pre parabolickú alebo lineárnu krivku, čo z tohto modelu robí univerzálne riešenie pre široký okruh bežných priemyselných aplikácií. Dobre zapadá do prevádzok s ventilátormi a čerpadlami, ale rovnako aj do mechanických procesov, v ktorých je potrebný plynulý posuv, jemnejší rotačný pohyb alebo pravidelné premiešavanie obsahu nádrže či zásobníka.

Odolnosť voči prostrediu a tepelná istota

Motor je pripravený na každodenné nasadenie v priemyselných podmienkach, kde sa počíta s prachom, vlhkosťou a bežným prevádzkovým znečistením. Stupeň krytia IP55 chráni dôležité časti pohonu pri štandardnej prevádzke vo výrobe, v dielni aj v technických miestnostiach. Chladenie IC411 podporuje odvádzanie tepla pri trvalom aj prerušovanom zaťažení a izolačná trieda F spolu s nárastom teploty B vytvára vhodný základ pre dlhodobejšie používanie bez zbytočného tepelného stresu. K dispozícii sú prevádzkové režimy S1, S2, S3 a S4-S9, takže motor možno zaradiť do nepretržitej prevádzky aj do zariadení s opakovaným cyklom. Použitie je určené pre okolitú teplotu do +65 °C a pre nadmorskú výšku do 1000 m.

Hlučnosť 56 dB(A) podporuje kultivovaný chod v technológiách, ktoré pracujú v kompaktnej hale alebo bližšie k obsluhe. V rámci platformy 1AL OPTIMAL ide o profesionálny nízkonapäťový elektromotor VYBO Electric v hliníkovom ráme, navrhnutý pre široké priemyselné použitie a rýchle zaradenie do prevádzky.

Napájanie, spustenie a začlenenie do riadenia

Elektromotor 1AL-90L-8 je určený pre napájanie 230/400 V pri 50 Hz so zapojením Δ/Y. Menovitý prúd dosahuje 3,58 A pri 230 V a 2,06 A pri 400 V, čo pomáha pri návrhu istenia, stykačov aj celkového elektrického zapojenia. Motor je vhodný na DOL, na riadenie frekvenčným meničom aj na použitie so softštartérom. To umožňuje zvoliť jednoduché priame spustenie pri základných aplikáciách alebo jemnejší nábeh tam, kde mechanika vyžaduje šetrnejší rozbeh. Takáto flexibilita je užitočná napríklad pri dopravníkoch s citlivejším prenosom, pri dávkovacích systémoch, pri otočných moduloch alebo pri zariadeniach, kde treba upraviť pracovné tempo podľa procesu.

Mechanické riešenie a praktické detaily

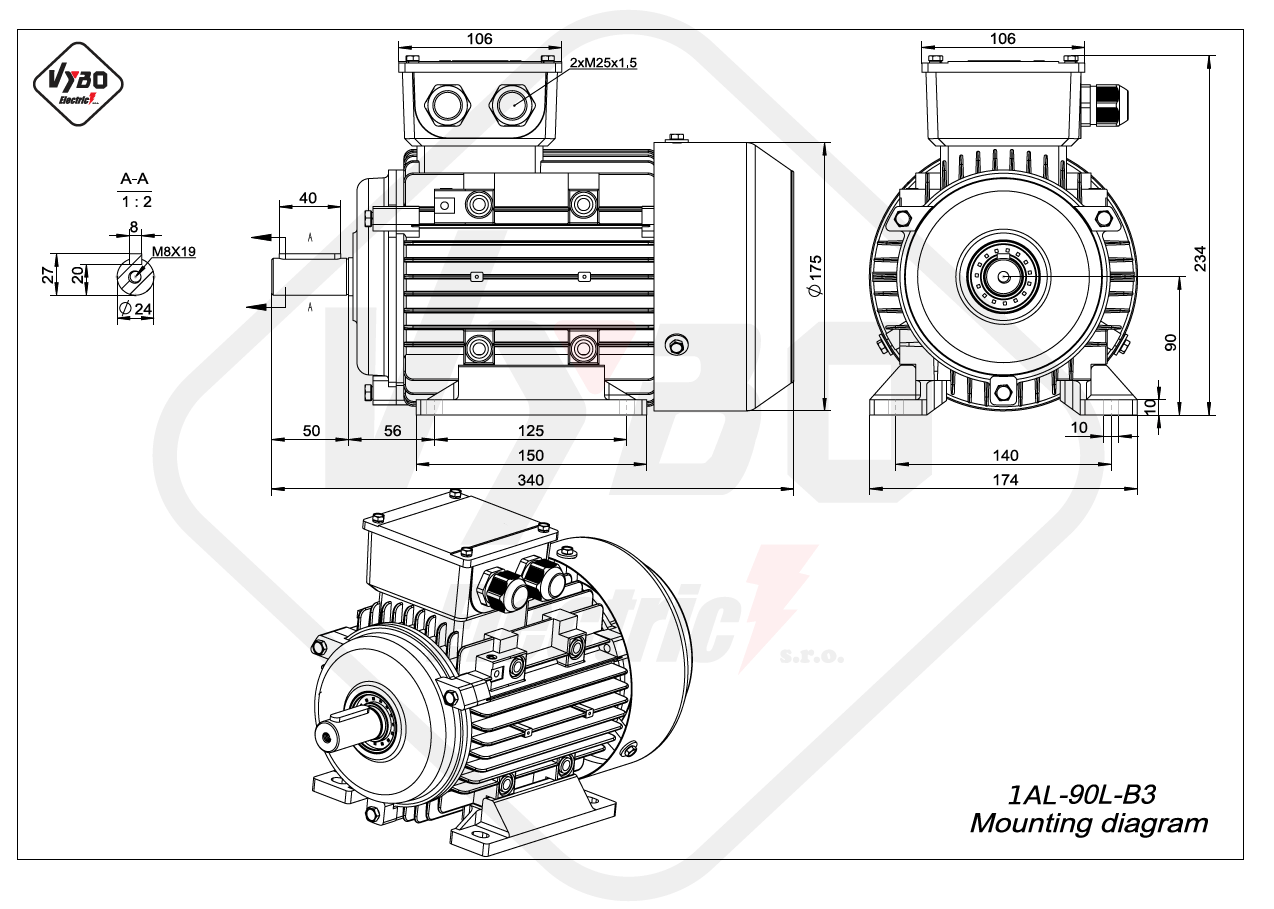

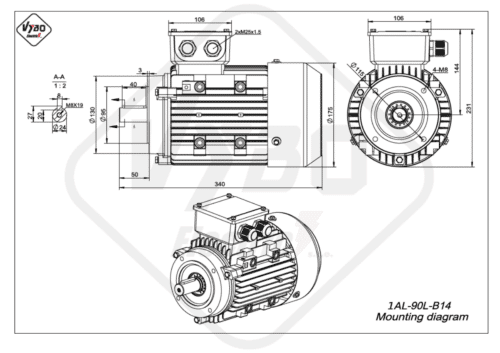

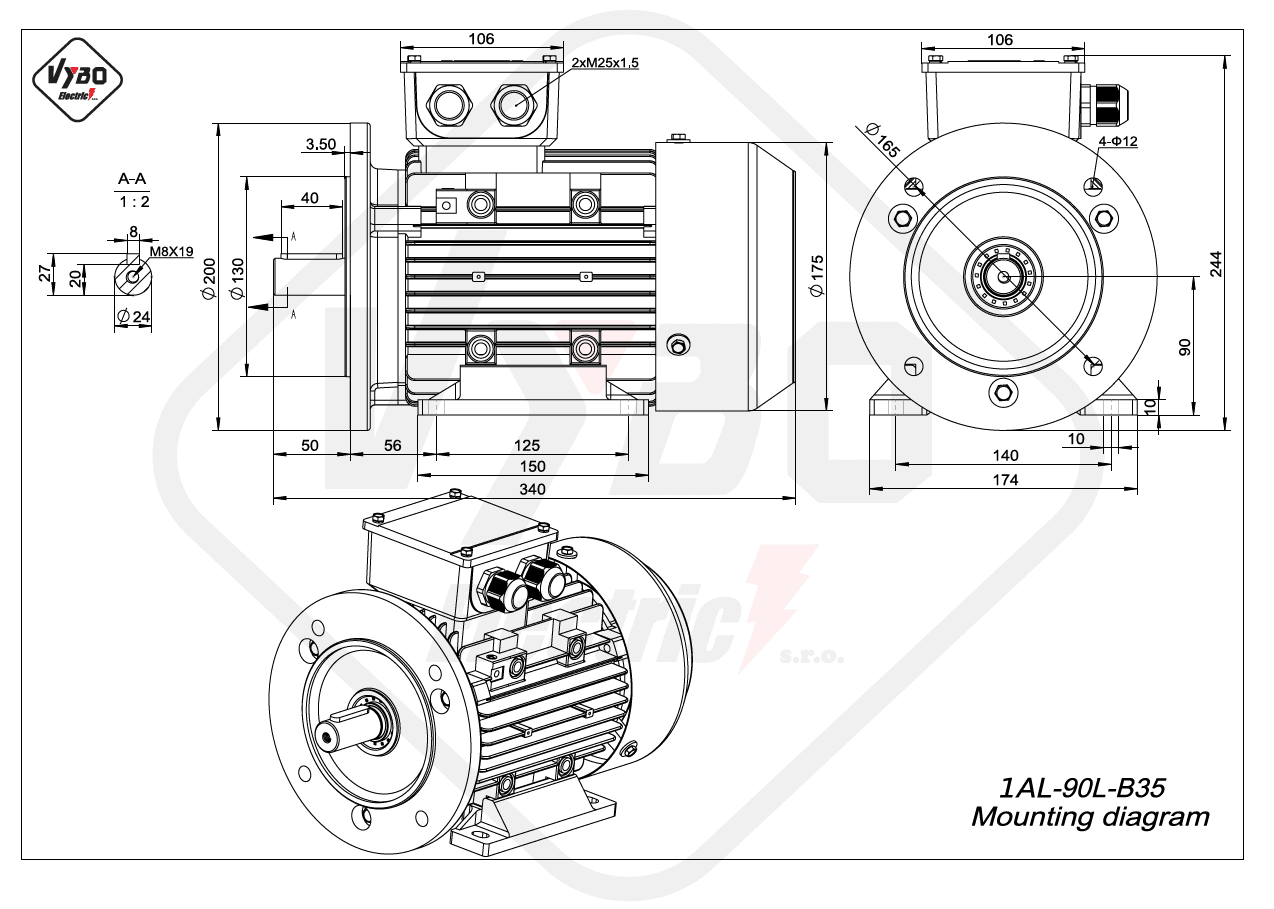

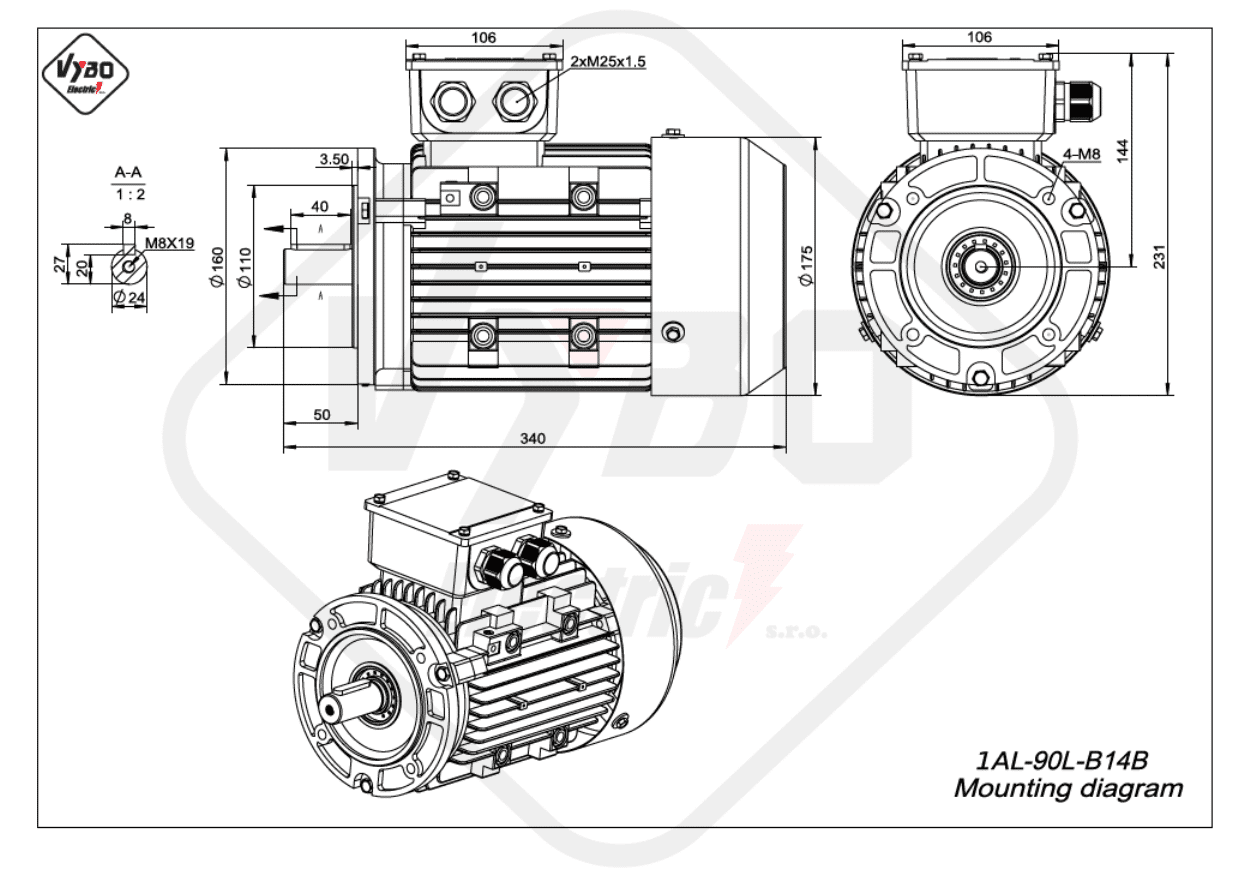

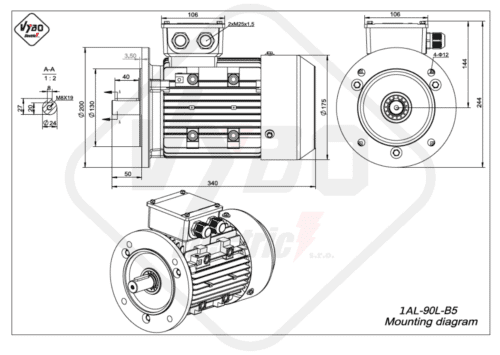

Osová výška 90 mm predstavuje univerzálnu veľkosť pre kompaktnejšie aj stredne veľké strojné zostavy. Stabilitu rotora podporujú ložiská 6205-2Z na strane DE aj NDE. Vibrácie 2,8 mm/s v triede A pomáhajú udržať vyrovnaný chod po spojení s remenicou, spojkou alebo iným prenosovým prvkom. Smer otáčania je možný na obe strany a vyváženie s polovičným perom podporuje korektné osadenie do bežných priemyselných mechaník. Zotrvačnosť rotora 0,0065 kg/m² prispieva k prirodzenej odozve pri štarte aj pri zmene pracovného stavu. Súčasťou vyhotovenia sú káblové priechodky 2-M25X1.5. Pri skladovaní a manipulácii pomáhajú rozmery balenia 380 × 210 × 270 mm a hmotnosť balenia 15 kg. Ložiskové uloženie pracuje s mazivom na lithiovom základe č. 2.

Elektromotor 1AL-90L-8 je vhodnou voľbou tam, kde technológia potrebuje nižšie otáčky, pravidelný pracovný takt a priemyselné vyhotovenie pripravené na každodenné nasadenie. Spája kompaktnú konštrukciu, stabilný rozbeh, krytie IP55 a praktické elektrické začlenenie do širokého spektra výrobných a obslužných zariadení.
