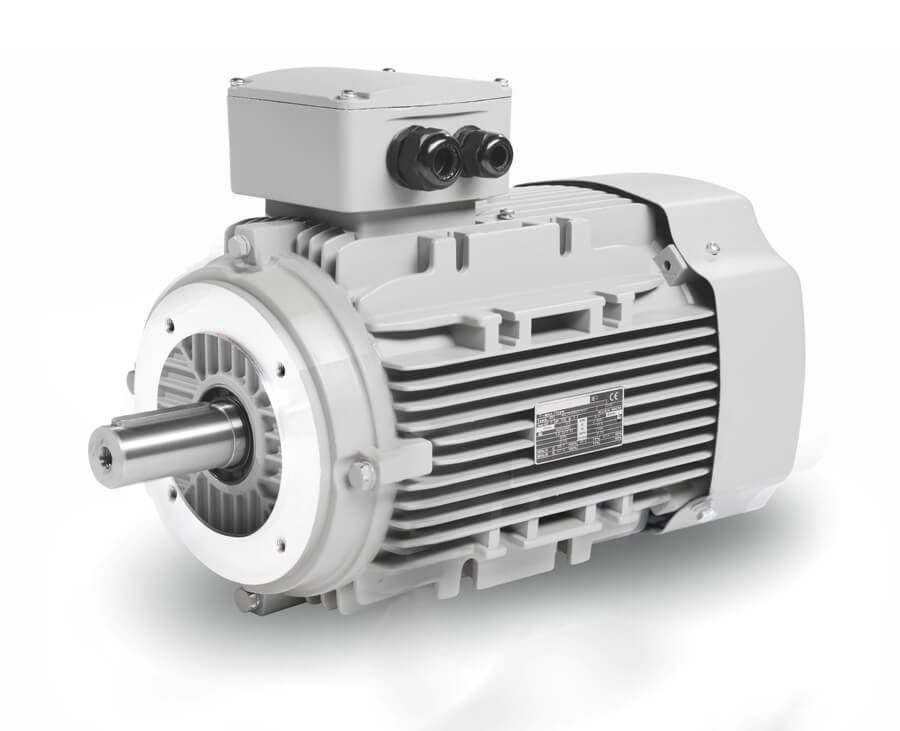

Elektromotor 1,1 kW, 680 ot./min, 400 V, 1AL-100L2-8

Dlhý popis produktu

Keď má pohon držať tempo siete aj technológie

Elektromotor 1AL-100L2-8 je 8-pólový model s výkonom 1,1 kW, menovitými otáčkami 680 ot./min a napájaním 230/400 V pri 50 Hz. Tento typ motora dáva zmysel všade tam, kde má byť pohyb ustálený, čitateľný a dlhodobo spoľahlivý. V praxi nejde o pohon pre vysoké rýchlosti, ale o riešenie pre technológie, ktoré potrebujú pravidelný pracovný rytmus bez zbytočne prudkých reakcií. Takéto správanie je vítané pri pásových dopravníkoch, dávkovacích šnekoch, miešadlách s ľahším až stredným zaťažením, obehových čerpadlách, sušiacich moduloch, ventilátorových zostavách, triediacich stoloch, otočných pracovných jednotkách, plniacich zariadeniach aj pri navíjaní materiálu v pomalšom tempe. V týchto úlohách je dôležité, aby motor nevnucoval mechanike tvrdý nástup, ale udržiaval chod, ktorý sa dobre prenáša na celý stroj.

Napájanie, prúd a spôsob zaradenia do technológie

Elektrická stránka tohto modelu je navrhnutá tak, aby sa dal prirodzene zaradiť do bežnej priemyselnej siete. Zapojenie Δ/Y pri 230/400 V zjednodušuje návrh napájania a menovitý prúd 5,56 A pri 230 V a 3,2 A pri 400 V dáva projektantovi aj servisnému technikovi jasný základ pre voľbu istenia, spínania a ochrany. To je dôležité najmä pri strojoch, ktoré sa zapájajú do prevádzky bez dlhých úprav a majú rýchlo prejsť z montáže do pracovného režimu. Motor je vhodný pre DOL, pre riadenie frekvenčným meničom aj pre použitie so softštartérom. Vďaka tomu sa dá použiť v jednoduchej samostatnej aplikácii aj v technológii, kde je potrebné jemnejšie spustenie alebo úprava pracovného tempa podľa procesu. Pri plnení, miešaní, dávkovaní alebo pri dopravných trasách s pravidelným cyklom to pomáha nastaviť chod tak, aby bol v súlade s mechanikou a s nadväzujúcimi operáciami.

Práve v tomto bode sa ukazuje praktický význam série 1AL OPTIMAL. Ide o profesionálne nízkonapäťové elektromotory VYBO Electric v hliníkovom ráme, určené pre štandardné aj náročnejšie prevádzky, s dôrazom na rýchle uvedenie do prevádzky a dobrú kompatibilitu v priemysle.

Rozbeh, moment a správanie pri opakovanom cykle

Pri menovitých otáčkach 680 ot./min sa motor hodí do procesov, kde sa výkon prenáša plynulo a bez potreby vysokej dynamiky. Pomer rozbehového momentu 2,0 voči menovitému momentu znamená, že motor má pri štarte solídnu istotu. Pomer zvratového momentu 1,8 pomáha zvládať bežné zmeny odporu v prevádzke a pomer rozbehového prúdu 5,0 je dôležitý pri návrhu elektrického spúšťania. Tieto údaje majú konkrétny dopad pri zariadeniach, ktoré sa rozbiehajú opakovane počas zmeny alebo pracujú v pravidelnom výrobnom cykle. Pri dávkovači to znamená predvídateľné rozbehnutie posuvu. Pri čerpadle alebo ventilátore to znamená ustálenejší nábeh bez zbytočne prudkého zaťaženia sústavy. Pri dopravníku alebo otočnom stole sa zas ľahšie udrží plynulosť prenosu pohybu.

Motor je určený pre parabolickú alebo lineárnu krivku zaťaženia, čo rozširuje jeho použiteľnosť v širokom spektre bežných priemyselných aplikácií. Dobre sa hodí tam, kde rastie zaťaženie plynule, alebo tam, kde sa drží v pravidelnom rozsahu počas celej prevádzky. Výkon 1,1 kW tu nepredstavuje iba číslo v katalógu. V reálnom nasadení znamená stabilný základ pre technológie, ktoré musia bežať spoľahlivo mnoho hodín denne a pritom si zachovať pokojný pracovný charakter.

Ochrana, teplo a pracovné podmienky

V priemyselnom prostredí rozhoduje aj to, ako motor znáša prach, vlhkosť a dlhší pracovný čas. Tento model má krytie IP55, takže je pripravený na bežné výrobné podmienky, v ktorých sa pohon stretáva s prevádzkovými nečistotami a vzdušnou vlhkosťou. Chladenie IC411 zabezpečuje odvod tepla pri štandardnom zaťažení a kombinácia izolačnej triedy F s nárastom teploty B vytvára vhodnú tepelnú rezervu pre pravidelný a dlhodobý chod. Prevádzkový faktor 1,0 zodpovedá štandardnému priemyselnému nasadeniu. Režimy S1, S2, S3 a S4-S9 umožňujú zaradiť motor do trvalej prevádzky aj do cyklických procesov s prerušovaným zaťažením. Použitie je určené pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Hlučnosť 59 dB(A) podporuje kultivovaný chod v halách, kde pracuje viac technológií vedľa seba alebo kde je obsluha bližšie pri stroji.

Mechanické riešenie a praktické detaily osadenia

Konštrukčná veľkosť 100 mm ponúka dobrý pomer medzi kompaktným zástavbovým priestorom a istotou pri mechanickom začlenení do stroja. Ložiská 6206-2Z na strane DE aj NDE podporujú stabilné uloženie rotora a vibrácie 2,8 mm/s v triede A prispievajú k vyrovnanému chodu po spojení s remenicou, spojkou alebo ďalším prenosovým prvkom. Smer otáčania je možný na obe strany a vyváženie s polovičným perom zodpovedá bežnej priemyselnej montáži. Zotrvačnosť rotora 0,011 kg/m² pomáha udržať rozumnú odozvu pri spustení aj pri zmene pracovného stavu. Súčasťou vyhotovenia sú káblové priechodky 2-M25X1.5. Pri manipulácii a logistike pomáhajú rozmery balenia 405 × 230 × 295 mm a hmotnosť balenia 25 kg. Ložiskové uloženie využíva mazivo na lithiovom základe č. 2.

Elektromotor 1AL-100L2-8 je vhodný pre prevádzky, kde má mať elektrické pripojenie poriadok, rozbeh istotu a mechanika pokojný, stabilný chod. Spája 8-pólový charakter, rám 100 mm, krytie IP55 a konštrukciu pripravenú na každodenné priemyselné nasadenie.
