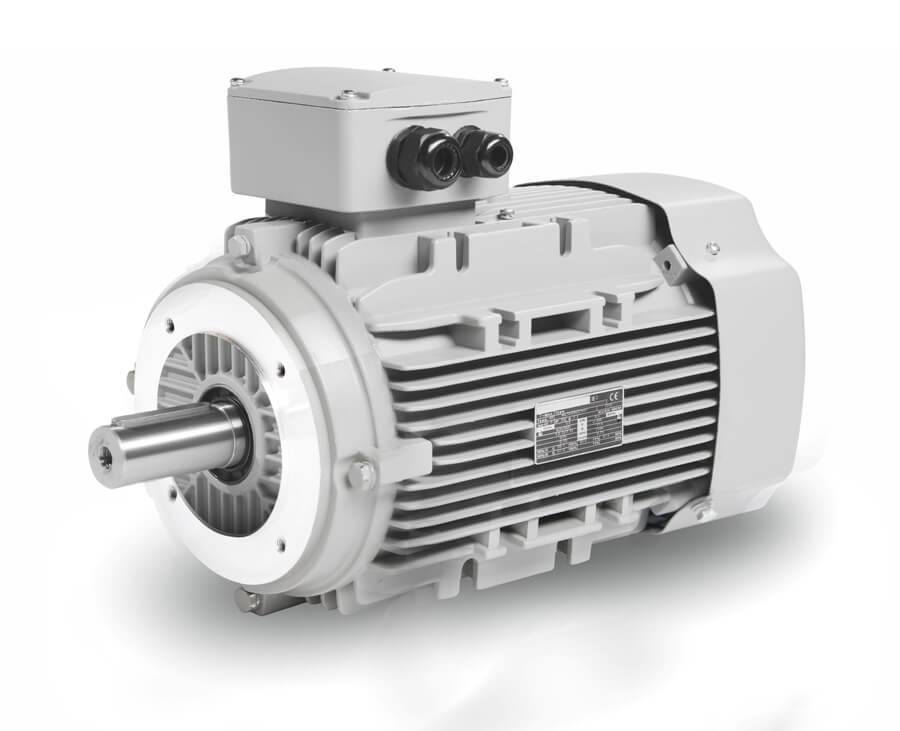

Elektromotor 0,75 kW, 680 ot./min, 400 V, 1AL-100L1-8

Dlhý popis produktu

Pripravený na osadenie do výrobných uzlov s pravidelným chodom

Elektromotor 1AL-100L1-8 je riešenie pre stroje a technologické celky, kde sa očakáva pokojný pracovný rytmus, spoľahlivé mechanické uloženie a bezproblémové zaradenie do prevádzky. Výkon 0,75 kW v spojení s menovitými otáčkami 680 ot./min vytvára z tohto modelu 8-pólový pohon vhodný tam, kde má pohyb plynúť rovnomerne a bez prudkých reakcií. Takýto charakter je užitočný pri plniacich linkách, dávkovacích šnekoch, menších pásových dopravníkoch, triediacich stoloch, etiketovacích moduloch, obehových čerpadlách, vetracích sekciách, sušiacich tuneloch, miešacích nádobách s ľahším zaťažením aj pri pomocných otočných mechanizmoch. V týchto zariadeniach býva dôležité, aby motor po osadení nevytváral zbytočné rázy a aby sa jeho chod dal dlhodobo udržať v ustálenom tempe.

Z praktického hľadiska pomáha aj samotná konštrukčná veľkosť. Rám 100 mm je vhodný pre kompaktné aj univerzálnejšie strojné zostavy, kde treba spojiť priemyselné vyhotovenie s rozumnými nárokmi na priestor. Rozmery balenia 405 × 230 × 295 mm a hmotnosť balenia 23 kg uľahčujú manipuláciu pri skladovaní, transporte aj pri príprave na montáž. Smer otáčania je možný na obe strany, čo dáva väčšiu voľnosť pri začlenení do rôznych mechanických usporiadaní. Súčasťou vyhotovenia sú káblové priechodky 2-M25X1.5, takže pripojenie možno riešiť v bežnom priemyselnom štandarde bez potreby improvizácie.

Ložiská, vyváženie a pokojný mechanický chod

V prevádzke rozhoduje aj to, ako sa motor správa po spojení s mechanikou stroja. Tento model využíva ložiská 6206-2Z na strane DE aj NDE, čo vytvára pevný základ pre pravidelný chod a isté uloženie rotora. Vibrácie 2,8 mm/s v triede A podporujú vyrovnaný beh, čo je dôležité pri spojení s remenicou, spojkou alebo ďalším prenosovým prvkom. Vyváženie s polovičným perom je praktické pri bežnom napojení na priemyselnú mechaniku. Zotrvačnosť rotora 0,0095 kg/m² napovedá, že motor reaguje rozumne pri rozbehu aj pri zmene pracovného stavu. V praxi to pomáha najmä pri zariadeniach, kde sa pohyb opakuje počas celej zmeny. Napríklad pri posuve obalov, pri plynulom otáčaní výrobku, pri triedení kusového materiálu alebo pri dávkovaní granulátu a práškov nie je žiaduce, aby mechanika dostávala zbytočne tvrdé impulzy.

Elektrické pripojenie bez zložitého začlenenia

Elektromotor 1AL-100L1-8 je určený pre napájanie 230/400 V pri 50 Hz so zapojením Δ/Y. Menovitý prúd dosahuje 4,00 A pri 230 V a 2,3 A pri 400 V, čo zjednodušuje návrh istenia, spínania aj celkového elektrického napojenia v bežnej priemyselnej sieti. Motor podporuje DOL, je vhodný na riadenie frekvenčným meničom a rovnako aj na použitie so softštartérom. To dáva pri návrhu stroja väčšiu voľnosť. Pri jednoduchých zariadeniach môže byť výhodou priame spustenie, pri citlivejšej mechanike zas jemnejší nábeh alebo úprava pracovného tempa. Model je súčasťou série 1AL OPTIMAL, ktorá je postavená na hliníkovej konštrukcii, rýchlom uvedení do prevádzky a dobrej kompatibilite v priemyselných aplikáciách.

Výkon, otáčky a správanie pri zaťažení

Pri 0,75 kW nejde o pohon určený na vysokorýchlostný prenos energie. Jeho prínos je v tom, že vie spoľahlivo poháňať zariadenia, kde sa výkon prenáša priebežne, kultivovane a bez potreby agresívneho nástupu. Menovité otáčky 680 ot./min sú vhodné pre technológie, kde sa materiál posúva, premiešava, cirkuluje alebo dávkuje v rovnomernom takte. To je dôležité napríklad pri menších baliacich linkách, pri navádzacích dopravníkoch, pri obehu kvapalín v technologických okruhoch, pri ľahších miešadlách, pri sušení s riadeným prúdením vzduchu alebo pri pracovných stoloch, ktoré sa majú pohybovať pokojne a presne.

Pomer rozbehového momentu 2,0 voči menovitému momentu dáva motoru dobrý základ pre spoľahlivý štart. Pomer zvratového momentu 1,8 pomáha udržať chod pri bežných zmenách odporu a pomer rozbehového prúdu 4,0 je dôležitý pri návrhu ochrany a spúšťania. Typ zaťaženia je určený pre parabolickú alebo lineárnu krivku, takže motor prirodzene zapadá do prevádzok s ventilátormi a čerpadlami, ale rovnako aj do mechanických úloh s plynulým posuvom a pravidelným pracovným cyklom.

Pracovné podmienky, ktoré má pod kontrolou

Pri každodennom nasadení má význam aj odolnosť voči prostrediu a tepelná stabilita. Krytie IP55 pomáha chrániť motor v prostredí s prachom, vzdušnou vlhkosťou a bežnými prevádzkovými nečistotami. Chladenie IC411 podporuje odvod tepla pri štandardnom zaťažení a izolačná trieda F spolu s nárastom teploty B vytvára vhodný základ pre spoľahlivý chod v dlhších pracovných intervaloch. Prevádzkový faktor 1,0 zodpovedá štandardnému priemyselnému nasadeniu a dostupné režimy S1, S2, S3 a S4-S9 umožňujú motor zaradiť do trvalej prevádzky aj do opakovaných cyklov. Použitie je určené pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Hlučnosť 59 dB(A) podporuje kultivovaný chod v zariadeniach, ktoré pracujú v kompaktnej hale alebo bližšie k obsluhe. Ložiskové uloženie využíva mazivo na lithiovom základe č. 2.

Elektromotor 1AL-100L1-8 je vhodný pre prevádzky, kde má byť montáž priamočiara, chod stabilný a mechanická aj elektrická stránka dobre zvládnuteľná už od prvého osadenia. Ponúka 8-pólový charakter, kompaktný rám 100 mm a priemyselné vyhotovenie pripravené na pravidelnú službu v širokom okruhu výrobných aj obslužných zariadení.
