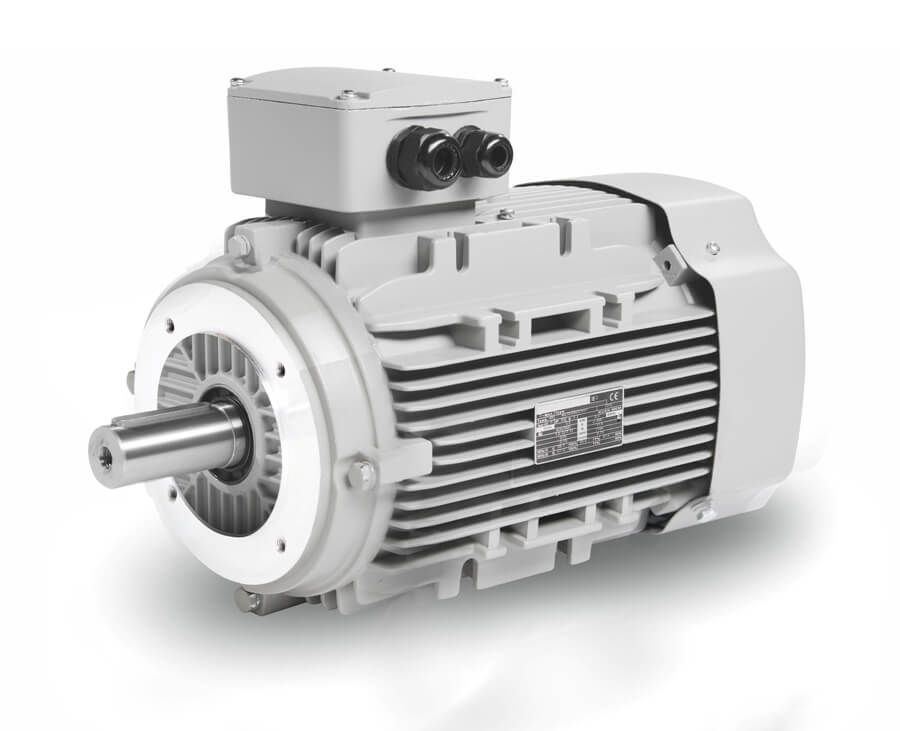

Elektromotor 2,2 kW, 710 ot./min, 400 V, 1AL-132S-8

Dlhý popis produktu

Pohon pre technológie, ktoré potrebujú pokojný a vytrvalý chod

V mnohých prevádzkach nie je rozhodujúca vysoká rýchlosť, ale to, aby sa pohyb prenášal plynulo, bez trhavých reakcií a s istotou počas celej zmeny. Elektromotor 1AL-132S-8 s výkonom 2,2 kW a menovitými otáčkami 710 ot./min je určený práve pre takýto typ nasadenia. Svoj význam má v technológiách, kde sa materiál mieša, dopravuje, dávkuje, cirkuluje alebo rovnomerne posúva. Hodí sa preto do miešacích zariadení, pásových dopravníkov, skrutkových podávačov, obehových čerpadiel, ventilátorových sekcií, odsávacích jednotiek, triediacich stolov, plniacich liniek, sušiacich zostáv aj do pomalobežných rotačných pracovných uzlov. V takýchto aplikáciách je dôležité, aby motor držal tempo technológie a nevnášal do nej zbytočne prudký nástup.

Práve 8-pólové vyhotovenie dáva tomuto modelu prevádzkový charakter, ktorý sa dobre uplatní tam, kde má mechanika pracovať pokojne a predvídateľne. Otáčky 710 ot./min pri frekvencii 50 Hz vytvárajú základ pre stabilný pracovný rytmus pri čerpaní médií, pri posuve obalov a výrobkov, pri cirkulácii vzduchu aj pri pravidelnom miešaní obsahu nádrží. Výkon 2,2 kW pritom poskytuje dostatočný základ pre prevádzky, kde je potrebné prenášať pohyb spoľahlivo a dlhodobo, nie iba krátkodobo alebo nárazovo. Tento elektromotor tak dobre zapadá do výrobných aj obslužných zariadení, ktoré bežia opakovane alebo nepretržite a potrebujú vyrovnané správanie počas celého pracovného cyklu.

Rozbeh a zaťaženie v reálnych pracovných podmienkach

Pri pomalobežnejšom priemyselnom pohone má veľký význam to, ako sa motor správa pri štarte a pri bežných zmenách odporu. Pomer rozbehového momentu 2,0 voči menovitému momentu znamená, že motor má dobrý základ pre istý nábeh. Pomer zvratového momentu 1,8 pomáha udržať chod pri kolísaní zaťaženia a pomer rozbehového prúdu 6,0 je dôležitý pri voľbe elektrickej ochrany a spôsobu spúšťania. V praxi to má význam napríklad pri dopravníkoch s pravidelným rozbehom, pri čerpadlách s ustáleným prevádzkovým režimom, pri ventilátoroch s dlhším pracovným cyklom alebo pri miešadlách, kde sa odpor média môže meniť podľa fázy procesu.

Motor je určený pre parabolickú alebo lineárnu krivku zaťaženia, čo rozširuje jeho použiteľnosť v širokom spektre priemyselných úloh. Z pohľadu riadenia je vhodný pre DOL, pre prevádzku s frekvenčným meničom aj so softštartérom. To umožňuje zvoliť jednoduché priame spustenie pri základných aplikáciách alebo jemnejší rozbeh tam, kde si to vyžaduje mechanika a proces. Pri dávkovaní, plnení, cirkulácii, ventilácii alebo pri stabilnom posuve materiálu tak možno prispôsobiť štart aj samotný chod konkrétnej technológii.

Elektrické údaje a odolnosť pre bežný priemysel

Elektromotor 1AL-132S-8 je navrhnutý pre napájanie 230/400 V so zapojením Δ/Y. Menovitý prúd dosahuje 9,91 A pri 230 V a 5,7 A pri 400 V, čo poskytuje jasný podklad pre návrh istenia, stykačov aj celkového zapojenia v rozvádzači. V prevádzke je dôležité aj to, že motor pracuje s izolačnou triedou F a nárastom teploty B, takže je pripravený na pravidelné dlhodobejšie nasadenie. Prevádzkový faktor 1,0 zodpovedá štandardnému priemyselnému použitiu a režimy S1, S2, S3 a S4-S9 umožňujú jeho zaradenie do trvalého aj cyklického chodu.

Odolnosť voči prostrediu podporuje krytie IP55, ktoré je dôležité tam, kde sa vyskytuje prach, vzdušná vlhkosť alebo bežné prevádzkové nečistoty. Chladenie IC411 pomáha odvádzať teplo pri štandardnom zaťažení a rozširuje spoľahlivosť pri dlhšej prevádzke. Použitie je určené pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. V jednej vete možno dodať, že séria 1AL OPTIMAL patrí medzi osvedčené nízkonapäťové elektromotory VYBO Electric v hliníkovom ráme pre široké priemyselné použitie.

Mechanická istota a praktické vyhotovenie

Osová výška 132 mm predurčuje tento model na nasadenie v strojoch, kde už mechanika potrebuje pevnejší základ a stabilné uloženie. Ložiská 6308-2Z na strane DE aj NDE podporujú rovnomerný chod a vibrácie 2,8 mm/s v triede A pomáhajú udržať pokojnejší mechanický prejav po spojení s remenicou, spojkou alebo iným prenosovým prvkom. Smer otáčania je možný na obe strany a vyváženie s polovičným perom zodpovedá bežným priemyselným požiadavkám pri montáži. Zotrvačnosť rotora 0,0314 kg/m² podporuje vyrovnanú odozvu pri rozbehu aj pri zmene pracovného stavu.

Súčasťou vyhotovenia sú káblové priechodky 2-M32X1.5. Pri manipulácii a logistike pomáha hmotnosť balenia 45 kg a rozmery balenia 500 × 290 × 340 mm. Ložiskové uloženie využíva mazivo na lithiovom základe č. 2. Elektromotor 1AL-132S-8 tak predstavuje spoľahlivý priemyselný pohon pre technológie, v ktorých má byť pohyb pokojný, prenos výkonu vyrovnaný a prevádzka stabilná od prvého spustenia až po dlhodobé nasadenie.
