Frekvenčný menič 2,2kW, V800-4T0022

Dlhý popis produktu

Procesne ladený menič pre stabilnú prevádzku technológie

VYBO Electric V800 4T0022 je frekvenčný menič určený pre technológie, v ktorých riadenie motora priamo ovplyvňuje plynulosť procesu, presnosť dávkovania, tlakové pomery alebo stabilitu prietoku. Model pracuje s napájaním 3 x 400 V / 50–60 Hz a s výstupom 3 x 0–400 V AC. Menovitý výkon 2,2 kW, maximálny vstupný prúd 5,8 A, menovitý výstupný prúd 5,0 A a odporúčaný výkon motora 2,2 kW z neho robia veľmi použiteľný menič pre kompaktné technologické celky, ktoré už potrebujú viac než len základné riadenie otáčok.

Práve v tejto výkonovej kategórii je veľmi dôležité, aby pohon reagoval stabilne a predvídateľne aj pri zmene prevádzkového bodu. Séria V800 je profesionálna rada frekvenčných meničov pre priemysel a model 4T0022 túto orientáciu potvrdzuje dôrazom na presnosť, komunikáciu, procesné funkcie a kompaktnú integráciu v jednom zariadení.

Integrované vektorové riadenie pre lepšiu kontrolu nad motorom

Model 4T0022 podporuje V/F skalárne riadenie aj SFVC vektorové riadenie s otvoreným okruhom. Integrované vektorové riadenie je hlavnou vlastnosťou série V800 a práve ono posúva menič do profesionálnej kategórie vhodnej pre priemyselnú prevádzku. Pri V/F riadení je výstupná frekvencia 0–3200 Hz. Pri SFVC riadení je výstupná frekvencia 0–320 Hz.

Otvorené vektorové riadenie prináša lepšiu stabilitu rýchlosti, pokojnejší chod a presnejšiu reakciu na meniace sa zaťaženie. Pri procesných technológiách, ako sú čerpadlá, ventilátory alebo obehové zostavy, má táto vlastnosť reálny prínos pre stabilitu celého systému. Séria V800 k tomu pridáva automatické zvýšenie krútiaceho momentu, lineárnu rampu, S-krivku, reguláciu napätia AVR a obmedzenie prúdu aj krútiaceho momentu, čím pomáha udržať prevádzku vo vyrovnanom režime.

Funkčná výbava pripravená pre automatizáciu a proces

Model 4T0022 ponúka výbavu, ktorá je veľmi dobre použiteľná v modernej priemyselnej praxi. K dispozícii sú digitálne a analógové vstupy, reléový výstup, výstup s otvoreným kolektorom, +10 V výstup, vstup pre PTC ochranu elektromotora, integrovaný EMC filter, MODBUS RTU, PLC inteligentná funkcia, podpora externého panela a zmena smeru otáčania cez externý vstup. Tieto prvky zjednodušujú návrh riadenia a zvyšujú flexibilitu pri praktickom zapojení do technológie.

Veľmi dôležitou časťou výbavy je aj PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. To z modelu 4T0022 robí výborný menič pre procesne orientované aplikácie, kde motor spolupracuje s tlakmi, prietokmi alebo inými prevádzkovými veličinami. Vďaka tomu je možné budovať technológie, ktoré pracujú stabilnejšie a s menšou potrebou doplnkového riadenia.

Brzdová jednotka a lepšia práca pri spomaľovaní

Model je vybavený integrovanou brzdovou jednotkou, čo rozširuje jeho použiteľnosť aj v zariadeniach s častejšou zmenou rýchlosti alebo s požiadavkou na istejší dobeh. Brzdová jednotka pracuje s výkonom rezistora 0,25 kW a s hodnotou odporu 200 Ω. Odporúčaný výkon tejto konfigurácie je 2,2 kW. Výsledkom je lepšie zvládnutie spomaľovania a pokojnejšia reakcia technológie pri zastavení alebo pri prechode do ďalšej fázy pracovného cyklu.

Pri procesných zariadeniach má kvalitné brzdenie význam najmä vtedy, keď sa mení pracovné tempo alebo keď sa vyžaduje opakovateľný prechod medzi režimami. Brzdová jednotka preto nie je iba doplnková vlastnosť, ale praktický prvok, ktorý zvyšuje celkovú kultúru a istotu prevádzky.

Kompaktné rozmery a montážne parametre

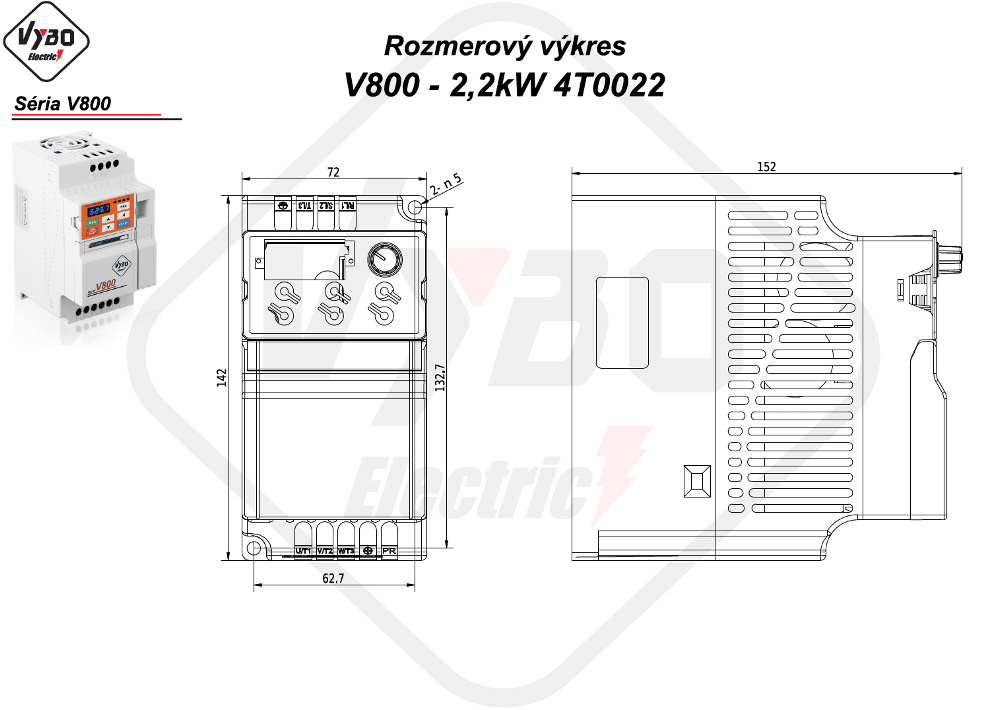

V800 4T0022 patrí do rámu A4T a má rozmery 72 × 142 × 152 mm, pričom inštalačné rozmery sú 62,7 × 132,7 mm. Odporúčaný prierez napájacieho vodiča je 1,5 mm² a odporúčaný istič 10 A. Približné výkonové straty dosahujú 0,12 kW, požadovaný prietok chladiaceho vzduchu 30 m³/hod, indukčnosť AC reaktora 2,5 mH, indukčnosť DC reaktora 1 mH a uťahovací moment 0,7 až 0,9 Nm. Krytie IP20 je určené pre inštaláciu vo vnútornom prostredí.

Kompaktné rozmery sú veľkou výhodou najmä pri montáži do menších rozvádzačov, kde sa popri funkčnej výbave rieši aj priestorová efektivita. Pri správnej inštalácii, s dostatočným chladením a oddelením silových a riadiacich káblov, dokáže menič dlhodobo pracovať stabilne aj v technologicky náročnejšom prostredí.

Praktické nasadenie v technológiách s dôrazom na proces

Model 4T0022 sa výborne hodí pre čerpacie zostavy, tlakové systémy, vzduchotechniku, ventilátorové celky, odsávacie zariadenia, filtračné moduly, dávkovacie systémy, miešacie technológie, obehové okruhy, úpravne vody, technologické nádrže aj samostatné výrobné moduly, kde sa od pohonu očakáva stabilita a dobrá reakcia na procesné podmienky. Uplatní sa všade tam, kde treba spojiť kompaktné riešenie s profesionálnym riadením.

VYBO Electric V800 4T0022 tak predstavuje veľmi schopný menič pre aplikácie, kde motor a proces fungujú ako jeden celok. Profesionálna rada V800, integrované vektorové riadenie, komunikačná pripravenosť, PID funkcie a brzdová jednotka z neho robia spoľahlivé riešenie pre moderné priemyselné nasadenie.
