Typ: A550 Plus 2S0004, 0,4 kW
| Všeobecné dáta | |
| Typ | A550 Plus 2S0004 |
| Veľkosť | 1A |
| Elektrické data | |
| Menovitý výkon | 0,4 kW |
| Maximálny vstupný prúd | 5,4 A |
| Menovitý výstupný prúd | 2,4 A |
| Odporúčaný výkon motora | 0,4 kW |
| Napájacie napätie 50/60 Hz | 1 x 230 V |
| Výstupné napätie | 0 – 230 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 10 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 2,5 mm² |
| Približné výkonové straty | 55 W |
| Požadovaný prietok chladiaceho vzduchu | 37 m³/hod |
| Indukčnosť AC reaktora | 4,5 mH |
| Indukčnosť DC reaktora | 7 mH |
| Uťahovací moment | 0,7 až 0,9 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Odporúčaný výkon | – kW |
Dlhý popis produktu
Kompaktné riešenie pre plynulé riadenie pohonu

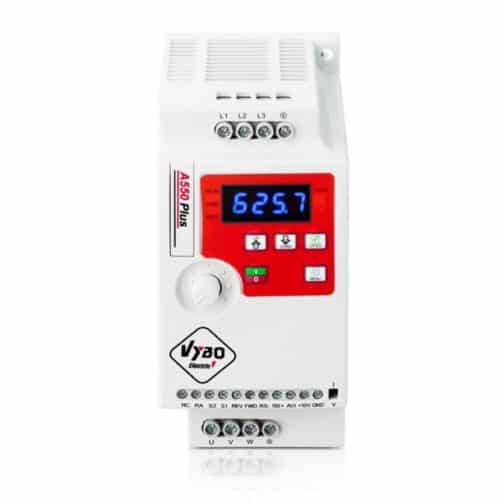

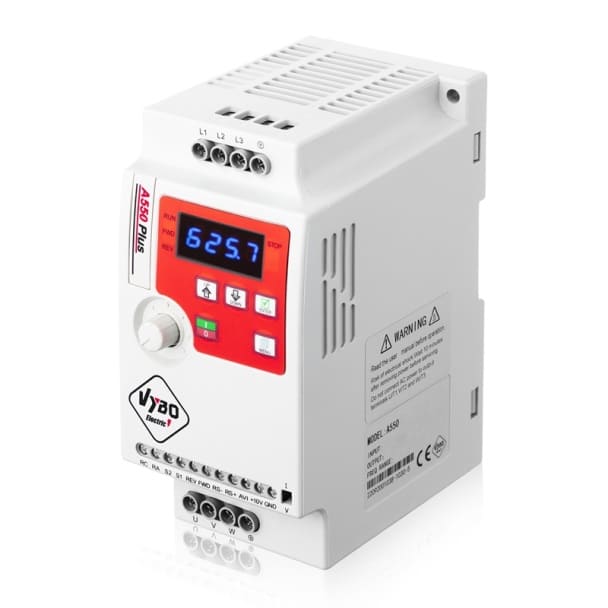

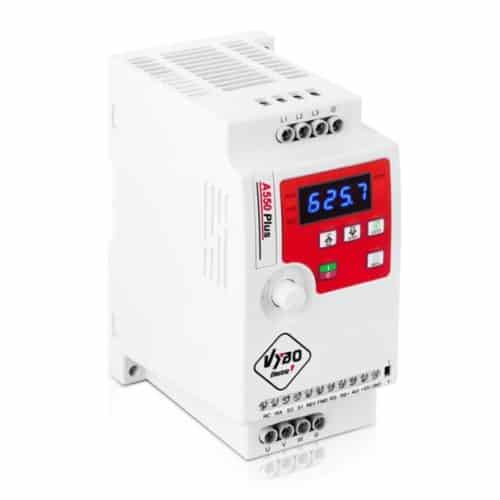

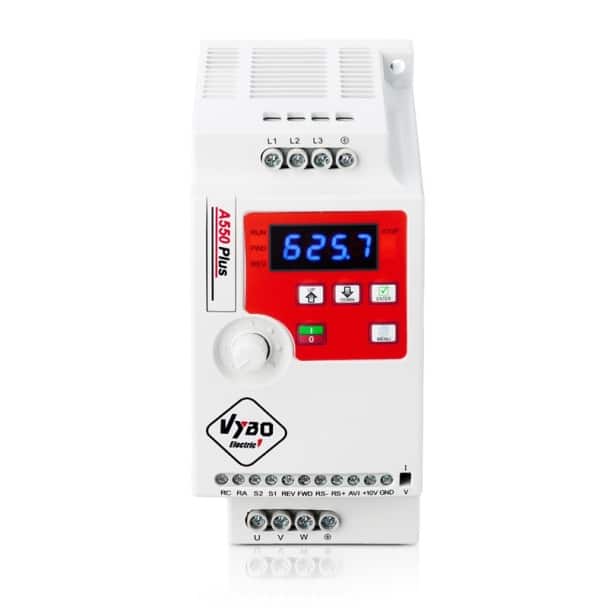

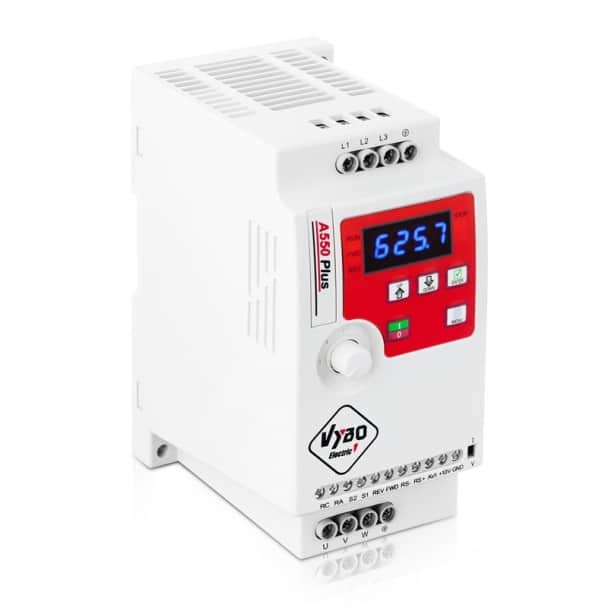

Frekvenčný menič VYBO Electric A550 Plus 2S0004 je určený pre napájanie 1 x 230 V s trojfázovým výstupom 3 x 0 – 230 V AC. Menovitý výkon 0,4 kW ho predurčuje na technológie, kde je dôležitá plynulá regulácia otáčok, kultivovaný rozbeh a stabilné nastavenie prevádzky bez zbytočných mechanických rázov. Výstupná frekvencia pracuje v rozsahu 0 – 999 Hz a preťažiteľnosť dosahuje 150 % / 60 s.
Funkcie pre praktickú automatizáciu a jednoduché ovládanie
Séria A550 Plus ponúka V/F riadenie, zabudovaný PID regulátor, JOG režim, PLC funkcie, pevné rýchlosti aj analógové riadenie. K dispozícii je komunikácia RS485 MODBUS RTU, analógový vstup 0 – 10 V / 4 – 20 mA, digitálne vstupy, reléový výstup a možnosť pripojenia externého panela. Táto výbava pomáha pri začlenení meniča do menších výrobných a technických systémov.
Vhodný pre jemnú reguláciu v menších technológiách
Tento model sa hodí pre malé dopravníky, ventilátory, odsávacie jednotky, miešacie zariadenia, dávkovacie systémy, menšie čerpacie zostavy, laboratórne technológie, baliace mechanizmy, filtračné okruhy, servisné zariadenia aj pomocné pohony vo výrobe. Výhodou je možnosť nastaviť chod motora podľa reálneho zaťaženia a udržať plynulý priebeh prevádzky aj pri častejšom štarte a zastavení.
Praktická konštrukcia pre montáž do rozvádzača

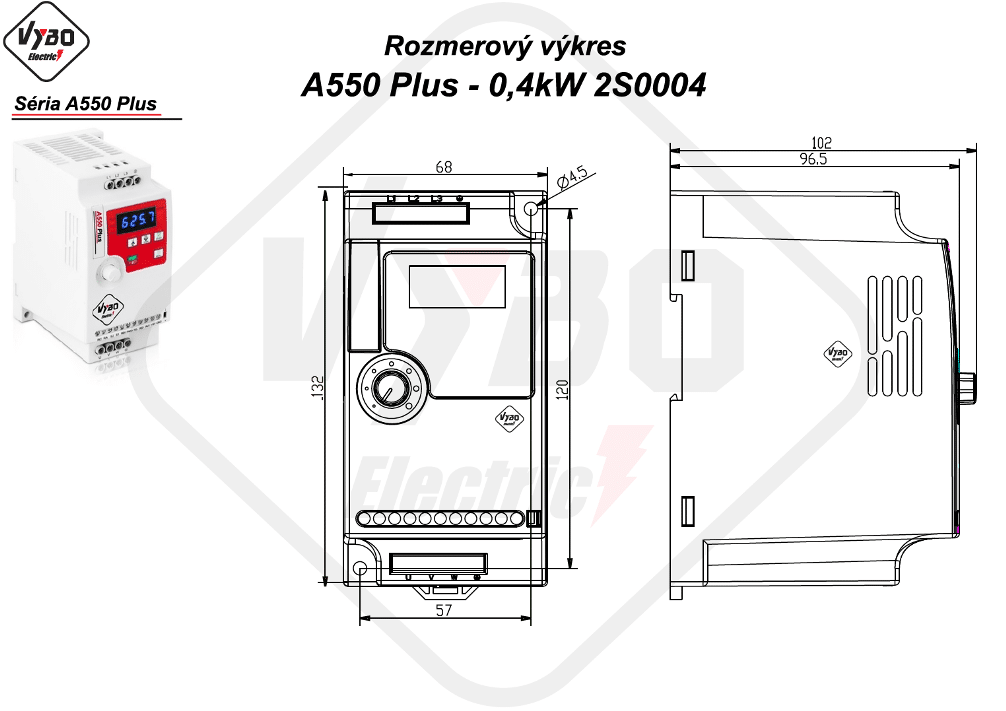

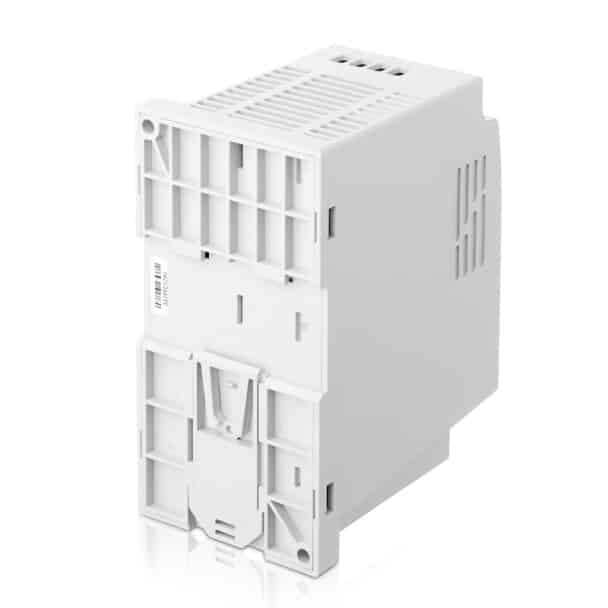

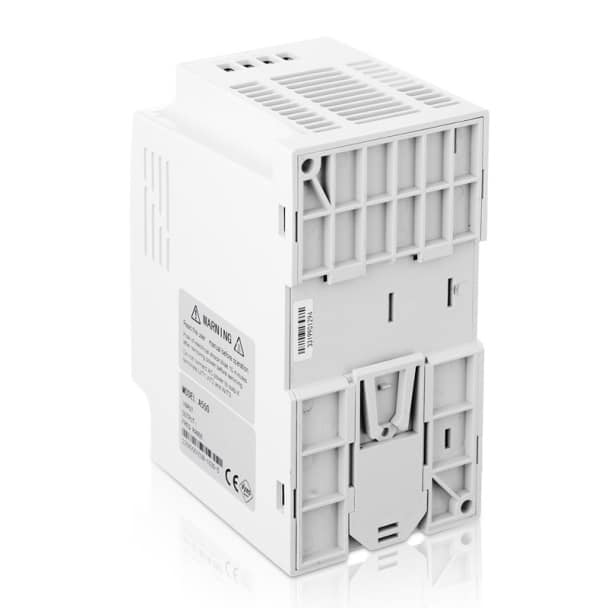

Model patrí do veľkosti 1A a má rozmery 68 x 132 x 102 mm. Krytie IP20 ho predurčuje na inštaláciu do vnútorného prostredia. Konštrukcia podporuje montáž na stenu aj na DIN lištu 35 mm, čo uľahčuje osadenie v kompaktných rozvádzačoch. Chladenie je riešené ako nútené chladenie vzduchom, pričom približné výkonové straty sú 55 W a požadovaný prietok chladiaceho vzduchu je 37 m³/hod.
Technické riešenie pre spoľahlivú prevádzku
Model A550 Plus 2S0004 má maximálny vstupný prúd 5,4 A, menovitý výstupný prúd 2,4 A a odporúčaný výkon motora 0,4 kW. Odporúčaný istič je 10 A, odporúčaný prierez napájacieho kábla 3 x 2,5 mm² a indukčnosť AC reaktora 4,5 mH. Tento model nemá integrovanú brzdovú jednotku.
