Typ: A550 Plus 4T0220, 22 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0220 |
| Veľkosť | D |
| Elektrické data | |
| Menovitý výkon | 22 kW |
| Maximálny vstupný prúd | 46 A |
| Menovitý výstupný prúd | 45 A |
| Odporúčaný výkon motora | 22 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 63 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 10 mm² |
| Približné výkonové straty | 907 W |
| Požadovaný prietok chladiaceho vzduchu | 250 m³/hod |
| Indukčnosť AC reaktora | 0,35 mH |
| Indukčnosť DC reaktora | 0,28 mH |
| Uťahovací moment | – Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 1,5 kW |
| Hodnota odporu | 22 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 22 kW |
Dlhý popis produktu
Model pre prevádzky, kde rozhoduje výkon aj stabilita
A550 Plus 4T0220 patrí medzi výkonné frekvenčné meniče určené pre priemyselné aplikácie s vysokými nárokmi na spoľahlivosť a reguláciu. Napájanie 3 x 400 V AC, výstup 3 x 0 – 400 V AC a výkon 22 kW vytvárajú veľmi dobrý základ pre stroje a technológie, kde je dôležité držať chod motora pod kontrolou aj pri náročnej prevádzke.
Brzdová jednotka podporuje náročnejšie pracovné cykly
Integrovaná brzdová jednotka s výkonom rezistora 1,5 kW a hodnotou odporu 22 Ω pomáha pri aplikáciách, kde sa pracuje s častým spomaľovaním, cyklickým režimom alebo vyššou zotrvačnosťou mechaniky. V takýchto prípadoch je výhodou lepšia kontrola priebehu spomaľovania a stabilnejšie správanie pohonu pri prechode medzi režimami.
Vhodný pre silné výrobné a technologické uzly
Tento menič sa hodí pre výkonné dopravníkové celky, ventilátory, odsávacie systémy, čerpacie sústavy, miešacie a homogenizačné linky, navíjacie mechanizmy, priemyselné manipulátory, pracovné stanice vo výrobe, servisné technológie, baliace a procesné linky aj pomocné pohony v náročných prevádzkach. Veľkou výhodou je možnosť plynule regulovať rýchlosť bez nežiaduceho mechanického namáhania zariadenia.
Riadenie a komunikačná výbava pre automatizované prostredie
Model ponúka V/F riadenie, PID reguláciu, PLC inteligentnú funkciu, prácu s pevnými rýchlosťami, externú zmenu smeru a komunikáciu cez MODBUS RTU. K dispozícii je digitálna vstupná výbava, reléový výstup, PTC vstup, analógové riadenie aj pripojenie externého panela do väčšej vzdialenosti.
Konštrukcia a elektrické údaje pre výkonovú triedu 22 kW

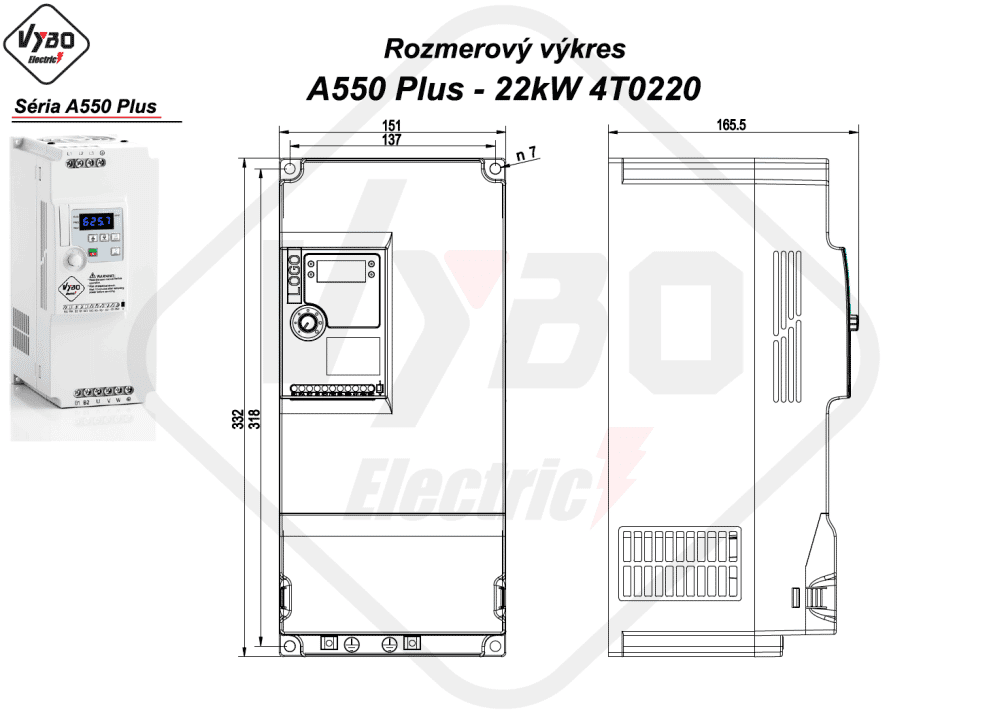

Veľkosť D a rozmery 151 x 332 x 165,5 mm zodpovedajú výkonovo silnejšiemu vyhotoveniu. Približné výkonové straty sú 907 W, požadovaný prietok chladiaceho vzduchu 250 m³/hod a indukčnosť AC reaktora 0,35 mH. Maximálny vstupný prúd dosahuje 46 A, menovitý výstupný prúd 45 A, odporúčaný istič 63 A a prierez napájacieho kábla 3 x 10 mm².
