Typ: A550 Plus 2S0015, 1,5 kW
| Všeobecné dáta | |
| Typ | A550 Plus 2S0015 |
| Veľkosť | 1A |
| Elektrické data | |
| Menovitý výkon | 1,5 kW |
| Maximálny vstupný prúd | 10 A |
| Menovitý výstupný prúd | 7,0 A |
| Odporúčaný výkon motora | 1,5 kW |
| Napájacie napätie 50/60 Hz | 1 x 230 V |
| Výstupné napätie | 0 – 230 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 16 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 2,5 mm² |
| Približné výkonové straty | 118 W |
| Požadovaný prietok chladiaceho vzduchu | 50 m³/hod |
| Indukčnosť AC reaktora | 1,5 mH |
| Indukčnosť DC reaktora | 3,8 mH |
| Uťahovací moment | 0,7 až 0,9 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Odporúčaný výkon | – kW |
Dlhý popis produktu
Vyvážený model pre univerzálne riadenie pohonov

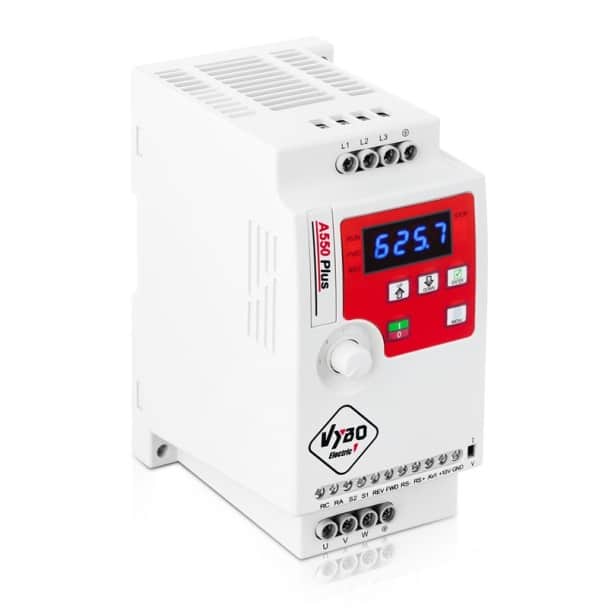

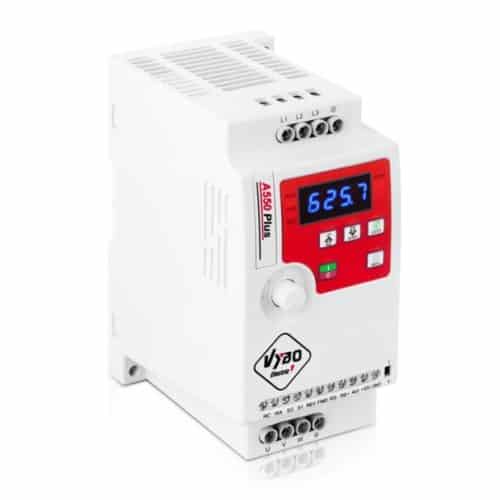

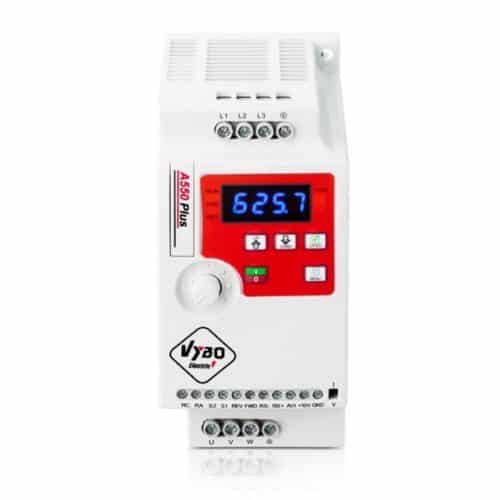

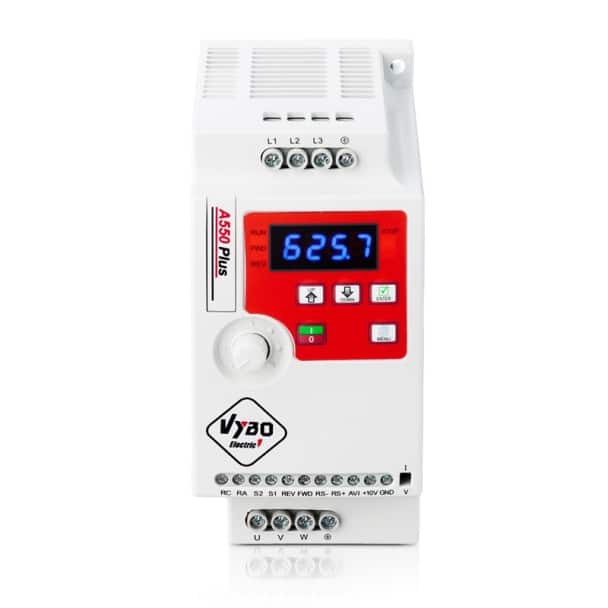

Frekvenčný menič A550 Plus 2S0015 predstavuje praktické riešenie pre technológie, kde je potrebné spojiť kompaktné rozmery s istým riadením motora. Pri napájaní 1 x 230 V poskytuje trojfázový výstup 3 x 0 – 230 V AC a umožňuje plynulé nastavenie výstupnej frekvencie až do 999 Hz.
Riadenie, ktoré pomáha jemne nastavovať chod zariadenia
Vďaka podpore V/F riadenia, PID regulácie, JOG režimu a PLC funkcií je možné prispôsobiť správanie meniča konkrétnej prevádzke. K dispozícii je jeden analógový vstup, štyri digitálne vstupy, reléový výstup a komunikačné rozhranie RS485 MODBUS RTU, čo rozširuje možnosti ovládania aj vzdialeného dohľadu.
Vhodný pre technológie s požiadavkou na stabilitu a plynulosť
Tento model je vhodný pre čerpadlá menších okruhov, dávkovacie zostavy, miešacie nádoby, dopravníky, manipulačné zariadenia, baliace pracoviská, odsávacie technológie, servisné stroje, rotačné pracovné jednotky, skladové mechanizmy aj dielenské linky. V mnohých prevádzkach pomáha zlepšiť kultúru chodu, znížiť mechanické namáhanie pri rozbehu a umožniť presnejšie nastavenie pracovného režimu.
Konštrukcia vhodná do kompaktných rozvádzačov

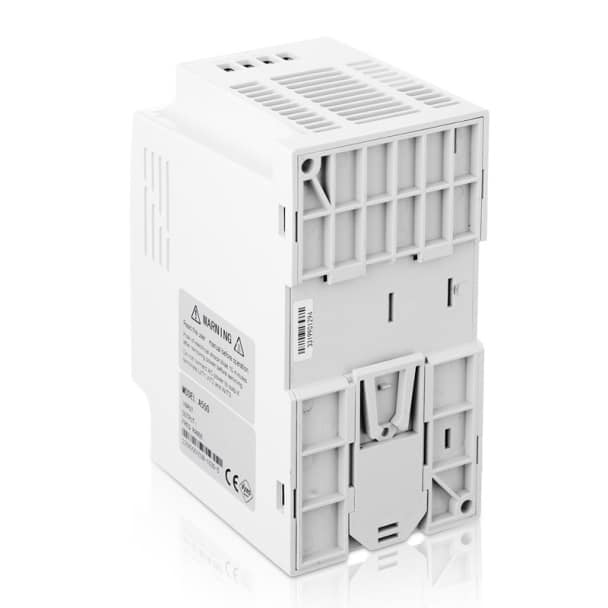

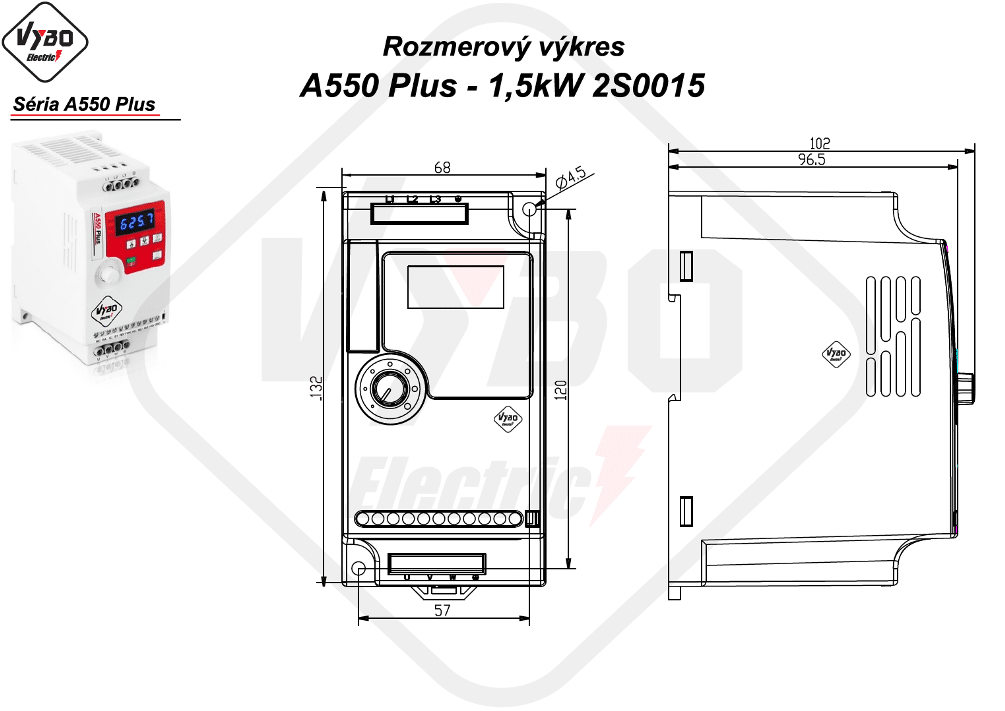

Rozmery 68 x 132 x 102 mm a veľkosť 1A uľahčujú osadenie tam, kde je miesto limitované. Krytie IP20 zodpovedá inštalácii vo vnútornom priestore a praktická je aj montáž na DIN lištu 35 mm. Približné výkonové straty predstavujú 118 W a požadovaný prietok chladiaceho vzduchu dosahuje 50 m³/hod.
Parametre dôležité pri návrhu pohonu
Model má maximálny vstupný prúd 10 A, menovitý výstupný prúd 7,0 A, odporúčaný istič 16 A a odporúčaný prierez napájacieho kábla 3 x 4 mm². Indukčnosť AC reaktora je 1,5 mH. Tento menič nie je vybavený integrovanou brzdovou jednotkou.
