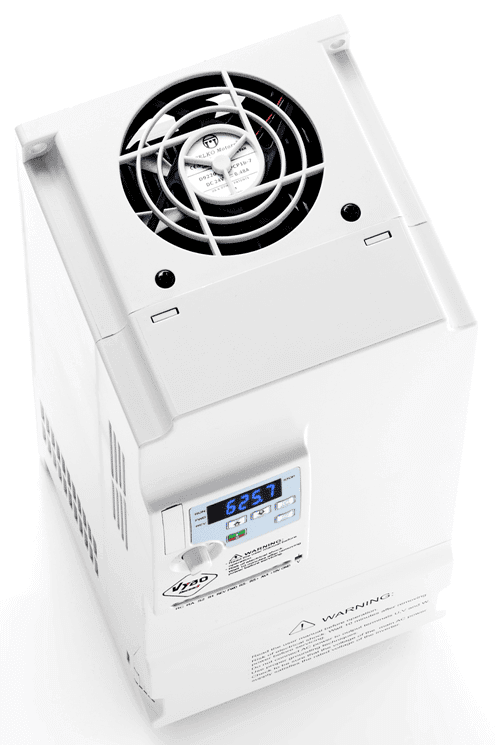

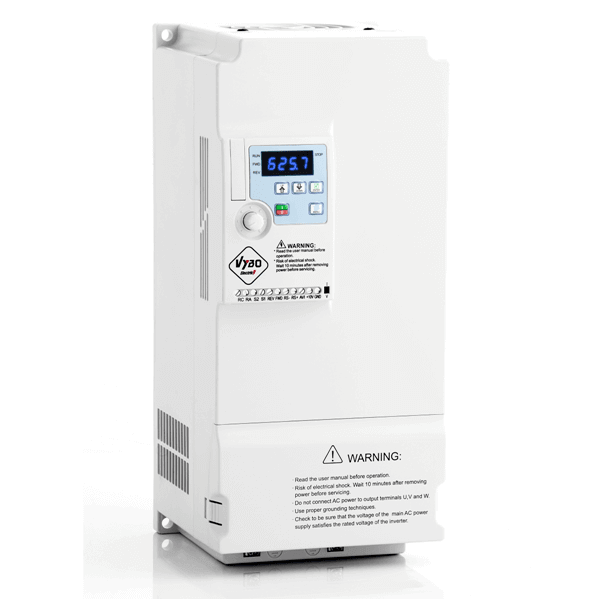

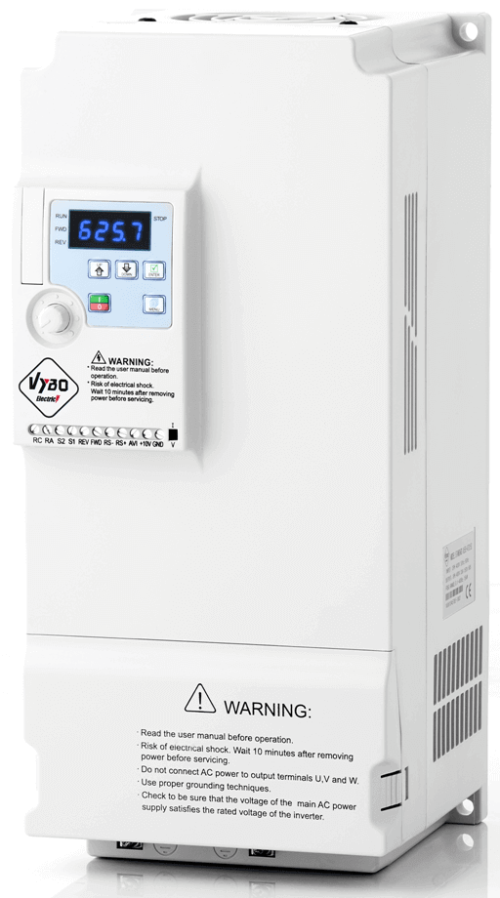

Typ: A550 Plus 4T0150, 15 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0150 |
| Veľkosť | D |
| Elektrické data | |
| Menovitý výkon | 15 kW |
| Maximálny vstupný prúd | 35 A |
| Menovitý výstupný prúd | 32,0 A |
| Odporúčaný výkon motora | 15 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 40 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 6 mm² |
| Približné výkonové straty | 562 W |
| Požadovaný prietok chladiaceho vzduchu | 150 m³/hod |
| Indukčnosť AC reaktora | 0,6 mH |
| Indukčnosť DC reaktora | 0,42 mH |
| Uťahovací moment | 4 až 6 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 1 kW |
| Hodnota odporu | 32 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 15 kW |
Dlhý popis produktu
Výkon 15 kW pre technologické zostavy s vyšším zaťažením
A550 Plus 4T0150 je frekvenčný menič pripravený pre pohony, ktoré musia zvládať vyššiu záťaž, dlhodobú prevádzku a stabilné riadenie v premenlivých podmienkach. Napájanie 3 x 400 V AC, trojfázový výstup 3 x 0 – 400 V AC a výkon 15 kW z neho robia vhodný prvok pre výrobné aj technické technológie.
Brzdová jednotka ako dôležitý prvok pri práci so zotrvačnosťou
Model využíva integrovanú brzdovú jednotku s výkonom rezistora 1 kW a hodnotou odporu 32 Ω. To je praktické pri linkách a mechanizmoch, kde sa pohyb často mení, kde je potrebné spoľahlivé spomalenie alebo kde hrá rolu väčšia zotrvačnosť sústavy.
Určený pre prevádzky, kde je dôležitá kontinuita a istota
Tento menič sa hodí pre dopravníkové systémy, ventilátorové jednotky, čerpacie technológie, miešacie linky, odsávacie systémy, výrobné linky, navíjacie mechanizmy, manipulačné pracoviská, servisné stanice, pracovné stoly s motorickým pohonom, výrobné uzly s vyšším krútiacim momentom aj pomocné procesné zariadenia. Umožňuje lepšie prispôsobiť výkon pohonu reálnemu zaťaženiu a stabilizovať chod pri rôznych režimoch práce.
Pokročilé riadenie a integrácia do automatizácie
Menič podporuje V/F riadenie, PID reguláciu, pevné rýchlosti, PLC inteligentnú funkciu, externú zmenu smeru a komunikáciu cez MODBUS RTU. K dispozícii sú digitálne vstupy, reléový výstup, PTC vstup, +10 V výstup a možnosť pripojiť externý panel. Výbava pomáha pri priamej integrácii do rozvádzača aj do nadradeného riadenia.
Elektrické a mechanické parametre pre návrh rozvádzača
Veľkosť D s rozmermi 151 x 332 x 165,5 mm zodpovedá výkonovej triede 15 kW. Približné výkonové straty sú 562 W, požadovaný prietok chladiaceho vzduchu 150 m³/hod a indukčnosť AC reaktora 0,6 mH. Maximálny vstupný prúd je 35 A, menovitý výstupný prúd 32,0 A, odporúčaný istič 40 A a prierez napájacieho kábla 3 x 6 mm².
