Elektromotor 1,5 kW, 1400 ot./min, 400 V, 1AL-90L-4

Dlhý popis produktu

Elektromotor 1AL-90L-4 pre spoľahlivý chod liniek, čerpadiel aj vzduchotechniky

Vo výrobe často rozhoduje to, ako pokojne motor pracuje od prvého rozbehu a ako jednoducho sa začlení do celej technológie. Elektromotor 1AL-90L-4 zo série 1AL OPTIMAL je pripravený presne na takéto nasadenie. Ide o trojfázový asynchrónny elektromotor s výkonom 1,5 kW, menovitým napätím 230/400 V, zapojením Δ/Y a menovitými otáčkami 1400 ot./min pri frekvencii 50 Hz. Štvorpólové vyhotovenie spolu s rámom 90 mm, teda s osovou výškou 90 mm, vytvára vhodný základ pre stroje a technologické zostavy, kde má byť pohon kompaktný, stabilný a pripravený na pravidelnú prevádzku.

Tento model sa prirodzene uplatňuje v dopravníkových trasách, baliacich strojoch, plniacich jednotkách, miešacích zostavách, ventilátorových moduloch, čerpacích agregátoch, etiketovacích technológiách, dávkovacích mechanizmoch, triediacich pracoviskách, posuvových systémoch, uzatváracích zariadeniach aj v automatizačných celkoch. V takýchto aplikáciách má význam, že motor zvláda nepretržitý rytmus linky aj opakované štarty bez zbytočne nepokojného prejavu. Pri zariadeniach, kde sa sleduje presnosť pohybu, pravidelný takt a čistá montáž, ide o praktický a profesionálny základ pohonu.

Parametre, ktoré majú priamy dopad na chod stroja

Menovitý prúd dosahuje 6,14 A pri 230 V a 3,53 A pri 400 V. Pri návrhu zapojenia a pri začlenení motora do existujúceho zariadenia sú to dôležité údaje, pretože pomáhajú správne nastaviť napájanie aj ochranu pohonu. Menovité otáčky 1400 ot./min sú vhodné tam, kde sa očakáva vyrovnaný mechanický prenos bez zbytočne prudkého charakteru chodu. V technológiách s dopravou materiálu, s miešaním, prúdením vzduchu alebo kvapalín to prináša spoľahlivý základ pre každodennú prácu.

Motor pracuje s účinnosťou 78,5 % a účinníkom 0,78. Pri dlhšom zaťažení je dôležitý aj priebeh rozbehu. Pomer rozbehového momentu 2,3, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 6 dávajú motoru správanie vhodné pre stroje, kde sa pracovný cyklus pravidelne opakuje a pohon musí reagovať čitateľne. Typ záťaže s parabolickou alebo lineárnou krivkou zároveň rozširuje použiteľnosť v technológiách s meniacim sa odporom pohybu aj v zariadeniach, kde sa prenáša energia do ventilátora, čerpadla alebo mechanického posuvu.

Praktické výhody pri rozbehu, riadení a reverzácii

Elektromotor 1AL-90L-4 je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. Táto kombinácia dáva slobodu pri voľbe spôsobu rozbehu podľa konkrétnej technológie. Pri jednoduchších zariadeniach môže zostať pri priamom spustení, pri citlivejších procesoch možno využiť jemnejší nábeh alebo lepšiu kontrolu otáčok. To je výhodné pri dávkovacích zariadeniach, pri ventilátorových aplikáciách aj pri posuvových mechanizmoch, kde sa vyžaduje plynulejší prechod do pracovného režimu.

Dôležitou vlastnosťou je aj možnosť otáčania v oboch smeroch. Táto schopnosť rozširuje nasadenie v reverzačných zostavách, pri obojsmerných presunoch alebo v uzloch, kde sa mení smer pohybu podľa fázy výrobného procesu. Moment zotrvačnosti rotora 0,0027 kg/m² pritom pomáha udržať dobrú odozvu v aplikáciách s opakovaným štartom, zastavením alebo krátkym pracovným krokom.

Odolnosť, chladenie a uloženie pre dlhodobú prevádzku

Motor má krytie IP55, ktoré pomáha chrániť vnútorné časti pred prachom a striekajúcou vodou. V priemyselnom prostredí je to podstatné pri strojoch, ktoré pracujú vo výrobných halách, pri spracovaní materiálu aj v technológiách s pravidelným čistením. O tepelnú stabilitu sa stará chladenie IC411, ktoré spolu s kostrou navrhnutou pre účinné odvádzanie tepla podporuje spoľahlivý chod pri dlhšej záťaži. Motor používa izolačnú triedu F a nárast teploty B, takže je pripravený na každodenné pracovné nasadenie v priemyselných podmienkach.

Určený je pre okolitú teplotu až do +65 °C a nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňujú nasadenie v nepretržitom chode aj v prerušovaných cykloch. Hlučnosť 61 dB(A) a vibrácie 2,8 mm/s v triede A prispievajú ku kultivovanému mechanickému prejavu, čo je dôležité v zariadeniach, kde vedľa seba pracuje viacero pohonov a sleduje sa stabilita celej zostavy.

Na strane DE aj NDE sú osadené ložiská 6205-2Z a mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom je dôležité pri montáži remeníc, spojok a ďalších prvkov prenosu výkonu, kde záleží na rovnomernom behu. Praktický význam majú aj káblové priechodky 2-M25X1.5, ktoré podporujú čisté elektrické pripojenie.

Séria 1AL OPTIMAL v profesionálnom nasadení

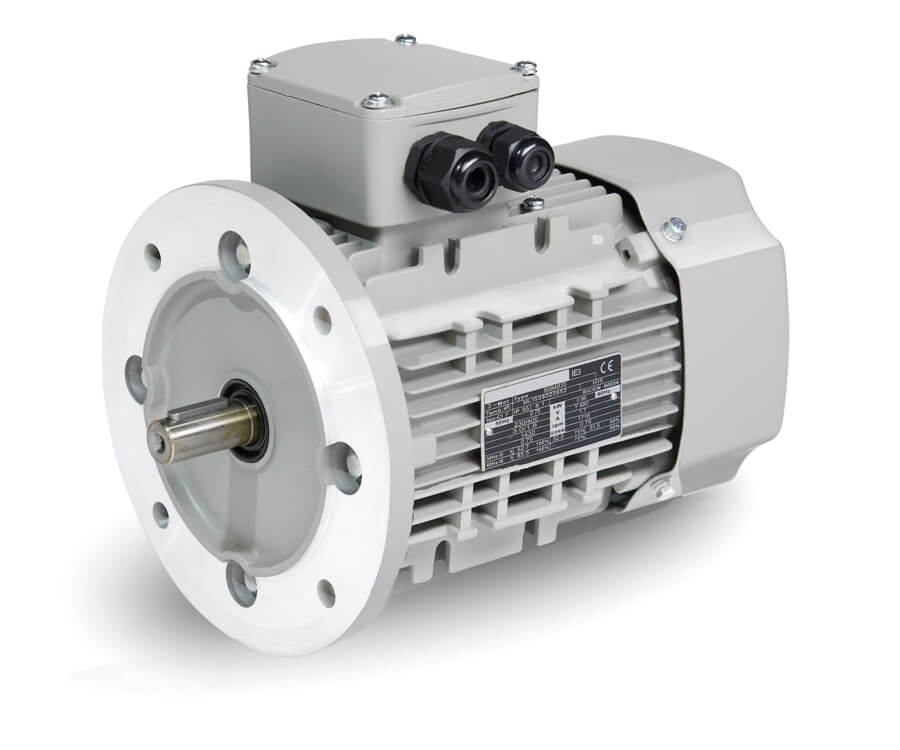

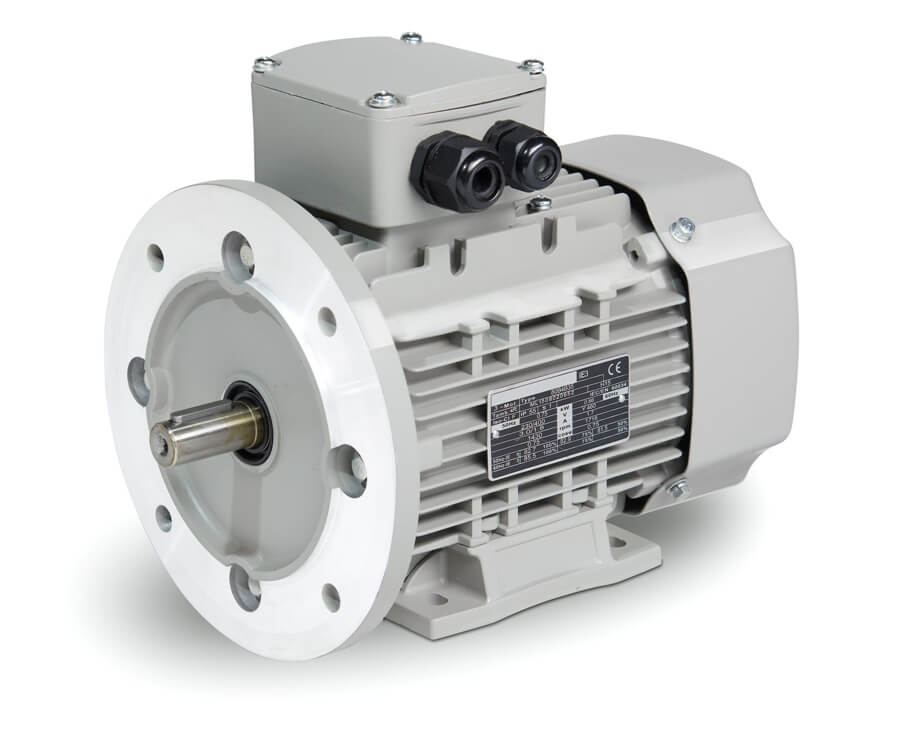

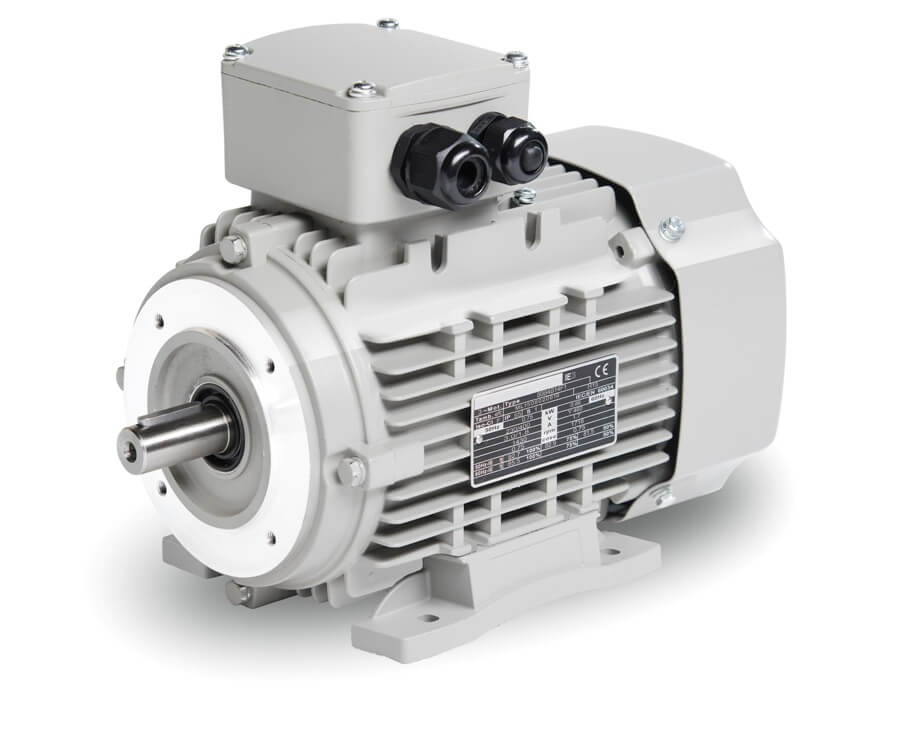

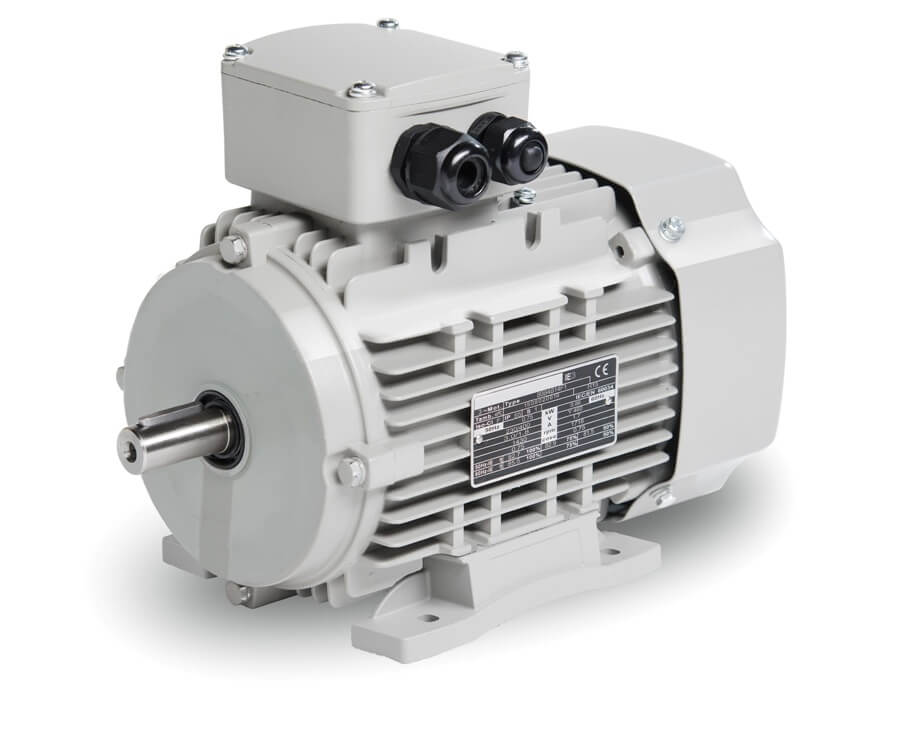

1AL OPTIMAL patrí medzi najpredávanejšie elektromotory od VYBO Electric a v priemysle má viac ako 30 000 inštalovaných kusov. Ide o inovatívnu nízkonapäťovú platformu v hliníkovom ráme pre štandardné aj náročné prevádzky, s veľmi dobrým pomerom kvality a ceny, odskúšanou akosťou a širokou kompatibilitou. Praktickú hodnotu majú aj prvky ako zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55, oceľový kryt ventilátora alebo kompatibilné pätky. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34. Hmotnosť balenia 14 kg a rozmery balenia 380 × 210 × 270 mm zároveň uľahčujú skladovanie, prepravu aj servisnú manipuláciu. Elektromotor 1AL-90L-4 tak predstavuje spoľahlivý pohon pre prevádzky, ktoré potrebujú pevnú technickú oporu, pokojný chod a jednoduché začlenenie do každodennej výroby.
