Elektromotor 0,18 kW, 1310 ot./min, 400 V, 1AL-63M2-4

Dlhý popis produktu

Stabilný pohon pre technológie s pravidelným pracovným cyklom

Elektromotor 1AL-63M2-4 zo série 1AL OPTIMAL je trojfázový asynchrónny elektromotor navrhnutý pre prevádzky, kde má pohon pracovať spoľahlivo, pokojne a bez zbytočných nárokov na montážny priestor. Výkon 0,18 kW, menovité napätie 230/400 V a zapojenie Δ/Y dávajú tomuto modelu pevné miesto v menších a stredne zaťažených priemyselných mechanizmoch. Pri frekvencii 50 Hz dosahuje menovité otáčky 1310 ot./min a 4-pólové vyhotovenie podporuje vyrovnaný chod v aplikáciách, kde sa sleduje plynulosť prenosu výkonu aj dlhodobá prevádzková istota.

Rám veľkosti 63 je vhodný pre konštrukcie, v ktorých je dôležitý kompaktný rozmer a jednoduché osadenie do existujúceho stroja. Elektromotor 1AL-63M2-4 sa prirodzene uplatňuje v dávkovacích technológiách, dopravníkových moduloch, baliacich zariadeniach, etiketovacích linkách, triediacich mechanizmoch, menších miešacích jednotkách, ventilátorových zostavách, čerpacích uzloch, posuvoch, uzatváracích systémoch, laboratórnych zariadeniach aj v rôznych automatizovaných pracoviskách. V takýchto riešeniach býva rozhodujúce, že motor pracuje rovnomerne a dobre sa začlení do každodenného rytmu výroby.

Parametre, ktoré dávajú technológii istotu

Motor dosahuje menovitý prúd 1,03 A pri 230 V a 0,59 A pri 400 V. Účinnosť je 60 % a účinník 0,73. Pomer rozbehového momentu 2,2, pomer zvratového momentu 2,1 a pomer rozbehového prúdu 4 sú údaje, ktoré majú priamy význam pri voľbe rozbehu aj pri návrhu mechanickej väzby na poháňané zariadenie. Tam, kde sa požaduje spoľahlivý nábeh bez nevyrovnaného správania pohonu, ide o dôležitý základ.

Hlučnosť na úrovni 52 dB(A) podporuje kultivovaný chod technológie, čo je cenné najmä pri strojoch umiestnených bližšie k obsluhe alebo vo výrobných zónach s viacerými pracujúcimi mechanizmami. Moment zotrvačnosti rotora 0,0006 kg/m² je vhodný pre zariadenia s pravidelným spúšťaním, zastavením alebo krátkym pracovným cyklom. Pri opakovaných pohyboch, pri dávkovaní alebo pri presune materiálu pomáha takáto hodnota udržať dobrú odozvu pohonu a čitateľné správanie celej zostavy.

Dôležitá je aj odolnosť v reálnej prevádzke

V priemyselnom prostredí nerozhoduje iba výkon. Dôležitá je aj schopnosť motora pracovať spoľahlivo v bežných prevádzkových podmienkach, kde sa stretáva prach, teplo, vibrácie a každodenné zaťaženie. Model 1AL-63M2-4 má krytie IP55, ktoré pomáha chrániť vnútorné časti motora pred prachom a striekajúcou vodou. To je praktické v baliacich prevádzkach, pri dopravníkových systémoch, v strojoch pre manipuláciu s materiálom aj v technických celkoch, kde motor pracuje ako súčasť uzavretej aj otvorenejšej konštrukcie.

O tepelnú stabilitu sa stará chladenie IC411. Motor používa izolačnú triedu F a nárast teploty B, čo je vhodná kombinácia pre dlhodobú priemyselnú prevádzku. Pracovať môže pri okolitej teplote až do +65 °C a je určený pre nadmorskú výšku do 1000 m. Vibrácie dosahujú 2,8 mm/s v triede A, takže motor podporuje pokojný mechanický chod a menší prenos nežiaducich kmitov do rámu zariadenia. Pri strojoch s jemnejším nastavením alebo s pravidelnou opakovanou prevádzkou ide o veľmi užitočný prvok prevádzkovej stability.

Riadenie, ložiská a montážna flexibilita

Elektromotor je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. Táto kombinácia rozširuje možnosti priameho zapojenia aj presnejšieho riadenia rozbehu podľa potrieb konkrétneho stroja. Smer otáčania je možný v oboch smeroch, čo uľahčuje použitie v reverzačných mechanizmoch, pri obojsmerných posuvoch a v technológiách, kde sa pohyb mení podľa fázy pracovného procesu.

Na strane DE aj NDE sú použité ložiská 6201-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom podporuje spoľahlivé osadenie prvkov prenosu výkonu a rovnomerný chod pri mechanickom spojení s ďalšími časťami zariadenia. Motor je dodávaný s káblovými priechodkami 2-M20X1.5 a hmotnosť balenia 4,7 kg pri rozmeroch balenia 235 × 140 × 185 mm uľahčuje manipuláciu pri montáži, skladovaní aj servisnom zásahu.

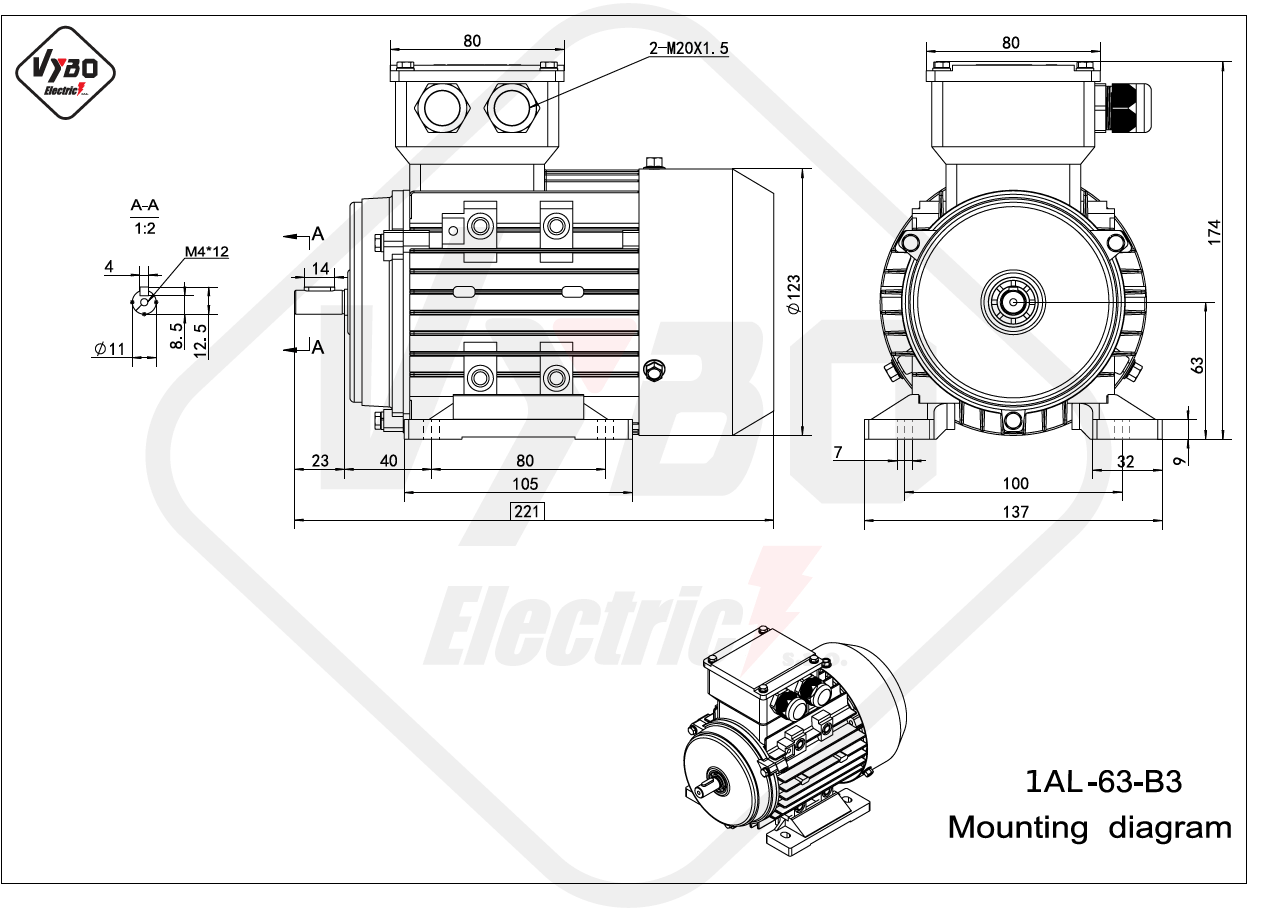

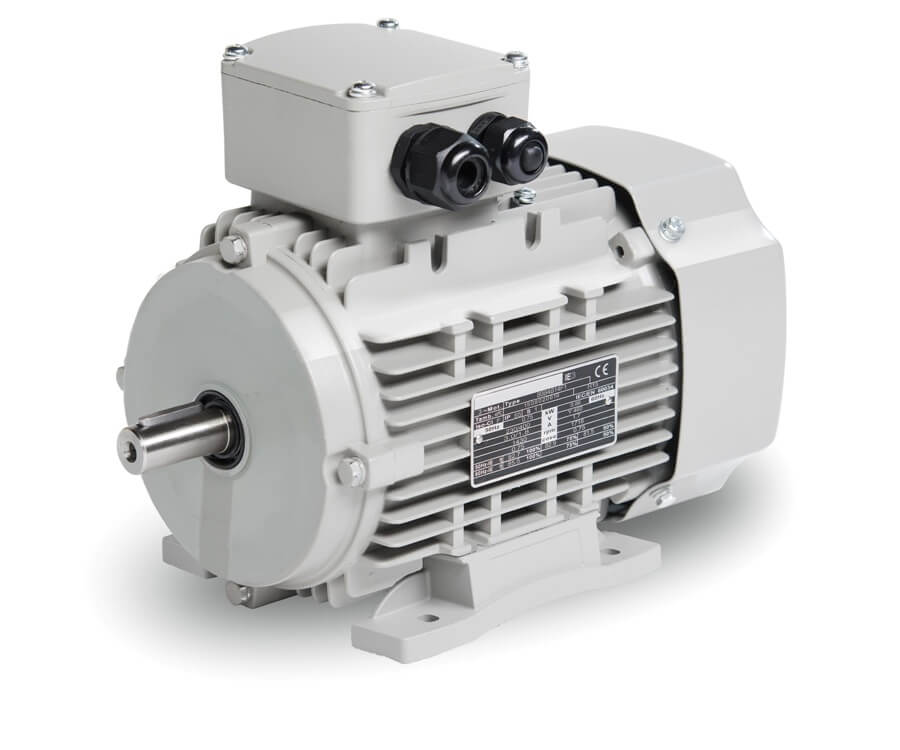

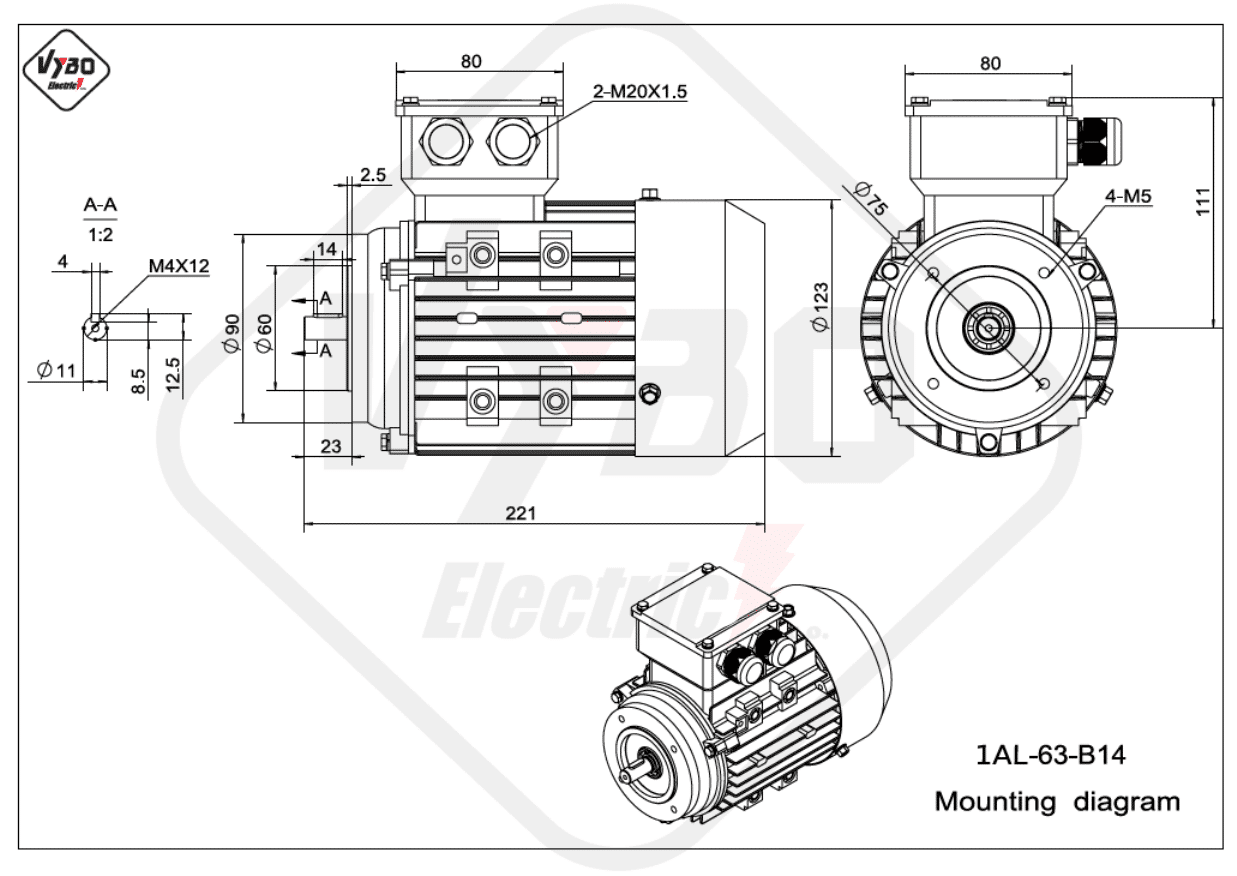

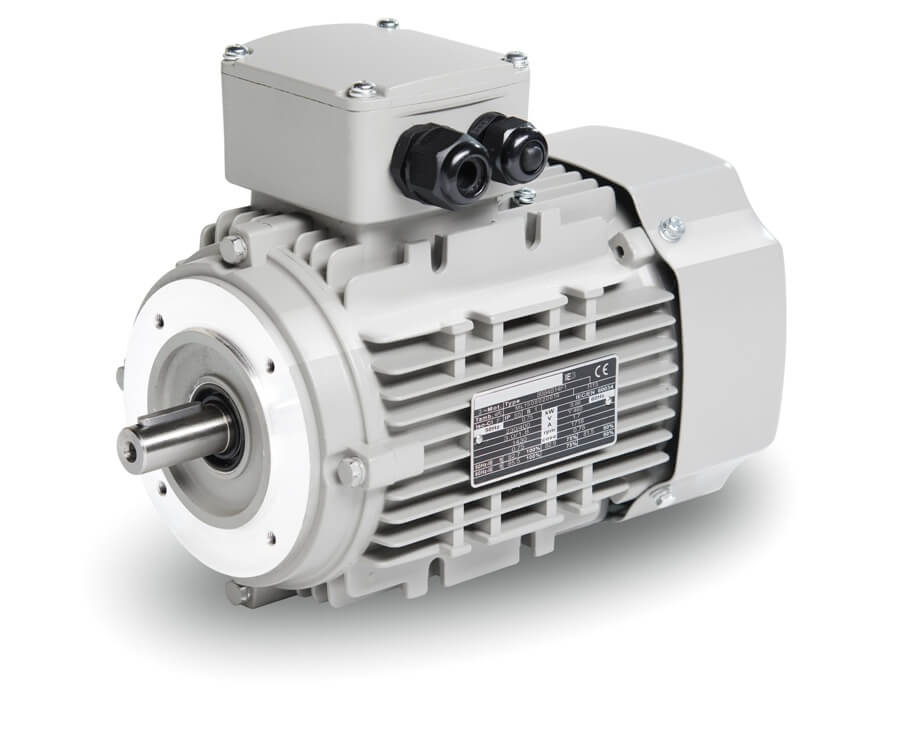

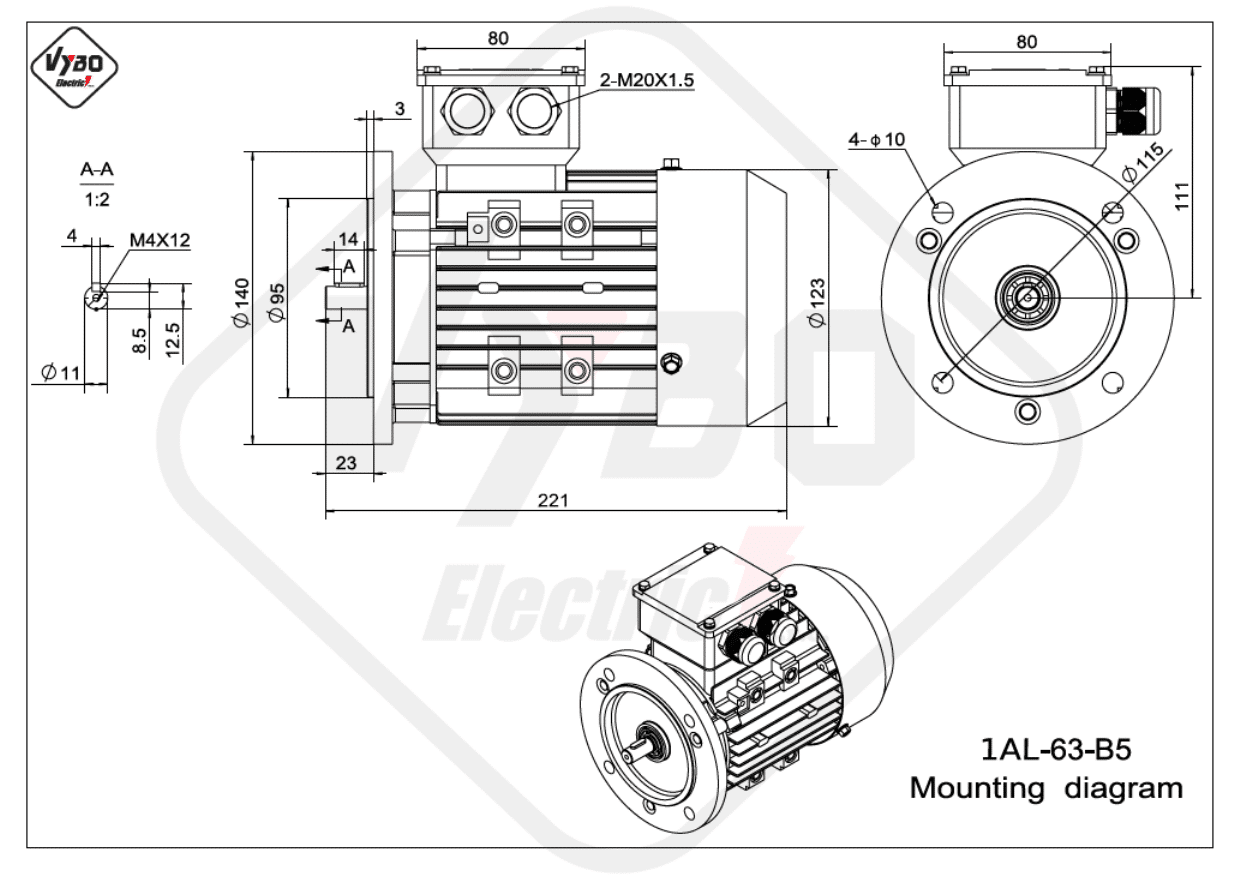

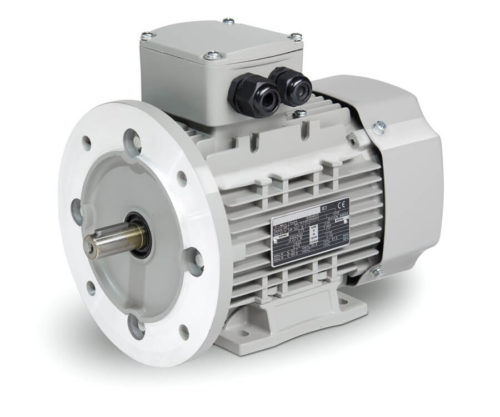

1AL OPTIMAL patrí medzi najpredávanejšie riešenia od VYBO Electric a v priemysle predstavuje overenú platformu s veľmi dobrým pomerom kvality a ceny. Séria je známa rýchlym uvedením do prevádzky, vysokou kompatibilitou a možnosťou rôznych úprav podľa potreby. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34. Model 1AL-63M2-4 je preto vhodnou voľbou pre prevádzky, ktoré potrebujú kompaktný trojfázový elektromotor s krytím IP55, vyrovnaným chodom a technickými parametrami pripravenými na spoľahlivú každodennú prácu.
