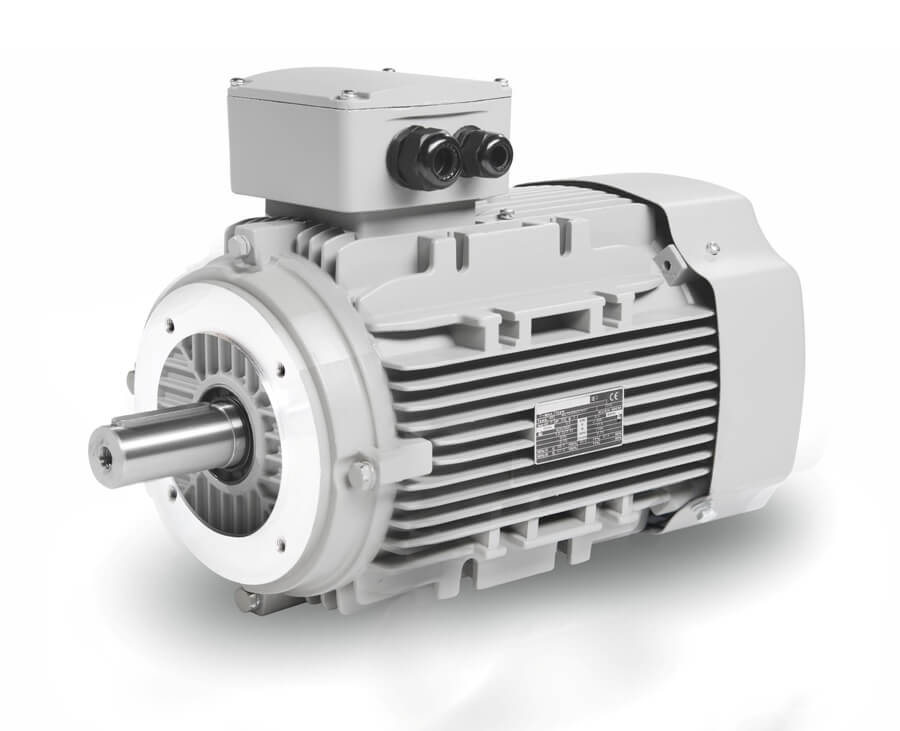

Elektromotor 3 kW, 1420 ot./min, 400 V, 1AL-100L2-4

Dlhý popis produktu

Pohon pre technológie, ktoré potrebujú stabilný ťah počas celej zmeny

Elektromotor 1AL-100L2-4 zo série 1AL OPTIMAL je trojfázový asynchrónny elektromotor navrhnutý pre prevádzky, kde sa od pohonu očakáva pravidelný záber, spoľahlivý chod a bezproblémové začlenenie do výrobného uzla. Pracuje s výkonom 3 kW, menovitým napätím 230/400 V, zapojením Δ/Y a pri frekvencii 50 Hz dosahuje 1420 ot./min. Štvorpólové vyhotovenie dáva motoru vyrovnaný prevádzkový charakter, ktorý je vhodný pre technológie s dlhším chodom aj pre zariadenia s opakovaným štartom počas pracovného cyklu.

Práve v tejto výkonovej hladine už motor často tvorí dôležitú hnaciu časť celej linky. Model 1AL-100L2-4 sa preto dobre uplatňuje v dopravníkových systémoch, baliacich a plniacich linkách, miešacích zostavách, ventilátorových jednotkách, čerpacích moduloch, dávkovacích zariadeniach, triediacich pracoviskách, manipulačných technológiách, uzatváracích strojoch, posuvových mechanizmoch, recyklačných linkách aj v automatizovaných výrobných celkoch. V týchto aplikáciách býva dôležité, že pohon dokáže pracovať dlhodobo bez výkyvov a zároveň si zachováva kompaktné rozmery vhodné pre rám 100 mm, teda osovú výšku 100 mm.

Kde sa 3 kW prejavia v praxi

Výkon 3 kW prináša citeľnú rezervu pre stroje, ktoré prenášajú pravidelnú pracovnú záťaž, no stále potrebujú rozumne kompaktný pohon. Menovitý prúd dosahuje 11,1 A pri 230 V a 6,4 A pri 400 V, čo je dôležité pri návrhu napájania, istenia aj samotného začlenenia motora do technológie. Menovité otáčky 1420 ot./min sú vhodné pre zariadenia, kde je potrebný plynulý mechanický prenos bez zbytočne prudkého charakteru chodu. Pri dopravníkoch, miešadlách, čerpadlách alebo ventilátorových moduloch má takýto prevádzkový profil jasný význam.

Motor pracuje s účinnosťou 82,6 % a účinníkom 0,82. Dôležitý je aj priebeh rozbehu. Pomer rozbehového momentu dosahuje 2,3, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 7. V prevádzke to pomáha pri technológiách, kde sa zariadenie pravidelne uvádza do chodu, prenáša pracovnú záťaž v opakovaných dávkach alebo musí udržať istý nábeh bez zbytočných rázov. Typ záťaže s parabolickou alebo lineárnou krivkou rozširuje použiteľnosť pri mechanizmoch s meniacim sa odporom, pri prúdení média aj pri pohybe materiálu v takte linky.

Konštrukcia pripravená na priemyselné prostredie

VYBO Electric stavia sériu 1AL OPTIMAL ako nízkonapäťové riešenie v hliníkovom ráme pre štandardné aj náročnejšie prevádzky. Pri modeli 1AL-100L2-4 je dôležité krytie IP55, ktoré pomáha chrániť vnútorné časti motora pred prachom a striekajúcou vodou. To je praktické vo výrobných halách, v technických miestnostiach aj v zariadeniach, kde sa pracuje s obalmi, sypkým materiálom, kvapalinami alebo s pravidelným čistením technológie.

Stabilný tepelný režim podporuje chladenie IC411. Motor používa izolačnú triedu F a nárast teploty B, čo je vhodný základ pre každodenné priemyselné nasadenie. Pracovať môže pri okolitej teplote až do +65 °C a je určený pre nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 a režimy S1, S2, S3, S4-S9 dávajú priestor na nepretržitý chod aj na prerušovanú prevádzku podľa charakteru konkrétneho zariadenia. Tam, kde jeden motor beží bez prestávky a iný sa zapája do cyklického taktu, ide o dôležitú prevádzkovú výhodu.

Mechanická istota a pokojný chod

Na strane DE aj NDE sú osadené ložiská 6206-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom je dôležité pri montáži remeníc, spojok a ďalších prvkov prenosu výkonu, kde záleží na rovnomernom behu a spoľahlivom mechanickom spojení. Hlučnosť 64 dB(A) a vibrácie 2,8 mm/s v triede A podporujú vyrovnaný mechanický prejav, čo má význam najmä v technológiách s dlhším chodom a pri linkách, kde vedľa seba pracuje viacero pohonov.

Motor je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. To umožňuje prispôsobiť nábeh a chod konkrétnym požiadavkám zariadenia. Smer otáčania je možný v oboch smeroch, čo rozširuje možnosti použitia pri reverzačných mechanizmoch, obojsmerných posuvoch a v technologických uzloch, kde sa pracovný smer mení podľa fázy procesu. Praktický význam má aj moment zotrvačnosti rotora 0,0067 kg/m², ktorý pomáha udržať istú odozvu v aplikáciách s pravidelným štartom, zastavením alebo krátkym pracovným krokom.

Pripravený na montáž aj každodenné používanie

Pre elektrické pripojenie sú pripravené káblové priechodky 2-M25X1.5. Hmotnosť balenia 25 kg a rozmery balenia 405 × 230 × 295 mm uľahčujú skladovanie, prepravu aj servisnú manipuláciu. Praktickou súčasťou platformy 1AL OPTIMAL sú aj prvky ako zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55, oceľový kryt ventilátora a kompatibilné pätky. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34, čo zjednodušuje začlenenie do rôznych typov konštrukcií. Elektromotor 1AL-100L2-4 tak predstavuje spoľahlivý priemyselný pohon pre prevádzky, ktoré potrebujú výkon 3 kW, rám 100 mm a stabilný technický základ pre dlhodobú každodennú prácu.
