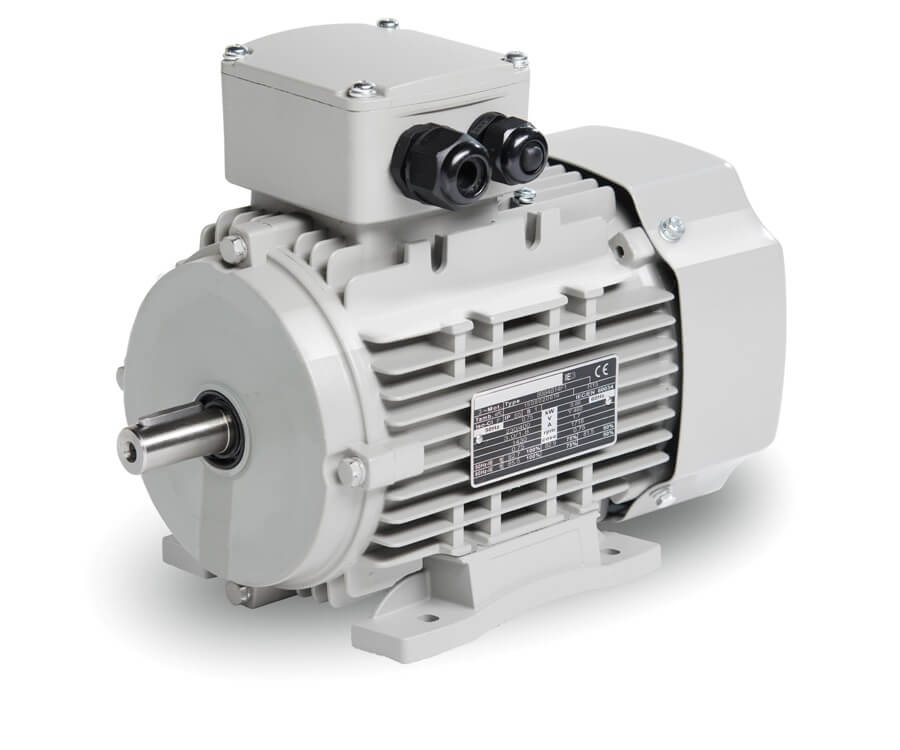

Elektromotor 0,09 kW, 1300 ot./min, 400 V, 1AL-562-4

Dlhý popis produktu

Malý elektromotor, ktorý sa ľahko začlení do stroja

Elektromotor 1AL-562-4 zo série 1AL OPTIMAL je určený pre trojfázové pohony, pri ktorých rozhoduje kompaktný rám, stabilný chod a bezproblémové osadenie do menších technologických celkov. Pri výkone 0,09 kW, napätí 230/400 V a zapojení Δ/Y ponúka vyváženú kombináciu rozmerov a prevádzkovej istoty. Ide o 4-pólový elektromotor s menovitými otáčkami 1300 ot./min pri frekvencii 50 Hz, osadený v ráme veľkosti 56. Práve tento formát býva praktický tam, kde konštrukcia stroja neponecháva veľa voľného miesta, no zároveň sa vyžaduje plnohodnotný priemyselný pohon.

Model 1AL-562-4 nachádza prirodzené uplatnenie v dávkovacích zariadeniach, etiketovacích moduloch, malých pásových dopravníkoch, baliacich mechanizmoch, triediacich jednotkách, laboratórnych miešadlách, ľahkých ventilátoroch, kompaktných čerpadlách, posuvoch, uzatváracích systémoch aj v menších automatizačných zostavách. V týchto aplikáciách je podstatné, že motor nevyžaduje robustný priestor, pracuje kultivovane a dá sa dobre zladiť s mechanikou zariadenia aj s riadením linky.

Technické údaje, ktoré majú priamy význam v prevádzke

• Výkon: 0,09 kW
• Menovité otáčky: 1300 ot./min
• Napätie: 230/400 V
• Menovitý prúd: 0,54 A pri 230 V, 0,31 A pri 400 V
• Účinnosť: 58 %
• Účinník: 0,72
• Pomer rozbehového momentu: 2,1
• Pomer zvratového momentu: 2
• Pomer rozbehového prúdu: 4
• Moment zotrvačnosti rotora: 0,0004 kg/m²
• Hlučnosť: 48 dB(A)
• Vibrácie: 2,8 mm/s, trieda A

Takáto kombinácia sa hodí všade tam, kde sa očakáva predvídateľný rozbeh a pokojný mechanický prejav. Nízka hlučnosť 48 dB(A) pomáha v uzavretých strojoch, na montážnych pracoviskách aj v technológiách umiestnených bližšie k obsluhe. Moment zotrvačnosti 0,0004 kg/m² je priaznivý pre mechanizmy, ktoré často štartujú, zastavujú alebo sa pohybujú v kratších pracovných cykloch. Pri linkách s opakovaným dávkovaním, s krokovým posuvom alebo s jemným mechanickým prenosom to býva praktická výhoda.

Prevádzka, riadenie a pracovné režimy

Elektromotor 1AL-562-4 je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. To umožňuje jednoduché začlenenie do zariadení, kde stačí priamy rozbeh, ale aj do systémov, v ktorých sa požaduje jemnejší nábeh alebo lepšia kontrola rýchlosti. Smer otáčania je možný v oboch smeroch, čo rozširuje možnosti použitia pri reverzačných mechanizmoch, dopravných moduloch s obojsmerným pohybom či pri strojoch, kde sa smer pracovného cyklu mení podľa fázy procesu.

Prevádzkové režimy S1, S2, S3, S4-S9 dávajú tomuto modelu široký priestor na nasadenie. Môže bežať nepretržite, zvláda aj prerušovanú prevádzku a vyhovuje cyklom, v ktorých sa kombinuje rozbeh, zaťaženie, odstávka a opätovné spustenie. Prevádzkový faktor 1,0 je vhodný pre štandardné priemyselné podmienky, kde sa vyžaduje stabilita, nie zbytočne komplikované nastavovanie.

Konštrukcia série 1AL OPTIMAL

Séria 1AL OPTIMAL patrí medzi najpredávanejšie elektromotory od VYBO Electric a v priemysle má viac ako 30 000 inštalovaných kusov. Ide o nízkonapäťové elektromotory v hliníkovom ráme, navrhnuté pre štandardné aj náročné prevádzky. Pri modeli 1AL-562-4 tvorí dôležitý základ krytie IP55, ktoré pomáha chrániť motor pred prachom a striekajúcou vodou. Chladenie IC411 podporuje stabilný tepelný režim pri dlhšej prevádzke a spolu s konštrukciou kostry prispieva k spoľahlivému odvodu tepla.

Motor používa izolačnú triedu F a nárast teploty B. Je určený pre okolitú teplotu až do +65 °C a nadmorskú výšku do 1000 m. Na strane DE aj NDE sú osadené ložiská 6201-2Z a mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom podporuje pokojný chod pri montáži remeníc, spojok a ďalších prvkov prenosu výkonu. Pre elektrické pripojenie sú pripravené 2-M20X1.5.

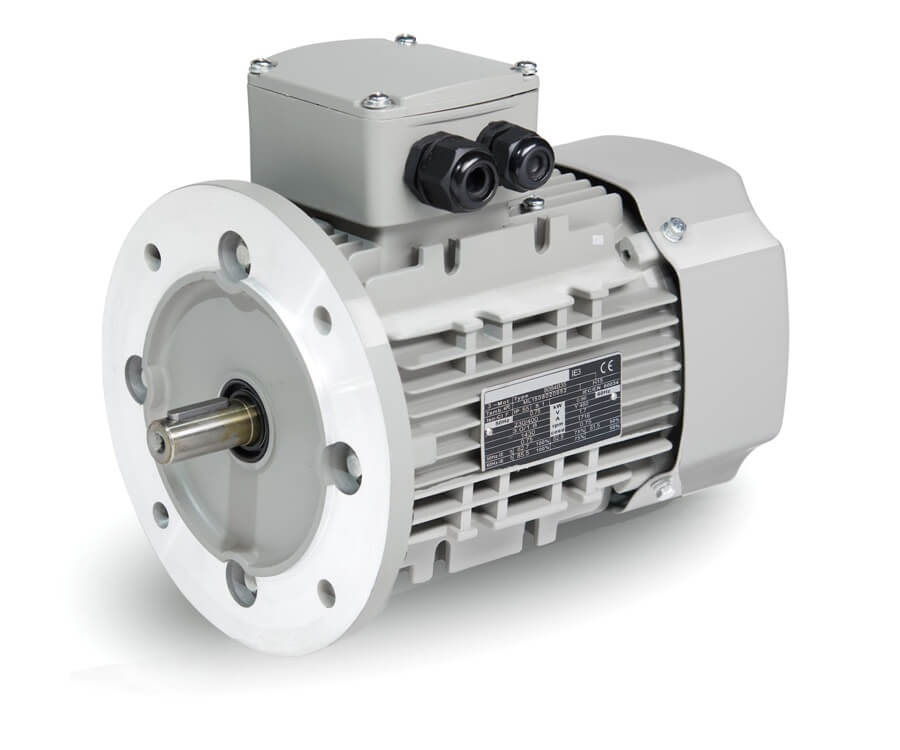

Výhodou série je aj rýchle a jednoduché uvedenie do prevádzky, veľmi dobrý pomer kvality a ceny a široká škála riešení pre rôzne druhy priemyslu. Pri 1AL OPTIMAL sa prirodzene spomínajú aj montážne vyhotovenia IM B3, IM B35, IM B5, IM B14, IM B34, čo uľahčuje začlenenie do rozdielnych konštrukčných požiadaviek. Pri modeli 1AL-562-4 to všetko dopĺňa praktická logistika. Rozmery balenia sú 220 × 130 × 175 mm a hmotnosť balenia 4 kg, takže manipulácia pri skladovaní, servise aj výmene pohonu ostáva jednoduchá. Tento elektromotor je preto vhodnou voľbou pre menšie priemyselné mechanizmy, ktoré potrebujú kompaktný trojfázový pohon s krytím IP55, tichou prevádzkou a overeným technickým základom.
