Elektromotor 110 kW 3LC315S-4, 1485 ot.min.-1

Typ

3LC315S-4

Výkon

110 kW

Otáčky

1485 ot/min

Prúd (400V)

187 A

Napätie

400/690 V

Kostra

Liatina

Produkt je dostupný na sklade.

Elektromotory 110kW 3LC315S-4 – 400V/690V

Elektromotor 110 kW 3LC315S-4, 1485 ot.min.-1 sa právom radí medzi najkvalitnejšie produkty v kategórii elektromotory s výkonom do 400 kW. Ide o elektromotory so širokým spektrom využitia. Sú vhodné pre náročnejšie aplikácie. Sú výnimočné najmä množstvom nadštandardných prvkov aj v základnej výbave a mnohými ďalšími výhodami. Precízna výroba a zloženie z kvalitných materiálov zabezpečuje spoľahlivosť a dlhovekosť elektromotora.

Elektromotor 110kW, 4 pól skladom

Základná výbava elektromotora 110kW 3LC:

  • elektromotor 3LC315S-4
  • oceľový kryt chladenia, chladiacej vrtule (štandardne sa používa plastový kryt)
  • zosilené ložiská s uzavretou oceľovou klietkou
  • masívne liatinové zosilené patky
  • špeciálne teplotne vysokoodolná vazelína v zosilených ložiskách
  • kovová skrinka pripojovacieho terminálu (štandardne sa u motorov do 22kW používa plastová)
  • zosilené, vystužené ložiskové štíty z liatiny
  • ROTOR
  • spevnená rotorová klietka (oceľovo-hliníková s prídavkom medi)
  • VINUTIE
  • VPI (Vacuum pressure impregnation) – vákuová impregnácia
  • strojné navíjanie
  • maximálna čistota medi v smaltovanom drôte vinutia
  • STATOROVÉ PLECHY – strojne krájanie a lisovanie
  • strojné vkladanie plechov do statoru

Vlastnosti elektromotory LC

  • box môže byť na boku a tiež hore, v závislosti od vyžiadania a konkrétneho typu
  • Uchytenie príruby
  • Upevnenie pevnostnými oceľovými imbusovými šróbami
Elektromotor 110 kW – Eshop

Na našom e-shope nájdete okrem liatinových elektromotorov LC aj:
– hliníkové elektromotory AL
– krúžkové a žeriavové elektromotory
– nízkonapäťové elektromotory veľkých výkonov
– vysokonapäťové elektromotory
– jednosmerné elektromotory
– elektromotory do prostredia s nebezpečenstvom výbuchu
– elektromotory s brzdou
– elektroprevodovky
– množstvo iného sortimentu

Elektromotor 110 kW – najvyššia dostupná kvalita

Elektromotory 1,2,3 LC sú vyrábané v maximálnej možnej kvalite s veľkou precíznosťou a to ich robí skvelým spoločníkom vo vašej práci.

elektromotor rozobratý 110kw elektromotor stator 110kw elektromotory statorové plechové 110kw elektromotor rotor 110kw stator elektromotoru 110kw

Dátový list pre trojfázové elektromotory
Typ elektromotora: 3LC315S-4, 110 kW

Typ

3LC-315S-4

Výkon (kW)

110

Menovitý prúd 400V (A)

187

Rýchlosť (rpm)

1485

Frekvencia (Hz)

50

LRT/RLT

2

BDT/RLT

2,2

LRA/RLA

7

Efektívnosť (%)

95,4

Účinník

0,89

Hlučnosť (dB)

88

Standard: špecifikácie

IEC60034-1 / GB755

Standard: test

IEC60034-2 / GB/T1032

Standard: hluk

IEC60034-9 / GB10069.3

Standard: vibrácie

IEC60034-14 / GB10068

Rám (mm)

315

Póly

4

Napätie (V)

400/690

Pripojenie

Δ/Y

Izolačná trieda

F

Servisný faktor

1,0

Zaťaženie

S1, S2, S3, S4-S9

Teplota okolia (°C)

-35°C~40°C

Inštalačná nadmorská výška

1000 m

Trieda ochrany

IP55

Typ chladenia

IC411

Inštalácia

IM B (na vyžiadanie)

Vibrácie

2.8 mm/s

Smer rotácie

Oba

Štartovanie

DOL alebo VFD

Spojenie

priamo

Typ zaťaženia

parabolická alebo lineárna krivka

Svorkovnica

2xM63x1,5

Ložiská DE/NDE

NU319C3/6319C3

IM B3  pätkový motor
IM B5  prírubový motor
IM B35  pätkovo-prírubový motor
IM V1 vertikálny motor

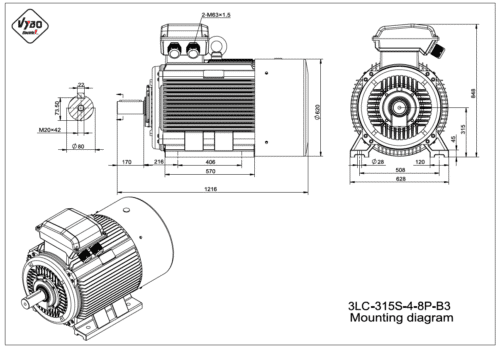

Rozmerový výkres – Elektromotor 110kW 3LC315S-4 – B3 pätkový

rozmerový výkres elektromotor 3LC 315S B3

Rozmerový výkres – Elektromotor 110kW 3LC315S-4 – B5 prírubový

rozmerový výkres elektromotor 3LC 315S B5

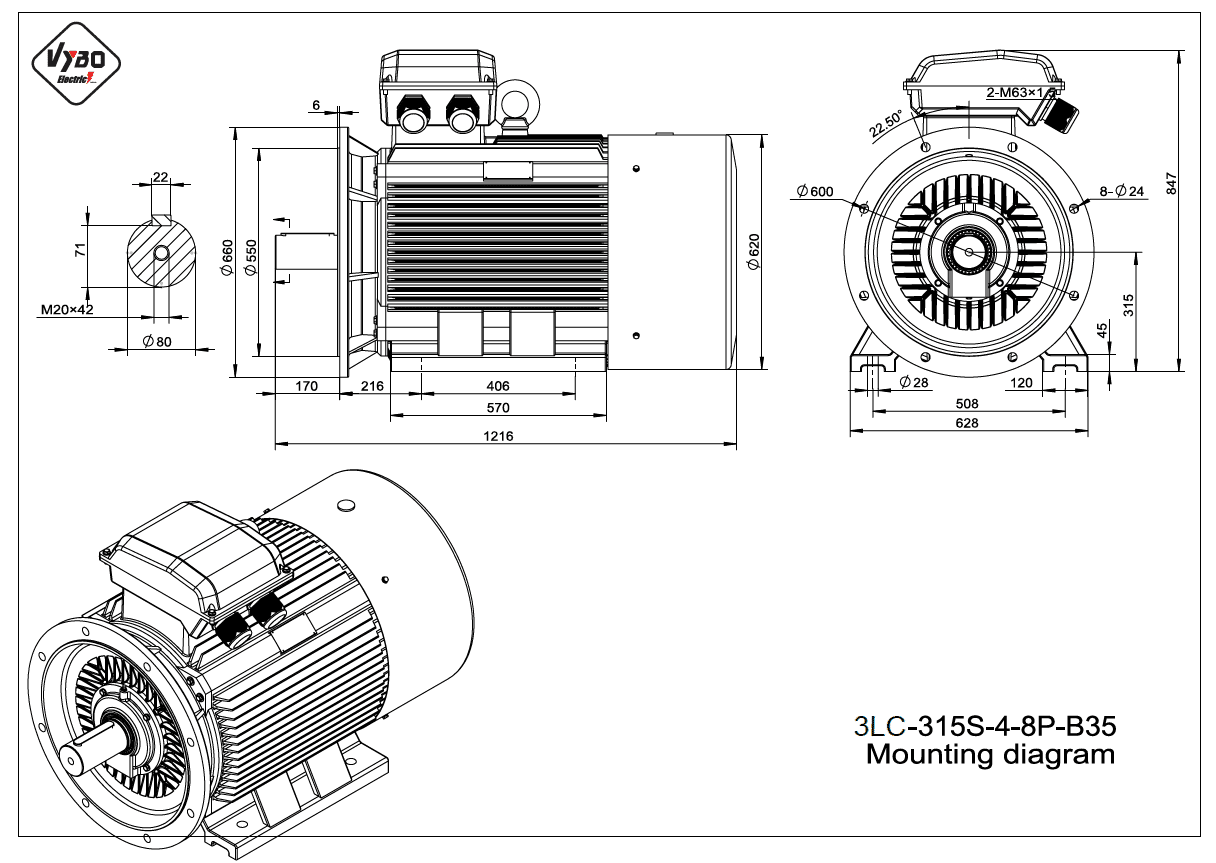

Rozmerový výkres – Elektromotor 110kW 3LC315S-4 – B35 pätky + príruba

rozmerový výkres elektromotor 3LC 315S B35

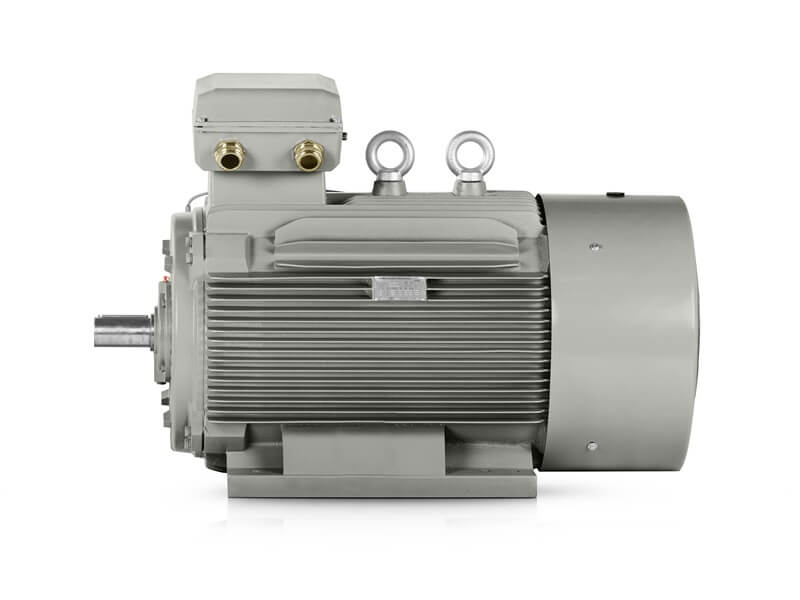

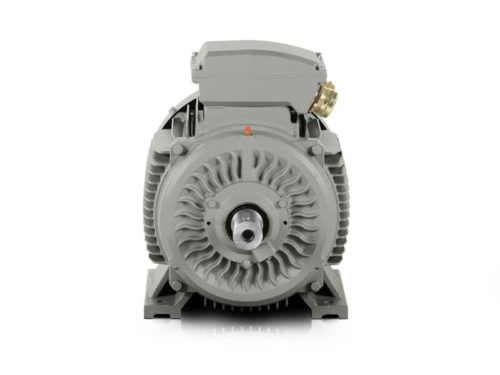

Galéria – Elektromotor 110kW 3LC315S-4
