Elektromotor 0,37 kW, 1340 ot./min, 400 V, 1AL-71M2-4

Dlhý popis produktu

Elektromotor 1AL-71M2-4 pre pravidelný chod výrobných a manipulačných celkov

Elektromotor 1AL-71M2-4 zo série 1AL OPTIMAL je trojfázový asynchrónny elektromotor s výkonom 0,37 kW, menovitým napätím 230/400 V a zapojením Δ/Y. Pri frekvencii 50 Hz dosahuje menovité otáčky 1340 ot./min a pracuje v 4-pólovom vyhotovení. Rám 71 mm, teda osová výška 71 mm, je vhodný pre stroje a technologické moduly, kde sa požaduje kompaktné osadenie pohonu, dobrá montážna dostupnosť a spoľahlivý chod počas opakovaných pracovných cyklov.

Tento model sa prirodzene uplatňuje v pásových dopravníkoch, dávkovacích jednotkách, baliacich zariadeniach, etiketovacích moduloch, triediacich mechanizmoch, ľahších miešacích zostavách, ventilátorových jednotkách, čerpacích moduloch, posuvových systémoch, uzatváracích mechanizmoch, laboratórnych zariadeniach aj v automatizovaných pracoviskách. V takýchto prevádzkach býva dôležité, aby motor pracoval rovnomerne, dal sa bez problémov začleniť do linky a zvládal dlhší chod aj opakované spúšťanie bez zbytočne nepokojného mechanického prejavu.

Výkonová hladina vhodná pre kompaktné priemyselné stroje

Výkon 0,37 kW predstavuje praktickú voľbu tam, kde už pohon musí mať citeľnejšiu rezervu pre pravidelnú prevádzku, no stále sa zachováva kompaktný rozmer a jednoduchá montáž. Pri menovitom prúde 1,91 A pri 230 V a 1,1 A pri 400 V sa motor dobre začleňuje do bežných priemyselných sústav. Účinnosť 67 % a účinník 0,75 podporujú vyrovnanú prevádzku v zariadeniach, kde pohon pracuje dlhodobo ako stabilná súčasť stroja.

Pri rozbehu je dôležité, že pomer rozbehového momentu dosahuje 2,2, pomer zvratového momentu 2,1 a pomer rozbehového prúdu 5,2. V praxi to pomáha pri zariadeniach, ktoré sa pravidelne uvádzajú do chodu, prenášajú ľahšie až stredné zaťaženie a musia si udržať predvídateľné správanie bez zbytočných rázov. Typ záťaže s parabolickou alebo lineárnou krivkou zároveň rozširuje použiteľnosť pri technológiách s meniacim sa odporom, pri pohybe materiálu aj pri práci s prúdiacim médiom.

Pokojný chod v technológiách, ktoré bežia každý deň

V menších a stredne veľkých strojoch sa rýchlo prejaví každá nepresnosť, nadmerný hluk alebo nežiaduce vibrácie. Model 1AL-71M2-4 preto zaujme hlučnosťou 55 dB(A) a vibráciami na úrovni 2,8 mm/s v triede A. Takéto vyhotovenie podporuje kultivovaný chod linky a pomáha obmedziť prenos kmitov do rámu zariadenia. Pri triediacich moduloch, baliacich strojoch, dopravníkoch alebo presuvných mechanizmoch je pokojný mechanický prejav dôležitý aj pre stabilitu celej technológie.

Dôležitý je aj moment zotrvačnosti rotora 0,0013 kg/m². V prevádzkach s pravidelným štartom, zastavením alebo krátkymi pracovnými sekvenciami prispieva k dobrej odozve pohonu. Pri opakovanom dávkovaní, krokovom posuve alebo periodickom presune materiálu má práve takáto vlastnosť priamy význam pre plynulosť a opakovateľnosť pracovného cyklu.

Odolnosť voči prachu, teplu a bežnému zaťaženiu

1AL-71M2-4 má krytie IP55, ktoré pomáha chrániť vnútorné časti motora pred prachom a striekajúcou vodou. To je praktické v prevádzkach, kde sa manipuluje s materiálom, balí sa, triedi alebo sa pohon nachádza v technických celkoch s vyšším výskytom nečistôt. Chladenie IC411 podporuje stabilný tepelný režim a kostra série 1AL OPTIMAL je navrhnutá pre účinné odvádzanie tepla.

Motor používa izolačnú triedu F a nárast teploty B. Určený je pre okolitú teplotu až do +65 °C a nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňujú nasadenie v nepretržitom chode aj v prerušovaných procesoch. To je užitočné v prevádzkach, kde jeden stroj pracuje bez prestávky a iný vykonáva opakované sekvencie podľa taktu linky alebo podľa požiadavky riadenia.

Mechanické uloženie a riadenie v súlade s priemyselnou praxou

Na strane DE aj NDE sú osadené ložiská 6202-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom podporuje spoľahlivé osadenie remeníc, spojok a ďalších prvkov prenosu výkonu. Pri montáži mechanických častí je práve rovnomerný beh dôležitý pre dlhodobú stabilitu a plynulé správanie celej zostavy.

Motor je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. Vďaka tomu sa dá prispôsobiť jednoduchším aj náročnejším prevádzkovým požiadavkám. Smer otáčania je možný v oboch smeroch, čo rozširuje použitie pri reverzačných mechanizmoch, obojsmerných posuvoch a technologických uzloch, kde sa pracovný smer mení podľa fázy procesu. Pre elektrické pripojenie sú pripravené káblové priechodky 2-M20X1.5.

Séria 1AL OPTIMAL ako overené riešenie pre priemysel

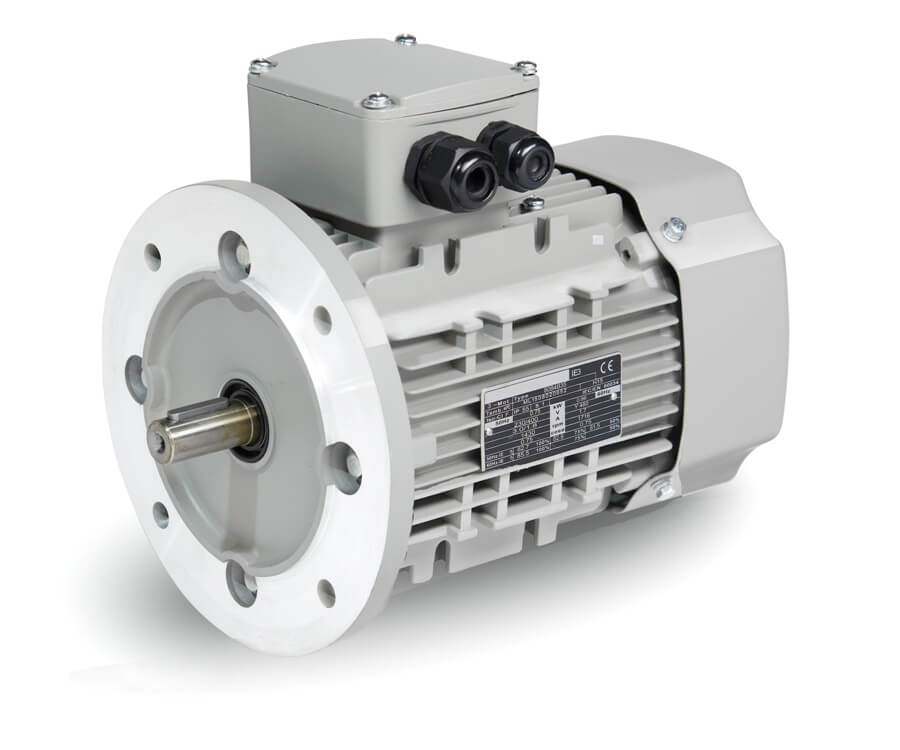

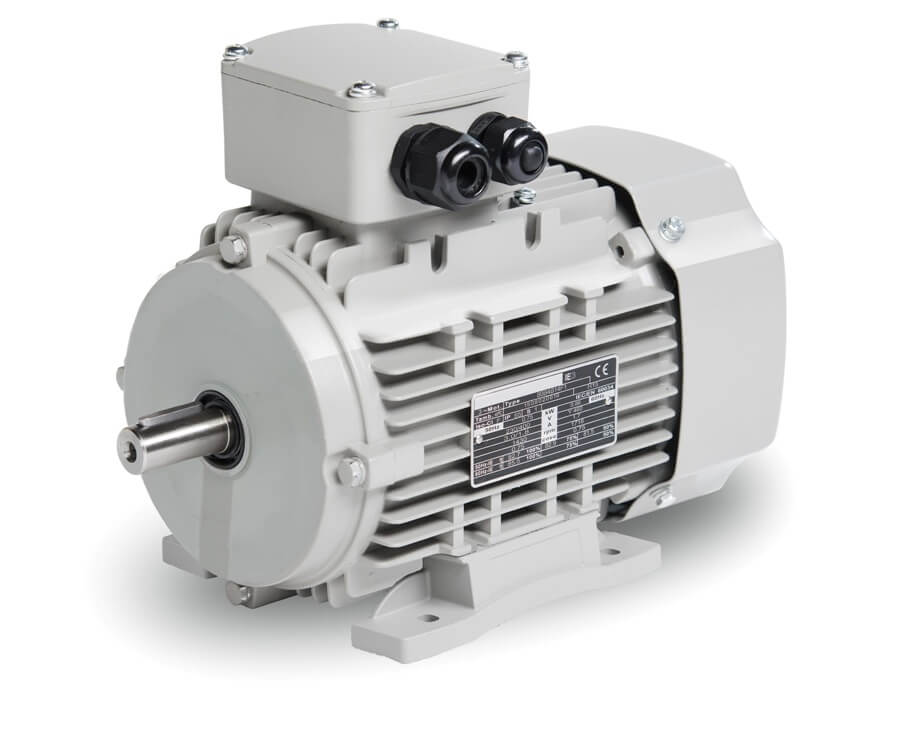

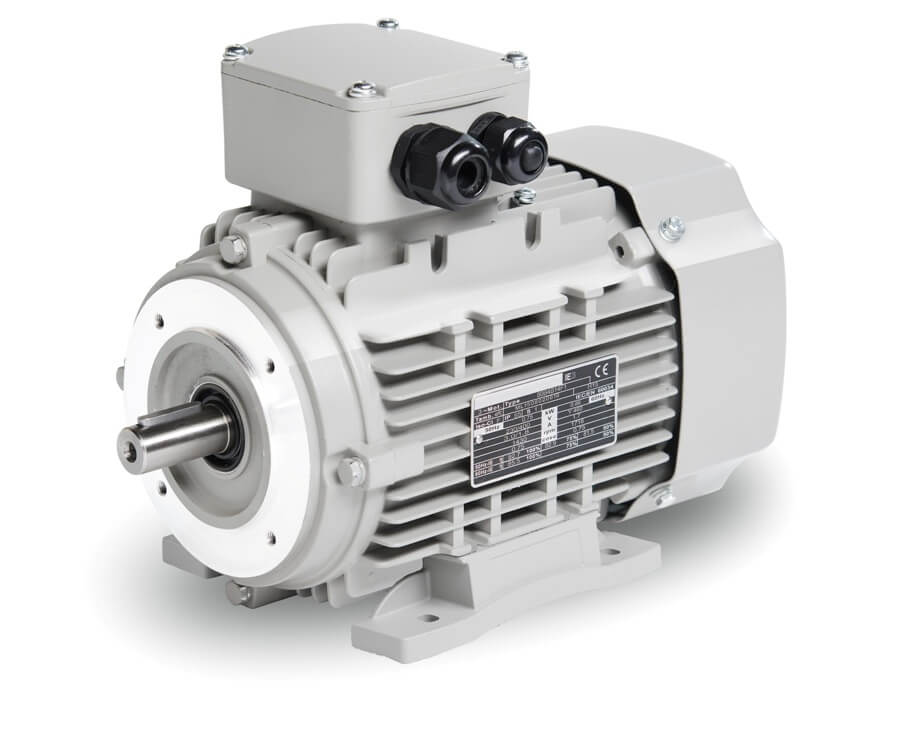

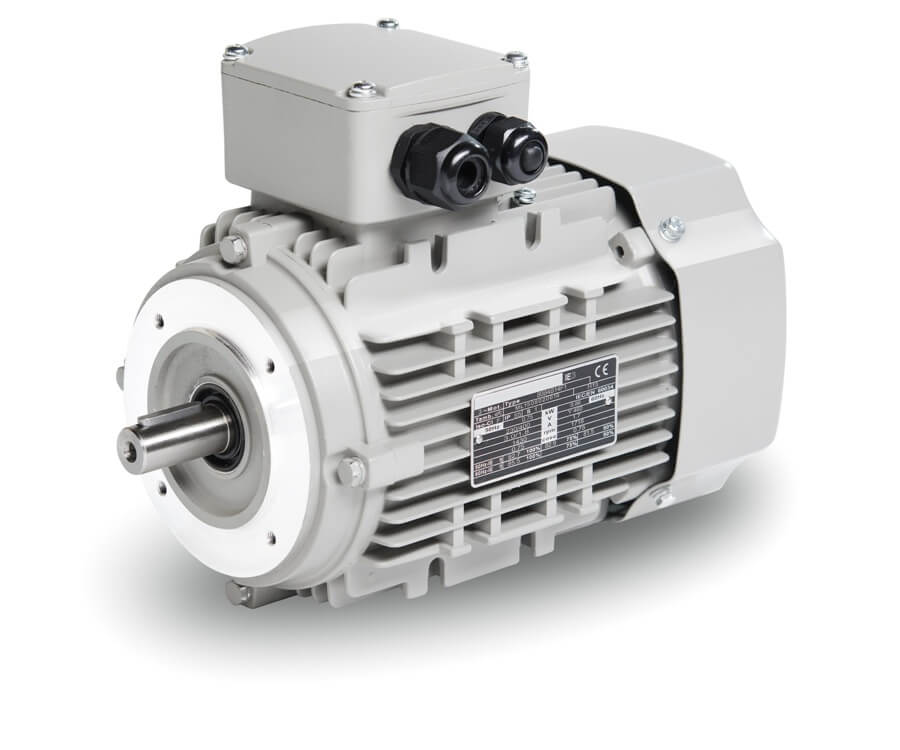

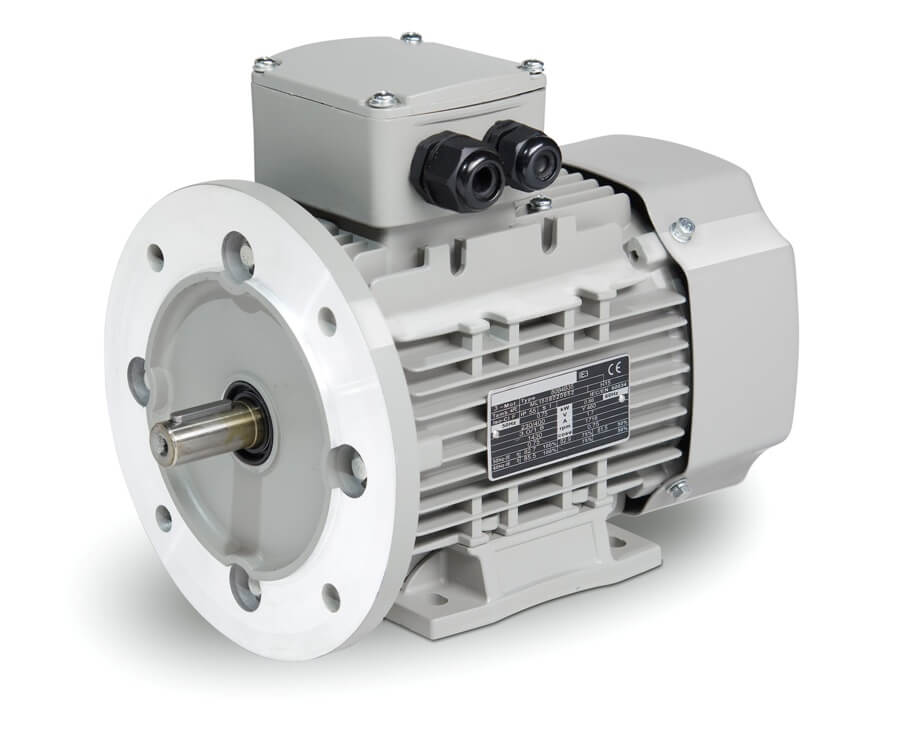

1AL OPTIMAL patrí medzi najpredávanejšie elektromotory od VYBO Electric. Ide o profesionálne nízkonapäťové riešenie v hliníkovom ráme pre štandardné aj náročné prevádzky, s veľmi dobrým pomerom kvality a ceny, odskúšanou akosťou a vysokou kompatibilitou. V priemysle je nainštalovaných viac ako 30 000 kusov, čo potvrdzuje, že séria je dlhodobo overená v reálnej prevádzke. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34.

Praktická je aj logistická stránka. Hmotnosť balenia je 6,3 kg a rozmery balenia 260 × 170 × 215 mm, takže manipulácia pri montáži, skladovaní aj servisnej výmene zostáva jednoduchá. Elektromotor 1AL-71M2-4 je preto vhodnou voľbou pre prevádzky, ktoré potrebujú kompaktný trojfázový pohon s krytím IP55, vyrovnaným chodom a spoľahlivým technickým základom pre každodenné priemyselné nasadenie.
