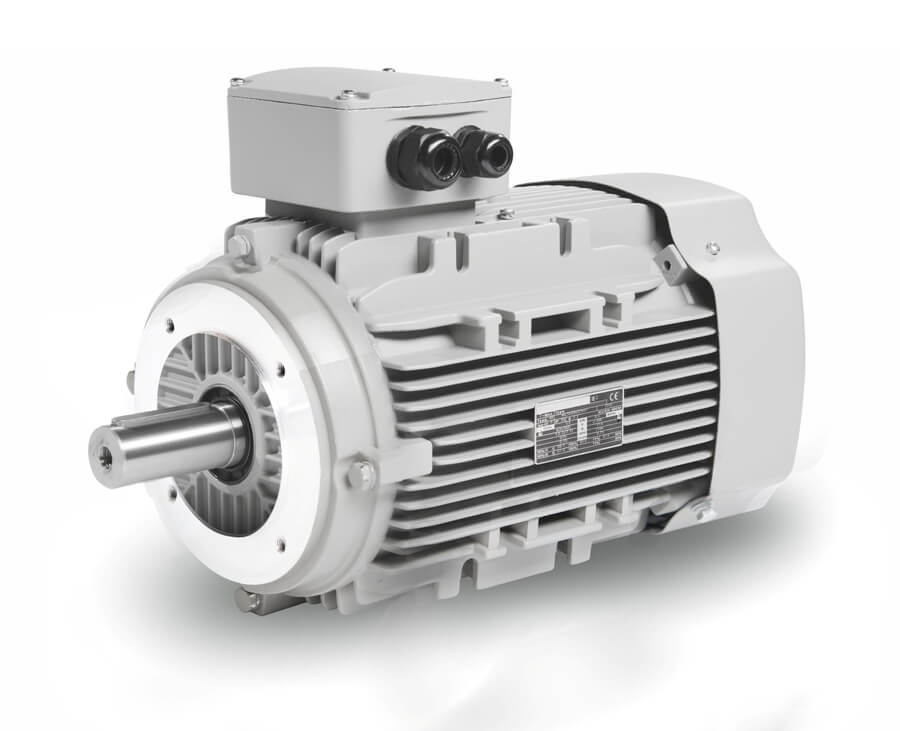

Elektromotor 2,2 kW, 1420 ot./min, 400 V, 1AL-100L1-4

Dlhý popis produktu

Keď výrobný uzol potrebuje stabilný pohon bez zbytočných kompromisov

V technológiách, kde sa materiál presúva plynulo, dávkuje v pravidelnom rytme alebo sa nepretržite mieša, už pohon nesmie byť iba doplnkom zostavy. Musí pracovať spoľahlivo, zvládať dlhšie zaťaženie a zároveň sa bez problémov začleniť do konštrukcie stroja. Elektromotor 1AL-100L1-4 zo série 1AL OPTIMAL je trojfázový asynchrónny elektromotor s výkonom 2,2 kW, menovitým napätím 230/400 V, zapojením Δ/Y a menovitými otáčkami 1420 ot./min pri frekvencii 50 Hz. Pracuje v 4-pólovom vyhotovení a jeho rám 100 mm, teda osová výška 100 mm, vytvára pevný základ pre stroje, kde už pohon nesie pravidelnú pracovnú záťaž a pritom má zostať montážne rozumný.

Tento model sa prirodzene uplatňuje v dopravníkových trasách, baliacich a plniacich linkách, dávkovacích jednotkách, miešacích zostavách, ventilátorových systémoch, čerpacích moduloch, triediacich pracoviskách, posuvových mechanizmoch, manipulačných zariadeniach, uzatváracích technológiách, recyklačných linkách aj v rôznych automatizovaných výrobných celkoch. V takýchto prevádzkach má význam, že motor si drží stabilný chod, podporuje pravidelný takt zariadenia a nevnáša do mechaniky zbytočný nepokoj.

Výkonová hladina, ktorá už má v stroji citeľnú úlohu

2,2 kW je výkon, pri ktorom sa motor bežne stáva plnohodnotnou hnacou časťou technologického uzla. Menovitý prúd dosahuje 8,40 A pri 230 V a 4,83 A pri 400 V, čo dáva jasný základ pre správne elektrické začlenenie do priemyselnej sústavy. Účinnosť 81 % a účinník 0,81 podporujú vyrovnanú prevádzku v strojoch, ktoré pracujú pravidelne počas celej zmeny alebo sa opakovane zapájajú do výrobného cyklu. Menovité otáčky 1420 ot./min sú vhodné tam, kde sa vyžaduje istý mechanický prenos bez príliš ostrého charakteru chodu.

Pri rozbehu má motor pomer rozbehového momentu 2,3, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 7. V prevádzke to znamená dobrý základ pre technológie, kde sa pohon uvádza do chodu opakovane, prenáša pravidelnú záťaž a musí reagovať čitateľne. Typ záťaže s parabolickou alebo lineárnou krivkou rozširuje použiteľnosť pri ventilátoroch, čerpadlách aj pri mechanizmoch, kde sa odpor mení podľa fázy pracovného procesu. Moment zotrvačnosti rotora 0,0054 kg/m² zároveň podporuje vyrovnanú odozvu v linkách, ktoré bežia v dávkach, v krátkych presunoch alebo v opakovaných pracovných krokoch.

Priemyselná prevádzka kladie dôraz na odolnosť, nie na teóriu

Vo výrobných halách, pri manipulácii s materiálom alebo v technických miestnostiach býva motor vystavený prachu, vyššej teplote aj dlhodobému zaťaženiu. Elektromotor 1AL-100L1-4 má krytie IP55, ktoré pomáha chrániť vnútorné časti pred prachom a striekajúcou vodou. Pri baliacich technológiách, čerpacích zostavách, dopravníkoch alebo vzduchotechnických moduloch je to dôležitý prvok prevádzkovej istoty. O stabilný tepelný režim sa stará chladenie IC411, ktoré podporuje spoľahlivý chod aj pri dlhšom zaťažení.

Motor používa izolačnú triedu F a nárast teploty B. Určený je pre okolitú teplotu až do +65 °C a nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 spolu s režimami S1, S2, S3, S4-S9 umožňuje nasadenie v nepretržitom chode aj v prerušovaných procesoch. To je dôležité najmä v prevádzkach, kde sa jeden stroj rozbieha niekoľkokrát za hodinu a iný beží dlhodobo bez prerušenia. Hlučnosť 64 dB(A) a vibrácie 2,8 mm/s v triede A podporujú pokojný mechanický prejav a pomáhajú udržať stabilitu celej zostavy.

Mechanická istota pri montáži aj počas prevádzky

Na strane DE aj NDE sú osadené ložiská 6206-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom je dôležité pri osádzaní remeníc, spojok a ďalších prvkov prenosu výkonu, kde má význam rovnomerný beh a spoľahlivé mechanické spojenie. Smer otáčania je možný v oboch smeroch, čo uľahčuje použitie v reverzačných mechanizmoch, pri obojsmerných posuvoch aj v technologických uzloch, kde sa smer mení podľa fázy procesu.

Motor je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. Táto kombinácia dáva slobodu pri návrhu pohonu, či už ide o jednoduchý priamy rozbeh alebo o jemnejší nábeh a lepšie prispôsobenie pracovného režimu konkrétnemu zariadeniu. Pre elektrické pripojenie sú pripravené káblové priechodky 2-M25X1.5. Rozmery balenia 405 × 230 × 295 mm a hmotnosť balenia 23 kg zároveň pomáhajú pri skladovaní, preprave aj servisnej manipulácii.

1AL OPTIMAL ako osvedčené riešenie v priemysle

Séria 1AL OPTIMAL patrí medzi najpredávanejšie elektromotory od VYBO Electric a v priemysle má viac ako 30 000 inštalovaných kusov. Ide o nízkonapäťové elektromotory v hliníkovom ráme pre štandardné aj náročné prevádzky, s veľmi dobrým pomerom kvality a ceny a odskúšanou akosťou. Praktickú hodnotu pri každodennom nasadení majú aj prvky ako zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55, oceľový kryt ventilátora a kompatibilné pätky. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34. Elektromotor 1AL-100L1-4 tak predstavuje spoľahlivý pohon pre prevádzky, ktoré potrebujú výkon 2,2 kW, rám 100 mm a stabilný technický základ pre každodennú priemyselnú prácu.
