Typ: A550 Plus 4T0022, 2,2 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0022 |
| Veľkosť | 2A |
| Elektrické data | |
| Menovitý výkon | 2,2 kW |
| Maximálny vstupný prúd | 5,8 A |
| Menovitý výstupný prúd | 5,0 A |
| Odporúčaný výkon motora | 2,2 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 10 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 2,5 mm² |
| Približné výkonové straty | 97 W |
| Požadovaný prietok chladiaceho vzduchu | 50 m³/hod |
| Indukčnosť AC reaktora | 3,5 mH |
| Indukčnosť DC reaktora | 2,8 mH |
| Uťahovací moment | 1,2 až 1,5 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Odporúčaný výkon | – kW |
Dlhý popis produktu
Univerzálny základ pre stredne ľahké 400 V pohony

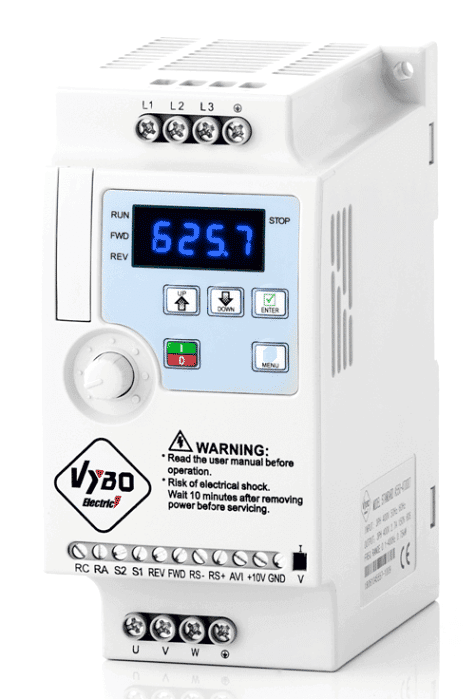

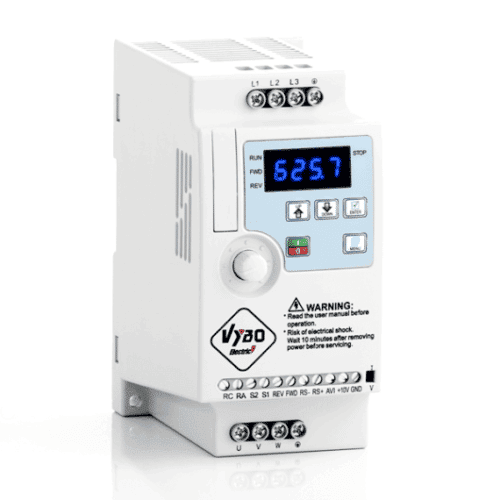

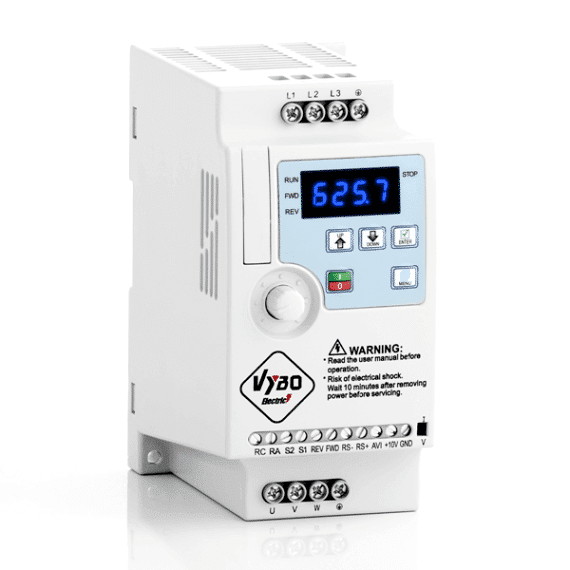

A550 Plus 4T0022 je frekvenčný menič určený pre technológie, kde má pohon pracovať plynulo, spoľahlivo a s presným nastavením frekvencie. Menovitý výkon 2,2 kW je vhodný pre široké spektrum výrobných aj technických aplikácií. Napájanie je riešené cez 3 x 400 V AC a výstupné napätie v rozsahu 3 x 0 – 400 V AC umožňuje presne prispôsobiť prevádzku motora konkrétnym podmienkam.
Procesné funkcie ako dôležitá výhoda
Menič podporuje PID reguláciu, funkciu režimu spánku, dohľad nad vysokým a nízkym tlakom, detekciu chodu na sucho, pevné rýchlosti, externé ovládanie smeru a komunikáciu cez RS485 MODBUS RTU. Praktické je aj rozšírenie o digitálne vstupy, reléový výstup, PTC vstup a analógové riadenie. Vďaka tomu sa dobre hodí tam, kde sa vyžaduje pružné zapojenie do technologickej logiky bez potreby dodatočných riadiacich modulov.
Vhodný pre technológie, kde sa mení pracovný režim
Tento model sa uplatní pri čerpadlových skupinách, ventilátoroch, miešadlách, dávkovacích pracoviskách, menších dopravníkoch, odsávacích systémoch, baliacich strojoch, manipulačných moduloch, obehových okruhoch, filtračných zariadeniach, servisných linkách, chladiacich zariadeniach aj v pomocných výrobných pohonoch. Dobre sa hodí tam, kde je potrebné jemne meniť rýchlosť, znížiť nárazové zaťaženie a prispôsobiť výkon procesu skutočnej potrebe.
Kompaktné riešenie s jednoduchou montážou

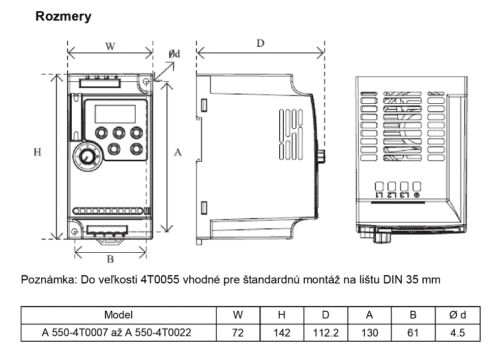

Veľkosť 2A a rozmery 72 x 142 x 112,2 mm pomáhajú šetriť miesto v rozvádzači. Model je určený pre vnútorné prostredie s krytím IP20 a montáž je možná na stenu aj na DIN lištu 35 mm. Približné výkonové straty dosahujú 97 W, požadovaný prietok chladiaceho vzduchu 50 m³/hod a indukčnosť AC reaktora 3,5 mH.
Technické parametre pre bezproblémový návrh
Maximálny vstupný prúd je 5,8 A, menovitý výstupný prúd 5,0 A, odporúčaný výkon motora 2,2 kW, odporúčaný istič 10 A a prierez napájacieho kábla 3 x 2,5 mm². Tento model nemá integrovanú brzdovú jednotku, preto je vhodný najmä pre plynulé procesy bez výrazných požiadaviek na dynamické brzdenie.
