Perfektný produkt
Original price was: 280,00 €.197,00 €Current price is: 197,00 €. bez DPH
Kontakt – predaj@vyboelectric.eu
Model | A550 Plus-4T0040 |
Výkon | 4,0 kW |
Max. menovitý vstupný prúd | 10 A |
Menovitý výstupný prúd | 9 A |
Vstupné napätie 50/60Hz | 3 fázy 400 V |
Prierez nap. kábla | 4 mm² |
Istič | 16 A |
Potrebujete poradiť? Sme tu pre vás.
Typ modelu meniča A550 Plus | Menovitý výst. výkon (kW) | Menovitý vstupný prúd (A) | Menovitý výstúpný prúd (A) | Odporúčaný výkon motora (kW) |
A550 Plus-4T0040 | 4,0 | 10 | 9 | 4,0 |
Vstupné napätie (V) 50/60Hz | Výkon motora (kW) | Odporúčaný prierez kábla (mm²) | Odporúčaný istič (A) | |
3 fázové 3×400 V | 4,0 | 4 | 16 |
Tabuľka vhodných brzdových odporov
Typ meniča frekvencie | Brzdný odpor | Brzdová jednotka | Odporúčaný výkon motora (kW) | |
Výkon odporu (kW) | Hodnota odporu (Ω) (≥) | |||
A550 Plus-4T0040 | 0,3 | 130 | Zabudovaná BJ | 4,0 |
Všeobecné technické parametre pre všetky typy A550 Plus
Menovité napätie, frekvencia | 1PH vstup / 3PH výstup AC 230 V 50/60Hz…typ: 2S… |
1PH vstup / 1PH výstup AC 230 V 50/60Hz,..typ: S2S…S | |
3PH vstup / 3PH výstup AC 400 V 50/60Hz ..typ: 4T | |
Rozsah napätia vstup | 230V: 170 V – 240 V; 400 V:330 V – 440 V |
Rozsah napätia výstup | 230V: 0 – 230 V; 400 V:0 – 400 V |
Spôsob riadenia | 3 fázová sínusová pulzovo-šírková modulácia PWM |
Indikácia | Prevádzkový stav / Definovanie alarmu / interaktívne nastavená frekvencia, skutočná výstupná frekvencia, výstupný prúd, výstupné otáčky, napätie DC zbernice, výstupné napätie, atď. |
Rozsah výstupnej frekvencie | 0.10 – 999.9 Hz |
Rozlíšenie nastavenej frekvencie | Číslicový vstup: 0,01 Hz, Analógový vstup: 0,1% max. výstupnej frekvencie |
Preťažiteľnosť | P typ: 120% po dobu 60 sekúnd |
Nastavenie frekvencie | Analógovo: môže byť zvolený 0 až 10 V, 4 až 20 mA; Číslicovo: zadanie pomocou ovládacieho kolieska na ovládacom paneli alebo RS485 alebo tlačidlom HORE/DOLE. Možnosť kombinácie vstupov frekvencie X+Y;X-Y; Prepínanie medzi X a Y…Pozn.: AVI svorky je možné použiť na výber analógového napäťového vstupu (0-10 V) alebo analógový prúdový vstup (4 – 20 mA) cez spínač J2. |
Riadenie zvýšenia krútiaceho momentu | Automatické riadenie: automatické zvýšenie krútiaceho momentu pri zaťažení pohonu. Manuálne riadenie: umožňuje nastaviť 0,0 – 30,0% zvýšenie krútiaceho momentu podľa potreby. | Multifunkčná vstupná svorkovnica | 4 multifunkčné vstupné svorky, realizujúce funkcie vrátane riadenia rýchlosti pätnástich sekcií, chod programu, štvorstupňový spínač rýchlosti zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie |
Multifunkčná výstupná svorkovnica | 1 multifunkčná výstupná svorkovnica pre zobrazenie behu, nulovej rýchlosti, počítadla, vonkajšej abnormality, programových operácií a ďalších informácií a upozornení. |
Nastavenie času zrýchlenia / spomalenia | 0~999.9 s čas zrýchlenia / spomalenia možno nastaviť individuálne. |
PID regulátor | Zabudovaný PID regulátor |
Prídavné funkcie | JOG (typovanie); Swing (skoková) frekvencia; PLC funkcie |
Riadenie na konštantný tlak | Režim „spánku“ SLP, detekcia vysokého tlaku hP; detekcia nízkeho tlaku LP; nútená cirkulácia kvapaliny proti zamŕzaniu; Regulácia prietoku; deteguje chod „na sucho“ LL; Regulácia PID na konštantný tlak |
Typ komun. rozhrania | MODBUS |
RS 485 | Štandardná komunikačná funkcia RS485 (MODBUS RTU) |
V/F riadenie | Nastavenie V/F krivky pre splnenie požiadaviek zaťaženia. |
Pevná rýchlosť | Štyri multifunkčné vstupné svorkovnice, môžete nastaviť 4 pevné rýchlostné sekcie |
Bezpečnostná funkcia EMS STOP | Systém „Emergency stop“ v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP. |
Auto. regulácia napätia | Môže byť zvolená automatická regulácia napätia |
Počítadlo | Zabudované 2 skupiny počítadiel |
Presnosť výstupnej fr. | 0,01Hz |
Prepätie | Môže byť nastavená ochrana pred prepätím |
Podpätie | Môže byť nastavená ochrana pred podpätím |
Iné ochrany | Skrat na výstupe, nadprúd, blokovanie parametrov atď. |
EMC kompatibilita | IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5 |
Štandardy | EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017 |
Okolitá teplota | -10°C až 40°C (bez námrazy) |
Okolitá vlhkosť | Max. 95% (bez kondenzácie) IEC 60068-2-3 |
Nadmorská výška | Pod 1000 m.n.m. |
Vibrácie | Max. 0.5 g ; IEC 60068-2-6 |
Chladiaci režim | Nútené chladenie vzduchom |
Stupeň krytia | IP20; vyhovuje EN/IEC 61800-5-1 |

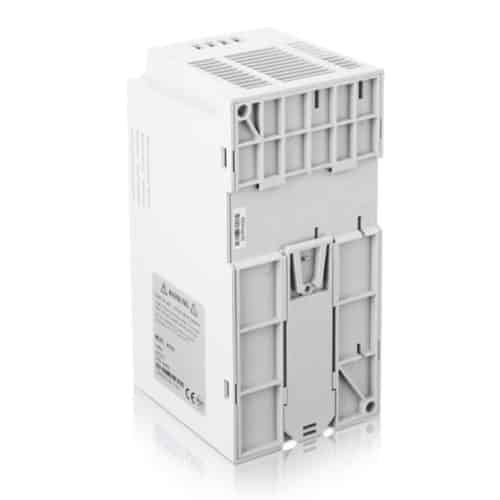

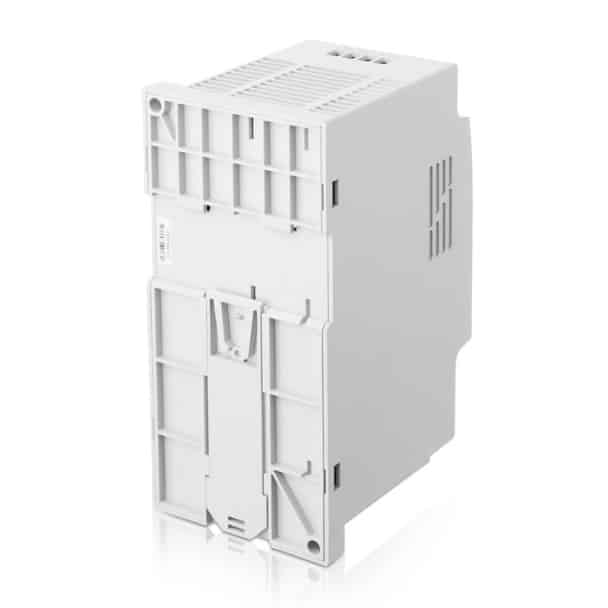

Spôsob montáže | Na stenu alebo na 35mm DIN lištu |
Výkonové parametre meničov série A550 Plus
Typ modelu meniča A550 Plus | Menovitý výst. výkon (kW) | Maximálny vstupný prúd (A) | Menovitý výstupný prúd (A) | Odporúčaný výkon motora (kW) |
A550 Plus -2S0004 a S2….S* | 0,4 | 5,4 | 2,4 | 0,4 |
A550 Plus -2S0007 a S2….S* | 0,75 | 7,2 | 4,5 | 0,75 |
A550 Plus -2S0015 a S2….S* | 1,5 | 10 | 7 | 1,5 |
A550 Plus -2S0022 a S2….S* | 2,2 | 16 | 10 | 2,2 |
A550 Plus -2S0030 a S2….S* | 3 | 23 | 16 | 3 |
3PH / 3PH AC 400 V ±15% | ||||
A550 Plus -4T0007 | 0,75 | 3,8 | 2,5 | 0,75 |
A550 Plus -4T0015 | 1,5 | 5 | 3,7 | 1,5 |
A550 Plus -4T0022 | 2,2 | 5,8 | 5 | 2,2 |
A550 Plus -4T0040 | 4 | 10 | 9 | 4 |
A550 Plus -4T0055 | 5,5 | 15 | 13 | 5,5 |
A550 Plus -4T0075 | 7,5 | 14 | 17,5 | 7,5 |
A550 Plus -4T0110 | 11 | 26 | 25 | 11 |
A550 Plus -4T0150 | 15 | 35 | 32 | 15 |
A550 Plus -4T0220 | 22 | 46 | 45 | 22 |
A550 Plus -4T0300 | 30 | 62 | 60 | 30 |
A550 Plus -4T0370 | 37 | 76 | 75 | 37 |
Vstupné napätie (V) 50/60Hz | Výkon motora (kW) | Odporúčaný prierez kábla (mm²) | Odporúčaný istič (A) | Odporúčaný vstupný stýkač (A) | |
A550 Plus -2S0004 a S2….S* | 1 fázové 1×230 V | 0,4 | 2,5 | 10 | 10 |
A550 Plus -2S0007 a S2….S* | 0,75 | 2,5 | 16 | 10 | |
A550 Plus -2S0015 a S2….S* | 1,5 | 4 | 16 | 16 | |
A550 Plus -2S0022 a S2….S* | 2,2 | 4 | 25 | 25 | |
A550 Plus -2S0030 a S2….S* | 3 | 6 | 32 | 32 | |
A550 Plus -4T0004 | 3 fázové 3×400 V | 0,4 | 2,5 | 6 | 6 |
A550 Plus -4T0007 | 0,75 | 2,5 | 6 | 6 | |
A550 Plus -4T0015 | 1,5 | 2,5 | 10 | 10 | |
A550 Plus -4T0022 | 2,2 | 2,5 | 10 | 10 | |
A550 Plus -4T0040 | 4 | 4 | 16 | 16 | |
A550 Plus -4T0055 | 5,5 | 4 | 20 | 16 | |
A550 Plus -4T0075 | 7,5 | 4 | 32 | 25 | |
A550 Plus -4T0110 | 11 | 6 | 32 | 25 | |
A550 Plus -4T0150 | 15 | 6 | 40 | 32 | |
A550 Plus -4T0185 | 18,5 | 10 | 50 | 40 | |
A550 Plus -4T0220 | 22 | 10 | 63 | 50 | |
A550 Plus -4T0300 | 30 | 16 | 100 | 65 | |
A550 Plus -4T0370 | 37 | 25 | 100 | 80 | |
A550 Plus -4T0450 | 45 | 35 | 125 | 95 | |
A550 Plus -4T0550 – 4T1600 | – | – | – | – |
Tabuľka vhodných brzdových odporov A 550 Plus
Typ meniča frekvencie | Brzdný odpor | Brzdová jednotka | Odporúčaný výkon motora (kW) | |
Výkon odporu (kW) | Hodnota odporu (Ω) (≥) | |||
A550 PLus-2S0004 | – | – | – | 0,4 |
A550 PLus-2S0007 | – | – | – | 0,75 |
A550 PLus-2S0015 | – | – | – | 1,5 |
A550 PLus-2S0022 | – | – | – | 2,2 |
A550 Plus-2S0030 | 0,25 | 65 | Zabudovaná BJ | 3 |
A550 PLus-4T0004 | – | – | – | 0,4 |
A550 PLus-4T0007 | – | – | – | 0,75 |
A550 PLus-4T0015 | – | – | – | 1,5 |
A550 PLus-4T0022 | – | – | – | 2,2 |
A550 Plus-4T0040 | 0,3 | 130 | Zabudovaná BJ | 4 |
A550 Plus-4T0055 | 0,4 | 90 | Zabudovaná BJ | 5,5 |
A550 Plus-4T0075 | 0,5 | 65 | Zabudovaná BJ | 7,5 |
A550 Plus-4T0110 | 0,8 | 43 | Zabudovaná BJ | 11 |
A550 Plus-4T0150 | 1 | 32 | Zabudovaná BJ | 15 |
A550 Plus-4T0185 | 1,3 | 25 | Zabudovaná BJ | 18,5 |
A550 Plus-4T0220 | 1,5 | 22 | Zabudovaná BJ | 22 |
A550 Plus-4T0300 | 2,5 | 16 | Zabudovaná BJ | 30 |
A550 Plus-4T0370 | 3,7 | 12,6 | Zabudovaná BJ | 37 |
A550 Plus-4T0450 | 4,5 | 9,4 | Zabudovaná BJ | 45 |
A550 Plus-4T0550 | – | – | Bez BJ | 55 |
A550 Plus -4T0750 | – | – | Bez BJ | 75 |
A550 Plus-4T0900 | – | – | Bez BJ | 90 |
A550 Plus-4T1100 | – | – | Bez BJ | 110 |
Výkon | 4,0 kW |
Nominálny výstupný prúd | 9 A |
Napájacie napätie | 3 x 400 V |
Výstupné napätie | 0 – 400 V |
Výstupná frekvencia | 0 – 999 Hz |
Preťažiteľnosť v režime P (Normal Duty) | 120% / 60s |
Preťažiteľnosť v režime G (Heavy Duty) | X |
Riadiaci režim V/F skalárne riadenie | ✓ |
Riadiaci režim SVC vektorové s otvoreným okruhom | X |
Riadiaci režim CLVC vektorové s uzavretým okruhom | X |
Vstupy analógové | 1 |
Vstupy digitálne | 4 |
Výstupy analógové | X |
Výstupy reléové | 1 |
Výstupy s otvoreným kolektorom | X |
Integrovaný brzdový tranzistor | ✓ |
EMC filter | ✓ |
+10 V výstup | ✓ |
+24 V výstup | X |
Vstup pre PTC | ✓ |
Safe Torque Off (STO) | X |
Emergency STOP (EMS) | ✓ |
Integrovaný Ethernet | X |
Integrovaný MODBUS RTU | ✓ |
PROFIBUS | X |
PG karta pre enkodér | X |
PID + detekcia chodu na sucho LL + režim spánkuSLP + detekcia vysokého/nízkeho tlaku HP/LP | ✓ |
PLC inteligentná funkcia | ✓ |
Pripojenie externého panelu (bežne do 50 m) | ✓ |
Stupeň krytia IP 20 | ✓ |
Stupeň krytia IP 65 | X |
Zmena smeru otáčania cez externý vstup | ✓ |
Zmena smeru otáčania z panelu | X |
Menič frekvencie A 550 Plus môžeme označiť za univerzálny integrovaný prístroj zaradzujúci do ekonomickej triedy, ktorý je špecifický jednoduchosťou prehľadnosťou svojich ovládacích prvkov. Vyhotovený je tak, aby plne vyhovoval požiadavkám klientov a preto je vytvorený na základe dlhoročných skúseností a pripomienok užívateľov. Model A 550 Plus je celý predprogramovaný, vďaka čomu je po pripojení do elektrickej siete ihneď pripravený na použitie. Užívateľ má možnosť ovládať ho nielen z panela, ale aj externe. Na to, aby sa menič rozbehol stačí stlačiť tlačidlo ŠTART a otáčanie okolo jeho osi sa dá jednoducho ovládať pomocou vstavaného gombíka. Vďaka stimulu, ktorý užívateľ dá meniču, sa jeho elektromotor automaticky zrýchli alebo spomalí.
V nasledujúcej tabuľke môžete nájsť komplexný prehľad údajov pre frekvenčné meniče série A550 Plus. Tabuľka obsahuje údaje o elektrických parametroch, technických parametroch, jednotlivých funkciách meničov a taktiež o montáži. Ak ste nenašli potrebné údaje v tabuľke, máte k dispozícii taktiež návod na použitie frekvenčných meničov a katalóg meničov v PDF v spodnej časti tejto webstránky. Môžete nás taktiež kontaktovať na našu kontaktnú e-mailovú adresu predaj@vyboelectric.eu alebo nám zavolajte na +421 944 105 361. S radosťou vám poskytneme všetky informácie, ktoré potrebujete k výberu vhodného zariadenia.
Meniče frekvencie A550 Plus sú univerzálne prístroje, ktoré majú naozaj široký rozsah priemyselného použitia, a to už od bežných pohonov čerpadiel až po rôzne stroje na potápanie, rezanie atď. Bližšie uvádzame aj niektoré z najčastejšie sa vyskytujúcich oblastí, kde frekvenčné meniče A550 Plus zvyknú naši zákazníci využívať.
VYBO Electric a.s. je jedným z najväčších gigantov, zaoberajúcich sa predajom frekvenčných meničov na území Slovenskej a taktiež Českej republiky. Vďaka mnohoročným skúsenostiam v oblasti elektrotechniky prešli produkty značky VYBO Electric mimoriadne významným vývojom a v súčasnosti ich môžeme považovať za to najlepšie, čo v danej kategórii na trhu nájdeme. Vzhľadom na kvalitu a dlhú životnosť majú frekvenčné meniče A550 Plus od VYBO Electric taktiež naozaj nízku cenu. Keďže na prvom mieste je pre nás spokojnosť zákazníka, snažíme sa finančné náklady zákazníkov znížiť ešte viac. To realizujem spôsobom, že hradíme časť dopravných nákladov za vás. Za doručenie tovaru platíte teda oveľa nižšiu sadzbu ako je to bežné u iných obchodníkov. Poskytujeme taktiež bezplatné poradenstvo, ak máte teda nejaké otázky, ozvite sa a my urobíme všetko, čo je v našich silách, aby sme vám pomohli s nákupom. Tešíme sa na vaše správy !
