Frekvenčný menič 1100kW, V810-4T11000

Dlhý popis produktu

Frekvenčný menič V810-4T11000 pre 1100 kW pohony s dôrazom na presnosť riadenia a systémovú integráciu

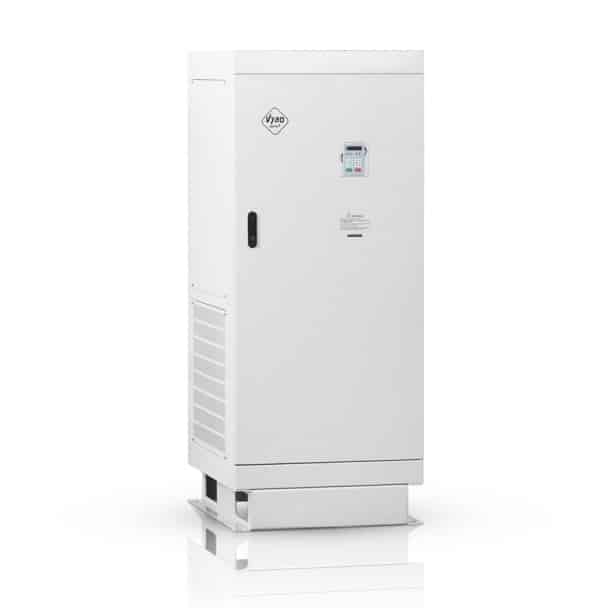

Frekvenčný menič V810-4T11000 je určený pre trojfázové napájanie 3 x 400 V a pre elektromotory s výkonom 1100 kW. Tento model patrí do veľkosti F a je riešený ako samostatne stojaca kovová skriňa s rozmermi 700 x 2200 x 1000 mm a s inštalačným rozmerom 650 x 900 x Φ14. Menovitý výstupný prúd dosahuje 1920 A a maximálny vstupný prúd 1890 A. Meniče nad 250 kW majú vstavanú DC tlmivku, ktorá pomáha zlepšiť účinník. Už z týchto parametrov je zrejmé, že ide o riešenie pre rozsiahle priemyselné technológie, kde je dôležitý nielen samotný výkon, ale aj kvalita riadenia, stabilita elektrickej časti a spoľahlivé začlenenie do nadradeného systému.

Pri tejto výkonovej triede býva rozhodujúce, aby menič vedel pracovať presne aj pri vysokom zaťažení, aby nevyžadoval zbytočné kompromisy pri komunikácii a aby sa dal začleniť do komplexného riadenia bez obmedzení v signálovej vrstve. V810-4T11000 je pripravený práve na takýto typ nasadenia. Je vhodný pre technológie, kde pohon nepracuje samostatne, ale ako súčasť väčšieho systému, v ktorom sa sleduje stabilita, plynulosť a opakovateľnosť procesu.

Presná spätná väzba a riadenie pre náročné procesy

Model podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Práve uzavretá slučka je dôležitá tam, kde sa od pohonu očakáva presné držanie rýchlosti, pokojná odozva pri kolísaní záťaže a lepšia kontrola nad priebehom pracovného cyklu. V praxi je to dôležité v zariadeniach, kde sa pracuje s veľkou zotrvačnosťou, s dlhými pracovnými úsekmi alebo s procesmi, pri ktorých každá odchýlka ovplyvňuje výsledok výroby.

V režimoch SFVC a CLVC je k dispozícii frekvenčný rozsah 0 až 300 Hz. Vo V/F režime pracuje menič v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič podporuje aj automatické ladenie parametrov motora, čo pomáha lepšie prispôsobiť riadenie konkrétnemu motoru a jeho správaniu v reálnych podmienkach. K dispozícii je aj port pre PG kartu, ktorý umožňuje použiť enkodér alebo resolver. To vytvára priestor pre presnejšiu spätnú väzbu a detailnejšie nastavenie celého pohonu.

Takéto vlastnosti majú význam vo veľkých čerpacích technológiách, vo ventilátorových systémoch, v kompresorových zostavách, v dopravníkových trasách, pri navíjaní a odvíjaní, v extrúznych procesoch, pri miešaní a homogenizácii aj v ďalších náročných priemyselných celkoch. Všade tam pomáha menič udržať chod stabilný, čitateľný a presne prispôsobený logike technológie.

Otvorená komunikácia a vysoká pripravenosť na integráciu

Jednou z hlavných výhod série V810 je pripravenosť na modernú automatizáciu. Pri modeli V810-4T11000 je štandardom MODBUS RTU. Ako opcia sú podporované PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu. Práve možnosť využívať PROFIBUS karty je dôležitá tam, kde je komunikácia pevnou súčasťou projektu a kde sa očakáva spoľahlivý prenos dát medzi meničom a nadradeným riadením. Táto pripravenosť pomáha pri projektoch, ktoré vyžadujú maximálnu optimalizáciu integrácie a čisté začlenenie meniča do existujúcej architektúry.

Výbava vstupov a výstupov vytvára dobrý základ aj pre zložitejšie riadiace schémy. Menič ponúka 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky umožňujú voľbu PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Menič umožňuje aj dopĺňanie vstupných a výstupných kariet, čo je praktické pri projektoch s individuálnou logikou riadenia a so špecifickými požiadavkami na signálové prepojenie.

Brzdenie, ochrana a stabilné správanie v prevádzke

Pri modeli V810-4T11000 je možné pracovať s externou brzdovou jednotkou. Pri vysokovýkonných systémoch má správne riešené brzdenie veľký význam pre pokojné spomaľovanie, presný dobeh a stabilitu pri zmenách pracovného režimu. V technológiách, kde sa prenáša veľké množstvo energie a kde sa pracuje s náročnými prechodovými stavmi, je práve disciplína pri brzdení jedným z dôležitých parametrov celkovej prevádzkovej istoty.

Menič je vybavený aj DC brzdením, PID regulátorom, automatickou reguláciou napätia AVR, rýchlym obmedzením prúdu a obmedzením krútiaceho momentu v režime CLVC. K dispozícii je implementácia až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK tepelnú ochranu motora a bezpečnostná funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie aj preťaženie. Model je určený pre vnútornú inštaláciu pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu.

Frekvenčný menič V810-4T11000 tak predstavuje riešenie pre projekty, kde sa spája veľký výkon, presné vektorové riadenie, komunikácia cez doplnkové karty a vysoká pripravenosť na náročnú priemyselnú integráciu. Je vhodný pre prevádzky, ktoré potrebujú mať 1100 kW pohon pod stabilnou kontrolou, s dôrazom na presnú odozvu, čistú komunikáciu a dlhodobú spoľahlivosť.
