Typ: A550 Plus 2S0022, 2,2 kW
| Všeobecné dáta | |
| Typ | A550 Plus 2S0022 |
| Veľkosť | 2A |
| Elektrické data | |
| Menovitý výkon | 2,2 kW |
| Maximálny vstupný prúd | 16 A |
| Menovitý výstupný prúd | 10 A |
| Odporúčaný výkon motora | 2,2 kW |
| Napájacie napätie 50/60 Hz | 1 x 230 V |
| Výstupné napätie | 0 – 230 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 25 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 4 mm² |
| Približné výkonové straty | 161 W |
| Požadovaný prietok chladiaceho vzduchu | 50 m³/hod |
| Indukčnosť AC reaktora | 1,3 mH |
| Indukčnosť DC reaktora | 2,5 mH |
| Uťahovací moment | 0,7 až 0,9 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Odporúčaný výkon | – kW |
Dlhý popis produktu
Jednofázové napájanie a istý výkon pre širší okruh technológií

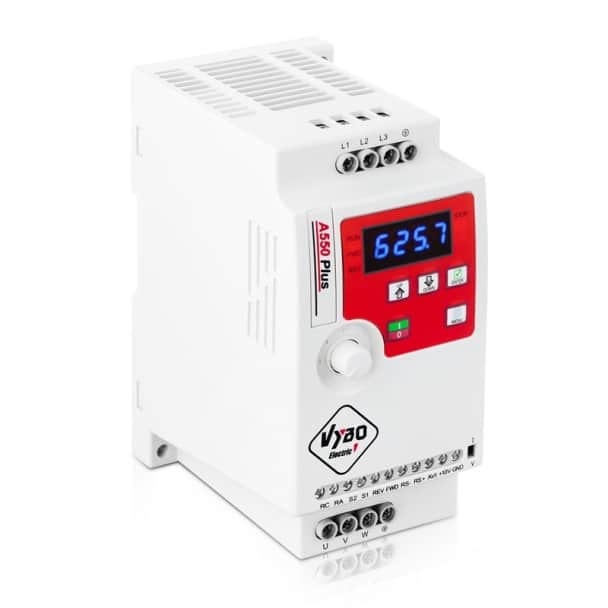

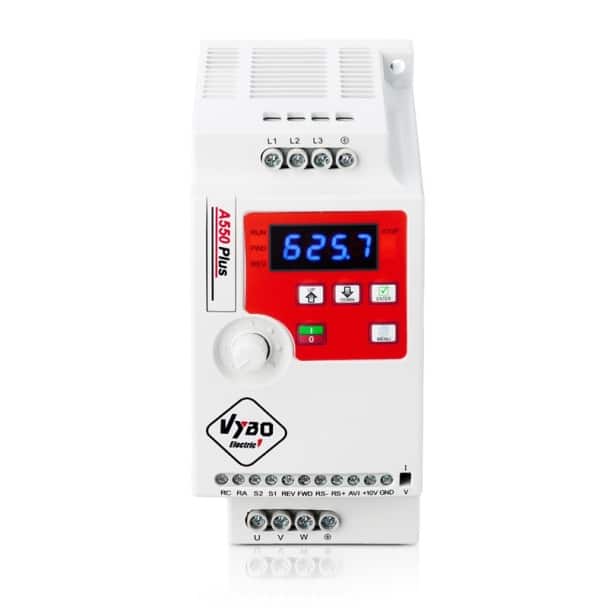

A550 Plus 2S0022 je frekvenčný menič s menovitým výkonom 2,2 kW, určený pre napájanie 1 x 230 V AC a trojfázový výstup 3 x 0 – 230 V AC. Je vhodný pre prevádzky, kde sa kladie dôraz na plynulé riadenie, rozumnú výkonovú rezervu a spoľahlivé ovládanie motora bez potreby zložitej doplnkovej elektroniky.
Praktická výbava pre riadenie prevádzkových stavov
Menič podporuje V/F riadenie, PID reguláciu, funkciu spánku, PLC inteligentné riadenie a nastavenie viacerých pevných rýchlostí. To dáva široký priestor na nastavenie podľa charakteru technológie. Komunikácia RS485 MODBUS RTU pomáha pri zapojení do riadiacich systémov a zbernicových riešení.
Vhodný pre technológie, ktoré potrebujú spoľahlivý a plynulý chod
Model sa hodí pre výkonnejšie čerpadlá, dopravníky s pravidelným zaťažením, miešacie a homogenizačné jednotky, baliace linky, odsávacie systémy, dielenské stroje, manipulačné mechanizmy, servisné zariadenia, textilné pracoviská aj menšie výrobné uzly. V prevádzke pomáha jemne regulovať otáčky, lepšie prispôsobiť výkon požadovanému procesu a znížiť rázové zaťaženie pohonu.
Robustnejšie kompaktné vyhotovenie

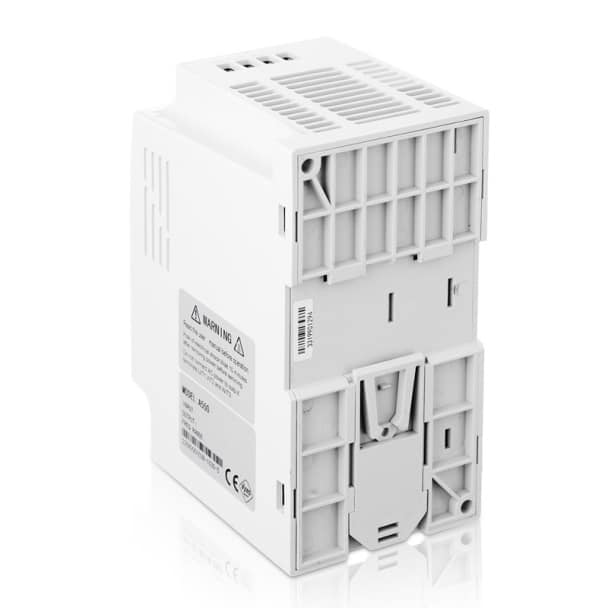

Veľkosť 2A s rozmermi 72 x 142 x 112,2 mm ponúka stále kompaktné rozmery, no zároveň lepšiu výkonovú rezervu. Krytie IP20 je určené pre inštaláciu do rozvádzača alebo skrine. Chladenie je riešené núteným prúdením vzduchu a približné výkonové straty dosahujú 161 W pri požadovanom prietoku chladiaceho vzduchu 50 m³/hod.
Technické údaje dôležité pri návrhu zapojenia
Maximálny vstupný prúd dosahuje 16 A, menovitý výstupný prúd 10 A, odporúčaný istič 25 A a prierez napájacieho kábla 3 x 4 mm². Indukčnosť AC reaktora je 1,3 mH. Tento model nemá integrovanú brzdovú jednotku.
