Frekvenčné meniče A550 na 230V

Frekvenčné meniče A550 Plus 230V

Frekvenčné meniče A550 Plus 230V sú určené pre aplikácie s napájaním 1 x 230 V, kde je potrebné získať plynulú reguláciu otáčok, jednoduché nastavenie a kompaktné riešenie pre rozvádzač alebo technológiu s obmedzeným priestorom. Táto kategória zahŕňa modely s trojfázovým výstupom 3 x 230 V a vytvára praktickú voľbu pre menšie a stredne náročné pohony.

Kedy zvoliť 230 V frekvenčný menič

Podkategória A550 Plus 230V je vhodná najmä tam, kde nie je k dispozícii trojfázové 400 V napájanie, no stále je potrebná spoľahlivá regulácia frekvencie a plynulé riadenie elektromotora. Ide o veľmi dobré riešenie pre dielne, technické miestnosti, menšie výrobné zostavy, servisné technológie, samostatné stroje aj pomocné pohony v prevádzke.

Funkcie a výbava série 230 V

Modely A550 Plus 230V ponúkajú V/F riadenie, PID regulátor, MODBUS RTU, analógové vstupy 0 – 10 V / 4 – 20 mA, pevné rýchlosti, PLC funkcie, JOG režim a podľa konkrétneho modelu aj brzdovú jednotku. Samozrejmosťou sú digitálne vstupy, reléový výstup, vstup pre PTC, externý panel a funkcie súvisiace s reguláciou tlaku, režimom spánku či detekciou chodu na sucho.

Typické oblasti použitia

Táto kategória sa hodí pre menšie čerpacie systémy, ventilátory, odsávacie jednotky, dopravníky, miešacie zariadenia, baliace pracoviská, laboratórne technológie, filtračné okruhy, dielenské stroje, chladiace zostavy, dávkovacie zariadenia aj kompaktné automatizačné moduly. Výhodou je jednoduché zapojenie, plynulý rozbeh a možnosť nastaviť frekvenciu podľa reálnej potreby procesu.

Výhoda pri menších a kompaktných inštaláciách

230 V séria A550 Plus je vhodná tam, kde sa okrem regulácie rieši aj priestorová úspornosť a jednoduchá montáž. Kompaktné rozmery vybraných modelov, možnosť montáže na stenu alebo na DIN lištu a praktické ovládanie z nej robia veľmi použiteľné riešenie pre menšie technologické skrine a rozvádzače.

Prehľadný výber pre 230 V aplikácie

Ak je cieľom nájsť frekvenčný menič pre 1 x 230 V napájanie, kategória A550 Plus 230V ponúka modely od nižších výkonov až po výkonnejšie varianty pre náročnejšie aplikácie. Výber správneho riešenia je tak jednoduchší a rýchlejší, či už ide o nový projekt alebo výmenu existujúceho pohonu.

Výkonové parametre meničov série A550 Plus 230 V

Typ modelu meniča A550 Plus Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovity výstupný prúd (A) Odporúčaný výkon motora (kW)
A550 Plus -2S0004 a S2….S* 0,4 5,4 2,4 0,4

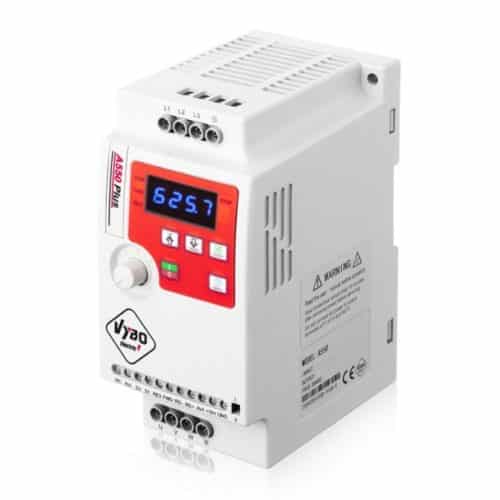

A550 Plus -2S0007 a S2….S* 0,75 7,2 4,5 0,75
A550 Plus -2S0015 a S2….S* 1,5 10 7 1,5
A550 Plus -2S0022 a S2….S* 2,2 16 10 2,2

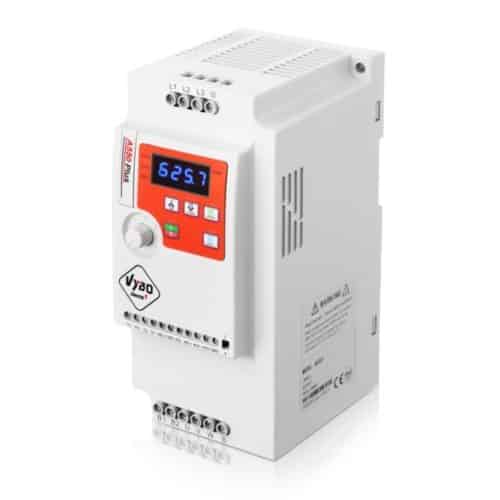

A550 Plus -2S0030 a S2….S* 3 23 16 3



Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
A550 Plus -2S0004 a S2….S* 1 fázové 1×230 V 0,4 2,5 10 10
A550 Plus -2S0007 a S2….S* 0,75 2,5 16 10
A550 Plus -2S0015 a S2….S* 1,5 4 16 16
A550 Plus -2S0022 a S2….S* 2,2 4 25 25
A550 Plus -2S0030 a S2….S* 3 6 32 32

Tabuľka vhodných brzdových odporov A 550 Plus 230 V

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
A550 Plus-2S0004 – – – 0,4
A550 Plus-2S0007 – – – 0,75
A550 Plus-2S0015 – – – 1,5
A550 Plus-2S0022 – – – 2,2
A550 Plus-2S0030 0,25 65 Zabudovaná BJ 3
