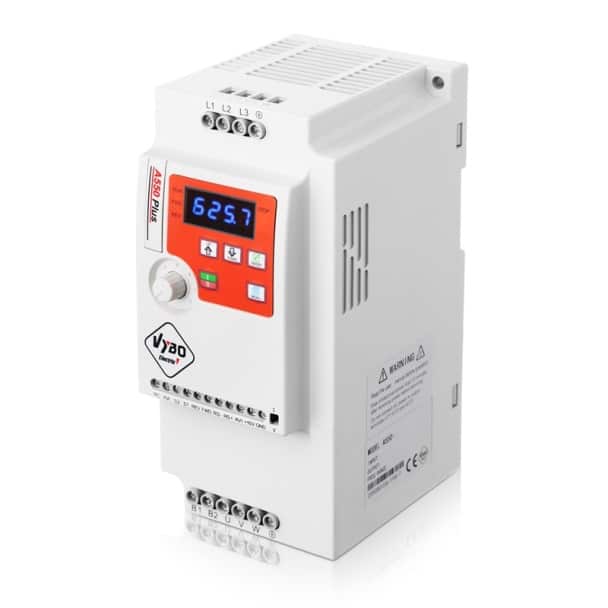

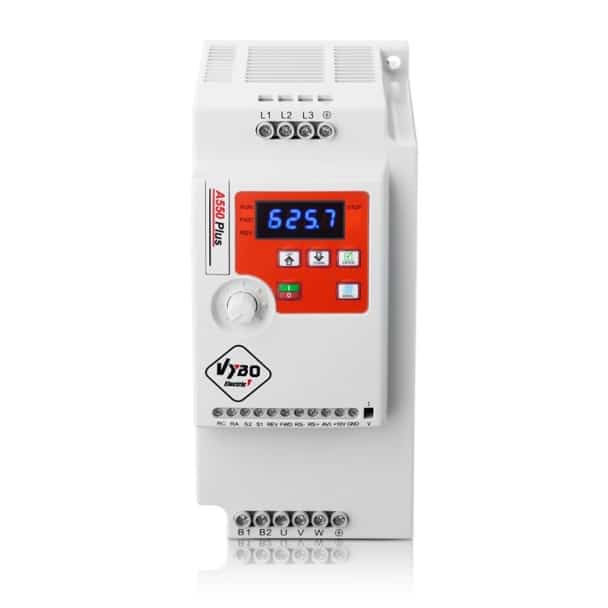

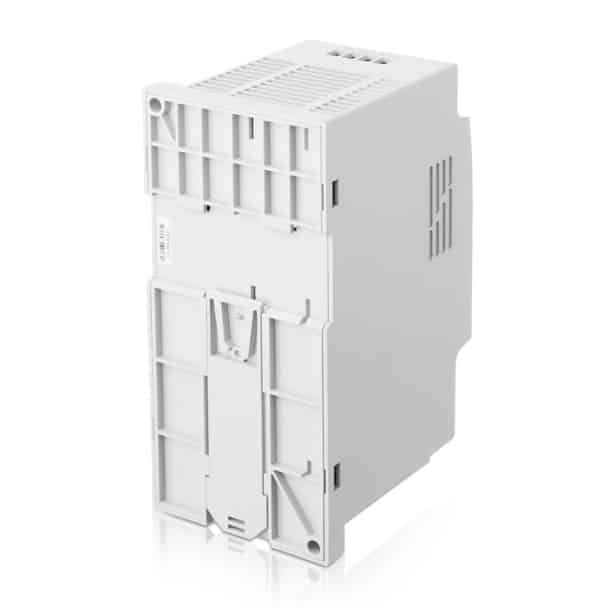

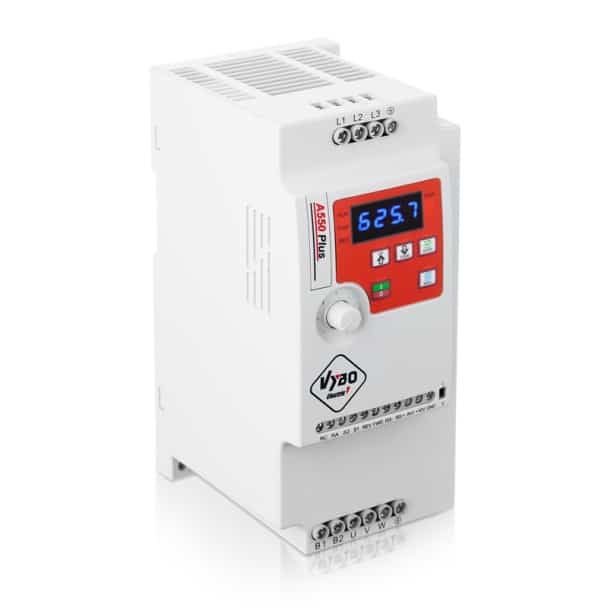

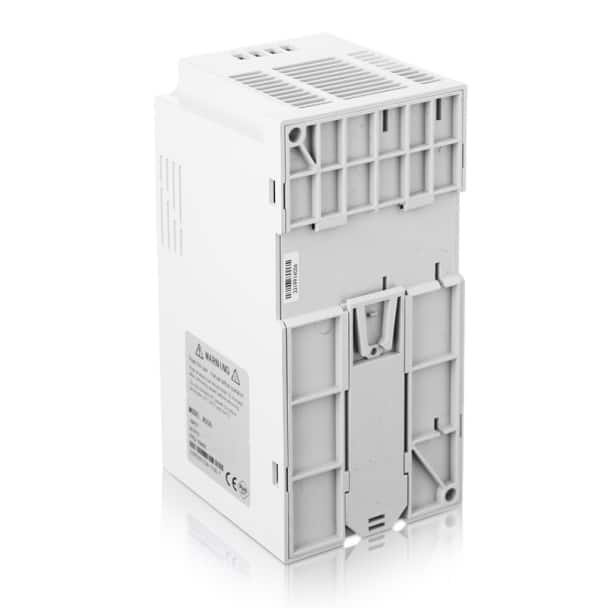

Typ: A550 Plus 2S0030, 3 kW
| Všeobecné dáta | |
| Typ | A550 Plus 2S0030 |
| Veľkosť | B |
| Elektrické data | |
| Menovitý výkon | 3 kW |
| Maximálny vstupný prúd | 23 A |
| Menovitý výstupný prúd | 16 A |
| Odporúčaný výkon motora | 3 kW |
| Napájacie napätie 50/60 Hz | 1 x 230 V |
| Výstupné napätie | 0 – 230 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 32 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 6 mm² |
| Približné výkonové straty | 227 W |
| Požadovaný prietok chladiaceho vzduchu | 62 m³/hod |
| Indukčnosť AC reaktora | 1 mH |
| Indukčnosť DC reaktora | 0,85 mH |
| Uťahovací moment | 1,2 až 1,5 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 0,25 kW |
| Hodnota odporu | 65 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 3 kW |
Dlhý popis produktu
Výkonová trieda pre intenzívnejšie riadenie pohonu
A550 Plus 2S0030 je frekvenčný menič určený pre aplikácie, kde sa už očakáva výraznejšia výkonová rezerva a isté správanie pohonu pri zmene pracovného režimu. Napájanie 1 x 230 V AC dopĺňa trojfázový výstup 3 x 0 – 230 V AC, čo umožňuje použiť menič v širokom okruhu priemyselných technológií a strojových celkov.
Integrovaná brzdová jednotka pre častejšie spomaľovanie
Veľkou výhodou modelu je integrovaná brzdová jednotka, ktorá pomáha pri aplikáciách s častejším spomaľovaním alebo požiadavkou na rýchlejšiu zmenu otáčok. Výkon rezistora je 0,25 kW, hodnota odporu 65 Ω a odporúčaný výkon 3 kW. V kombinácii s preťažiteľnosťou 150 % / 60 s ide o veľmi praktické riešenie pre prerušované aj cyklické pracovné režimy.
Riadenie a komunikácia pre technickú flexibilitu
Menič podporuje V/F riadenie, PID reguláciu, PLC funkciu a pripojenie externého panela. Integrované RS485 MODBUS RTU rozhranie zjednodušuje prácu s nadradeným systémom. K dispozícii je analógový vstup, digitálne vstupy a reléový výstup, vďaka čomu je možné zariadenie prispôsobiť rôznym logikám ovládania.
Uplatnenie tam, kde sa očakáva istota pri záťaži aj brzdení
Tento model je vhodný pre dopravníkové trate, píly a rezacie agregáty, miešacie systémy, vinuté mechanizmy, čerpacie zariadenia, odsávacie technológie, obrábacie pomocné mechanizmy, dávkovacie pracoviská, manipulačné uzly, baliace stroje aj pracovné stanice s častejším rozbehom a spomalením. Pri správnom nastavení dokáže podporiť kultivovaný chod aj pri náročnejšom pracovnom cykle.
Konštrukcia pripravená na serióznejšie zaťaženie

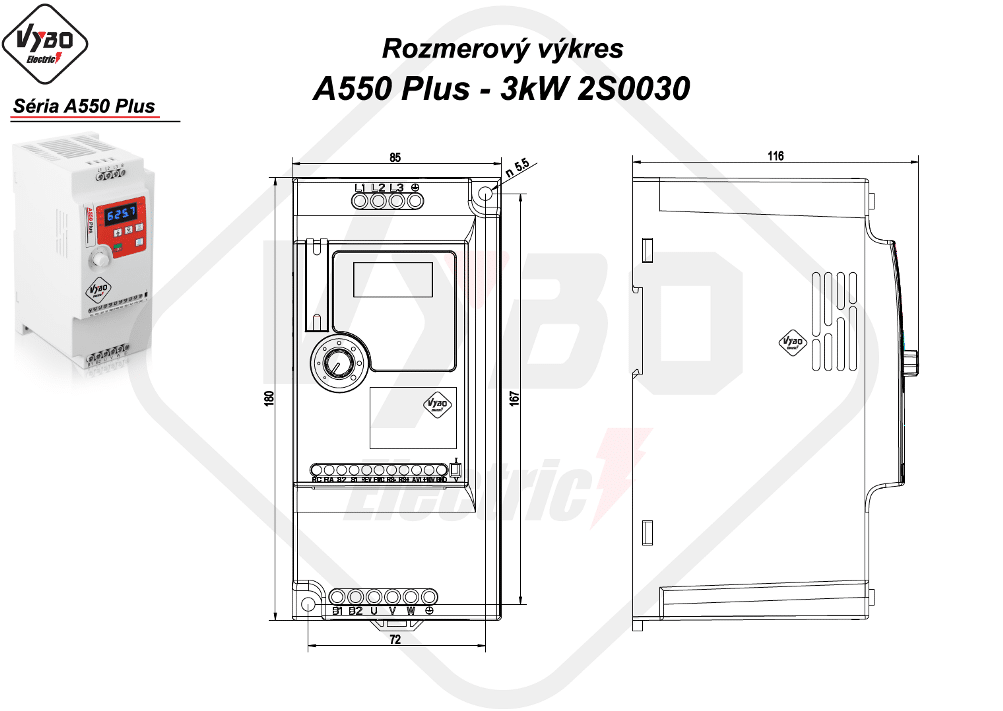

Veľkosť B a rozmery 85 x 180 x 116 mm prinášajú dobrý pomer medzi výkonom a nárokmi na priestor. Krytie IP20 je určené pre rozvádzačovú montáž. Približné výkonové straty sú 227 W a požadovaný prietok chladiaceho vzduchu dosahuje 62 m³/hod. Indukčnosť AC reaktora je 1 mH.
