Frekvenčný menič 90kW, V800-4T0900

Dlhý popis produktu

Výkonný frekvenčný menič pre prevádzky s vysokými nárokmi na spoľahlivosť

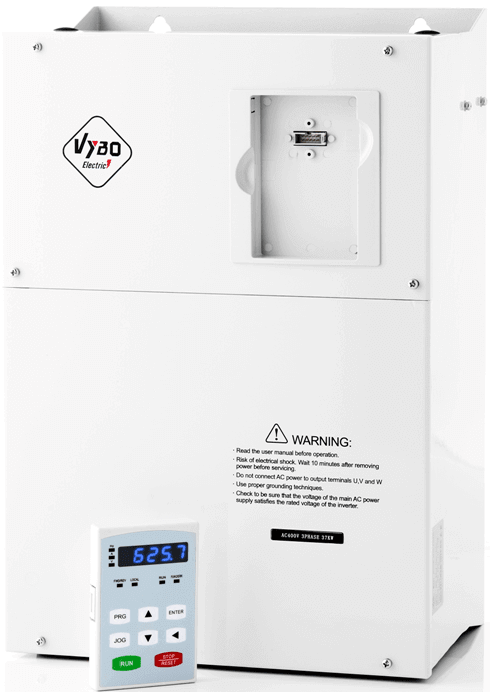

VYBO Electric V800 4T0900 je frekvenčný menič určený pre priemyselné aplikácie, v ktorých je pohon jedným z kľúčových prvkov výroby alebo technologického procesu. Menovitý výkon 90 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvárajú pevný základ pre zariadenia, kde je potrebné spojiť vysoký výkon s presným a dlhodobo stabilným riadením. Menovitý výstupný prúd 176 A a maximálny vstupný prúd 180 A zaraďujú tento model medzi riešenia pripravené na náročné pracovné režimy a vyššie prevádzkové zaťaženie.

Pri výkone 90 kW už býva rozhodujúce, aby menič pracoval predvídateľne nielen v ustálenom režime, ale aj pri rozbehu, pri prechodových stavoch a pri spomaľovaní. Profesionálna séria V800 je koncipovaná práve s dôrazom na takýto typ použitia. Model 4T0900 spája silový základ, komunikačnú pripravenosť a pokročilú optimalizáciu integrácie tak, aby vytváral stabilný riadiaci článok pre moderné priemyselné zariadenia.

Integrované vektorové riadenie pre presnú kontrolu nad pohonom

Hlavnou technickou prednosťou modelu je integrované vektorové riadenie. Menič podporuje V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Vektorové riadenie pomáha dosahovať pokojnejší chod, lepšiu stabilitu rýchlosti a istejšiu reakciu pri zmene záťaže. To je pri silových priemyselných pohonoch mimoriadne dôležité, pretože zmeny prevádzkového stavu sa premietajú do celej technológie. Séria V800 zároveň pracuje s lineárnou rampou, S-krivkou, automatickým zvýšením krútiaceho momentu, obmedzením prúdu a ďalšími optimalizačnými mechanizmami, ktoré podporujú plynulejší a čitateľnejší priebeh prevádzky.

Pokročilá optimalizácia integrácie pre čisté riadiace riešenie

Model V800 4T0900 prináša výbavu, ktorá uľahčuje návrh rozvádzača aj samotnej technológie. K dispozícii je integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentná funkcia, funkcia Emergency STOP (EMS) a možnosť pripojenia externého panelu. Zmena smeru otáčania cez externý vstup rozširuje možnosti ovládania a pomáha pri bezproblémovom začlenení meniča do automatizačnej logiky zariadenia.

Nechýba ani PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. Takáto kombinácia je veľmi cenná v technológiách, kde motor ovplyvňuje tlakové pomery, prietok, stabilitu média alebo celkový procesný režim. Menič tak neplní len výkonovú funkciu, ale pomáha aj pri riadení prevádzkového stavu technologického celku.

Brzdová jednotka v externom vyhotovení pre kontrolovaný pracovný cyklus

Model 4T0900 pracuje s brzdovou jednotkou v externom vyhotovení. Parametre brzdovej jednotky zahŕňajú výkon rezistora 7,5 kW, hodnotu odporu 9,4 Ω a odporúčaný výkon 90 kW. Takéto riešenie je dôležité v aplikáciách, kde je potrebné zvládať riadené spomalenie väčších pohonov, častejšie zmeny pracovného rytmu alebo vyššie nároky na presnosť dobehu.

Vysoký výkon motora prináša zároveň vyššie nároky na brzdenie a na stabilitu pri prechodových stavoch. Externé riešenie brzdovej jednotky vytvára vhodný základ pre aplikácie, kde je dôležitá predvídateľná reakcia pri zastavení a kde kvalita dobehu ovplyvňuje nadväznosť ďalších pracovných operácií. Pri modeli 4T0900 je preto brzdová jednotka dôležitou súčasťou celkovej prevádzkovej pripravenosti.

Technické údaje pre návrh výkonnej priemyselnej inštalácie

Preťažiteľnosť modelu dosahuje 120 % / 60 s v režime P a 150 % / 60 s v režime G. Odporúčaný prierez napäťového kábla je 70 mm² a odporúčaný istič 225 A. Približné výkonové straty dosahujú 2,3 kW, požadovaný prietok chladiaceho vzduchu 330 m³/hod, indukčnosť AC reaktora 0,12 mH a indukčnosť DC reaktora 0,014 mH. Model patrí do veľkosti F a krytie IP20 je určené pre vnútorné priemyselné prostredie.

Pri výkonoch tejto kategórie má rozhodujúci význam kvalitné odvetranie, správne dimenzovaná kabeláž, prehľadné oddelenie riadiacich a silových vedení a dôsledné uzemnenie. Tieto detaily priamo ovplyvňujú dlhodobú spoľahlivosť, teplotnú stabilitu aj EMC správanie celého riešenia. V800 4T0900 je preto pripravený pre prevádzky, kde je technická disciplína samozrejmosťou a kde sa od meniča očakáva konzistentný výkon každý deň.

Vhodný pre výkonné priemyselné technológie

V800 4T0900 sa hodí pre veľké dopravníkové linky, ventilátorové a odsávacie systémy, silové čerpacie aplikácie, miešacie technológie, dávkovacie procesy, manipulačné zariadenia, baliace linky, pomocné výrobné mechanizmy aj samostatné technologické uzly, kde je potrebné spojiť vysoký výkon s presným a stabilným riadením. Ide o model, ktorý popri silovom základe prináša aj profesionálny riadiaci charakter a výbavu pripravenú na moderné priemyselné nasadenie.
