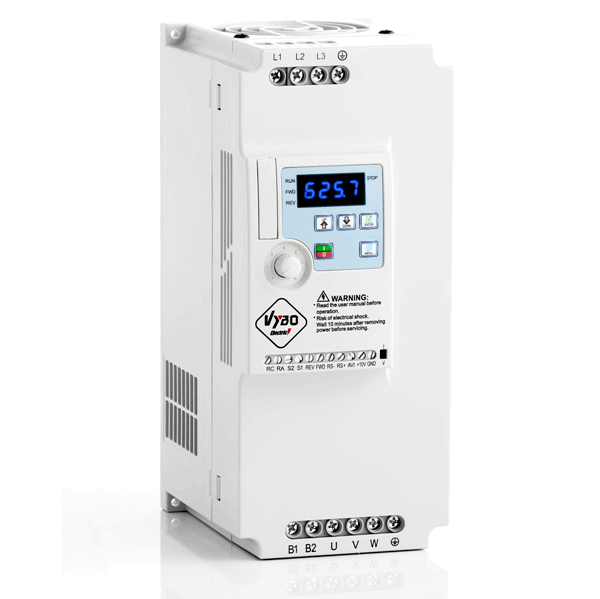

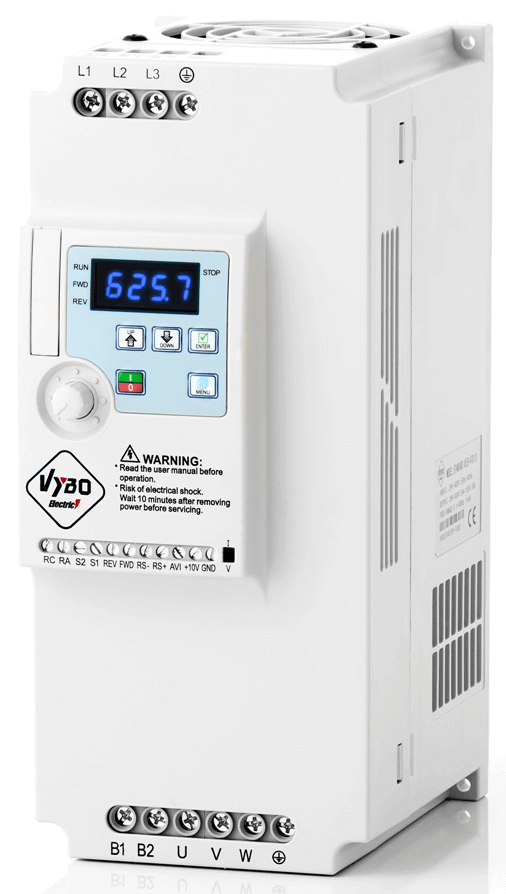

Typ: A550 Plus 4T0110, 11 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0110 |
| Veľkosť | C |
| Elektrické data | |
| Menovitý výkon | 11 kW |
| Maximálny vstupný prúd | 26 A |
| Menovitý výstupný prúd | 25,0 A |
| Odporúčaný výkon motora | 11 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 32 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 6 mm² |
| Približné výkonové straty | 457 W |
| Požadovaný prietok chladiaceho vzduchu | 130 m³/hod |
| Indukčnosť AC reaktora | 0,8 mH |
| Indukčnosť DC reaktora | 0,6 mH |
| Uťahovací moment | 4 až 6 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 0,8 kW |
| Hodnota odporu | 43 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 11 kW |
Dlhý popis produktu
Silný model pre technologické uzly s vyšším výkonom
A550 Plus 4T0110 je frekvenčný menič, ktorý sa uplatní všade tam, kde je pri riadení pohonu dôležitá výkonová rezerva, plynulé vedenie motora a spoľahlivosť pri dlhodobom zaťažení. Napájanie 3 x 400 V AC, regulovaný trojfázový výstup 3 x 0 – 400 V AC a menovitý výkon 11 kW predurčujú tento model na serióznejšie priemyselné nasadenie.
Brzdová jednotka podporuje náročnejšie pracovné cykly
Integrovaná brzdová jednotka s výkonom rezistora 0,8 kW a hodnotou odporu 43 Ω rozširuje možnosti použitia v aplikáciách, kde sa pracuje s výraznejšou zotrvačnosťou alebo s častejšími zmenami rýchlosti. Takéto riešenie pomáha stabilizovať prevádzku pri spomaľovaní aj pri náročnejšom pracovnom cykle.
Určený pre výrobu, logistiku aj technické hospodárstvo
Tento model sa hodí pre silnejšie dopravníkové trate, výkonnejšie ventilátory, čerpacie sústavy, miešacie technológie, odsávacie zariadenia, baliace linky, navíjacie a odvíjacie mechanizmy, manipulačné systémy, servisné pracoviská, technologické stanice, stroje s plynulým rozbehom aj zariadenia s požiadavkou na presnejšie procesné riadenie.
Riadenie a komunikácia pre modernú prevádzku
Menič ponúka V/F riadenie, PID reguláciu, PLC inteligentnú funkciu, prácu s pevnými rýchlosťami, externú zmenu smeru a komunikáciu cez RS485 MODBUS RTU. Prítomný je aj PTC vstup, digitálne vstupy, reléový výstup a podpora externého panela. Praktická je aj orientácia na procesné úlohy, vrátane regulácie tlaku a ochranných funkcií pri čerpadlovom charaktere záťaže.
Konštrukcia zodpovedajúca výkonovej triede 11 kW

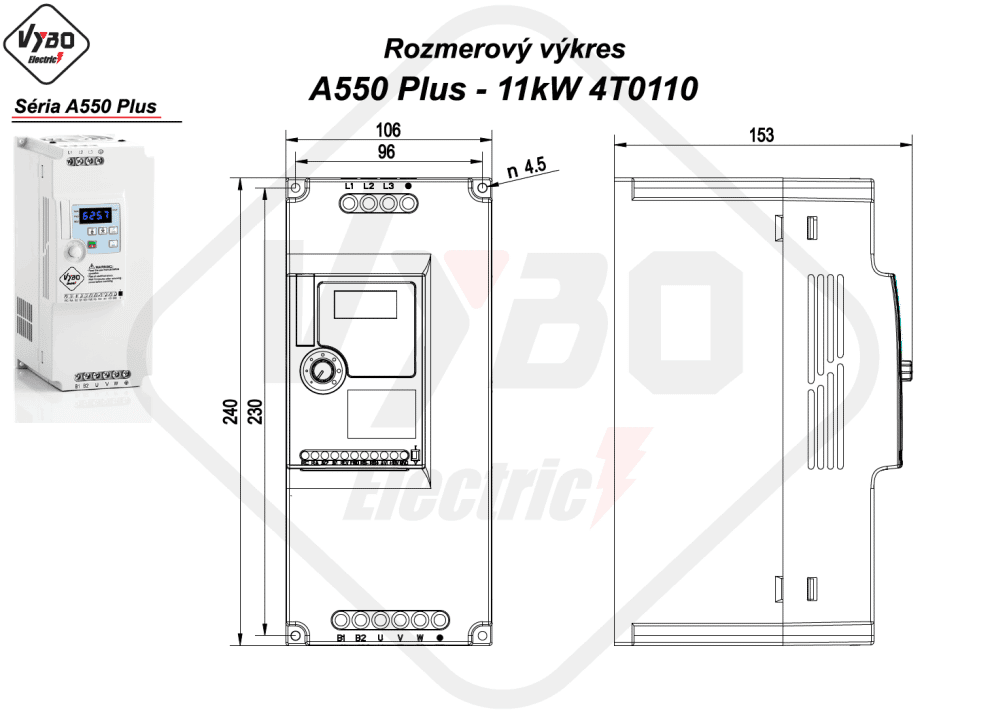

Veľkosť C s rozmermi 106 x 240 x 153 mm ponúka robustnejšie vyhotovenie pri rozumných nárokoch na priestor. Približné výkonové straty dosahujú 457 W, požadovaný prietok chladiaceho vzduchu 130 m³/hod a indukčnosť AC reaktora 0,8 mH. Maximálny vstupný prúd je 26 A, menovitý výstupný prúd 25,0 A, odporúčaný istič 32 A a prierez napájacieho kábla 3 x 6 mm².
