Frekvenčné meničeFrekvenčné meniče A550Frekvenčné meniče A550 na 400VFrekvenčný menič 7,5kW, A550 Plus-4T0075

Zľava!

Frekvenčný menič 7,5kW, A550 Plus-4T0075

Original price was: 352,00 €.Current price is: 266,00 €. bez DPH

frekvenčné meniče A550 Plus na 400V

Kontakt – predaj@vyboelectric.eu

Model	A550 Plus-4T0075
Výkon	7,5 kW
Max. menovitý vstupný prúd	14 A
Menovitý výstupný prúd	17,5 A
Vstupné napätie 50/60Hz	3 fázy 400 V
Prierez nap. kábla	4 mm²
Istič	32 A

Kategórie: Frekvenčné meniče, Frekvenčné meniče A550, Frekvenčné meniče A550 na 400V

Sme odborníci na frekvenčné meniče
24 hodín denne, 7 dní v týždni – urgentné dodávky veľkých frekvenčných meničov meničov
Sklad aj servisné stredisko máme v srdci Slovenska
Frekvenčné meniče odosielame priamo zo skladu
Vlastné vývojové stredisko a možnosť prispôsobenia produktov na mieru
Extra rýchle dodanie po celej republike
Voliteľné príslušenstvo k meničom

Frekvenčné meniče 7,5kW A550 Plus

Menič frekvencie A 550 Plus môžeme označiť za univerzálny integrovaný prístroj zaradzujúci do ekonomickej triedy, ktorý je špecifický jednoduchosťou prehľadnosťou svojich ovládacích prvkov. Vyhotovený je tak, aby plne vyhovoval požiadavkám klientov a preto je vytvorený na základe dlhoročných skúseností a pripomienok užívateľov. Model A 550 Plus je celý predprogramovaný, vďaka čomu je po pripojení do elektrickej siete ihneď pripravený na použitie. Užívateľ má možnosť ovládať ho nielen z panela, ale aj externe. Na to, aby sa menič rozbehol stačí stlačiť tlačidlo ŠTART a otáčanie okolo jeho osi sa dá jednoducho ovládať pomocou vstavaného gombíka. Vďaka stimulu, ktorý užívateľ dá meniču, sa jeho elektromotor automaticky zrýchli alebo spomalí.

Parametre frekvenčných meničov A550 Plus, 400V

V nasledujúcej tabuľke môžete nájsť komplexný prehľad údajov pre frekvenčné meniče série A550 Plus. Tabuľka obsahuje údaje o elektrických parametroch, technických parametroch, jednotlivých funkciách meničov a taktiež o montáži. Ak ste nenašli potrebné údaje v tabuľke, máte k dispozícii taktiež návod na použitie frekvenčných meničov a katalóg meničov v PDF v spodnej časti tejto webstránky. Môžete nás taktiež kontaktovať na našu kontaktnú e-mailovú adresu predaj@vyboelectric.eu alebo nám zavolajte na +421 944 105 361. S radosťou vám poskytneme všetky informácie, ktoré potrebujete k výberu vhodného zariadenia.

Vlastnosti – frekvenčné meniče 7,5kW

Funkcia zosilnenia točivého momentu elektromotora až o 30%
A 550 Plus je vhodný pre riadenie asynchrónnych a synchrónnych motorov
Zabudovaná brzdová jednotka u typov A550 Plus-4T0040 až A550 Plus-4T0450
Fyzické rozhranie RS 485 MODBUS sériovo zabudované
Komunikačné rozhranie MODBUS RTU
Bezpečnostná funkcia EMS okamžité zastavenie
Funkcia pre pripojenie PTC ochrany alebo termokontaktu elektromotora
Zabudovaný port pre externé umiestnenie ovládacieho panelu pomocou kábla
Zabudovaný PID, PLC, AVR, 2 časovače, atď.
Integrované sú 4 digitálne vstupy, 1 analógový vstup 0-10 V a 4-20 mA, 1 multifunkčný reléový výstup, atď.
Štandardy IEC 61800-5-1, IEC 61800-3 (prostredie 1 a 2, kategória C2)

Frekvenčné meniče A550 Plus v priemysle

Meniče frekvencie A550 Plus sú univerzálne prístroje, ktoré majú naozaj široký rozsah priemyselného použitia, a to už od bežných pohonov čerpadiel až po rôzne stroje na potápanie, rezanie atď. Bližšie uvádzame aj niektoré z najčastejšie sa vyskytujúcich oblastí, kde frekvenčné meniče A550 Plus zvyknú naši zákazníci využívať.

čerpadlá
vzduchotechnika
textil
potraviny
elektrické prevodovky
keramika
brúsky
odstredivé stroje
frézy
stroje na potápanie
rezacie stroje

Predaj frekvenčných meničov online

VYBO Electric a.s. je jedným z najväčších gigantov, zaoberajúcich sa predajom frekvenčných meničov na území Slovenskej a taktiež Českej republiky. Vďaka mnohoročným skúsenostiam v oblasti elektrotechniky prešli produkty značky VYBO Electric mimoriadne významným vývojom a v súčasnosti ich môžeme považovať za to najlepšie, čo v danej kategórii na trhu nájdeme. Vzhľadom na kvalitu a dlhú životnosť majú frekvenčné meniče A550 Plus od VYBO Electric taktiež naozaj nízku cenu. Keďže na prvom mieste je pre nás spokojnosť zákazníka, snažíme sa finančné náklady zákazníkov znížiť ešte viac. To realizujem spôsobom, že hradíme časť dopravných nákladov za vás. Za doručenie tovaru platíte teda oveľa nižšiu sadzbu ako je to bežné u iných obchodníkov. Poskytujeme taktiež bezplatné poradenstvo, ak máte teda nejaké otázky, ozvite sa a my urobíme všetko, čo je v našich silách, aby sme vám pomohli s nákupom. Tešíme sa na vaše správy !

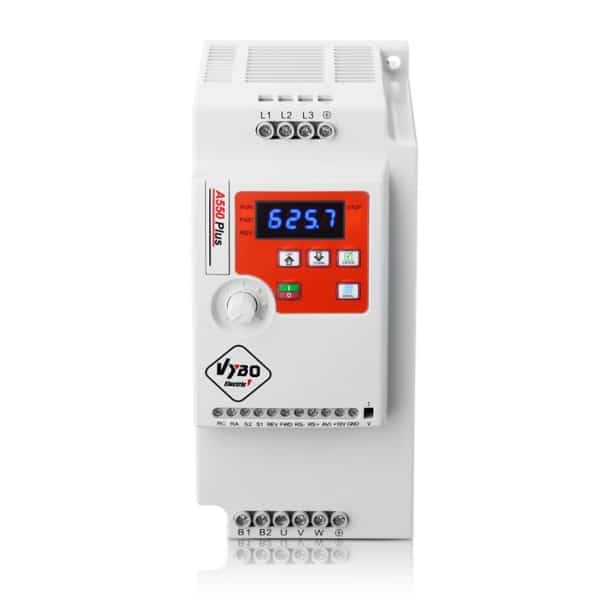

frekvenčný menič 7,5kW A550 Plus 400V model 4T0075

rozmerový výkres frekvenčný menič A550 Plus 4T0075

Podrobná technická špecifikácia

Typ modelu meniča A550 Plus	Menovitý výst. výkon (kW)	Menovitý vstupný prúd (A)	Menovitý výstúpný prúd (A)	Odporúčaný výkon motora (kW)
A550 Plus-4T0075	7,5	14	17,5	7,5

Vstupné napätie (V) 50/60Hz	Výkon motora (kW)	Odporúčaný prierez kábla (mm²)	Odporúčaný istič (A)
3 fázové 3×400 V	7,5	4	32

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie	Brzdný odpor		Brzdová jednotka	Odporúčaný výkon motora (kW)
	Výkon odporu (kW)	Hodnota odporu (Ω) (≥)
A550 Plus-4T0075	0,5	65	Zabudovaná BJ	7,5

Všeobecné technické parametre pre všetky typy A550 Plus

Menovité napätie, frekvencia	1PH vstup / 3PH výstup AC 230 V 50/60Hz…typ: 2S…
	1PH vstup / 1PH výstup AC 230 V 50/60Hz,..typ: S2S…S
	3PH vstup / 3PH výstup AC 400 V 50/60Hz ..typ: 4T
Rozsah napätia vstup	230V: 170 V – 240 V; 400 V:330 V – 440 V
Rozsah napätia výstup	230V: 0 – 230 V; 400 V:0 – 400 V
Spôsob riadenia	3 fázová sínusová pulzovo-šírková modulácia PWM
Indikácia	Prevádzkový stav / Definovanie alarmu / interaktívne nastavená frekvencia, skutočná výstupná frekvencia, výstupný prúd, výstupné otáčky, napätie DC zbernice, výstupné napätie, atď.
Rozsah výstupnej frekvencie	0.10 – 999.9 Hz
Rozlíšenie nastavenej frekvencie	Číslicový vstup: 0,01 Hz, Analógový vstup: 0,1% max. výstupnej frekvencie
Preťažiteľnosť	P typ: 120% po dobu 60 sekúnd
Nastavenie frekvencie	Analógovo: môže byť zvolený 0 až 10 V, 4 až 20 mA; Číslicovo: zadanie pomocou ovládacieho kolieska na ovládacom paneli alebo RS485 alebo tlačidlom HORE/DOLE. Možnosť kombinácie vstupov frekvencie X+Y;X-Y; Prepínanie medzi X a Y…Pozn.: AVI svorky je možné použiť na výber analógového napäťového vstupu (0-10 V) alebo analógový prúdový vstup (4 – 20 mA) cez spínač J2.
Riadenie zvýšenia krútiaceho momentu	Automatické riadenie: automatické zvýšenie krútiaceho momentu pri zaťažení pohonu. Manuálne riadenie: umožňuje nastaviť 0,0 – 30,0% zvýšenie krútiaceho momentu podľa potreby.
Multifunkčná vstupná svorkovnica	4 multifunkčné vstupné svorky, realizujúce funkcie vrátane riadenia rýchlosti pätnástich sekcií, chod programu, štvorstupňový spínač rýchlosti zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie
Multifunkčná výstupná svorkovnica	1 multifunkčná výstupná svorkovnica pre zobrazenie behu, nulovej rýchlosti, počítadla, vonkajšej abnormality, programových operácií a ďalších informácií a upozornení.
Nastavenie času zrýchlenia / spomalenia	0~999.9 s čas zrýchlenia / spomalenia možno nastaviť individuálne.
PID regulátor	Zabudovaný PID regulátor
Prídavné funkcie	JOG (typovanie); Swing (skoková) frekvencia; PLC funkcie
Riadenie na konštantný tlak	Režim „spánku“ SLP, detekcia vysokého tlaku hP; detekcia nízkeho tlaku LP; nútená cirkulácia kvapaliny proti zamŕzaniu; Regulácia prietoku; deteguje chod „na sucho“ LL; Regulácia PID na konštantný tlak
Typ komun. rozhrania	MODBUS
RS 485	Štandardná komunikačná funkcia RS485 (MODBUS RTU)
V/F riadenie	Nastavenie V/F krivky pre splnenie požiadaviek zaťaženia.
Pevná rýchlosť	Štyri multifunkčné vstupné svorkovnice, môžete nastaviť 4 pevné rýchlostné sekcie
Bezpečnostná funkcia EMS STOP	Systém „Emergency stop“ v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Auto. regulácia napätia	Môže byť zvolená automatická regulácia napätia
Počítadlo	Zabudované 2 skupiny počítadiel
Presnosť výstupnej fr.	0,01Hz
Prepätie	Môže byť nastavená ochrana pred prepätím
Podpätie	Môže byť nastavená ochrana pred podpätím
Iné ochrany	Skrat na výstupe, nadprúd, blokovanie parametrov atď.
EMC kompatibilita	IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy	EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Okolitá teplota	-10°C až 40°C (bez námrazy)
Okolitá vlhkosť	Max. 95% (bez kondenzácie) IEC 60068-2-3
Nadmorská výška	Pod 1000 m.n.m.
Vibrácie	Max. 0.5 g ; IEC 60068-2-6
Chladiaci režim	Nútené chladenie vzduchom
Stupeň krytia	IP20; vyhovuje EN/IEC 61800-5-1
Spôsob montáže	Na stenu alebo na 35mm DIN lištu

Výkonové parametre meničov série A550 Plus

Typ modelu meniča A550 Plus	Menovitý výst. výkon (kW)	Maximálny vstupný prúd (A)	Menovitý výstupný prúd (A)	Odporúčaný výkon motora (kW)
A550 Plus -2S0004 a S2….S*	0,4	5,4	2,4	0,4
A550 Plus -2S0007 a S2….S*	0,75	7,2	4,5	0,75
A550 Plus -2S0015 a S2….S*	1,5	10	7	1,5
A550 Plus -2S0022 a S2….S*	2,2	16	10	2,2
A550 Plus -2S0030 a S2….S*	3	23	16	3
3PH / 3PH AC 400 V ±15%
A550 Plus -4T0007	0,75	3,8	2,5	0,75
A550 Plus -4T0015	1,5	5	3,7	1,5
A550 Plus -4T0022	2,2	5,8	5	2,2
A550 Plus -4T0040	4	10	9	4
A550 Plus -4T0055	5,5	15	13	5,5
A550 Plus -4T0075	7,5	14	17,5	7,5
A550 Plus -4T0110	11	26	25	11
A550 Plus -4T0150	15	35	32	15
A550 Plus -4T0220	22	46	45	22
A550 Plus -4T0300	30	62	60	30
A550 Plus -4T0370	37	76	75	37

	Vstupné napätie (V) 50/60Hz	Výkon motora (kW)	Odporúčaný prierez kábla (mm²)	Odporúčaný istič (A)	Odporúčaný vstupný stýkač (A)
A550 Plus -2S0004 a S2….S*	1 fázové 1×230 V	0,4	2,5	10	10
A550 Plus -2S0007 a S2….S*		0,75	2,5	16	10
A550 Plus -2S0015 a S2….S*		1,5	4	16	16
A550 Plus -2S0022 a S2….S*		2,2	4	25	25
A550 Plus -2S0030 a S2….S*		3	6	32	32
A550 Plus -4T0004	3 fázové 3×400 V	0,4	2,5	6	6
A550 Plus -4T0007		0,75	2,5	6	6
A550 Plus -4T0015		1,5	2,5	10	10
A550 Plus -4T0022		2,2	2,5	10	10
A550 Plus -4T0040		4	4	16	16
A550 Plus -4T0055		5,5	4	20	16
A550 Plus -4T0075		7,5	4	32	25
A550 Plus -4T0110		11	6	32	25
A550 Plus -4T0150		15	6	40	32
A550 Plus -4T0185		18,5	10	50	40
A550 Plus -4T0220		22	10	63	50
A550 Plus -4T0300		30	16	100	65
A550 Plus -4T0370		37	25	100	80
A550 Plus -4T0450		45	35	125	95
A550 Plus -4T0550 – 4T1600		–	–	–	–

Tabuľka vhodných brzdových odporov A 550 Plus

Typ meniča frekvencie	Brzdný odpor		Brzdová jednotka	Odporúčaný výkon motora (kW)
Typ meniča frekvencie	Výkon odporu (kW)	Hodnota odporu (Ω) (≥)	Brzdová jednotka	Odporúčaný výkon motora (kW)
A550 PLus-2S0004	–	–	–	0,4
A550 PLus-2S0007	–	–	–	0,75
A550 PLus-2S0015	–	–	–	1,5
A550 PLus-2S0022	–	–	–	2,2
A550 Plus-2S0030	0,25	65	Zabudovaná BJ	3
A550 PLus-4T0004	–	–	–	0,4
A550 PLus-4T0007	–	–	–	0,75
A550 PLus-4T0015	–	–	–	1,5
A550 PLus-4T0022	–	–	–	2,2
A550 Plus-4T0040	0,3	130	Zabudovaná BJ	4
A550 Plus-4T0055	0,4	90	Zabudovaná BJ	5,5
A550 Plus-4T0075	0,5	65	Zabudovaná BJ	7,5
A550 Plus-4T0110	0,8	43	Zabudovaná BJ	11
A550 Plus-4T0150	1	32	Zabudovaná BJ	15
A550 Plus-4T0185	1,3	25	Zabudovaná BJ	18,5
A550 Plus-4T0220	1,5	22	Zabudovaná BJ	22
A550 Plus-4T0300	2,5	16	Zabudovaná BJ	30
A550 Plus-4T0370	3,7	12,6	Zabudovaná BJ	37
A550 Plus-4T0450	4,5	9,4	Zabudovaná BJ	45
A550 Plus-4T0550	–	–	Bez BJ	55
A550 Plus -4T0750	–	–	Bez BJ	75
A550 Plus-4T0900	–	–	Bez BJ	90
A550 Plus-4T1100	–	–	Bez BJ	110

Výkon	7,5 kW
Nominálny výstupný prúd	17,5 A
Napájacie napätie	3 x 400 V
Výstupné napätie	0 – 400 V
Výstupná frekvencia	0 – 999 Hz

Preťažiteľnosť v režime P (Normal Duty)	120% / 60s
Preťažiteľnosť v režime G (Heavy Duty)	X
Riadiaci režim V/F skalárne riadenie	✓
Riadiaci režim SVC vektorové s otvoreným okruhom	X
Riadiaci režim CLVC vektorové s uzavretým okruhom	X
Vstupy analógové	1
Vstupy digitálne	4
Výstupy analógové	X
Výstupy reléové	1
Výstupy s otvoreným kolektorom	X
Integrovaný brzdový tranzistor	✓
EMC filter	✓
+10 V výstup	✓
+24 V výstup	X
Vstup pre PTC	✓
Safe Torque Off (STO)	X
Emergency STOP (EMS)	✓
Integrovaný Ethernet	X
Integrovaný MODBUS RTU	✓
PROFIBUS	X
PG karta pre enkodér	X
PID + detekcia chodu na sucho LL + režim spánku SLP + detekcia vysokého/nízkeho tlaku HP/LP	✓
PLC inteligentná funkcia	✓
Pripojenie externého panelu (bežne do 50 m)	✓
Stupeň krytia IP 20	✓
Stupeň krytia IP 65	X
Zmena smeru otáčania cez externý vstup	✓
Zmena smeru otáčania z panelu	X
