Typ: V800 4T0055, 5,5 kW
| Všeobecné dáta | |
| Typ | V800 4T0055 |
| Veľkosť | B4T |
| Elektrické data | |
| Menovitý výkon | 5,5 kW |
| Maximálny vstupný prúd | 15 A |
| Menovitý výstupný prúd | 13 A |
| Odporúčaný výkon motora | 5,5 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 3200 Hz |
| Odporúčaný istič | 20 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 2,5 mm² |
| Približné výkonové straty | 0,19 kW |
| Požadovaný prietok chladiaceho vzduchu | 35 m³/hod |
| Indukčnosť AC reaktora | 1,5 mH |
| Indukčnosť DC reaktora | 0,6 mH |
| Uťahovací moment | 1,2 až 1,5 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 0,4 kW |
| Hodnota odporu | 90 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 5,5 kW |
Dlhý popis produktu
Menič pre výkonnejšie prevádzky s dôrazom na istotu a kontinuitu

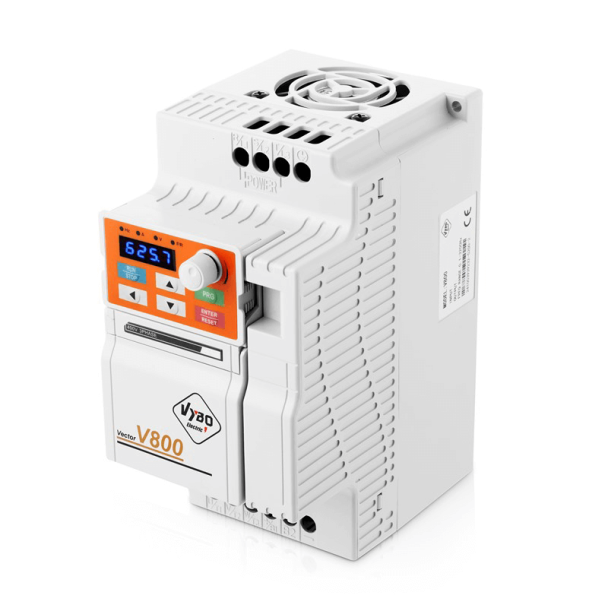

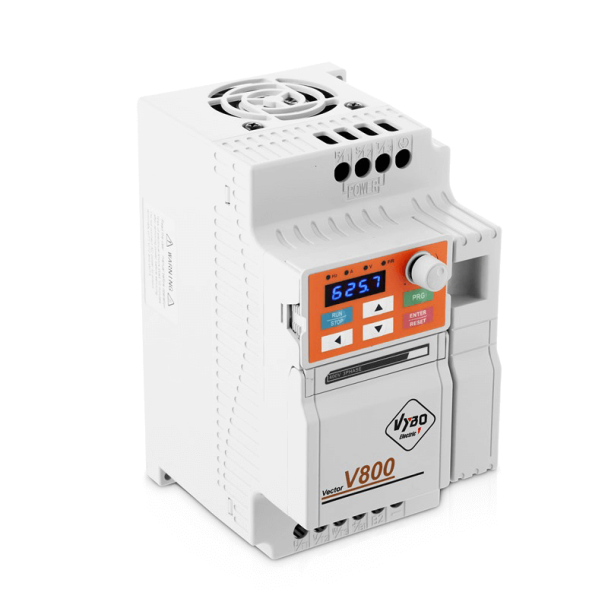

VYBO Electric V800 4T0055 je frekvenčný menič navrhnutý pre výkonnejšie priemyselné technológie, pri ktorých je rozhodujúce, aby pohon pracoval stabilne aj v nepretržitom alebo intenzívnejšom režime. Tento model s menovitým výkonom 5,5 kW je určený pre napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC. Maximálny vstupný prúd 15 A, menovitý výstupný prúd 13 A a odporúčaný výkon motora 5,5 kW z neho robia veľmi vhodný menič pre technologické linky, čerpacie systémy, ventilátorové zostavy aj výrobné zariadenia, kde už záleží na spoľahlivej výkonovej rezerve.
Pri takomto výkone sa menič často stáva jedným z najdôležitejších prvkov pracovného cyklu. Nestačí, aby iba menil frekvenciu. Musí zvládať rozbeh, zaťaženie, komunikáciu, spomaľovanie aj dlhodobú tepelnú stabilitu. Profesionálna séria V800 je práve na takéto úlohy konštruovaná a model 4T0055 ponúka presne tú kombináciu funkcií, ktorú si takáto prevádzka vyžaduje.
Integrované vektorové riadenie ako základ profesionálneho prejavu
V800 4T0055 podporuje V/F skalárne riadenie aj SFVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0–3200 Hz. Pri SFVC riadení je výstupná frekvencia 0–320 Hz. Práve integrované vektorové riadenie patrí medzi hlavné prednosti série V800 a výrazne pomáha pri presnejšom vedení motora, pri stabilite rýchlosti aj pri kontrole nad krútiacim momentom v náročnejšej prevádzke.
Otvorené vektorové riadenie je dôležité najmä tam, kde technológia musí reagovať pokojne a bez výrazných výkyvov. Menič využíva aj automatické zvýšenie krútiaceho momentu, lineárnu rampu, S-krivku, reguláciu napätia AVR a obmedzovanie prúdu aj krútiaceho momentu, čím znižuje riziko nežiaducich reakcií pri zmenových stavoch. Výsledkom je lepšia disciplína pohonu aj pri dlhšom dennom zaťažení.
Pokročilá optimalizácia integrácie a procesná výbava
Model 4T0055 ponúka pokročilú optimalizáciu integrácie, ktorá je v praxi veľmi cenná. K dispozícii sú digitálne a analógové vstupy, reléový výstup, výstup s otvoreným kolektorom, +10 V výstup, vstup pre PTC ochranu elektromotora, integrovaný EMC filter, MODBUS RTU, PLC inteligentná funkcia, pripojenie externého panela, Emergency STOP (EMS) a zmena smeru otáčania cez externý vstup. To umožňuje menič ľahko osadiť do náročnejších priemyselných schém bez potreby zbytočne rozširovať základnú výbavu.
Veľký význam má aj procesná vrstva funkcií. Menič pracuje s PID reguláciou, detekciou chodu na sucho, režimom spánku a detekciou vysokého alebo nízkeho tlaku. V čerpacích, ventilačných a procesných technológiách to znamená možnosť stabilnejšieho riadenia celého systému, nie iba mechanickej regulácie motora. Vďaka tomu model 4T0055 dobre zapadá do moderných priemyselných prevádzok.
Brzdová jednotka pre náročnejší pracovný rytmus
Model je vybavený integrovanou brzdovou jednotkou s výkonom rezistora 0,4 kW a s hodnotou odporu 90 Ω. Odporúčaný výkon tejto konfigurácie je 5,5 kW. Pri tejto výkonovej triede už brzdenie výrazne ovplyvňuje nielen presnosť zastavenia, ale aj prevádzkovú istotu pri častejšom cyklickom zaťažení. Brzdová jednotka tak pomáha udržať pokojnejší dobeh a zlepšuje opakovateľnosť celého pracovného priebehu.
Táto výbava sa osvedčí najmä pri technológiách, kde sa výkonnejší motor pravidelne rozbieha a zastavuje alebo kde pracovný proces vyžaduje svižnejšiu, ale kontrolovanú reakciu pohonu.
Technické a montážne parametre rámu B4T

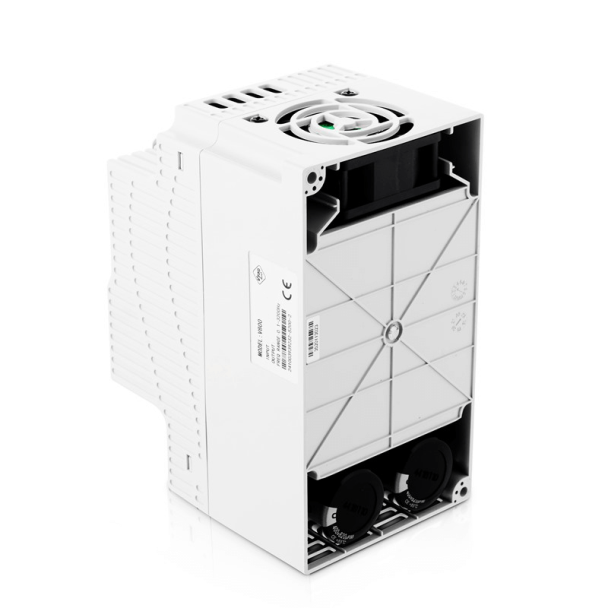

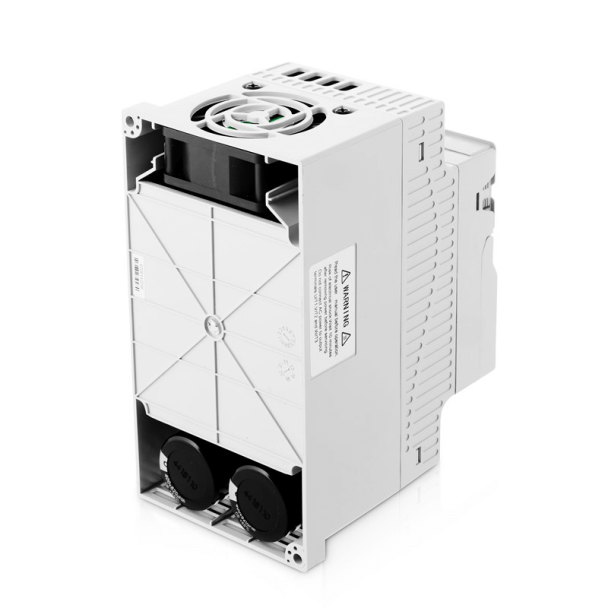

V800 4T0055 patrí do rámu B4T s rozmermi 100 × 183 × 143 mm a inštalačnými rozmermi 90 × 173 mm. Odporúčaný prierez napájacieho vodiča je 2,5 mm² a odporúčaný istič 20 A. Približné výkonové straty sú 0,19 kW, požadovaný prietok chladiaceho vzduchu 35 m³/hod, indukčnosť AC reaktora 1,5 mH, indukčnosť DC reaktora 0,6 mH a uťahovací moment 1,2 až 1,5 Nm. Krytie IP20 je určené pre vnútorné priemyselné prostredie.
Z hľadiska montáže je dôležité zabezpečiť vertikálne osadenie, dostatočný priestor pre chladenie a kvalitné uzemnenie. Pri výkonnejších meničoch totiž teplotný režim a korektné vedenie káblov priamo ovplyvňujú dlhodobú stabilitu aj životnosť. V800 je na takýto spôsob používania dobre pripravený a konštrukčne zodpovedá priemyselnému nasadeniu.
Oblasti použitia pre 5,5 kW model
Model 4T0055 sa hodí pre výkonnejšie ventilátory, čerpacie jednotky, odsávacie systémy, dopravníkové celky, miešacie zariadenia, dávkovacie linky, technologické nádrže, obehové okruhy, baliace pracoviská, manipulačné mechanizmy aj samostatné výrobné stroje, kde je dôležitá kombinácia výkonu, stability a procesnej výbavy. Výhodou je, že menič dokáže riešiť nielen samotný pohon, ale aj širší regulačný kontext technológie.
VYBO Electric V800 4T0055 tak predstavuje spoľahlivý priemyselný menič pre prevádzky, kde už ide o seriózne pracovné zaťaženie. Profesionálna filozofia série V800, integrované vektorové riadenie, komunikačná a procesná pripravenosť a brzdová jednotka z neho robia model pripravený na každodennú dlhodobú prácu.
