Typ: V800 4T0007, 0,75 kW
| Všeobecné dáta | |
| Typ | V800 4T0007 |
| Veľkosť | A4T |
| Elektrické data | |
| Menovitý výkon | 0,75 kW |
| Maximálny vstupný prúd | 3,8 A |
| Menovitý výstupný prúd | 2,5 A |
| Odporúčaný výkon motora | 0,75 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 3200 Hz |
| Odporúčaný istič | 6 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 1,5 mm² |
| Približné výkonové straty | 0,04 kW |
| Požadovaný prietok chladiaceho vzduchu | 20 m³/hod |
| Indukčnosť AC reaktora | 3,8 mH |
| Indukčnosť DC reaktora | 1,5 mH |
| Uťahovací moment | – Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 0,15 kW |
| Hodnota odporu | 300 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 0,75 kW |
Dlhý popis produktu
Presné riadenie pohonu pre menšie stroje a technologické moduly

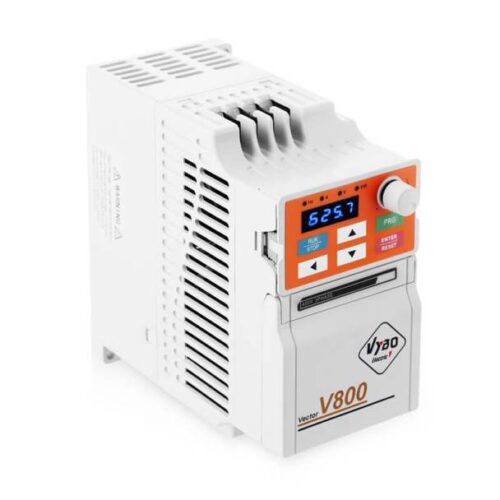

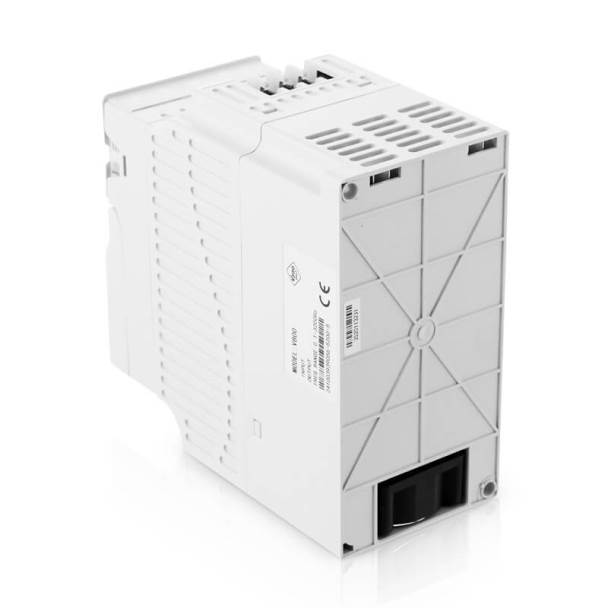

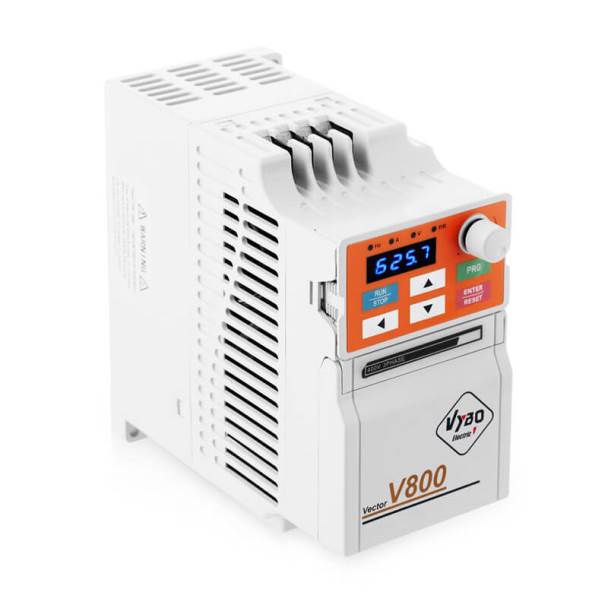

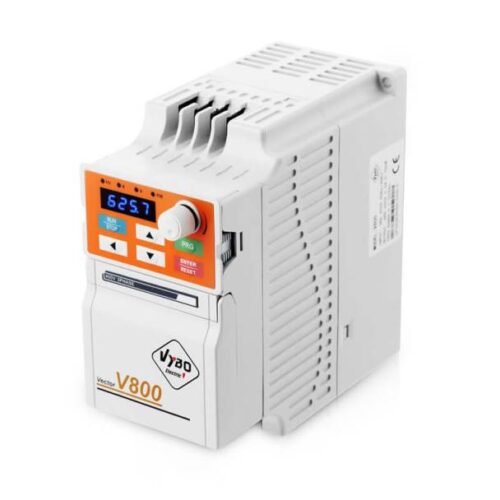

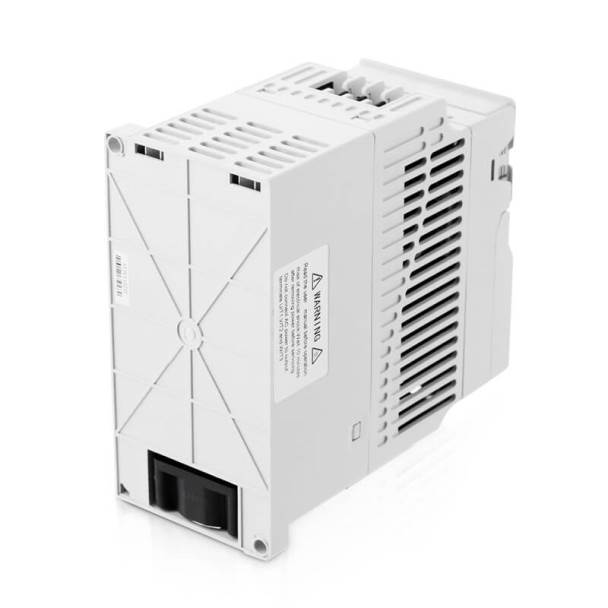

VYBO Electric V800 4T0007 je frekvenčný menič určený pre trojfázové napájanie 3 x 400 V / 50–60 Hz s výstupom 3 x 0–400 V AC. Menovitý výkon 0,75 kW, maximálny vstupný prúd 3,8 A a menovitý výstupný prúd 2,5 A z neho robia veľmi praktický model pre zariadenia, pri ktorých záleží na presnej regulácii rýchlosti, spoľahlivom rozbehu a kompaktnom osadení v skrini alebo stroji. Už pri tejto výkonovej úrovni je zrejmé, že séria V800 nie je jednoduchý základný menič, ale profesionálna rada pre priemysel s premysleným technickým základom.
Pri pohonoch okolo 0,75 kW býva rozhodujúce, či regulácia pôsobí presne a pokojne, alebo len mechanicky mení otáčky. Model 4T0007 je navrhnutý tak, aby pracoval kultivovane aj v zariadeniach, kde sa často štartuje, spomaľuje alebo mení pracovné tempo. Výsledkom je technicky istejší chod a menšia náchylnosť technológie na nežiaduce reakcie pri prechode medzi pracovnými stavmi.
Integrované vektorové riadenie a jasne definované režimy práce
Hlavnou prednosťou modelu je integrované vektorové riadenie, ktoré je charakteristické pre celú sériu V800. K dispozícii je V/F skalárne riadenie aj SFVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0–3200 Hz. Pri SFVC riadení je výstupná frekvencia 0–320 Hz. Tento rozdiel je dôležitý, pretože každý režim má iný charakter použitia a iný prínos pre konkrétnu aplikáciu.
SFVC režim prináša lepšie vedenie motora, pokojnejšiu reakciu na zmenu zaťaženia, stabilitu rýchlosti a presnejší prejav pohonu. V kombinácii s počiatočným krútiacim momentom, automatickým zvýšením krútiaceho momentu, reguláciou napätia AVR, lineárnou rampou a rampou typu S-krivka ide o riešenie, ktoré je dobre pripravené na reálnu priemyselnú prevádzku. Pri menších výkonoch práve táto úroveň riadenia veľmi často odlišuje priemyselný menič od obyčajnej regulácie frekvencie.
Výbava, ktorá uľahčuje integráciu do automatizácie
Séria V800 je postavená na pokročilej optimalizácii integrácie a model 4T0007 to potvrdzuje už pri svojej veľkosti. K dispozícii sú digitálne a analógové vstupy, reléový výstup, výstup s otvoreným kolektorom, +10 V výstup, vstup pre PTC ochranu elektromotora, integrovaný EMC filter, MODBUS RTU, PLC inteligentná funkcia a možnosť pripojenia externého panelu pri bežnej vzdialenosti do 50 m. Táto výbava uľahčuje začlenenie do PLC logiky, do samostatného stroja aj do servisne orientovaných zostáv.
Praktickým prínosom je aj to, že model podporuje Emergency STOP (EMS), zmenu smeru otáčania cez externý vstup a procesné funkcie ako PID reguláciu, detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. Tieto prvky zvyšujú využiteľnosť meniča aj v aplikáciách, kde motor neplní len mechanickú úlohu, ale vstupuje do širšieho procesného riadenia.
Brzdová jednotka ako praktická súčasť každodennej prevádzky
Veľkou výhodou modelu je integrovaná brzdová jednotka. Pri tomto vyhotovení pracuje s výkonom rezistora 0,15 kW a s hodnotou odporu 300 Ω. Odporúčaný výkon tejto konfigurácie je 0,75 kW, teda zodpovedá samotnému modelu. V prevádzke sa to prejavuje lepšou kontrolou nad dobehom a presnejším správaním pri zastavení, čo je dôležité pri opakovanej práci v kratších cykloch aj pri mechanizmoch, ktoré musia reagovať s väčšou presnosťou.
Brzdová jednotka zvyšuje praktickú použiteľnosť najmä tam, kde sa pohon pravidelne rozbieha a zastavuje alebo kde má technológia citlivejšie reagovať na zmenu pracovného rytmu.
Rozmery, istenie a montážny základ

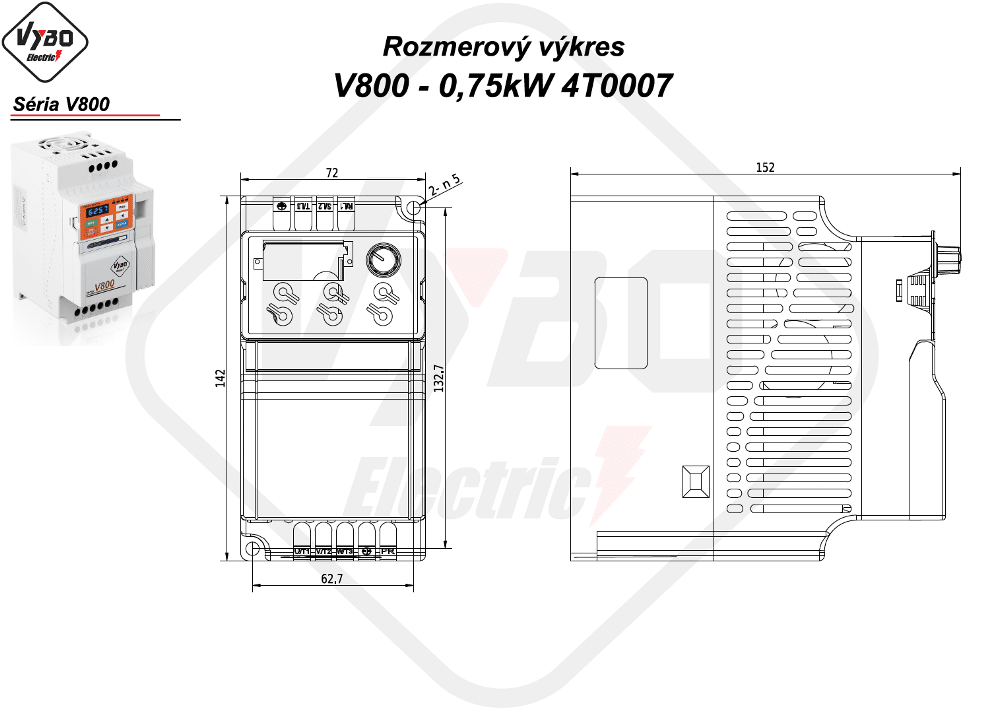

Model patrí do rámu A4T a jeho rozmery sú 72 × 142 × 152 mm. Inštalačné rozmery 62,7 × 132,7 mm sú vhodné pre kompaktné rozvádzače aj menšie priemyselné skrine. Odporúčaný prierez napájacieho vodiča je 1,5 mm² a odporúčaný istič 6 A. Približné výkonové straty sú 0,04 kW, požadovaný prietok chladiaceho vzduchu 20 m³/hod, indukčnosť AC reaktora 3,8 mH a indukčnosť DC reaktora 1,5 mH. Krytie IP20 je určené pre montáž vo vnútornom prostredí.
Pri montáži je vhodné dodržať vertikálne osadenie, dostatočné prúdenie vzduchu a oddelenie silových a riadiacich káblov. Tieto zásady pomáhajú udržať stabilnú teplotu, dobré EMC správanie a spoľahlivú prevádzku aj v technológiách, ktoré pracujú dlhšie alebo vo frekventovanejšom režime. Pri kompaktnom priemyselnom meniči je kvalitná montáž rovnako dôležitá ako samotné parametre na štítku.
Prirodzené oblasti použitia
V800 4T0007 sa prirodzene hodí pre ventilátory, menšie odsávanie, kompaktné čerpacie systémy, filtračné moduly, laboratórne technológie, dávkovacie zariadenia, menšie dopravníky, baliace a etiketovacie uzly, miešacie mechanizmy, servisné stroje, pomocné výrobné celky aj jednoúčelové priemyselné zariadenia. Uplatní sa všade tam, kde je potrebná presná regulácia a zároveň jednoducho integrovateľná priemyselná výbava bez nadbytočne komplikovaného návrhu.
VYBO Electric V800 4T0007 tak prináša veľmi vyváženú kombináciu kompaktnosti, presného riadenia a priemyselného charakteru. Vektorová séria V800, komunikácia MODBUS RTU, procesné funkcie, integrovaná brzdová jednotka a pripravenosť na automatizáciu robia z tohto modelu spoľahlivý menič pre každodenné nasadenie.
