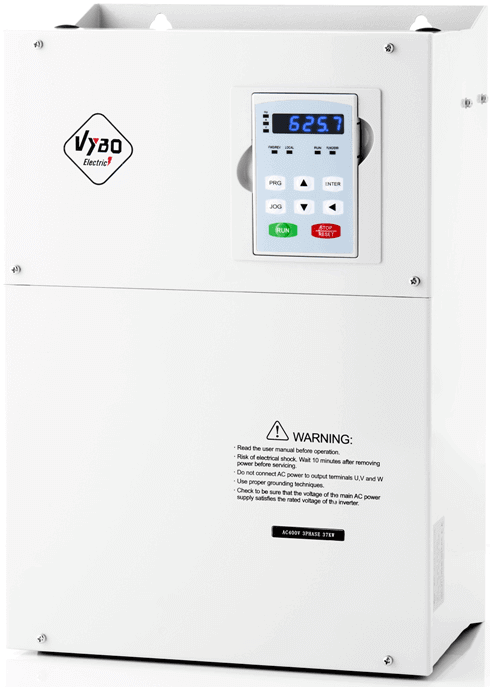

Frekvenčný menič 45kW, V800-4T0450

Dlhý popis produktu

Priemyselný menič pre technológie, kde je dôležitá stabilita aj dynamika

VYBO Electric V800 4T0450 je frekvenčný menič navrhnutý pre priemyselné pohony, pri ktorých sa spája vysoký výkon s požiadavkou na presné a prevádzkovo isté riadenie. Menovitý výkon 45 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvárajú spoľahlivý základ pre zariadenia, kde motor pracuje ako nosná časť technologického procesu. Menovitý výstupný prúd 90 A a maximálny vstupný prúd 92 A potvrdzujú, že ide o model pripravený na seriózne priemyselné nasadenie v režime, kde sa očakáva stabilita, presnosť a dlhodobá prevádzková istota.

Séria V800 patrí medzi profesionálne frekvenčné meniče pre priemysel a pri modeli 4T0450 je dobre vidieť, že nejde len o výkonovú jednotku. Dôležitou súčasťou jeho charakteru je schopnosť udržať plynulý priebeh rozbehu, pokojný chod pri zaťažení a presne riadený dobeh pri spomaľovaní. V praxi to znamená menšiu prevádzkovú neistotu, lepšiu kontrolu nad motorom a vhodný základ pre zariadenia, ktoré pracujú v opakovaných cykloch alebo v dlhodobo zaťaženom režime.

Integrované vektorové riadenie ako základ profesionálneho správania pohonu

Hlavnou technickou výhodou série V800 je integrované vektorové riadenie. Model 4T0450 podporuje V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Pri vyšších výkonoch má kvalita riadenia zásadný význam. Ak motor pracuje v technologickom uzle, kde sa mení zaťaženie alebo kde je dôležitá stabilita pracovného rytmu, menič musí reagovať čitateľne a bez zbytočných výkyvov. Vektorové riadenie pomáha udržiavať stabilnejšiu rýchlosť a kultivovanejšiu reakciu na prevádzkové zmeny. K tomu sa pridávajú lineárna rampa, S-krivka, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie optimalizačné funkcie, ktoré podporujú pokojný a presný chod celej technológie.

Pokročilá optimalizácia integrácie pre moderné priemyselné riešenia

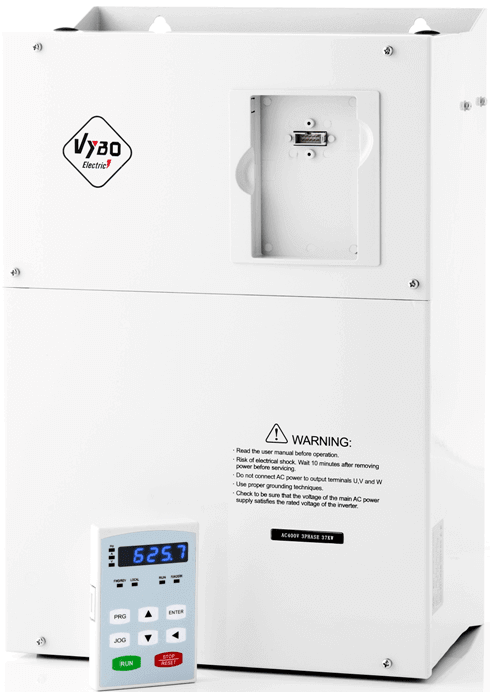

Model V800 4T0450 je navrhnutý tak, aby sa dal jednoducho a čisto začleniť do automatizácie. Výbava zahŕňa integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentnú funkciu, funkciu Emergency STOP (EMS) a možnosť pripojenia externého panelu. Zmena smeru otáčania je riešená cez externý vstup, čo uľahčuje nasadenie v linkových a strojových aplikáciách, kde sa pracuje s nadradeným riadením alebo s pevne definovanou logikou procesu.

Súčasťou výbavy je aj PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. To z meniča robí funkčný prvok aj pre technológie, kde sa sleduje správanie systému ako celku a kde motor ovplyvňuje nielen pohyb, ale aj priebeh procesu. Takáto výbava pomáha zjednodušiť návrh zariadenia a zároveň zvyšuje jeho prevádzkovú prehľadnosť.

Integrovaná brzdová jednotka pre istejší dobeh výkonného pohonu

Model 4T0450 je vybavený integrovanou brzdovou jednotkou, čo je pri výkonovej triede 45 kW významná praktická výhoda. Dáta brzdovej jednotky zahŕňajú výkon rezistora 3,7 kW, hodnotu odporu 12,6 Ω a odporúčaný výkon 45 kW. Pri technológiách s častejším spomaľovaním, s požiadavkou na presný dobeh alebo s vyššími nárokmi na pracovný rytmus tak menič poskytuje dôležitú rezervu a lepšiu kontrolu nad prechodom medzi jednotlivými režimami.

Pri výkonnejších strojoch má kvalita brzdenia priamy vplyv na výslednú disciplínu technológie. Kontrolované spomalenie pomáha znižovať prevádzkové rázy, zlepšuje opakovateľnosť pracovného cyklu a podporuje plynulejšiu spoluprácu s ostatnými časťami zariadenia.

Elektrické parametre a pripravenosť na dlhodobé zaťaženie

Preťažiteľnosť modelu dosahuje 120 % / 60 s v režime P a 150 % / 60 s v režime G, čo poskytuje vhodnú rezervu aj pri prechodových pracovných stavoch. Odporúčaný prierez napäťového kábla je 25 mm² a odporúčaný istič 100 A. Približné výkonové straty dosahujú 1,18 kW, požadovaný prietok chladiaceho vzduchu 170 m³/hod, indukčnosť AC reaktora 0,16 mH a indukčnosť DC reaktora 0,03 mH. Model patrí do veľkosti E a jeho krytie IP20 je určené pre vnútorné priemyselné prostredie.

Pri montáži je dôležité počítať s kvalitným odvetraním, vertikálnym osadením, správnym oddelením silových a riadiacich vedení a spoľahlivým uzemnením. Práve tieto detaily majú pri výkonných meničoch zásadný vplyv na dlhodobú spoľahlivosť, EMC správanie a stabilitu celej technológie. V800 4T0450 je preto vhodné vnímať ako profesionálny riadiaci prvok, ktorý dokáže pri korektnej inštalácii veľmi dobre naplniť požiadavky moderného priemyselného nasadenia.

Vhodný pre zariadenia s vyšším výkonom a nárokmi na presnosť

V800 4T0450 sa hodí pre výkonnejšie dopravníkové technológie, ventilátorové zostavy, odsávacie systémy, čerpacie zariadenia, miešacie a dávkovacie celky, baliace a manipulačné pracoviská, procesné linky aj samostatné výrobné uzly, kde je dôležitá stabilita a presne riadený pohon. Tento model spája výkon 45 kW s profesionálnym riadením, komunikačnou pripravenosťou a výbavou, ktorá má v reálnej prevádzke jasný technický prínos.
