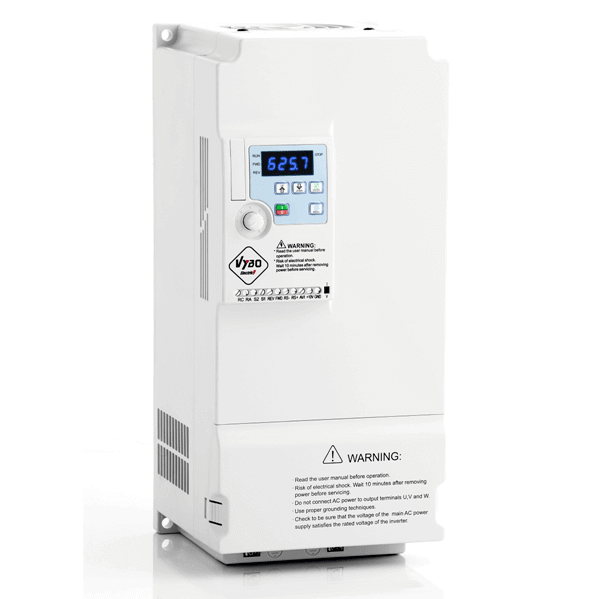

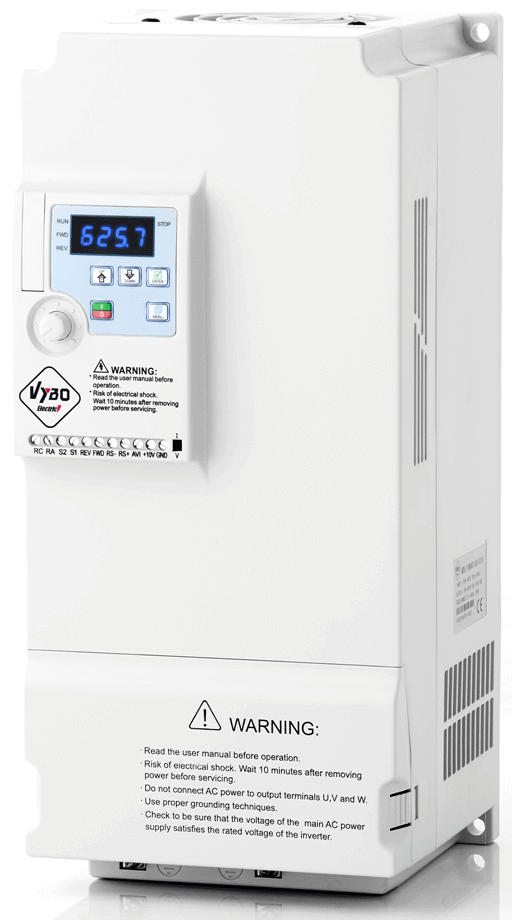

Typ: A550 Plus 4T0185, 18,5 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0185 |
| Veľkosť | D |
| Elektrické data | |
| Menovitý výkon | 18,5 kW |
| Maximálny vstupný prúd | 39 A |
| Menovitý výstupný prúd | 37 A |
| Odporúčaný výkon motora | 18,5 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 50 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 10 mm² |
| Približné výkonové straty | 667 W |

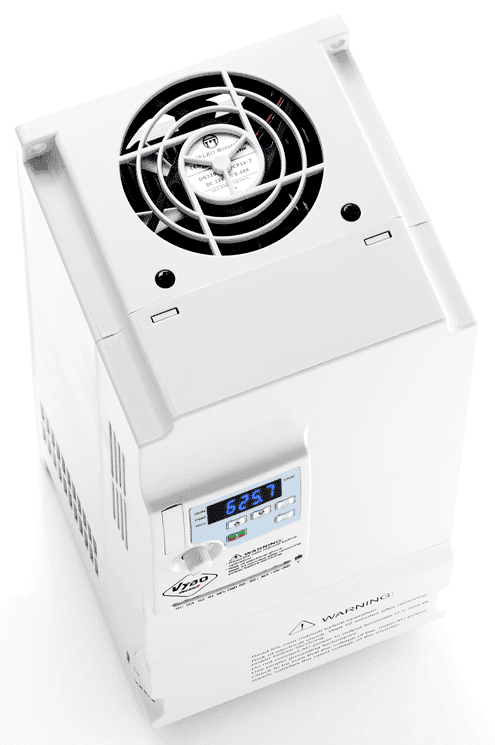

| Požadovaný prietok chladiaceho vzduchu | 170 m³/hod |
| Indukčnosť AC reaktora | 0,42 mH |
| Indukčnosť DC reaktora | 0,35 mH |
| Uťahovací moment | – Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 1,3 kW |
| Hodnota odporu | 25 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 18,5 kW |
Dlhý popis produktu
Výkonné riešenie pre náročné priemyselné technológie
A550 Plus 4T0185 je frekvenčný menič navrhnutý pre aplikácie, kde sa pracuje s vyšším mechanickým zaťažením, s väčšími výkonovými nárokmi a s požiadavkou na spoľahlivú reguláciu. Pri napájaní 3 x 400 V AC poskytuje plynule riadený výstup 3 x 0 – 400 V AC a výkon 18,5 kW, čo ho predurčuje na dôležité pohony vo výrobe aj v technickom hospodárstve.
Integrovaná brzdová jednotka pre vyššiu prevádzkovú istotu
Model obsahuje integrovanú brzdovú jednotku s výkonom rezistora 1,3 kW a hodnotou odporu 25 Ω. Tento prvok je dôležitý najmä pri zariadeniach s vyššou zotrvačnosťou, pri cyklickom spomaľovaní alebo pri technológiách, kde sa očakáva presnejšie riadenie dynamiky pohybu.
Uplatnenie v prevádzkach s vyšším výkonom a nárokmi
Tento model sa hodí pre výkonné dopravníky, ventilátory väčších jednotiek, čerpacie zostavy, miešacie technológie, odsávacie systémy, navíjacie linky, manipulačné celky, výrobné linky, servisné technológie, priemyselné pracoviská aj pre zariadenia, kde sa strieda viacero prevádzkových stavov. Vhodný je všade tam, kde je dôležitá schopnosť prispôsobiť rýchlosť procesu bez zbytočných mechanických rázov.
Výbava pre automatizáciu a procesné riadenie
Menič podporuje V/F riadenie, PID reguláciu, pevné rýchlosti, PLC inteligentnú funkciu, externé ovládanie smeru a komunikáciu cez RS485 MODBUS RTU. K dispozícii sú digitálne vstupy, reléový výstup, PTC vstup, analógové riadenie aj podpora externého panela. Vďaka tomu je vhodný aj pre náročnejšie riadené sústavy.
Konštrukcia a parametre zodpovedajúce výkonu 18,5 kW

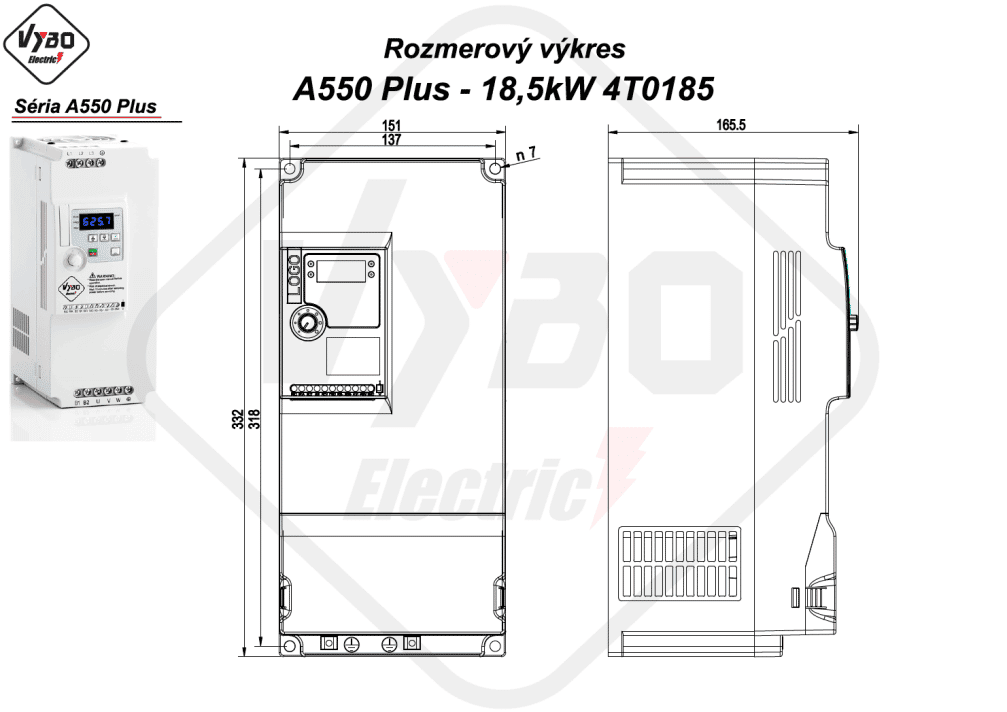

Veľkosť D a rozmery 151 x 332 x 165,5 mm ponúkajú robustné rozvádzačové vyhotovenie. Približné výkonové straty dosahujú 667 W, požadovaný prietok chladiaceho vzduchu 170 m³/hod a indukčnosť AC reaktora 0,42 mH. Maximálny vstupný prúd je 39 A, menovitý výstupný prúd 37 A, odporúčaný istič 50 A a prierez napájacieho kábla 3 x 10 mm².
