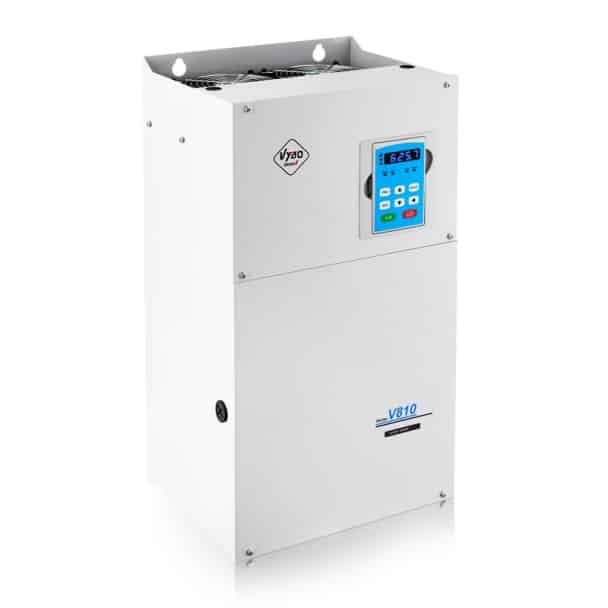

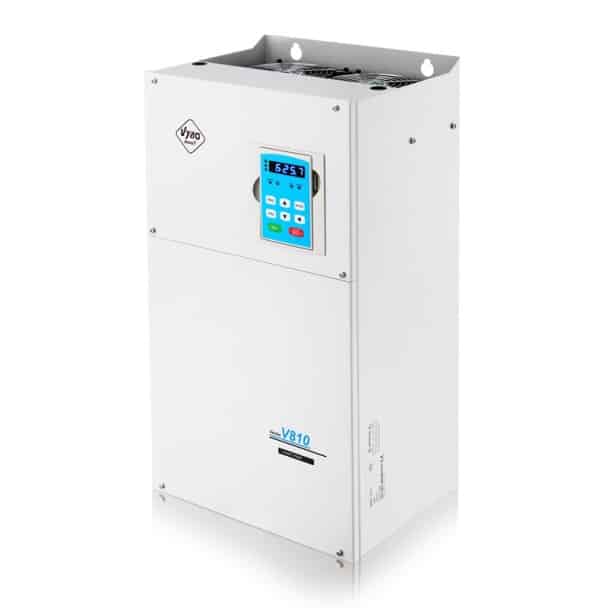

Frekvenčný menič 160kW, V810-4T1600

Dlhý popis produktu

Frekvenčný menič V810-4T1600 pre 160 kW pohony s vysokou nárokovou dynamikou

Frekvenčný menič V810-4T1600 je určený pre trojfázové napájanie 3 x 400 V a pre riadenie pohonov s výkonom 160 kW. Ide o priemyselné riešenie pre prevádzky, kde sa očakáva stabilný rozbeh, presná regulácia a spoľahlivý chod aj pri náročných pracovných cykloch. Tento model patrí do konštrukčnej veľkosti D, má menovitý výstupný prúd 300 A, maximálny vstupný prúd 290 A, odporúčaný prierez napájania 1x(3×150) mm2 a odporúčané poistky 350 A. Hmotnosť zariadenia je 54 kg. Rozmery skrine sú 420 x 730 x 790 x 330 mm, montážny rozmer 300 x 765 x Φ11. Inštalácia je určená na stenu alebo do rozvádzača.

Presný výkon aj pri náročnom zaťažení

Model V810-4T1600 je navrhnutý tak, aby vedel pracovať v rôznych režimoch riadenia podľa potrieb technológie. K dispozícii je V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Práve uzavretá slučka dáva priestor na veľmi presné riadenie rýchlosti, lepšiu odozvu systému a stabilný chod aj vtedy, keď sa mení mechanická záťaž alebo pracovný odpor pohonu. Maximálna frekvencia v režimoch SFVC a CLVC je 0 až 300 Hz. Vo V/F režime je k dispozícii rozsah 0 až 3200 Hz. Digitálne nastavenie frekvencie pracuje s rozlíšením 0,01 Hz a nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz, pričom sa automaticky prispôsobuje charakteru zaťaženia.

V praxi to znamená, že menič dokáže podporiť pokojný rozbeh, presnejšie držanie rýchlosti a čitateľnejšie správanie celého pohonu. Dôležité je to v technológiách, kde sa pohybujú veľké hmoty, kde dochádza k pravidelným zmenám odporu alebo kde proces vyžaduje plynulý prechod medzi jednotlivými pracovnými stavmi. V810-4T1600 nachádza prirodzené miesto pri drvičoch, dopravníkových systémoch, miešacích uzloch, extrúznych zariadeniach, technologických čerpadlách, vzduchotechnických zostavách, kompresorových blokoch, odstredivkách, navíjacích mechanizmoch aj pri zdvíhacích zariadeniach. V každej z týchto oblastí je prínosom najmä kontrolovaný chod a možnosť jemného doladenia riadenia podľa konkrétneho procesu.

Výbava pripravená pre automatizáciu

Silnou stránkou tohto modelu je rozsah komunikačných a riadiacich možností. Štandardne je k dispozícii MODBUS RTU. Ako voliteľné riešenie je podporovaný PROFIBUS-DP a CanOpen. Riadiaca doska má port pre PROFIBUS kartu alebo PG kartu, čo pomáha pri presnejšom riadení, spätnej väzbe a začlenení do nadradeného systému. Táto výbava podporuje maximálnu optimalizáciu integrácie a dáva projektantom aj integrátorom väčšiu voľnosť pri návrhu celej technológie.

V810-4T1600 je vybavený 8 digitálnymi vstupmi. Svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky umožňujú voľbu PNP alebo NPN. Pre analógové riadenie sú k dispozícii 2 analógové vstupy, z ktorých jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť zahŕňa 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Menič podporuje aj PG karty pre enkodér alebo riešenia s resolverom. Pripravené je aj doplnenie vstupných a výstupných kariet, čo je dôležité všade tam, kde sa systém postupne rozširuje alebo kde je potrebné prispôsobiť riadenie konkrétnej výrobnej logike.

Brzdenie a ochranné funkcie pre prevádzkovú istotu

Pri modeli V810-4T1600 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 6500*2 W s hodnotou 6,3*2 Ω. Brzdiaci moment je uvedený 125 % pri 10 % ED. Externá brzdová jednotka je dôležitou súčasťou tam, kde sa vyžaduje kontrolované spomaľovanie, opakované brzdenie alebo presnejší dobeh bez zbytočných výkyvov. Pri správne navrhnutom zapojení pomáha udržať technológiu v stabilnom rytme aj pri dynamickejšom pracovnom režime.

Menič ponúka aj viacero funkcií, ktoré zvyšujú istotu prevádzky. K dispozícii je DC brzdenie, zabudovaný PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC a implementácia až 16 prednastavených rýchlostí pomocou jednoduchej PLC funkcie. Nechýba vstup pre PTC, PTO alebo TK tepelnú ochranu motora a ani bezpečnostná funkcia STO. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie aj preťaženie. Pri vektorovom riadení je k dispozícii aj vysoký počiatočný krútiaci moment a preťažiteľnosť v G režime 60 s pri 150 % menovitého prúdu a 3 s pri 180 % menovitého prúdu.

Konštrukcia pre dlhodobé priemyselné nasadenie

V810-4T1600 je určený na vnútornú inštaláciu. Pracuje pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Robustná kovová skriňa a priemyselná výbava z neho robia spoľahlivý základ pre technológie, v ktorých sa vyžaduje presné riadenie, vysoká kvalita a možnosť prispôsobenia komunikácie aj I/O výbavy podľa konkrétneho projektu.
