Frekvenčný menič 160kW, V800-4T1600

Dlhý popis produktu

Priemyselný menič pre pohony, ktoré pracujú bez priestoru na kompromisy

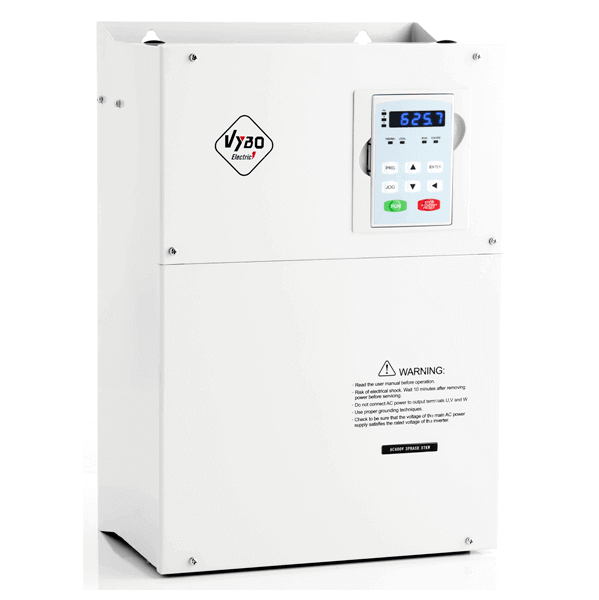

VYBO Electric V800 4T1600 je frekvenčný menič navrhnutý pre zariadenia, v ktorých pohon nesie podstatnú časť technologického výkonu a kde sa od riadenia vyžaduje presnosť, disciplína a schopnosť spoľahlivo fungovať aj pri vysokom zaťažení. Menovitý výkon 160 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0 – 400 V AC vytvárajú robustný základ pre výrobné a procesné prevádzky, kde motor pracuje intenzívne, často dlhodobo a bez väčšieho priestoru na nepredvídateľné správanie. Menovitý výstupný prúd 300 A a maximálny vstupný prúd 310 A potvrdzujú pripravenosť na silové priemyselné aplikácie.

Pri tejto výkonovej úrovni už nejde len o samotné rozbehnutie elektromotora. Rozhodujúca je schopnosť udržať motor v stabilnom režime pri zmene záťaže, pri dlhšom zaťažení, pri presne definovaných prechodoch medzi pracovnými stavmi a pri náročnejších požiadavkách na dobeh. Profesionálna rada V800 je zameraná práve na takýto typ nasadenia. Model 4T1600 preto ponúka kombináciu silového výkonu, riadiacej presnosti a výbavy, ktorá pomáha vytvoriť spoľahlivý a dobre čitateľný technologický celok.

Integrované vektorové riadenie pre kultivovaný prejav aj pri vysokom výkone

Najdôležitejšou technickou vlastnosťou modelu je integrované vektorové riadenie. K dispozícii je V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Vektorové riadenie pomáha zlepšovať stabilitu rýchlosti, znižovať nežiaduce výkyvy pri zaťažení a podporovať pokojnejší priebeh rozbehu aj spomaľovania. V sérii V800 sú navyše zapracované aj ďalšie optimalizačné prvky, medzi ktoré patrí lineárna rampa, S-krivka, automatické zvýšenie krútiaceho momentu a obmedzenie prúdu. Spoločne vytvárajú funkčný základ pre technológie, ktoré potrebujú čistú odozvu a predvídateľný priebeh prevádzky bez zbytočných nestabilít.

Pokročilá optimalizácia integrácie pre priemyselnú automatizáciu

Model V800 4T1600 je pripravený na nasadenie v modernom priemyselnom prostredí, kde sa očakáva bezproblémová komunikácia aj pohodlné začlenenie do riadenia. Výbava zahŕňa integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentnú funkciu, funkciu Emergency STOP (EMS) a možnosť pripojenia externého panelu. Zmena smeru otáčania cez externý vstup rozširuje možnosti použitia v zariadeniach s nadradeným riadením aj v samostatných technologických celkoch.

Praktickú hodnotu zvyšuje aj PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. Táto kombinácia otvára priestor na nasadenie v procesných technológiách, kde sa sleduje nielen rýchlosť motora, ale aj správanie média, tlakových pomerov alebo výkonu systému ako celku. Menič tak môže plniť dôležitú úlohu aj v aplikáciách, ktoré vyžadujú presnejšiu reakciu na stav procesu.

Brzdová jednotka v externom vyhotovení ako dôležitý prvok pracovnej stability

Model 4T1600 využíva brzdovú jednotku v externom vyhotovení. Parametre brzdovej jednotky zahŕňajú výkon rezistora 6,5 x 2 kW, hodnotu odporu 6,3 x 2 Ω a odporúčaný výkon 160 kW. Takéto riešenie je veľmi dôležité všade tam, kde sa pracuje s väčšími mechanickými hmotami, s častým spomaľovaním alebo s požiadavkou na presne zvládnutý dobeh zariadenia.

Pri výkonoch tejto kategórie sa kvalita brzdenia výrazne premieta do celej technológie. Ak je potrebné udržať stabilný pracovný rytmus, presnú nadväznosť operácií alebo kultivovaný priebeh zastavenia, správne vyriešená brzdová jednotka je zásadným prvkom. Externé vyhotovenie preto dáva modelu 4T1600 dôležitú rezervu pre výkonnejšie aplikácie a zvyšuje jeho použiteľnosť v prevádzkach, kde má pohon vysokú pracovnú zodpovednosť.

Elektrické údaje a montážne podmienky pre veľké výkonové aplikácie

Model pracuje s preťažiteľnosťou 120 % / 60 s v režime P a 150 % / 60 s v režime G, čo pomáha lepšie zvládať prechodové stavy a krátkodobé špičky. Odporúčaný prierez napäťového kábla je 120 mm² a odporúčaný istič 350 A. Približné výkonové straty dosahujú 3,31 kW, požadovaný prietok chladiaceho vzduchu 405 m³/hod, indukčnosť AC reaktora 0,04 mH a indukčnosť DC reaktora 0,008 mH. Model patrí do veľkosti F, uťahovací moment je 18 až 23 Nm a krytie IP20 je určené pre vnútorné priemyselné prostredie.

V praxi je pri takto výkonných meničoch veľmi dôležité správne technické osadenie. Dostatočné chladenie, kvalitné uzemnenie, prehľadné rozdelenie silovej a riadiacej kabeláže a dôsledne navrhnutá rozvádzačová architektúra majú priamy vplyv na prevádzkovú stabilitu aj životnosť celého riešenia. V800 4T1600 je pripravený na profesionálne nasadenie všade tam, kde sa očakáva spoľahlivý výkon a dlhodobá technická istota.

Vhodný pre silové technologické uzly a ťažšie priemyselné aplikácie

V800 4T1600 sa hodí pre veľké dopravníkové systémy, ventilátorové zostavy, odsávacie technológie, čerpacie stanice, miešacie zariadenia, dávkovacie linky, spracovateľské prevádzky, manipulačné pracoviská, energeticky náročné pomocné pohony aj rozsiahle procesné celky, kde je potrebné spojiť 160 kW výkonu s presným a spoľahlivým riadením. Ide o model, ktorý prináša nielen vysoký výkon, ale aj riadiaci charakter zodpovedajúci moderným požiadavkám priemyslu.
