Frekvenčný menič 1,5kW, A550 Plus-4T0015

Original price was: 210,00 €.Current price is: 149,00 €. bez DPH

Medzisúčet:

Spolu za doplnky:

Spolu s doplnkami:

frekvenčné meniče A550 Plus na 400V

Kontakt – predaj@vyboelectric.eu

Model A550 Plus-4T0015
Výkon 1,5 kW
Max. menovitý vstupný prúd 5 A
Menovitý výstupný prúd 3,7 A
Vstupné napätie 50/60Hz 3 fázy 400 V
Prierez nap. kábla 2,5 mm²
Istič 10 A


iso certifikáty vybo electric

Sme odborníci na frekvenčné meniče
24 hodín denne, 7 dní v týždni – urgentné dodávky veľkých frekvenčných meničov meničov
Sklad aj servisné stredisko máme v srdci Slovenska
Frekvenčné meniče odosielame priamo zo skladu
Vlastné vývojové stredisko a možnosť prispôsobenia produktov na mieru
Extra rýchle dodanie po celej republike
Voliteľné príslušenstvo k meničom

Frekvenčné meniče 1,5kW A550 Plus

Menič frekvencie A 550 Plus môžeme označiť za univerzálny integrovaný prístroj zaradzujúci do ekonomickej triedy, ktorý je špecifický jednoduchosťou prehľadnosťou svojich ovládacích prvkov. Vyhotovený je tak, aby plne vyhovoval požiadavkám klientov a preto je vytvorený na základe dlhoročných skúseností a pripomienok užívateľov. Model A 550 Plus je celý predprogramovaný, vďaka čomu je po pripojení do elektrickej siete ihneď pripravený na použitie. Užívateľ má možnosť ovládať ho nielen z panela, ale aj externe. Na to, aby sa menič rozbehol stačí stlačiť tlačidlo ŠTART a otáčanie okolo jeho osi sa dá jednoducho ovládať pomocou vstavaného gombíka. Vďaka stimulu, ktorý užívateľ dá meniču, sa jeho elektromotor automaticky zrýchli alebo spomalí.

Parametre frekvenčných meničov A550 Plus, 400V

V nasledujúcej tabuľke môžete nájsť komplexný prehľad údajov pre frekvenčné meniče série A550 Plus. Tabuľka obsahuje údaje o elektrických parametroch, technických parametroch, jednotlivých funkciách meničov a taktiež o montáži. Ak ste nenašli potrebné údaje v tabuľke, máte k dispozícii taktiež návod na použitie frekvenčných meničov a katalóg meničov v PDF v spodnej časti tejto webstránky. Môžete nás taktiež kontaktovať na našu kontaktnú e-mailovú adresu predaj@vyboelectric.eu alebo nám zavolajte na +421 944 105 361. S radosťou vám poskytneme všetky informácie, ktoré potrebujete k výberu vhodného zariadenia.

Vlastnosti – frekvenčné meniče 1,5kW

  • Funkcia zosilnenia točivého momentu elektromotora až o 30%
  • A 550 Plus je vhodný pre riadenie asynchrónnych a synchrónnych motorov
  • Zabudovaná brzdová jednotka u typov A550 Plus-4T0040 až A550 Plus-4T0450
  • Fyzické rozhranie RS 485 MODBUS sériovo zabudované
  • Komunikačné rozhranie MODBUS RTU
  • Bezpečnostná funkcia EMS okamžité zastavenie
  • Funkcia pre pripojenie PTC ochrany alebo termokontaktu elektromotora
  • Zabudovaný port pre externé umiestnenie ovládacieho panelu pomocou kábla
  • Zabudovaný PID, PLC, AVR, 2 časovače, atď.
  • Integrované sú 4 digitálne vstupy, 1 analógový vstup 0-10 V a 4-20 mA, 1 multifunkčný reléový výstup, atď.
  • Štandardy IEC 61800-5-1, IEC 61800-3 (prostredie 1 a 2, kategória C2)
Frekvenčné meniče A550 Plus v priemysle

Meniče frekvencie A550 Plus sú univerzálne prístroje, ktoré majú naozaj široký rozsah priemyselného použitia, a to už od bežných pohonov čerpadiel až po rôzne stroje na potápanie, rezanie atď. Bližšie uvádzame aj niektoré z najčastejšie sa vyskytujúcich oblastí, kde frekvenčné meniče A550 Plus zvyknú naši zákazníci využívať.

  • čerpadlá
  • vzduchotechnika
  • textil
  • potraviny
  • elektrické prevodovky
  • keramika
  • brúsky
  • odstredivé stroje
  • frézy
  • stroje na potápanie
  • rezacie stroje
Predaj frekvenčných meničov online

VYBO Electric a.s. je jedným z najväčších gigantov, zaoberajúcich sa predajom frekvenčných meničov na území Slovenskej a taktiež Českej republiky. Vďaka mnohoročným skúsenostiam v oblasti elektrotechniky prešli produkty značky VYBO Electric mimoriadne významným vývojom a v súčasnosti ich môžeme považovať za to najlepšie, čo v danej kategórii na trhu nájdeme. Vzhľadom na kvalitu a dlhú životnosť majú frekvenčné meniče A550 Plus od VYBO Electric taktiež naozaj nízku cenu. Keďže na prvom mieste je pre nás spokojnosť zákazníka, snažíme sa finančné náklady zákazníkov znížiť ešte viac. To realizujem spôsobom, že hradíme časť dopravných nákladov za vás. Za doručenie tovaru platíte teda oveľa nižšiu sadzbu ako je to bežné u iných obchodníkov. Poskytujeme taktiež bezplatné poradenstvo, ak máte teda nejaké otázky, ozvite sa a my urobíme všetko, čo je v našich silách, aby sme vám pomohli s nákupom. Tešíme sa na vaše správy !

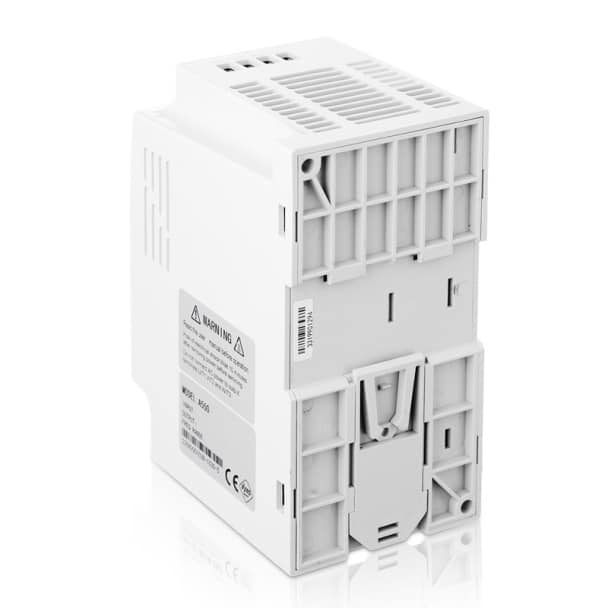

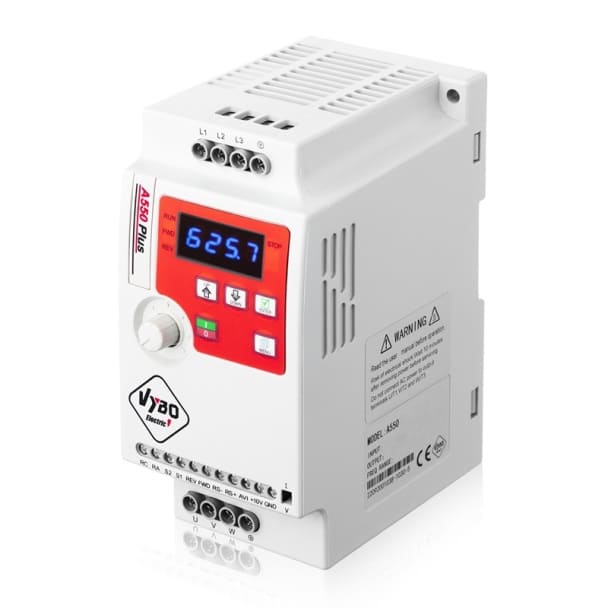

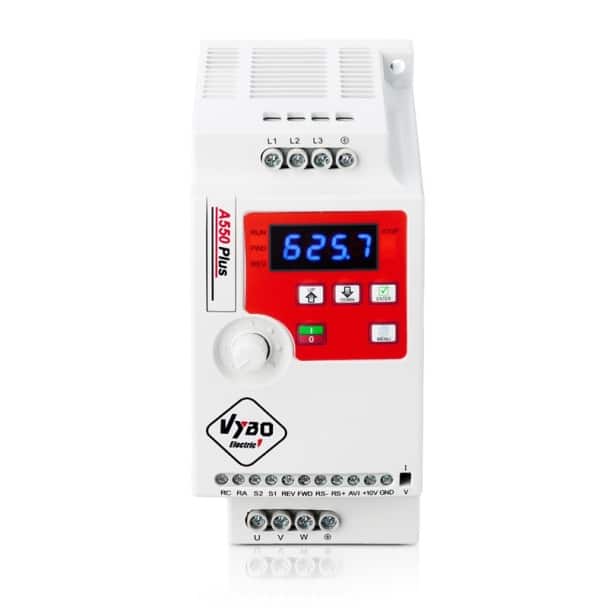

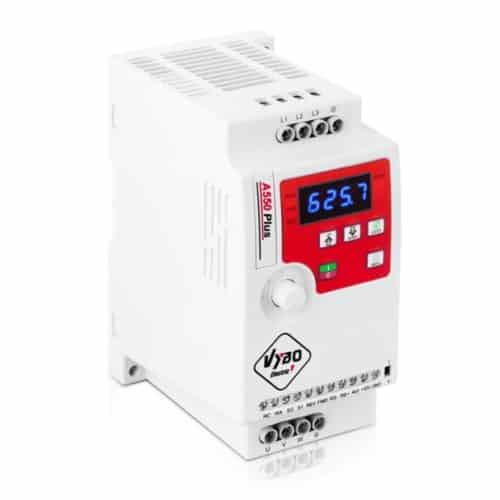

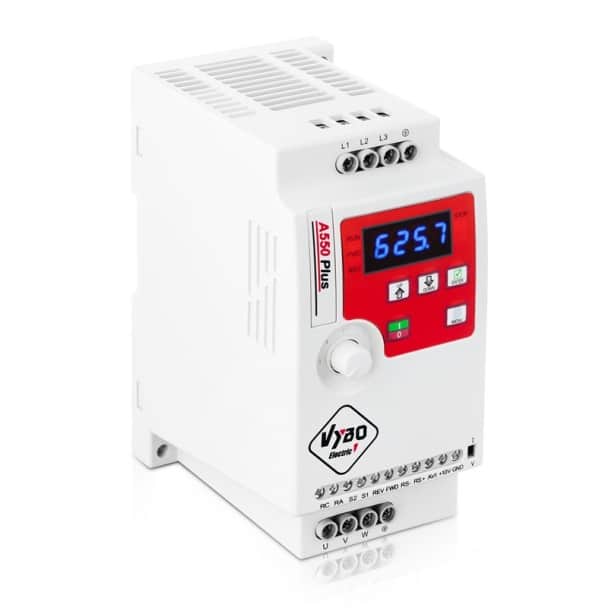

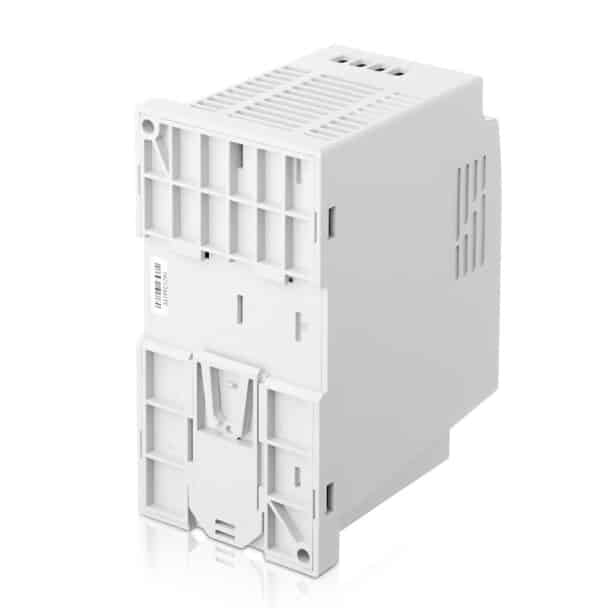

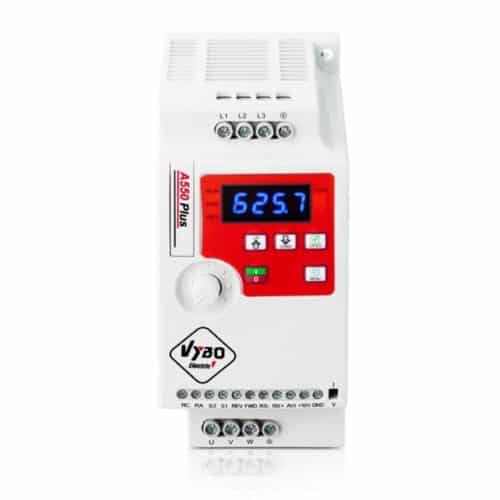

frekvenčný menič 1,5kW A550 Plus 400V model 4T0015

frekvenčný menič 1,5kW A550 Plus 400V model 4T0015

frekvenčný menič 1,5kW A550 Plus 400V model 4T0015

frekvenčný menič 1,5kW A550 Plus 400V model 4T0015

frekvenčný menič 1,5kW A550 Plus 400V model 4T0015

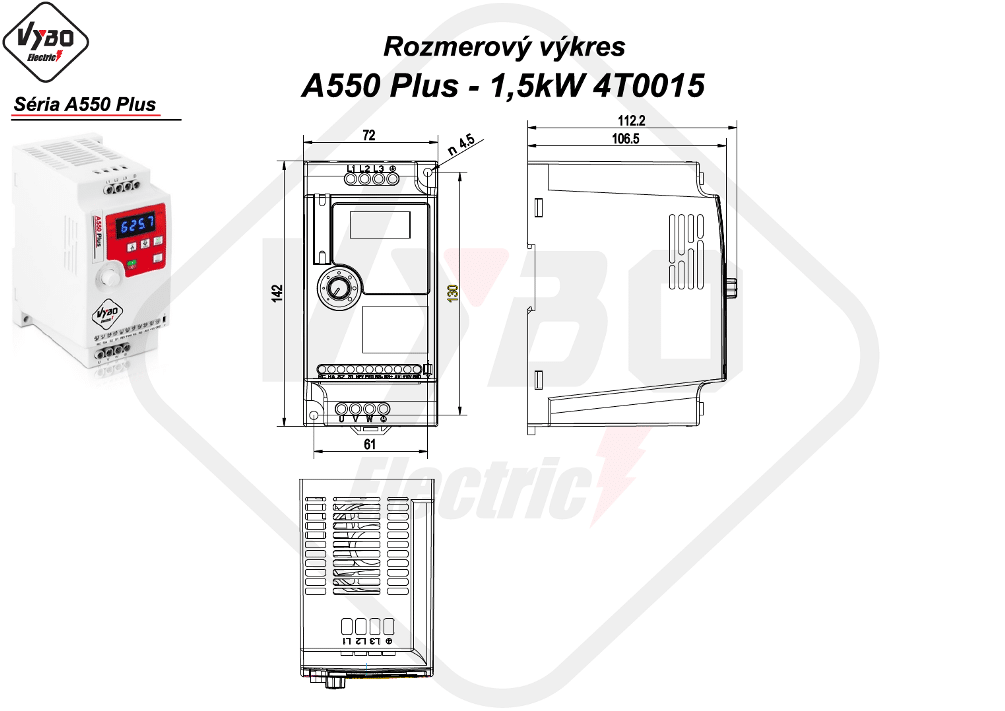

rozmerový výkres frekvenčný menič A550 Plus 4T0015

Podrobná technická špecifikácia

Typ modelu meniča A550 Plus Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
A550 Plus-4T0015 1,5 5 3,7 1,5
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 1,5 2,5 10

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
A550 Plus-4T0015 1,5

Všeobecné technické parametre pre všetky typy A550 Plus

Menovité napätie, frekvencia 1PH vstup / 3PH výstup AC 230 V 50/60Hz…typ: 2S…
1PH vstup / 1PH výstup AC 230 V 50/60Hz,..typ: S2S…S
3PH vstup / 3PH výstup AC 400 V 50/60Hz ..typ: 4T
Rozsah napätia vstup 230V: 170 V – 240 V; 400 V:330 V – 440 V
Rozsah napätia výstup 230V: 0 – 230 V; 400 V:0 – 400 V
Spôsob riadenia 3 fázová sínusová pulzovo-šírková modulácia PWM
Indikácia Prevádzkový stav / Definovanie alarmu / interaktívne nastavená frekvencia, skutočná výstupná frekvencia, výstupný prúd, výstupné otáčky, napätie DC zbernice, výstupné napätie, atď.
Rozsah výstupnej frekvencie 0.10 – 999.9 Hz
Rozlíšenie nastavenej frekvencie Číslicový vstup: 0,01 Hz,
Analógový vstup: 0,1% max. výstupnej frekvencie
Preťažiteľnosť P typ: 120% po dobu 60 sekúnd
Nastavenie frekvencie Analógovo: môže byť zvolený 0 až 10 V, 4 až 20 mA;
Číslicovo: zadanie pomocou ovládacieho kolieska na ovládacom paneli alebo RS485 alebo tlačidlom HORE/DOLE. Možnosť kombinácie vstupov frekvencie X+Y;X-Y; Prepínanie medzi X a Y…Pozn.: AVI svorky je možné použiť na výber analógového napäťového vstupu (0-10 V) alebo analógový prúdový vstup (4 – 20 mA) cez spínač J2.
Riadenie zvýšenia krútiaceho momentu Automatické riadenie: automatické zvýšenie krútiaceho momentu pri zaťažení pohonu. Manuálne riadenie: umožňuje nastaviť 0,0 – 30,0% zvýšenie krútiaceho momentu podľa potreby.
Multifunkčná vstupná svorkovnica 4 multifunkčné vstupné svorky, realizujúce funkcie vrátane riadenia rýchlosti pätnástich sekcií, chod programu, štvorstupňový spínač rýchlosti zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie
Multifunkčná výstupná svorkovnica 1 multifunkčná výstupná svorkovnica pre zobrazenie behu, nulovej rýchlosti, počítadla, vonkajšej abnormality, programových operácií a ďalších informácií a upozornení.
Nastavenie času zrýchlenia / spomalenia 0~999.9 s čas zrýchlenia / spomalenia možno nastaviť individuálne.
PID regulátor Zabudovaný PID regulátor
Prídavné funkcie JOG (typovanie); Swing (skoková) frekvencia; PLC funkcie
Riadenie na konštantný tlak Režim „spánku“ SLP, detekcia vysokého tlaku hP; detekcia nízkeho tlaku LP; nútená cirkulácia kvapaliny proti zamŕzaniu; Regulácia prietoku; deteguje chod „na sucho“ LL; Regulácia PID na konštantný tlak
Typ komun. rozhrania MODBUS
RS 485 Štandardná komunikačná funkcia RS485 (MODBUS RTU)
V/F riadenie Nastavenie V/F krivky pre splnenie požiadaviek zaťaženia.
Pevná rýchlosť Štyri multifunkčné vstupné svorkovnice, môžete nastaviť 4 pevné rýchlostné sekcie
Bezpečnostná funkcia EMS STOP Systém „Emergency stop“ v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Auto. regulácia napätia Môže byť zvolená automatická regulácia napätia
Počítadlo Zabudované 2 skupiny počítadiel
Presnosť výstupnej fr. 0,01Hz
Prepätie Môže byť nastavená ochrana pred prepätím
Podpätie Môže byť nastavená ochrana pred podpätím
Iné ochrany Skrat na výstupe, nadprúd, blokovanie parametrov atď.
EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Okolitá teplota -10°C až 40°C (bez námrazy)
Okolitá vlhkosť Max. 95% (bez kondenzácie) IEC 60068-2-3
Nadmorská výška Pod 1000 m.n.m.
Vibrácie Max. 0.5 g ; IEC 60068-2-6
Chladiaci režim Nútené chladenie vzduchom
Stupeň krytia IP20; vyhovuje EN/IEC 61800-5-1
Spôsob montáže Na stenu alebo na 35mm DIN lištu

Výkonové parametre meničov série A550 Plus

Typ modelu meniča A550 Plus Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovitý výstupný prúd (A) Odporúčaný výkon motora (kW)
A550 Plus -2S0004 a S2….S* 0,4 5,4 2,4 0,4
A550 Plus -2S0007 a S2….S* 0,75 7,2 4,5 0,75
A550 Plus -2S0015 a S2….S* 1,5 10 7 1,5
A550 Plus -2S0022 a S2….S* 2,2 16 10 2,2
A550 Plus -2S0030 a S2….S* 3 23 16 3
3PH / 3PH AC 400 V ±15%
A550 Plus -4T0007 0,75 3,8 2,5 0,75
A550 Plus -4T0015 1,5 5 3,7 1,5
A550 Plus -4T0022 2,2 5,8 5 2,2
A550 Plus -4T0040 4 10 9 4
A550 Plus -4T0055 5,5 15 13 5,5
A550 Plus -4T0075 7,5 14 17,5 7,5
A550 Plus -4T0110 11 26 25 11
A550 Plus -4T0150 15 35 32 15
A550 Plus -4T0220 22 46 45 22
A550 Plus -4T0300 30 62 60 30
A550 Plus -4T0370 37 76 75 37
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
A550 Plus -2S0004 a S2….S* 1 fázové 1×230 V 0,4 2,5 10 10
A550 Plus -2S0007 a S2….S* 0,75 2,5 16 10
A550 Plus -2S0015 a S2….S* 1,5 4 16 16
A550 Plus -2S0022 a S2….S* 2,2 4 25 25
A550 Plus -2S0030 a S2….S* 3 6 32 32
A550 Plus -4T0004 3 fázové 3×400 V 0,4 2,5 6 6
A550 Plus -4T0007 0,75 2,5 6 6
A550 Plus -4T0015 1,5 2,5 10 10
A550 Plus -4T0022 2,2 2,5 10 10
A550 Plus -4T0040 4 4 16 16
A550 Plus -4T0055 5,5 4 20 16
A550 Plus -4T0075 7,5 4 32 25
A550 Plus -4T0110 11 6 32 25
A550 Plus -4T0150 15 6 40 32
A550 Plus -4T0185 18,5 10 50 40
A550 Plus -4T0220 22 10 63 50
A550 Plus -4T0300 30 16 100 65
A550 Plus -4T0370 37 25 100 80
A550 Plus -4T0450 45 35 125 95
A550 Plus -4T0550 – 4T1600

Tabuľka vhodných brzdových odporov A 550 Plus

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
A550 PLus-2S0004 0,4
A550 PLus-2S0007 0,75
A550 PLus-2S0015 1,5
A550 PLus-2S0022 2,2
A550 Plus-2S0030 0,25 65 Zabudovaná BJ 3
A550 PLus-4T0004 0,4
A550 PLus-4T0007 0,75
A550 PLus-4T0015 1,5
A550 PLus-4T0022 2,2
A550 Plus-4T0040 0,3 130 Zabudovaná BJ 4
A550 Plus-4T0055 0,4 90 Zabudovaná BJ 5,5
A550 Plus-4T0075 0,5 65 Zabudovaná BJ 7,5
A550 Plus-4T0110 0,8 43 Zabudovaná BJ 11
A550 Plus-4T0150 1 32 Zabudovaná BJ 15
A550 Plus-4T0185 1,3 25 Zabudovaná BJ 18,5
A550 Plus-4T0220 1,5 22 Zabudovaná BJ 22
A550 Plus-4T0300 2,5 16 Zabudovaná BJ 30
A550 Plus-4T0370 3,7 12,6 Zabudovaná BJ 37
A550 Plus-4T0450 4,5 9,4 Zabudovaná BJ 45
A550 Plus-4T0550 Bez BJ 55
A550 Plus -4T0750 Bez BJ 75
A550 Plus-4T0900 Bez BJ 90
A550 Plus-4T1100 Bez BJ 110
Výkon 1,5 kW
Nominálny výstupný prúd 3,7 A
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 999 Hz
Preťažiteľnosť v režime P (Normal Duty) 120% / 60s
Preťažiteľnosť v režime G (Heavy Duty) X
Riadiaci režim V/F skalárne riadenie
Riadiaci režim SVC vektorové s otvoreným okruhom X
Riadiaci režim CLVC vektorové s uzavretým okruhom X
Vstupy analógové 1
Vstupy digitálne 4
Výstupy analógové X
Výstupy reléové 1
Výstupy s otvoreným kolektorom X
Brzdový tranzistor X
EMC filter
+10 V výstup
+24 V výstup X
Vstup pre PTC
Safe Torque Off (STO) X
Emergency STOP (EMS)
Integrovaný Ethernet X
Integrovaný MODBUS RTU
PROFIBUS X
PG karta pre enkodér X
PID + detekcia chodu na sucho LL + režim spánku
SLP + detekcia vysokého/nízkeho tlaku HP/LP
PLC inteligentná funkcia
Pripojenie externého panelu (bežne do 50 m)
Stupeň krytia IP 20
Stupeň krytia IP 65 X
Zmena smeru otáčania cez externý vstup
Zmena smeru otáčania z panelu X
