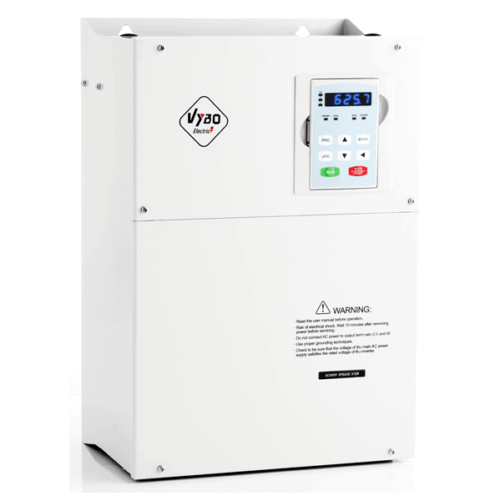

Frekvenčný menič 110kW, V800-4T1100

Dlhý popis produktu

Silový frekvenčný menič pre veľké priemyselné pohony

VYBO Electric V800 4T1100 je frekvenčný menič určený pre priemyselné prevádzky, v ktorých sa pracuje s vysokým výkonom a kde má motor priamy vplyv na produktivitu, stabilitu aj kontinuitu pracovného procesu. Menovitý výkon 110 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC tvoria pevný základ pre technológie, ktoré vyžadujú presnú reguláciu, spoľahlivé zvládanie záťaže a dobrú pripravenosť na dlhodobú prevádzku. Menovitý výstupný prúd 210 A a maximálny vstupný prúd 215 A potvrdzujú, že ide o riešenie určené pre seriózne priemyselné zaobchádzanie.

Pri výkone 110 kW už menič zásadne ovplyvňuje správanie celej technológie. Ak má byť prevádzka pokojná, predvídateľná a bez zbytočných výpadkov, riadenie musí byť presné a prevádzkovo vyspelé. Profesionálna séria V800 je navrhnutá práve s dôrazom na takýto typ použitia. Model 4T1100 spája silový základ, komunikačnú výbavu, procesné funkcie a pokročilú optimalizáciu integrácie do jedného zariadenia, ktoré je pripravené na moderné priemyselné riadenie.

Integrované vektorové riadenie pre presnú odozvu pri vysokom výkone

Najdôležitejšou technickou vlastnosťou modelu je integrované vektorové riadenie. K dispozícii je V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Vektorové riadenie pomáha udržať lepšiu stabilitu rýchlosti, pokojnejšie rozbehy a istejšiu reakciu pri zmenách pracovného stavu. Pri takto vysokých výkonoch je kvalita riadenia kľúčová, pretože každá nestabilita sa premieta do celej technológie. Séria V800 využíva lineárnu rampu, S-krivku, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie optimalizačné prvky, ktoré podporujú prevádzkovú disciplínu aj v náročných režimoch.

Pokročilá optimalizácia integrácie pre veľké technologické celky

Model V800 4T1100 je pripravený na začlenenie do rozsiahlejších priemyselných systémov, kde je dôležitá prehľadná komunikácia a spoľahlivá integrácia riadenia. Výbava zahŕňa integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentnú funkciu, Emergency STOP (EMS) a možnosť pripojenia externého panelu. Zmena smeru otáčania cez externý vstup rozširuje možnosti riadenia a uľahčuje zapojenie meniča do logiky stroja alebo technologickej linky.

Súčasťou výbavy je aj PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. Takáto kombinácia pomáha nasadiť menič aj v prevádzkach, kde sa reguluje tlak, prietok, cirkulácia alebo iný technologický parameter. Menič sa tak stáva aktívnou súčasťou riadenia procesu a nielen samotného výkonového pohonu, čo výrazne zvyšuje jeho praktickú hodnotu.

Brzdová jednotka v externom vyhotovení pre vyšší brzdný výkon

Model 4T1100 využíva brzdovú jednotku v externom vyhotovení. Pre tento model sú k dispozícii údaje s výkonom rezistora 4,5 x 2 kW, s hodnotou odporu 9,4 x 2 Ω a s odporúčaným výkonom 110 kW. Takéto riešenie zodpovedá požiadavkám výkonnejších aplikácií, kde je potrebné spoľahlivo zvládať spomalenie, opakované zmeny pracovného rytmu a presnejšie riadenie dobehu pri veľkých pohonoch.

Pri výkone 110 kW má spôsob brzdenia významný vplyv na kultúru chodu celého zariadenia. Externé riešenie brzdovej jednotky vytvára väčší priestor pre technické prispôsobenie konkrétnej aplikácii a zároveň podporuje stabilnejšie zvládanie prechodových režimov. Vysokovýkonné technológie tak získavajú istejší základ pre opakovateľnú a predvídateľnú prevádzku bez zbytočných nežiaducich reakcií pri zastavovaní alebo pri zmene tempa.

Elektrické údaje a prevádzková pripravenosť pre náročné nasadenie

Preťažiteľnosť modelu dosahuje 120 % / 60 s v režime P a 150 % / 60 s v režime G, čo vytvára vhodnú rezervu aj pre náročnejšie pracovné stavy. Odporúčaný prierez napäťového kábla je 90 mm² a odporúčaný istič 250 A. Približné výkonové straty dosahujú 2,4 kW, požadovaný prietok chladiaceho vzduchu 330 m³/hod, indukčnosť AC reaktora 0,06 mH a indukčnosť DC reaktora 0,011 mH. Model patrí do veľkosti F a krytie IP20 je určené pre vnútorné priemyselné prostredie.

Pri tejto výkonovej triede je nutné dbať na kvalitnú montáž, dostatočné chladenie, správne usporiadanie silových a riadiacich káblov a dôsledné uzemnenie. Práve tieto faktory rozhodujú o tom, či bude menič dlhodobo pracovať stabilne a bez zbytočných tepelných či elektromagnetických problémov. V800 4T1100 je pripravený na profesionálne nasadenie tam, kde sa od technológie očakáva vysoká prevádzková disciplína a spoľahlivý výkon každý deň.

Vhodný pre veľké priemyselné zariadenia a procesné celky

V800 4T1100 sa hodí pre veľké dopravníkové a manipulačné systémy, silové ventilátorové zostavy, rozsiahle odsávacie aplikácie, čerpacie technológie, miešacie zariadenia, dávkovacie linky, procesné prevádzky, pomocné pohony výrobných liniek aj samostatné vysokovýkonné stroje, kde je potrebné spojiť 110 kW výkonu s presným a prevádzkovo vyspelým riadením. Ide o model, ktorý popri silovom základe prináša aj profesionálnu riadiacu úroveň a výbavu zodpovedajúcu modernému priemyselnému nasadeniu.
