Frekvenčný menič 1,5kW, V800-4T0015

Dlhý popis produktu

Univerzálny priemyselný menič s výkonom 1,5 kW

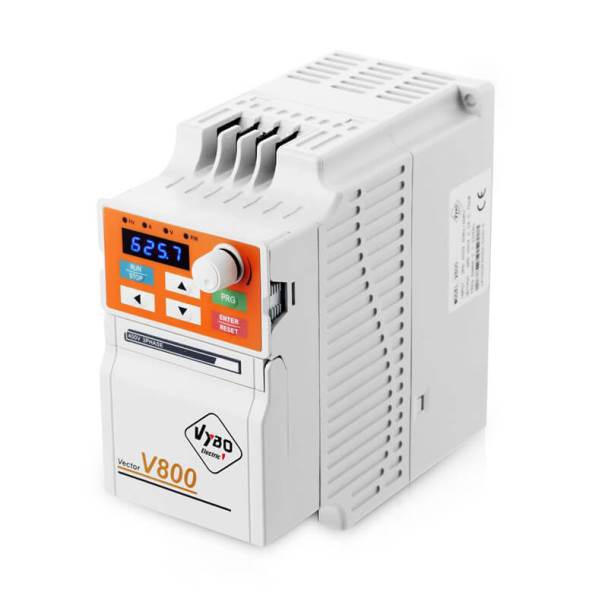

VYBO Electric V800 4T0015 je frekvenčný menič navrhnutý pre široké spektrum priemyselných aplikácií, v ktorých je potrebná presná regulácia trojfázového elektromotora, kompaktná montáž a spoľahlivá pripravenosť na začlenenie do automatizácie. Model pracuje s napájaním 3 x 400 V / 50–60 Hz a poskytuje výstup 3 x 0–400 V AC. Menovitý výkon 1,5 kW, maximálny vstupný prúd 5 A a menovitý výstupný prúd 3,7 A dávajú tomuto modelu veľmi dobrú rovnováhu medzi kompaktnosťou a schopnosťou riešiť reálne priemyselné úlohy.

V tejto triede už frekvenčný menič často neplní iba pomocnú úlohu, ale stáva sa základným riadiacim prvkom technologického celku. Preto je dôležité, aby ponúkol viac než len zmenu otáčok. Séria V800 na to odpovedá profesionálnou konštrukciou, premyslenou integráciou a výbavou, ktorá je použiteľná pri uvádzaní do prevádzky aj v dlhodobom dennom režime.

Integrované vektorové riadenie a flexibilita prevádzky

Hlavnou vlastnosťou modelu je integrované vektorové riadenie, ktoré patrí medzi najdôležitejšie prednosti série V800. Menič podporuje V/F skalárne riadenie aj SFVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0–3200 Hz, pri SFVC riadení 0–320 Hz. Takéto rozlíšenie umožňuje vybrať spôsob práce podľa povahy technológie a podľa požiadavky na dynamiku alebo presnosť chodu.

Pri otvorenom vektorovom riadení získava pohon istejšie vedenie, lepšiu stabilitu rýchlosti a kultivovanejšiu odozvu pri zmene zaťaženia. To je veľmi dôležité najmä v zariadeniach, ktoré pracujú cyklicky alebo kde sa motor pravidelne dostáva do meniacich sa prevádzkových podmienok. Séria V800 zároveň využíva automatické zvýšenie krútiaceho momentu, reguláciu napätia AVR, lineárnu rampu, S-krivku, obmedzenie prúdu a obmedzenie krútiaceho momentu, čo pomáha udržať stabilný a profesionálny prejav pohonu.

Pokročilá optimalizácia integrácie v praxi

Model 4T0015 je veľmi dobrým príkladom pokročilej optimalizácie integrácie. Už v kompaktnom ráme A4T ponúka digitálne a analógové vstupy, reléový výstup, výstup s otvoreným kolektorom, +10 V výstup, vstup pre PTC ochranu elektromotora, integrovaný EMC filter, MODBUS RTU, PLC inteligentnú funkciu, podporu externého panela a vizuálne potvrdenú zmenu smeru otáčania cez externý vstup. To umožňuje čisté a praktické zapojenie v moderných priemyselných schémach bez potreby zbytočne komplikovať riešenie ďalšími prvkami.

Rovnako dôležité sú procesné funkcie. K dispozícii je PID regulácia, detekcia chodu na sucho, režim spánku a detekcia vysokého alebo nízkeho tlaku. Vďaka tomu menič dobre zapadá aj do čerpacích, ventilačných a procesných aplikácií, kde motor pracuje ako súčasť širšieho riadeného celku.

Brzdová jednotka pre lepší rytmus prevádzky

Integrovaná brzdová jednotka patrí medzi vlastnosti, ktoré zvyšujú praktickú hodnotu modelu 4T0015. Brzdová jednotka pracuje s výkonom rezistora 0,15 kW a s hodnotou odporu 220 Ω. Odporúčaný výkon tejto konfigurácie je 1,5 kW, teda presne zodpovedá výkonu meniča. Táto zostava pomáha technológii zvládať dobeh pokojnejšie, zlepšuje opakovateľnosť pohybu a zvyšuje istotu pri pracovných cykloch s častejším zastavovaním.

Brzdová jednotka sa osvedčí najmä tam, kde sa pracuje s pravidelnou zmenou tempa, s častejšími prestávkami alebo s mechanizmami, pri ktorých je dôležité, aby pohyb nepôsobil tvrdo a nekontrolovane. Takéto riešenie robí z modelu 4T0015 nie iba univerzálny regulátor, ale skutočný priemyselný nástroj pripravený na praktické denné použitie.

Rozmery, istenie a montážne údaje

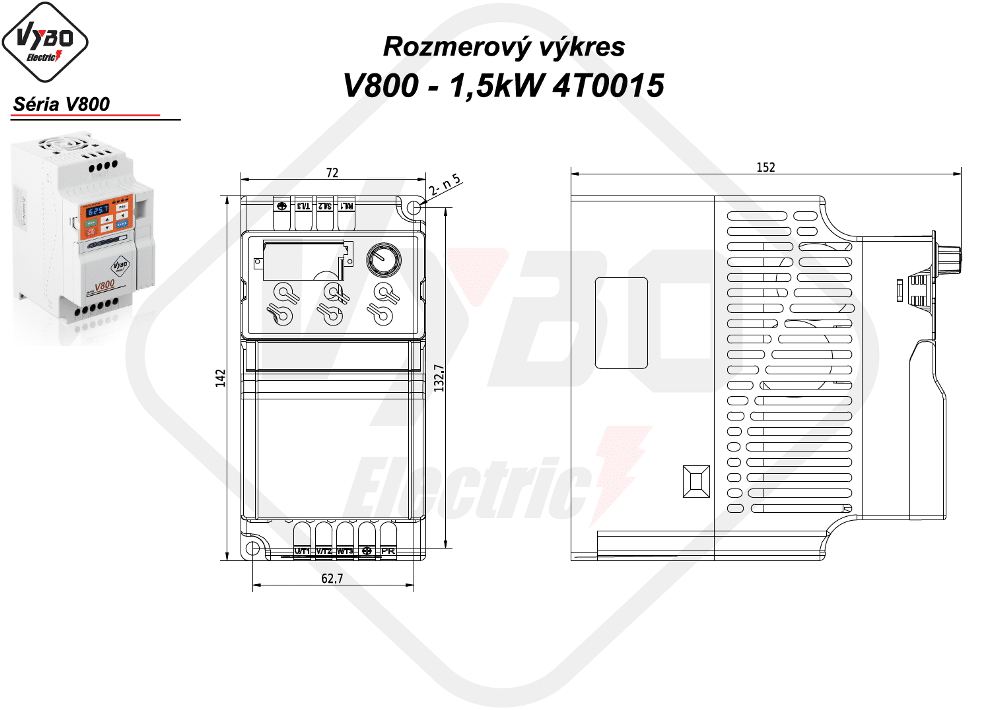

Model patrí do veľkosti A4T s rozmermi 72 × 142 × 152 mm a inštalačnými rozmermi 62,7 × 132,7 mm. Odporúčaný prierez napájacieho vodiča je 1,5 mm² a odporúčaný istič 10 A. Približné výkonové straty sú 0,095 kW, požadovaný prietok chladiaceho vzduchu 30 m³/hod, indukčnosť AC reaktora 3,8 mH a DC reaktora 1,5 mH. Uťahovací moment je 0,7 až 0,9 Nm. Krytie IP20 predurčuje tento model na montáž vo vnútornom priemyselnom prostredí.

Pri osádzaní do skrine je vhodné dbať na vertikálnu montáž, dostatočné odvetranie a korektné vedenie káblov. V meničoch tejto triedy práve kvalitná montáž výrazne ovplyvňuje stabilitu, teplotný režim a EMC správanie celého systému. Kompaktné rozmery a premyslené rozloženie funkcií pritom uľahčujú zabudovanie aj do priestorovo úsporných technologických riešení.

Prirodzené nasadenie v strojárskej a procesnej praxi

V800 4T0015 sa hodí pre dopravníkové úseky, baliace a etiketovacie zariadenia, dávkovacie systémy, miešacie zostavy, menšie čerpadlá, ventiláciu, odsávanie, obehové moduly, servisné stroje, pomocné mechanizmy výrobných liniek, jednoúčelové zariadenia aj samostatné technologické uzly. Uplatní sa všade tam, kde je potrebné spojiť profesionálne riadenie, kompaktné rozmery a dobrú pripravenosť na komunikáciu a automatizáciu.

VYBO Electric V800 4T0015 tak predstavuje vyvážený menič pre široké spektrum priemyselných úloh. Profesionálna rada V800, integrované vektorové riadenie, pokročilá optimalizácia integrácie a integrovaná brzdová jednotka z neho robia model pripravený na stabilnú a spoľahlivú prevádzku.
