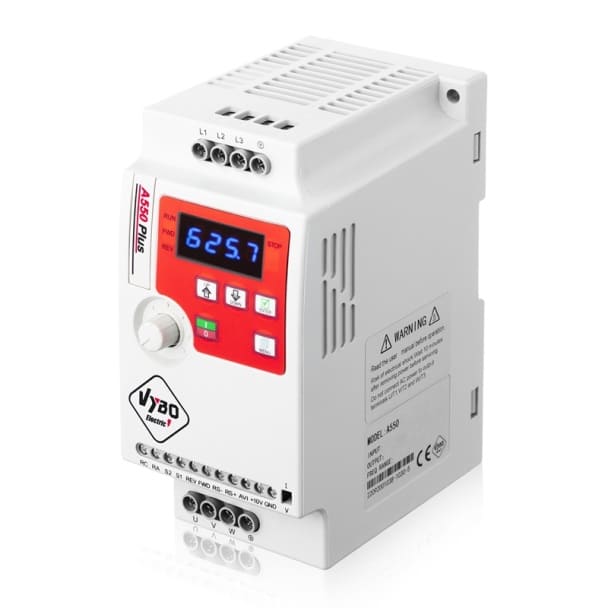

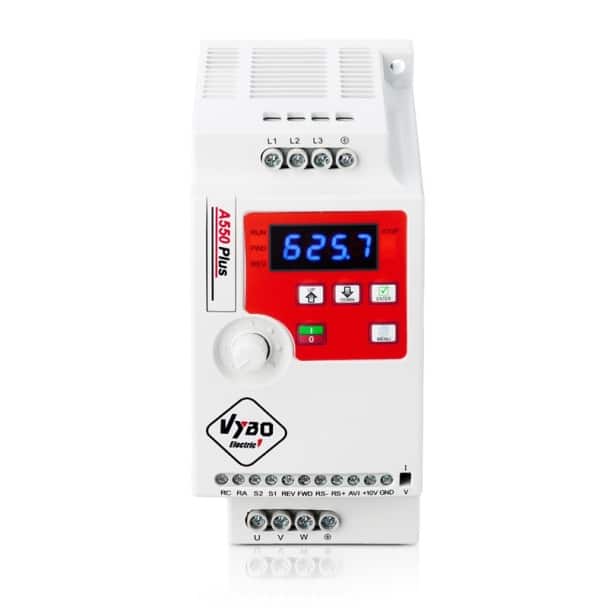

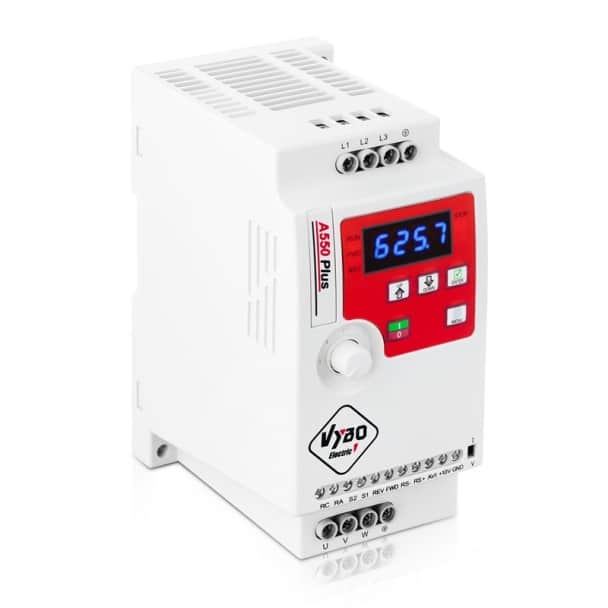

Typ: A550 Plus 4T0011, 1,1 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0011 |
| Veľkosť | 2A |
| Elektrické data | |
| Menovitý výkon | 1,1 kW |
| Maximálny vstupný prúd | 4,5 A |
| Menovitý výstupný prúd | 3,0 A |
| Odporúčaný výkon motora | 1,1 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 6 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 2,5 mm² |
| Približné výkonové straty | 40 W |
| Požadovaný prietok chladiaceho vzduchu | 42 m³/hod |
| Indukčnosť AC reaktora | 7 mH |
| Indukčnosť DC reaktora | 3,8 mH |
| Uťahovací moment | 1,2 až 1,5 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Odporúčaný výkon | – kW |
Dlhý popis produktu
Praktický 400 V menič pre univerzálne menšie pohony
A550 Plus 4T0011 je riešenie pre prevádzky, kde sa vyžaduje stabilné riadenie motora pri výkone 1,1 kW a napájaní 3 x 400 V AC. Trojfázový výstup 3 x 0 – 400 V AC a frekvenčný rozsah 0 – 999 Hz umožňujú presné nastavenie chodu podľa potrieb technológie. Veľkou výhodou je plynulá regulácia, kultivovaný rozbeh a možnosť prispôsobiť správanie pohonu konkrétnej úlohe.
Dobrá voľba pre technologické uzly s menšou výkonovou rezervou
Výkonová trieda 1,1 kW je vhodná tam, kde má byť chod motora rovnomerný, presne nastaviteľný a dlhodobo spoľahlivý. Tento model sa uplatní pri ventilátorových sekciách, menších pásových dopravníkoch, baliacich pracoviskách, miešadlách, posuvných mechanizmoch, dávkovacích systémoch, laboratórnych technológiách, filtračných jednotkách, malých čerpadlách, podávacích moduloch, chladiacich okruhoch, servisných pracoviskách aj pomocných výrobných staniciach.
Riadenie, ktoré sa ľahko zapojí do existujúcej logiky
Menič podporuje PID reguláciu, PLC inteligentnú funkciu, pevné rýchlosti, externú zmenu smeru otáčania, pripojenie externého panela a komunikáciu RS485 MODBUS RTU. K dispozícii je 1 analógový vstup, 4 digitálne vstupy, reléový výstup, PTC vstup aj +10 V výstup. Takáto kombinácia je vhodná pre lokálne riadenie aj pre začlenenie do nadradeného systému.
Konštrukcia zameraná na kompaktnú montáž

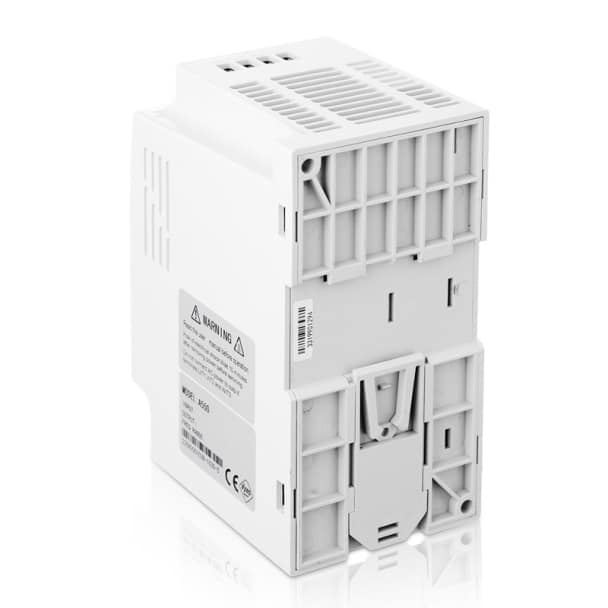

Veľkosť 2A a rozmery 72 x 142 x 112,2 mm pomáhajú pri návrhu úsporných rozvádzačov. Krytie IP20 je určené pre vnútorné prostredie a montáž je možná na stenu aj na DIN lištu 35 mm. Približné výkonové straty sú 52 W, požadovaný prietok chladiaceho vzduchu 42 m³/hod a indukčnosť AC reaktora 7 mH.
Parametre pre spoľahlivý návrh pohonu
Maximálny vstupný prúd dosahuje 4,5 A, menovitý výstupný prúd 3,0 A, odporúčaný istič 6 A a prierez napájacieho kábla 3 x 2,5 mm². Model nie je vybavený integrovanou brzdovou jednotkou. Výhodou zostáva kompaktnosť, integrovaný EMC filter a podpora komunikačného riadenia.
