Frekvenčný menič 0,4kW, V800-4T0004

Dlhý popis produktu

Kompaktný menič pre presné riadenie v trojfázovej sieti 400 V

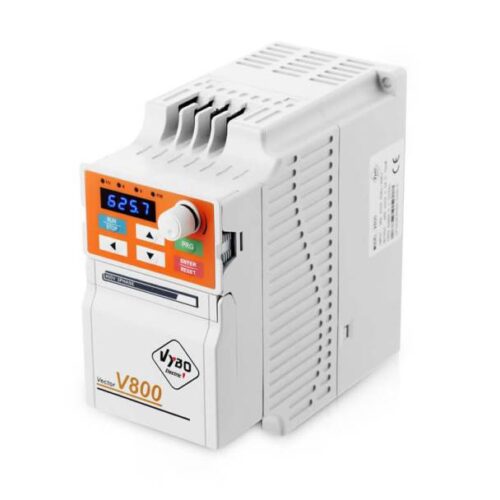

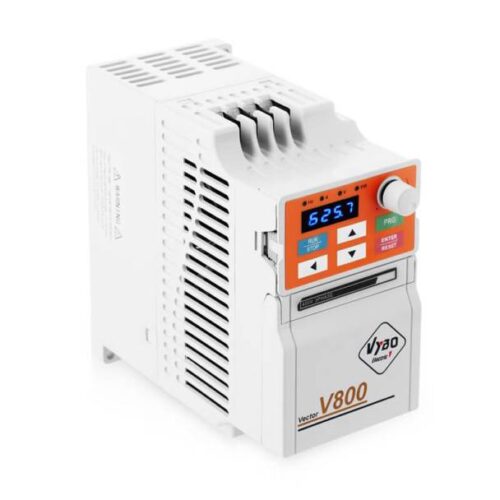

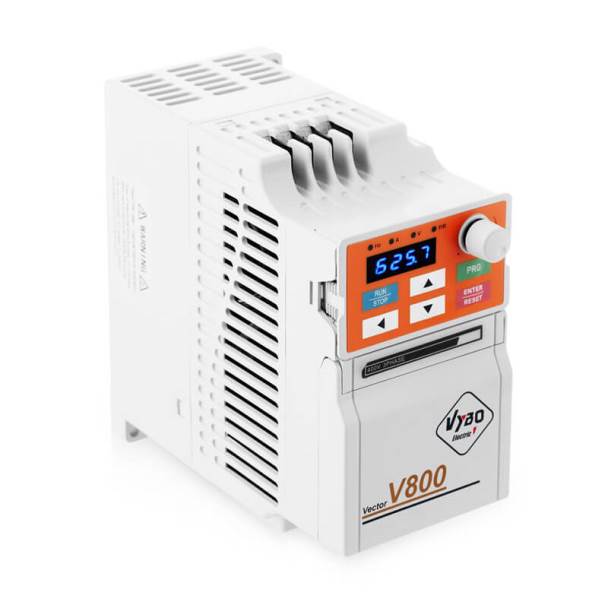

VYBO Electric V800 4T0004 predstavuje profesionálne riešenie pre menšie priemyselné pohony, pri ktorých je dôležitá presnosť, spoľahlivý chod a čisté začlenenie do technológie bez zbytočného rozširovania o ďalšie prvky. Tento frekvenčný menič je určený pre napájanie 3 x 400 V / 50–60 Hz a poskytuje výstup 3 x 0–400 V AC. Menovitý výkon 0,4 kW ho predurčuje pre jemnejšie pohony a menšie mechanizmy, kde má regulácia otáčok význam nielen z pohľadu úspory, ale aj z pohľadu kultivovaného štartu, plynulého chodu a lepšej kontroly nad pracovným cyklom.

Hoci ide o základný výkonový stupeň v 400 V vetve, séria V800 si zachováva rovnakú filozofiu ako výkonnejšie modely. Ide o profesionálnu radu frekvenčných meničov pre priemysel s dôrazom na funkčnú výbavu, komunikáciu, bezpečné správanie v prevádzke a integrované vektorové riadenie. Práve v tejto triede je takýto prístup cenný, pretože aj menší pohon môže v stroji alebo technológii rozhodovať o presnosti, plynulosti a kvalite celého procesu.

Integrované vektorové riadenie ako hlavná prednosť série V800

Najdôležitejšou vlastnosťou modelu 4T0004 je integrované vektorové riadenie, ktoré tvorí základ celej série V800. Menič podporuje V/F skalárne riadenie aj SFVC vektorové riadenie s otvoreným okruhom, takže je možné zvoliť taký spôsob práce, ktorý najlepšie zodpovedá charakteru konkrétneho pohonu. Pri V/F riadení je výstupná frekvencia 0–3200 Hz. Pri SFVC riadení je výstupná frekvencia 0–320 Hz. Takéto rozlíšenie je dôležité pri technickom návrhu aj pri správnom obchodnom opise, pretože frekvenčný rozsah je priamo viazaný na zvolený režim riadenia.

Praktický prínos vektorového riadenia sa prejavuje pokojnejším správaním motora, lepšou stabilitou rýchlosti a istejšou reakciou pri zmene pracovných podmienok. Pri menších výkonoch býva často rozhodujúce, aby bol chod elektromotora vyrovnaný, bez zbytočných rázov a s dobrou opakovateľnosťou. Práve preto má V800 4T0004 význam všade tam, kde sa od pohonu očakáva viac než len základné zapnutie a zmena frekvencie.

Premyslená integrácia funkcií v kompaktnom tele

Silnou stránkou série V800 je pokročilá optimalizácia integrácie. Pri modeli 4T0004 to znamená, že už v kompaktnom ráme A4T je k dispozícii výbava, ktorá výrazne uľahčuje začlenenie do stroja alebo rozvádzača. Menič disponuje digitálnymi a analógovými vstupmi, reléovým výstupom, výstupom s otvoreným kolektorom, vstupom pre PTC ochranu elektromotora, +10 V výstupom, integrovaným EMC filtrom, MODBUS RTU komunikáciou, PLC inteligentnou funkciou a možnosťou pripojenia externého panelu.

Vizuálne je pri tomto modeli potvrdená aj funkcia Emergency STOP (EMS), zmena smeru otáčania cez externý vstup a procesné funkcie PID vrátane detekcie chodu na sucho, režimu spánku a detekcie vysokého alebo nízkeho tlaku. Naopak, nie sú potvrdené funkcie ako STO, integrovaný Ethernet, PROFIBUS, PG karta pre enkodér, +24 V výstup ani zmena smeru otáčania z panela. Vďaka tomu je možné komunikovať len tie vlastnosti, ktoré sú pri tomto modeli skutočne potvrdené.

Brzdová jednotka pre lepšiu kontrolu dobehu

Súčasťou modelu je integrovaná brzdová jednotka, ktorá rozširuje možnosti pri aplikáciách s požiadavkou na kontrolované spomaľovanie. Pri tomto modeli sú k dispozícii dáta brzdovej jednotky s výkonom rezistora 0,15 kW a s hodnotou odporu 300 Ω. Odporúčaný výkon pre túto konfiguráciu je 0,4 kW, teda presne na úrovni samotného meniča. Táto výbava prináša väčší pokoj pri práci s kratšími cyklami, pri dobehoch mechanizmov aj pri presnejšej reakcii na zmenu prevádzkového tempa.

Technické parametre dôležité pri montáži a návrhu

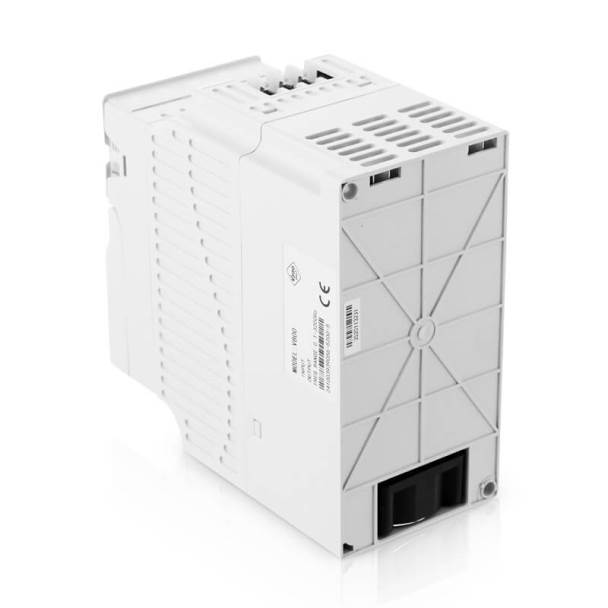

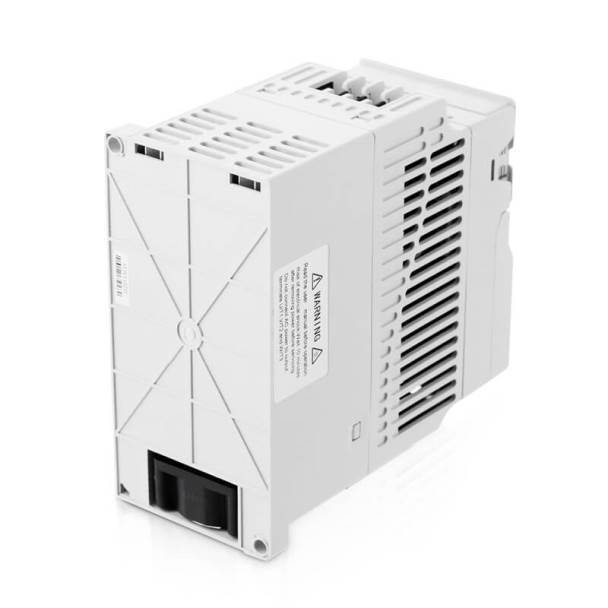

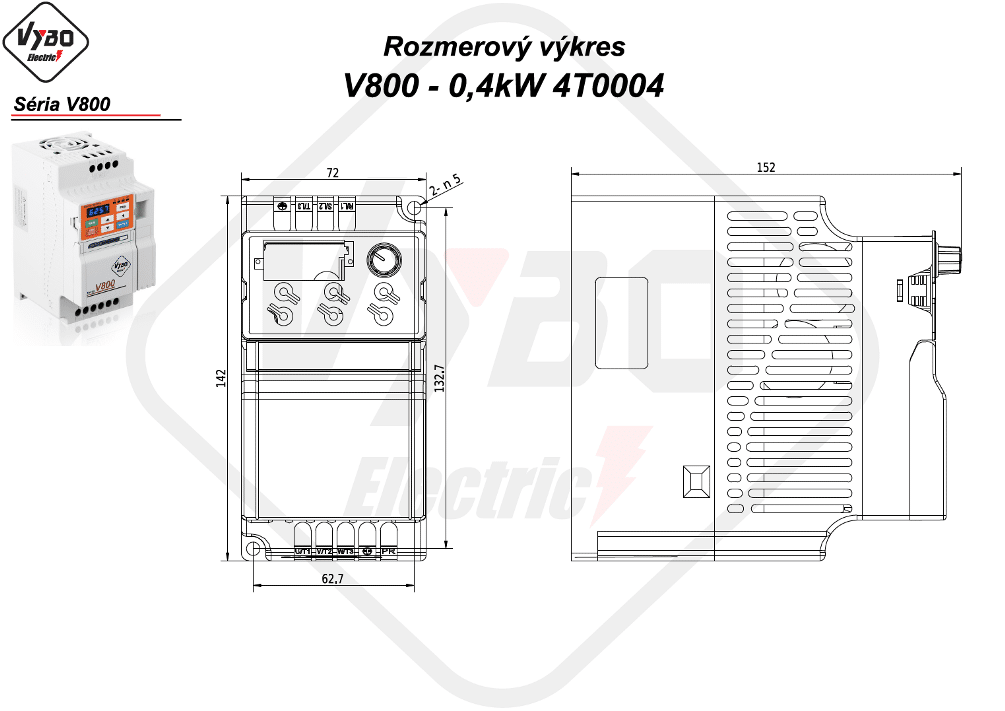

V800 4T0004 patrí do rámu A4T a jeho rozmery sú 72 × 142 × 152 mm. Inštalačné rozmery 62,7 × 132,7 mm uľahčujú zabudovanie do menších rozvádzačov a servisných skríň. Odporúčaný prierez napájacieho vodiča je 1,5 mm² a odporúčaný istič 6 A. Približné výkonové straty dosahujú 0,035 kW, požadovaný prietok chladiaceho vzduchu 15 m³/hod, indukčnosť AC reaktora 3,8 mH a indukčnosť DC reaktora 1,5 mH. Krytie IP20 je určené pre vnútorné priemyselné prostredie.

Pri inštalácii je vhodné pracovať s vertikálnym osadením, s dostatočným odvetraním a s dôsledným oddelením silových a riadiacich káblov. Práve pri menších meničoch býva správna montáž kľúčová pre EMC správanie, dlhodobú stabilitu a obmedzenie rušenia v ostatných častiach zariadenia. Aj preto séria V800 pôsobí technicky premyslene už od najnižších výkonov.

Prirodzené použitie v kompaktných priemyselných riešeniach

Tento model sa prirodzene hodí pre menšie ventilátory, kompaktné odsávacie jednotky, dávkovacie zariadenia, laboratorné pohony, servisné stroje, jednoduchšie dopravníkové úseky, pomocné baliace pracoviská, menšie miešacie mechanizmy, ľahšie čerpacie moduly, filtračné celky, meracie stanice aj technologické podsystémy, kde je potrebné spojiť 400 V napájanie, precízne riadenie a kompaktné rozmery. Uplatní sa tam, kde technológia potrebuje stabilný pohon bez zbytočne zložitého riešenia.

VYBO Electric V800 4T0004 tak ponúka veľmi dobrý vstup do profesionálnej 400 V série. Prináša integrované vektorové riadenie, pokročilú optimalizáciu integrácie, spoľahlivú komunikačnú pripravenosť a brzdovú jednotku v tele kompaktného priemyselného meniča, ktorý je pripravený na presnú a každodennú prevádzku.
