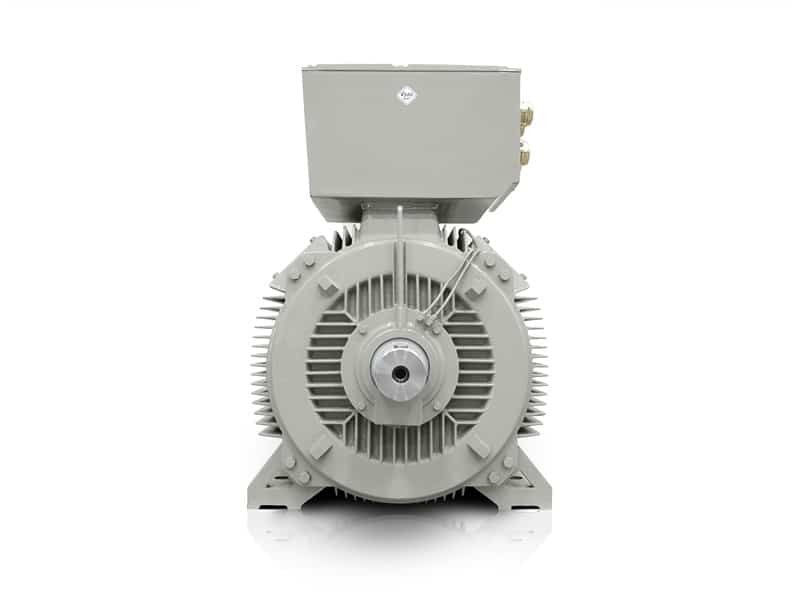

Elektromotor 710 kW, 744 ot./min, 400/690 V, H17RL 450X4-8

Dlhý popis produktu

8-pólový elektromotor H17RL 450X4-8 je navrhnutý pre kompaktný výkon v prevádzkach, kde rozhoduje stabilita pohonu, priestorová úspora a dlhodobá záťažová rezerva. Ako asynchrónny elektromotor od VYBO Electric zapadá do riešení pre veľké technologické celky, ktoré musia spoľahlivo pracovať v nepretržitom režime a bez zbytočných prestojov.

Robustná liatinová konštrukcia pomáha udržať presné uloženie aktívnych častí aj pri vibráciách, kolísaní zaťaženia a náročných montážnych podmienkach. To je prínos najmä tam, kde sa pohon nachádza v blízkosti triediacich liniek, dopravníkov alebo procesných uzlov s vyššou mechanickou záťažou.

Robustná liatinová konštrukcia pre dlhú životnosť v ťažkej prevádzke

Liatinové prevedenie podporuje mechanickú odolnosť celého pohonu a zároveň prispieva k stabilnému chodu pri dlhých prevádzkových cykloch. V praxi to znamená menšie riziko nežiaducich deformácií, lepšie tlmenie dynamických vplyvov a vyššiu istotu pri napojení na ťažké strojné celky.

V kombinácii s krútiacim momentom 9114 Nm a menovitými otáčkami 744 ot./min ide o riešenie, ktoré vie prenášať výkon bez agresívneho rozbehu do mechaniky stroja. Asynchrónny elektromotor s klietkovým rotorom sa preto hodí pre aplikácie, kde je dôležitá kontrolovaná akcelerácia a odolnosť voči prevádzkovým špičkám.

Energetická efektívnosť pri trvalej záťaži

Energetická efektívnosť 95,8 % pomáha znižovať straty pri dlhodobom chode a udržuje spotrebu pod kontrolou aj v procesoch s vysokým ročným počtom prevádzkových hodín. Účinník 0,81 zároveň podporuje návrh pohonu v priemyselných rozvodoch, kde sa rieši dimenzovanie celej elektrickej vetvy.

• Kompaktný výkon v IEC veľkosti 450 mm uľahčuje integráciu do veľkých sústrojí bez nadbytočných stavebných úprav.
• Možnosť voľby frekvencie umožňuje nasadenie aj pre 60 Hz prevádzku podľa projektového zadania.
• Pomer rozbehového momentu 110 % a pomer zvratového momentu 200 % podporujú stabilný rozbeh aj pri náročnom zaťažení.
• Pomer rozbehového prúdu 650 % je dôležitý pri návrhu spúšťania a ochrany siete.

8-pólový elektromotor pre výrobné linky, čerpadlá a hutné prevádzky

Tento 8-pólový elektromotor sa uplatní v miešadlách pre chemické prevádzky, skrutkových dopravníkoch pre sypké materiály, mlynoch na cementový polotovar, horizontálnych čerpadlách pre vodné hospodárstvo, ventilátoroch pre odsávanie prachu, drvičoch v úpravniach surovín, extrudéroch v plastárňach, kalandroch v gumárenskom priemysle aj v pásových dopravníkoch pre ťažobnú techniku.

Pre OEM výrobcov veľkých technologických celkov je dôležitá aj servisná pripravenosť, a preto je prítomné príslušenstvo ako 6 x PT100 vo vinutí, 1 x PT100 v NDE ložisku, 1 x PT100 v DE ložisku, antikondenzačný ohrievač a 3 x PTC termistor. Takéto monitorovanie podporuje včasnú diagnostiku teplotného namáhania a pomáha plánovať údržbu pred vznikom poruchy.

Napätie, otáčky a moment pre spoľahlivý návrh pohonu

Menovitý prúd 1307 A pri △ 400V a 758 A pri Y 690V poskytuje projektantom oporu pri voľbe spúšťania, transformátora a ochranných prvkov. Hmotnosť 5830 kg, externá rozbehová zotrvačnosť 932,000 kg·m² a moment zotrvačnosti GD² 100,000 kg·m² dávajú jasný základ pre návrh mechanickej väzby na prevádzkový stroj.

Ložiská 6328C3 na strane DE aj NDE podporujú nasadenie v aplikáciách, kde sa očakáva dlhá prevádzka pod záťažou a potreba predvídateľnej údržby. V spojení s izolačnou triedou H a nárastom teploty F je tento asynchrónny elektromotor vhodný pre priemysel, ktorý kladie dôraz na dlhodobú prevádzkovú istotu.

VYBO Electric vystupuje ako overený výrobca a distribútor, čo je pri zadávaní pohonov pre veľké fabriky dôležité rovnako ako samotný výkon. Využite ponuku a zvoľte riešenie, ktoré spojí robustnú liatinovú konštrukciu s kompaktným výkonom pre náročné priemyselné aplikácie.
