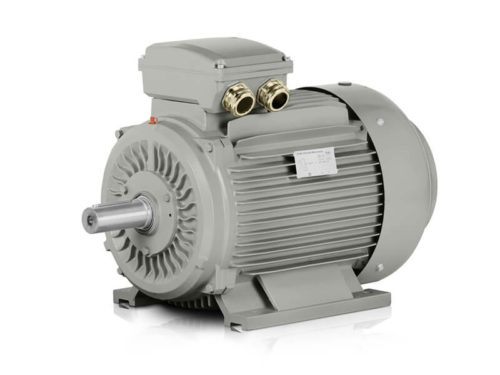

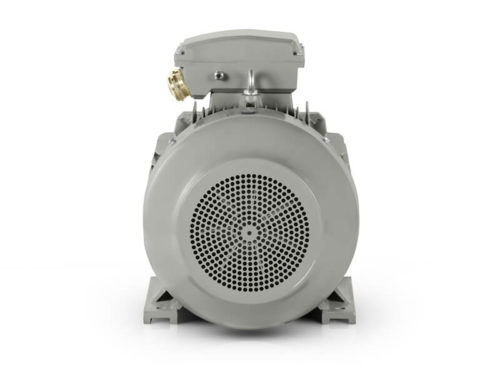

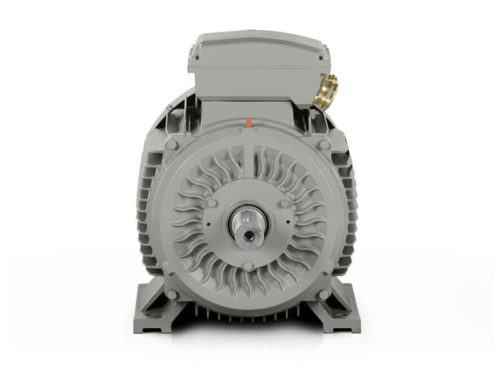

Typ elektromotora: 1LC-225S-8, 18,5 kW
| Všeobecné dáta | |
| Typ | 1LC-225S-8 |
| Rám (mm) | 225 |
| Elektrické dáta | |
| Výkon (kW) | 18,5 |
| Menovitý prúd 400 V (A) | 39 |
| Menovitý prúd 690 V (A) | 22,61 |
| Rýchlosť (rpm) | 730 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny) | 2 |
| Moment nakrátko | 1,9 |
| Prúd nakrátko | 6,6 |
| Zotrvačnosť rotora (kg/m2) | 0,491 |
| Výkonnosť | |
| Efektívnosť (100%) | 90 |
| Účinník (100%) | 0,76 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia (kg) | 274 |
| Rozmery balenia (mm) | 920*550*700 |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M50X1.5 |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6313-C3/6313-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Účinnosť 90 % a výkon 18,5 kW v ráme 225 mm
Elektromotor 1LC-225S-8 je trojfázový 8-pólový elektromotor s účinnosťou 90 %, výkonom 18,5 kW a menovitými otáčkami 730 ot./min. Práve spojenie týchto hodnôt dáva tomuto modelu význam v prevádzkach, kde má byť dôležitý stabilný nízkootáčkový chod, súvislý prenos výkonu a dlhodobo vyrovnané pracovné správanie. Pri frekvencii 50 Hz a 8-pólovom vyhotovení ide o pohon vhodný pre zariadenia, ktoré nevyžadujú rýchlobežný charakter, ale pravidelný chod s dôrazom na rovnomerný záber. V rámci série 1LC PRO tak tento model spája vysokú spoľahlivosť a efektivitu s parametrami vhodnými pre technické aj priemyselné zostavy.
Výkon, napätie a prúdové zaťaženie
Napäťové vyhotovenie 400/690 V so zapojením Δ/Y vytvára elektrický základ pre štandardné trojfázové siete. Menovitý prúd 39 A pri 400 V a 22,61 A pri 690 V zodpovedá výkonu 18,5 kW aj prevádzkovému charakteru 8-pólového elektromotora. V tejto kombinácii ide o hodnoty dôležité pre zostavy, kde má motor pracovať pri pravidelnom zaťažení a kde je potrebné udržať stabilný výkonový prenos bez výkyvov chodu. Účinník 0,76 dopĺňa elektrické parametre pri súvislom aj prerušovanom pracovnom režime a spolu s účinnosťou 90 % vytvára profil motora určeného pre dlhšie pracovné nasadenie.
- Výkon motora: 18,5 kW
- Menovité napätie: 400/690 V
- Zapojenie: Δ/Y
- Menovitý prúd: 39 A pri 400 V / 22,61 A pri 690 V
- Menovité otáčky: 730 ot./min
- Frekvencia: 50 Hz
- Účinnosť: 90 %
Táto výkonová úroveň je vhodná tam, kde má trojfázový 8-pólový elektromotor zabezpečiť plynulý pracovný rytmus a zároveň preniesť dostatočný výkon pri nižších otáčkach.
Rám 225 mm a fyzický rozsah motora
Konštrukčná veľkosť 225 mm určuje mechanický základ tohto modelu a zároveň zodpovedá výkonu 18,5 kW. Rozmery balenia 920 × 550 × 700 mm a hmotnosť balenia 274 kg ukazujú fyzický rozsah motora pri tejto výkonovej úrovni a jeho pripravenosť na pevné osadenie v priemyselnom zariadení. Pre montážny dizajn sú dostupné prevedenia IM B3, IM B5 a IM B35, teda vyhotovenie s pätkami, s prírubou aj kombinované vyhotovenie s pätkami a prírubou. Smer otáčania na obe strany rozširuje možnosti mechanického začlenenia podľa usporiadania pohonu. Rám 225 mm tu nepredstavuje iba rozmer, ale aj montážny význam pre zariadenia, kde má byť spojenie výkonu a stability podložené pevným uložením motora.
Zotrvačnosť rotora a správanie pri rozbehu
Zotrvačnosť rotora 0,491 kg*m² dopĺňa mechanický profil motora pri štarte aj počas ustáleného chodu. Pomer rozbehového momentu 1,9, pomer zvratového momentu 2 a pomer rozbehového prúdu 6,6 vytvárajú kombináciu parametrov, ktorá podporuje nábeh a následné udržanie pracovného režimu bez nepokojného dynamického prejavu. Pri výkone 18,5 kW a menovitých otáčkach 730 ot./min ide o vlastnosti dôležité pre zostavy, kde má rozbeh prebehnúť spoľahlivo a následná prevádzka zostať rovnomerná. V technickom nasadení to znamená 8-pólový elektromotor s mechanickou odozvou vhodnou pre stabilný pracovný chod a pravidelný prenos výkonu.
Pracovné podmienky, krytie a chladenie
Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, takže pokrýva trvalý aj prerušovaný pracovný cyklus. Krytie IP55 chráni vnútorné časti motora pred prachom a striekajúcou vodou, čo je dôležité pri bežnom priemyselnom nasadení. Chladenie IC411 zabezpečuje odvod tepla počas prevádzky a izolačná trieda F spolu s nárastom teploty B vytvárajú vhodný tepelný základ pre dlhodobejšie zaťaženie. Hlučnosť 73 dB(A), prevádzkový faktor 1,0, okolitá teplota do +65 °C, nadmorská výška do 1000 m a vibrácie 2,8 mm/s v triede A dopĺňajú prevádzkový rámec motora pre technické aj priemyselné zostavy, kde sa sleduje pravidelný chod a spoľahlivé správanie počas dlhšieho nasadenia.
Riadenie a vyhotovenie série 1LC PRO
Elektromotor 1LC-225S-8 je vhodný pre riadenie frekvenčným meničom aj pre spúšťanie softštartérom, vždy ako kompatibilita motora so zvoleným spôsobom riadenia alebo štartu. V sérii 1LC PRO je pri tomto modeli dôležitý aj oceľový kryt ventilátora, ktorý podporuje odolnosť vonkajších častí pri bežnej priemyselnej prevádzke. V spojení s účinnosťou 90 %, rámom 225 mm a 8-pólovým vyhotovením tak vzniká elektromotor určený pre stabilný 8-pólový pohon s dôrazom na efektivitu, pevný montážny základ a spoľahlivú prevádzku. Model 1LC-225S-8 tak vytvára vyvážený efektivita/výkon profil pre zariadenia, kde je dôležitý pokojný chod, pravidelné zaťaženie a dlhodobo stabilný výkon.
