Elektromotor 30 kW, 735 ot./min, 400/690 V, 1LC-250M-8

Dlhý popis produktu

Rám 250 mm a výkon 30 kW pre väčšie pohonné zostavy

Elektromotor 1LC-250M-8 je trojfázový 8-pólový elektromotor s výkonom 30 kW, menovitými otáčkami 735 ot./min a rámom 250 mm. Toto vyhotovenie je vhodné pre pohonné uzly, kde má mať dôležitú úlohu pravidelný prenos výkonu, pevný mechanický základ a pokojný chod pri nižších otáčkach. Pri frekvencii 50 Hz pracuje v režime, ktorý zodpovedá 8-pólovému charakteru a podporuje rovnomerné pracovné tempo bez rýchlobežného prejavu. V rámci série 1LC PRO tak ide o motor určený pre väčšie technické a priemyselné zostavy, kde sa sleduje stabilita, výkon a robustnejší montážny formát.

Výkon a elektrické parametre

Napájanie 400/690 V so zapojením Δ/Y vytvára elektrický základ pre štandardné trojfázové siete. Menovitý prúd dosahuje 60,2 A pri 400 V a 34,9 A pri 690 V, čo zodpovedá výkonu 30 kW a nízkootáčkovému pracovnému režimu. Tieto hodnoty sú dôležité pre zariadenia, kde má motor prenášať výkon pravidelne a bez výkyvov pri zaťažení. Menovité otáčky 735 ot./min potvrdzujú, že ide o 8-pólový asynchrónny elektromotor vhodný pre zostavy, v ktorých sa od pohonu očakáva pokojnejší chod a dlhšie súvislé nasadenie.

• Výkon motora: 30 kW
• Menovité napätie: 400/690 V
• Zapojenie: Δ/Y
• Menovitý prúd: 60,2 A pri 400 V / 34,9 A pri 690 V
• Menovité otáčky: 735 ot./min
• Frekvencia: 50 Hz
• Rám: 250 mm

Pripojenie a káblové priechodky

Pri modeli 1LC-250M-8 sú použité káblové priechodky 2-M63X1.5. Tento údaj má montážny význam najmä pri väčších pohonoch, kde už pripojenie motora vyžaduje zodpovedajúci priestor a mechanicky primerané riešenie vstupu káblov. V praxi ide o parameter, ktorý prirodzene zapadá do výkonovej úrovne 30 kW a rámu 250 mm. Aj z tohto pohľadu je motor pripravený na začlenenie do technických zostáv, v ktorých sa počíta s robustnejším elektrickým pripojením a s pravidelným prevádzkovým zaťažením.

Rozmery balenia a fyzický rozsah

Rozmery balenia 1020 × 690 × 790 mm a hmotnosť balenia 370 kg ukazujú fyzický rozsah motora pri tejto výkonovej úrovni. Tieto hodnoty zodpovedajú vyhotoveniu určenému pre väčšie zostavy, kde už rám 250 mm tvorí výraznejší mechanický prvok celého pohonu. Pri montážnom a logistickom plánovaní majú význam práve preto, že výkon 30 kW je tu spojený s priestorovo aj hmotnostne robustnejším riešením. Pre montážny dizajn sú dostupné prevedenia IM B3, IM B5 a IM B35, teda vyhotovenie s pätkami, s prírubou aj kombinované vyhotovenie s pätkami a prírubou. Smer otáčania na obe strany zároveň rozširuje možnosti osadenia podľa usporiadania zariadenia.

Prevádzková efektivita a pracovný prejav

Účinnosť 91 % a účinník 0,79 podporujú prevádzku motora pri dlhšom pracovnom nasadení. Hlučnosť 75 dB(A) zodpovedá výkonu 30 kW aj 8-pólovému charakteru pri menovitých otáčkach 735 ot./min. Takto nastavený pracovný profil vyhovuje pohonom, kde je dôležitý rovnomerný chod a stabilný výkonový prenos počas pravidelného zaťaženia. Pri tejto výkonovej úrovni je dôležité, že motor spája vyšší výkon s parametrami vhodnými pre súvislý pracovný rytmus a pre technické zostavy s vyššími nárokmi na dlhodobú prevádzku.

Správanie pri štarte a počas zaťaženia

Pomer rozbehového momentu 1,9, pomer zvratového momentu 2 a pomer rozbehového prúdu 6,5 vytvárajú spoľahlivý základ pre nábeh aj následné udržanie pracovného režimu. Zotrvačnosť rotora 0,834 kg*m² dopĺňa mechanickú odozvu motora pri štarte aj počas ustáleného chodu a zodpovedá výkonu 30 kW aj rámu 250 mm. Pri pravidelnom pracovnom zaťažení ide o parametre, ktoré podporujú plynulý záber a vyrovnané správanie bez nežiaduceho dynamického nepokoja. Motor tak pracuje s charakterom vhodným pre pohony, kde má byť štart istý a následná prevádzka stabilná.

Ochrana a vyhotovenie série 1LC PRO

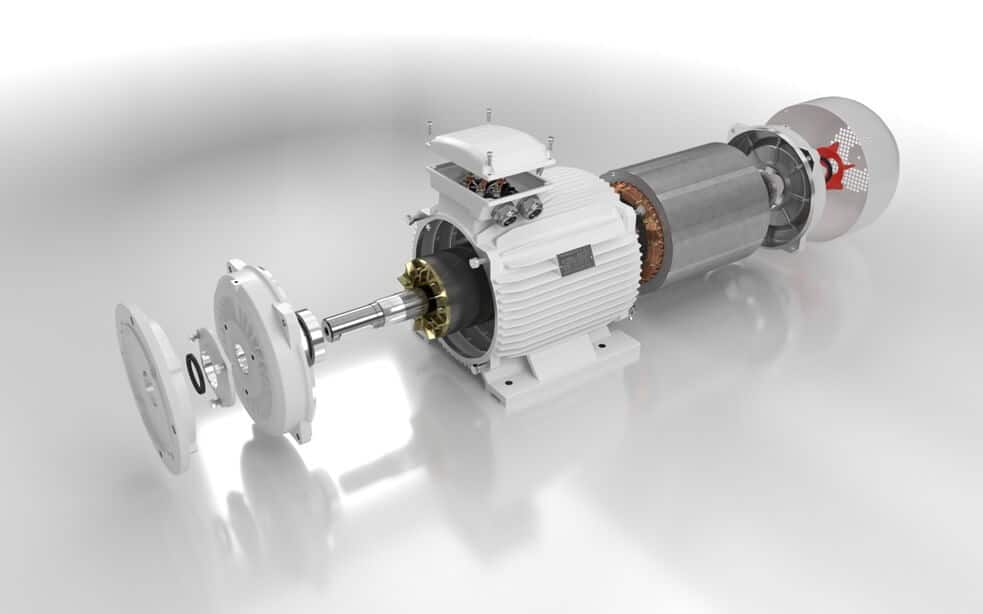

Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, takže pokrýva trvalý aj prerušovaný pracovný cyklus. Krytie IP55 chráni vnútorné časti pred prachom a striekajúcou vodou, chladenie IC411 podporuje odvod tepla počas prevádzky a izolačná trieda F spolu s nárastom teploty B vytvárajú vhodný tepelný základ pre dlhšie zaťaženie. Prevádzkový faktor 1,0, okolitá teplota do +65 °C, nadmorská výška do 1000 m a vibrácie 2,8 mm/s v triede A dopĺňajú technické podmienky pre spoľahlivý pracovný režim v technickom aj priemyselnom prostredí. V sérii 1LC PRO tento model využíva liatinový rám, zosilnené ložiská a strojné navíjanie. Tieto prvky podporujú pevnosť konštrukcie, stabilný chod a dlhodobejšiu prevádzkovú spoľahlivosť pri výkonovej úrovni 30 kW. Elektromotor je zároveň vhodný pre riadenie frekvenčným meničom aj pre spúšťanie softštartérom, vždy ako kompatibilita motora so zvoleným spôsobom riadenia alebo štartu.

Elektromotor 1LC-250M-8 spája výkon 30 kW, rám 250 mm, napájanie 400/690 V a menovité otáčky 735 ot./min do vyhotovenia určeného pre väčšie nízkootáčkové pohony. Ako 8-pólový elektromotor vytvára pevný základ pre zariadenia, kde je dôležitý robustnejší montážny formát, stabilný výkonový prenos a pravidelná prevádzka. Séria 1LC PRO pri tomto modeli prináša konštrukciu a parametre vhodné pre technické aj priemyselné zostavy s dôrazom na pevnosť, výkon a dlhodobú prevádzkovú istotu.
