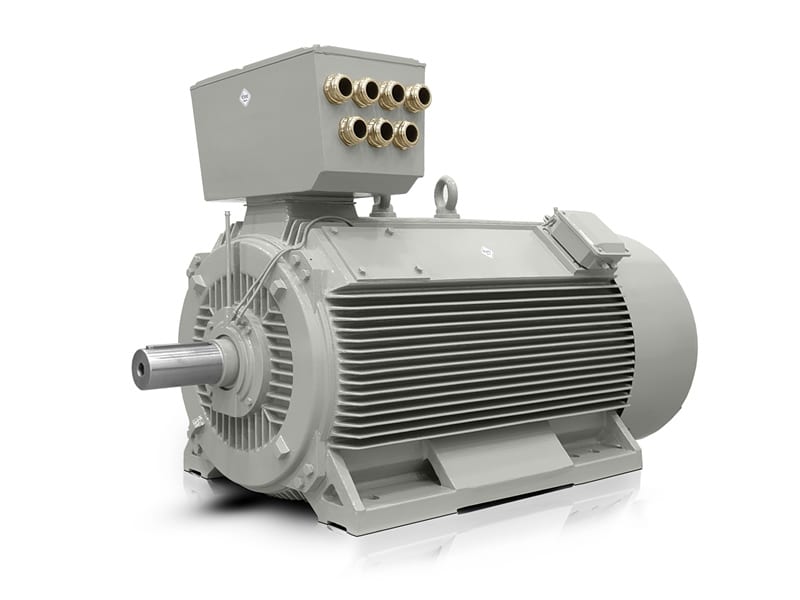

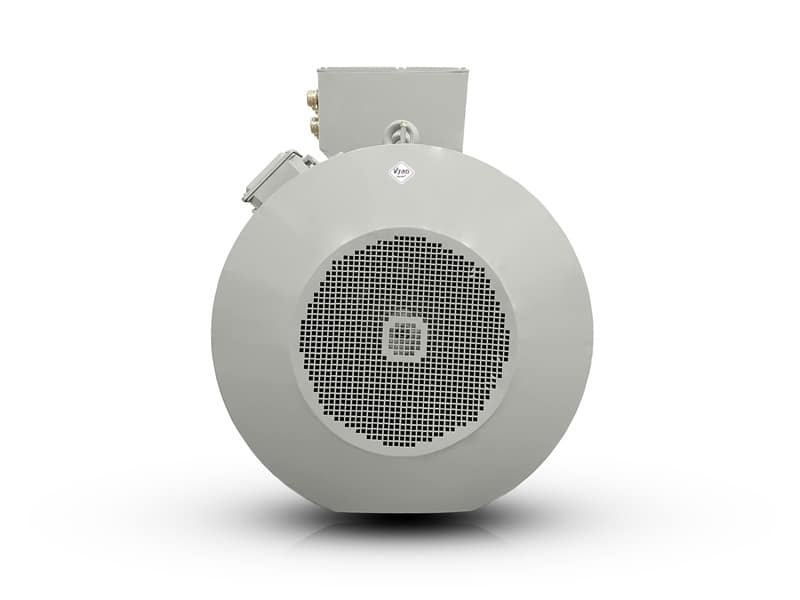

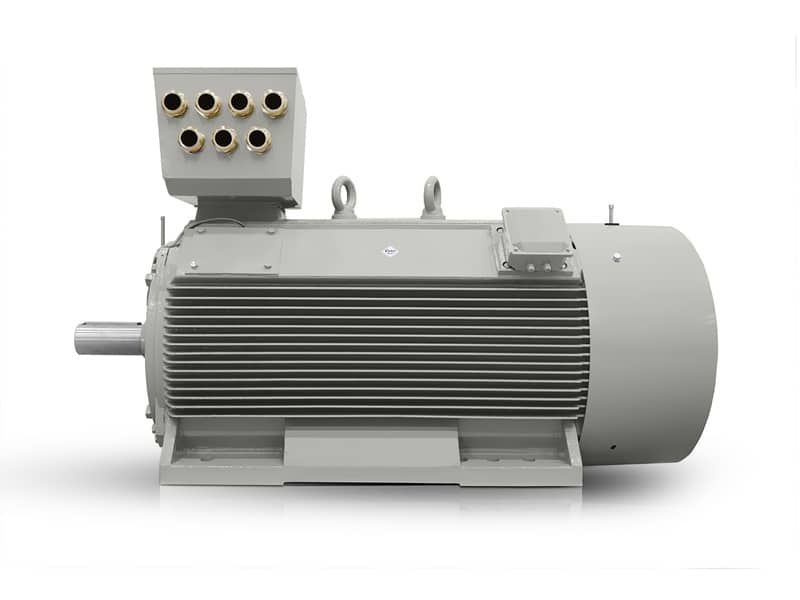

Typ elektromotora: H17RL-400X4-4 800KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 400X4-4 |
| Rám (mm) | 400 |
| Elektrické dáta | |
| Výkon (kW) | 800 |
| Menovitý prúd 400 V (A) | 1363 |
| Menovitý prúd 690 V (A) | 790 |
| Rýchlosť (rpm) | 1488 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 5134 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 220 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 700 |
| Externá rozbehová zotrvačnosť (kg*m2) | 524 |
| Moment zotrvačnosti GD2 (kg*m2) | 52 |
| Výkonnosť | |
| Efektívnosť (%) | 96,3 |
| Účinník (100%) | 0,88 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 4000 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6326C3/6326C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Kompaktný výkon pre priemyselné pohony s vysokou hustotou výkonu
H17RL 400X4-4 od VYBO Electric prináša riešenie pre prevádzky, ktoré potrebujú kompaktný výkon bez zbytočného nárastu zástavbového priestoru. Tento elektromotor 1500 ot./min je navrhnutý pre technológie, kde rozhoduje plynulý prenos energie, presná integrácia do pohonnej linky a rezervy pre dlhodobú záťaž.
Vďaka výkonu 800 kW a osovej výške 400 mm sa motor hodí do zostáv, kde je potrebná vysoká hustota výkonu a spoľahlivé nasadenie v nepretržitej prevádzke. Pre prevádzkovateľov veľkých fabrík aj OEM výrobcov veľkých technologických celkov znamená jednoduchšie dimenzovanie pohonu a menšie nároky na okolitú konštrukciu.
Trojfázový elektromotor s rezervou pre rozbeh aj zaťaženie
Ako trojfázový elektromotor sa tento model uplatní v aplikáciách, kde je dôležitý stabilný rozbeh, kontrolované zrýchlenie a dobré správanie pri premenlivom zaťažení. Menovitý krútiaci moment 5134 Nm vytvára priestor pre pohon zariadení s vyššou zotrvačnosťou a náročnejším pracovným cyklom.
Pomer rozbehového momentu 120 % a pomer zvratového momentu 220 % pomáhajú pri aplikáciách, kde sa od motora očakáva spoľahlivá reakcia už v úvodnej fáze rozbehu. Pomer rozbehového prúdu 700 % treba zohľadniť pri návrhu napájania, najmä pri integrácii do väčších technologických celkov.
Nízkonapäťový elektromotor pre robustné napájacie zostavy
V pozícii nízkonapäťový elektromotor pracuje pri napätí 400/690 V, čo uľahčuje začlenenie do priemyselných rozvodov a štandardných riadiacich systémov. Menovitý prúd 1363 A pri △ 400V a 790 A pri Y 690V dáva projektantom podklady na správne nastavenie ochrany, rozbehových prvkov a káblových trás.
Menovité otáčky 1488 otáčok/min podporujú využitie v pohonoch, kde sa požaduje ustálený chod a plynulé prenášanie výkonu do technologickej linky. Účinník 0,88 a efektivita 96,3 % zároveň pomáhajú udržať energetickú bilanciu pod kontrolou pri dlhších prevádzkových cykloch.
Robustná liatinová konštrukcia pre náročné nasadenie
Robustná liatinová konštrukcia zvyšuje mechanickú odolnosť, stabilitu aj odolnosť voči vibráciám, čo je v priemyselnej prevádzke zásadné. Hmotnosť 4000 kg pomáha utlmiť nežiaduce dynamické prejavy a prispieva k pevnému osadeniu motora do rámu stroja alebo technologického sústrojenstva.
Izolačná trieda F a nárast teploty B vytvárajú prevádzkový rámec pre dlhodobé zaťaženie v prostredí, kde sa motor nesmie prehrievať pri bežnom pracovnom režime. Pri návrhu moderných liniek ocenia túto kombináciu prevádzkovatelia, ktorí sledujú dostupnosť, servisné intervaly aj celkové náklady životného cyklu.
Pokročilé mazanie a údržba pre dlhé servisné intervaly
Pre technologické celky je dôležité, že motor využíva domazávanie ložísk počas prevádzky, čím sa zjednodušuje údržba a znižuje riziko neplánovaného odstavenia. Ložiská DE 6326C3 a NDE 6326C3 podporujú spoľahlivý chod pri zaťažení, ktoré je typické pre veľké priemyselné pohony.
Roky skúseností výrobcu VYBO Electric sú viditeľné v tom, ako motor rieši prevádzkové detaily, ktoré v praxi rozhodujú o servisnej pripravenosti. Moment zotrvačnosti GD² 52,000 kg·m² a externá rozbehová zotrvačnosť 524,000 kg·m² poskytujú návrhárom dôležité podklady pri koordinácii rozbehu s nadväzujúcou technológiou.
Konkrétne aplikácie v ťažkej priemyselnej prevádzke
Tento motor je vhodný pre technológie, kde sa vyžaduje trvalý výkon a odolnosť v náročnom cykle.
- Hlavný pohon drviča kameniva v ťažobnej linke.
- Pohon guľového mlyna v spracovaní nerastov.
- Kompresorová jednotka pre priemyselnú vzduchotechniku.
- Pohon pásového dopravníka pre sypké materiály.
- Extrúzna linka v plastovom spracovaní.
- Valcovacia stolica v hutníckej výrobe.
- Čerpadlové agregáty pre vodohospodárske stanice.
- Pohon miešača v chemickom priemysle.
- Ventilátorová jednotka pre veľké chladiace okruhy.
- Odstredivé separátory v procesnej výrobe.
- Tromlové sito v recyklačnej technológii.
- Pohon sušiaceho bubna v spracovaní biomasy.
- Technologický pohon pre cementárenské dávkovacie systémy.
VYBO Electric pre projekty, kde rozhoduje spoľahlivý výkon
Ak potrebujete motor do zostavy, kde sú dôležité priestorová efektivita, stabilný chod a dlhodobá servisná istota, H17RL 400X4-4 je pripravený pre náročné priemyselné nasadenie. Využite ponuku a zvoľte kompaktný výkon, ktorý uľahčí návrh pohonu aj jeho každodennú prevádzku.
