Elektromotor 55 kW, 1480 ot./min, 400/690 V, 1LC-250M-4

Dlhý popis produktu

Elektromotor 1LC-250M-4 pre spoľahlivú integráciu do výkonnejších priemyselných technológií

Elektromotor 1LC-250M-4 zo série 1LC PRO je 4-pólové vyhotovenie s výkonom 55 kW, menovitými otáčkami 1480 ot./min. a napätím 400/690 V. Tento model je vhodný pre technologické celky, pri ktorých sa už rieši nielen samotný výkon, ale aj spôsob elektrického pripojenia, mechanické osadenie, prúdová úroveň a pripravenosť na dlhodobú prevádzku. V praxi sa uplatňuje v čerpacích skupinách, ventilátorových zostavách, dopravníkových tratiach, miešadlách, odsávacích systémoch, baliacich linkách, výrobných uzloch aj v pomocných pohonoch väčších priemyselných zariadení, kde je dôležitá spoľahlivá integrácia motora do celej technológie.

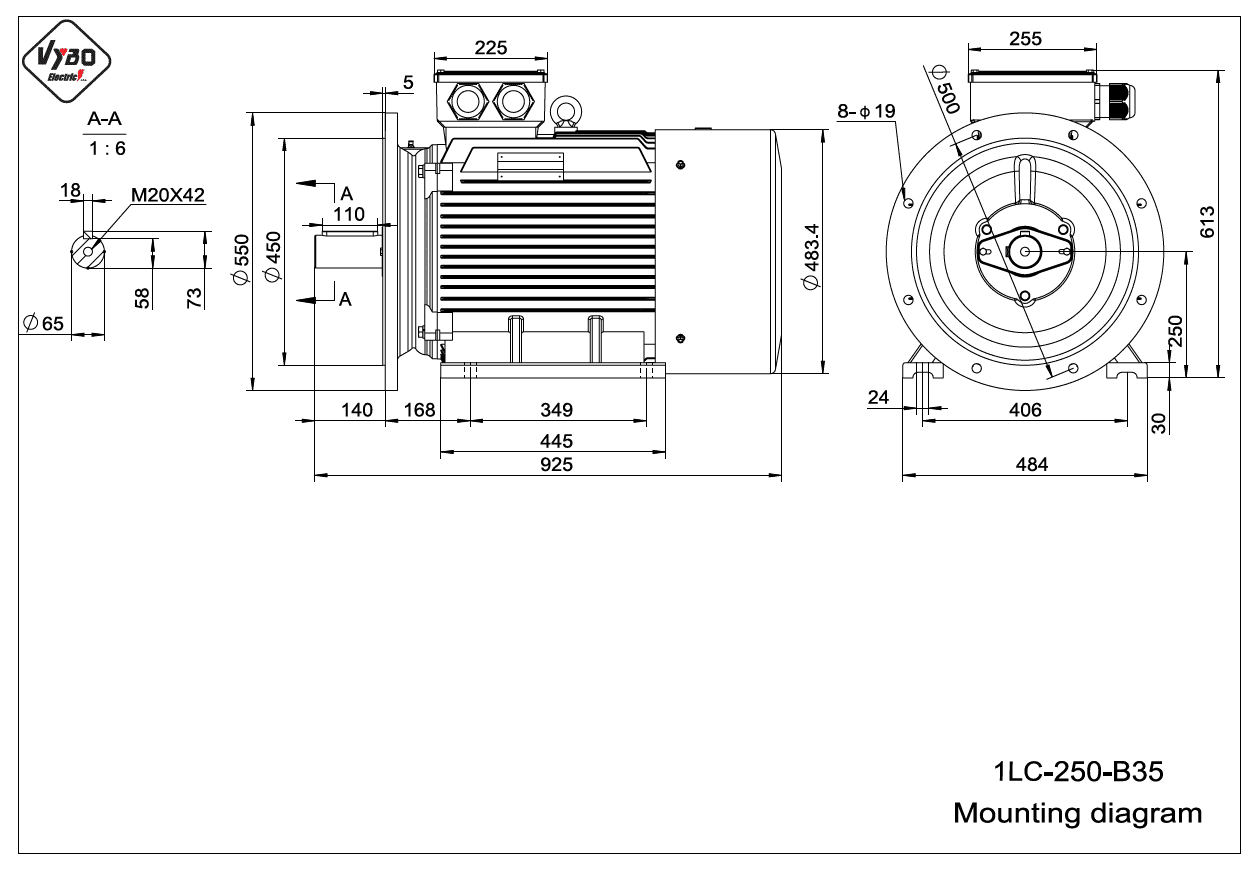

Rám 250 mm a elektrické pripojenie ako základ integračného riešenia

Konštrukčná veľkosť rámu 250 mm dáva tomuto elektromotoru pevnú montážnu základňu pre zariadenia, v ktorých je potrebné spojiť vyššiu výkonovú úroveň s korektným mechanickým osadením. Pri takýchto pohonoch už má význam nielen samotný výkon 55 kW, ale aj to, ako sa motor zapojí do rámu technológie, ako sa rieši jeho napájanie a ako sa pripraví servisný prístup pri dlhodobom nasadení. Menovitý prúd 98,1 A pri 400 V a 56,9 A pri 690 V ukazuje, že ide o model pre výkonnejšie elektrické vetvy, kde je nevyhnutné správne dimenzovanie pripojenia, istenia a rozvádzačového riešenia.

Tomu zodpovedajú aj káblové priechodky 2-M63X1.5, ktoré podporujú elektrické začlenenie motora do robustnejších priemyselných celkov. Práve tento údaj má pri montáži a integrácii praktický význam, pretože pomáha zosúladiť výkonové parametre motora s reálnym návrhom kabeláže a s priestorovým riešením svorkovnice. Pri ventilátoroch, väčších čerpadlách, dopravníkových zostavách alebo procesných miešadlách tak motor nevystupuje len ako zdroj výkonu, ale ako technický prvok, ktorý musí zapadnúť do elektrického aj mechanického konceptu zariadenia.

Význam integračného pohľadu podporuje aj hmotnosť balenia 376 kg a rozmery balenia 1020 × 590 × 790 mm. Tieto údaje sú dôležité pri plánovaní dopravy, manipulácie a prípravy na montáž, najmä ak sa motor osádza do technologického priestoru s obmedzenou manipulačnou rezervou alebo ak ide o servisnú výmenu v existujúcej prevádzke. Pri tomto modeli teda logistika priamo súvisí s montážnym a servisným plánovaním.

Mechanickú stránku integrácie dopĺňajú ložiská 6314-C3 na strane DE aj NDE a zotrvačnosť rotora 0,66 kg*m². Ložisková báza podporuje stabilné uloženie rotora pri pravidelnom zaťažení a zotrvačnosť má význam pri prenose výkonu do zariadenia, kde sa sleduje pokojný rozbeh a predvídateľné správanie celej sústavy. Pri dopravníkoch, čerpacích systémoch, miešacích zariadeniach alebo ventilátoroch sa tak premieta do istejšieho začlenenia pohonu do prevádzkového režimu technológie.

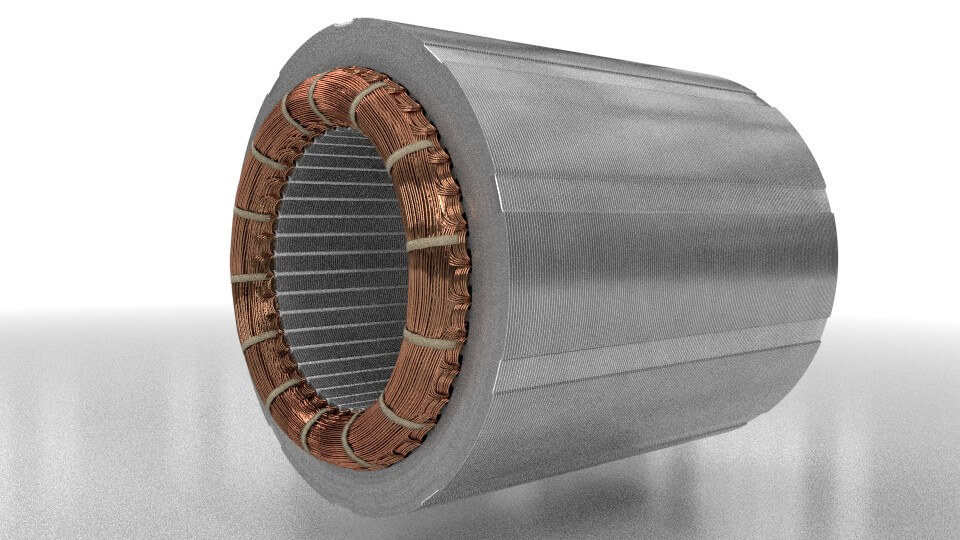

Séria 1LC PRO využíva liatinový rám, vystužené ložiskové štíty z liatiny, zosilnené pätky elektromotora a zosilnený kryt svorkovnice, čo podporuje mechanickú stabilitu pri každodennom nasadení. Spevnená rotorová klietka, oceľový kryt ventilátora, strojné navíjanie a vysoká čistota medi vo vinutí nadväzujú na požiadavku, aby motor spoľahlivo fungoval v štandardných aj náročnejších priemyselných procesoch. V spojení s rámom 250 mm ide o riešenie, ktoré je pripravené na dlhodobú prevádzku aj na korektnú servisnú obsluhu počas životného cyklu technológie.

Prevádzkové správanie pri výkone 55 kW

Motor pracuje s napätím 400/690 V, zapojením △/Y a frekvenciou 50 Hz, čo zodpovedá štandardnému trojfázovému nasadeniu vo výrobných a procesných prevádzkach. Účinnosť 93 % a účinník 0,87 podporujú vyrovnané prevádzkové správanie tam, kde sa od pohonu očakáva dlhší chod a stabilný odber. Pomer rozbehového momentu 2,2, zvratového momentu 2,3 a pomer rozbehového prúdu 7,2 poskytujú dôležitý základ pre posúdenie štartu pri aplikáciách, ktoré nevstupujú do chodu bez odporu. Elektromotor je vhodný na spúšťanie DOL a zároveň na riadenie frekvenčným meničom alebo softštartérom, takže spôsob štartu a regulácie sa dá prispôsobiť konkrétnemu riešeniu technológie.

Krytie IP55, chladenie IC411, izolačná trieda F a nárast teploty B vytvárajú jasne definovaný prevádzkový rámec pre dlhodobé priemyselné použitie. Prevádzkové režimy S1, S2, S3 a S4 až S9 umožňujú zaradiť motor do kontinuálneho aj prerušovaného pracovného režimu podľa charakteru linky. Hlučnosť 83 dB, oba smery otáčania, vibrácie 2,8 mm/s a trieda vibrácií A dopĺňajú technický obraz modelu, ktorý je pripravený na stabilnú prevádzku pri pravidelnom zaťažení. Motor je určený pre okolitú teplotu do +65 °C a prevádzku do nadmorskej výšky 1000 m.

Servisne a montážne pripravený elektromotor skladom

Elektromotor VYBO Electric 1LC-250M-4 spája rám 250 mm, prúdovú úroveň 98,1/56,9 A, káblové priechodky 2-M63X1.5 a výkon 55 kW do riešenia, ktoré je pripravené na spoľahlivú integráciu do výkonnejších priemyselných technológií. Model je skladom s rýchlou expedíciou a predstavuje vhodnú voľbu pre projekty, kde je dôležité spojiť montážnu istotu, elektrickú pripravenosť a stabilnú prevádzku v jednom technicky vyváženom celku.
