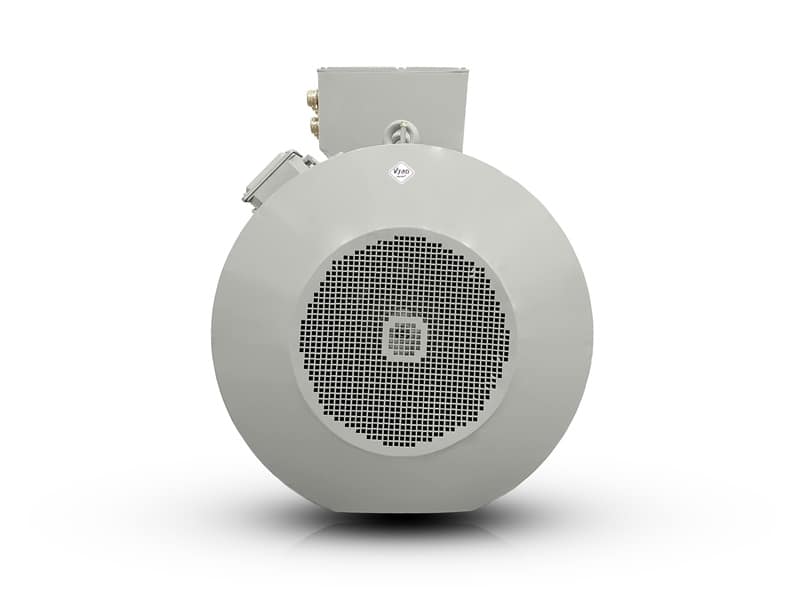

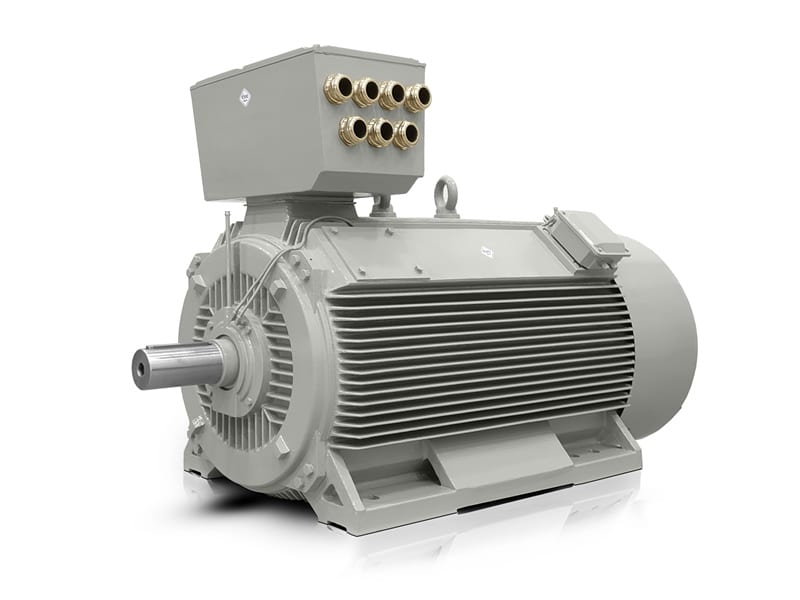

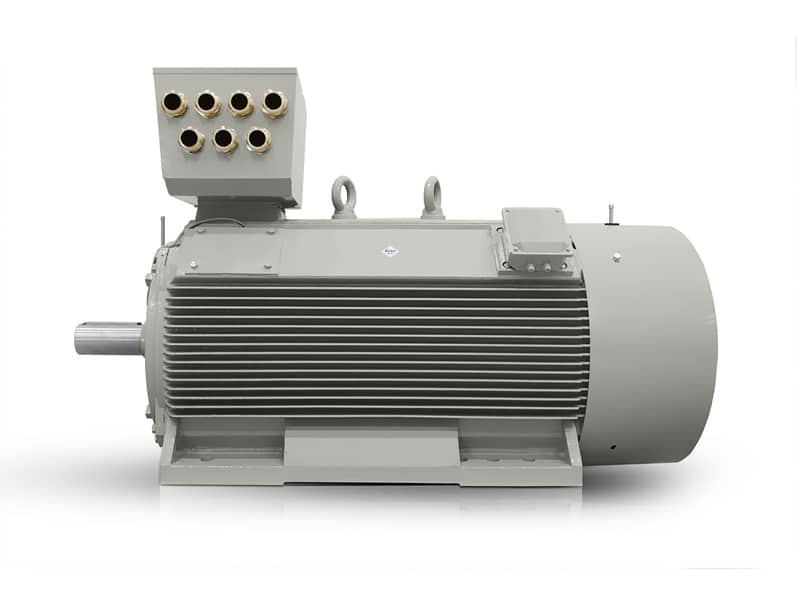

Typ elektromotora: H17RL-315X1-8 160KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 315X1-8 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 160 |
| Menovitý prúd 400 V (A) | 314 |
| Menovitý prúd 690 V (A) | 182 |
| Rýchlosť (rpm) | 740 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 2065 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 130 |
| Ist/In (%) | 650 |
| Externá rozbehová zotrvačnosť (kg*m2) | 211 |
| Moment zotrvačnosti GD2 (kg*m2) | 21,2 |
| Výkonnosť | |
| Efektívnosť (%) | 94,7 |
| Účinník (100%) | 0,78 |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 1740 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6319C3/6319C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
H17RL 315X1-8 pracuje s výkonom 160 kW a otáčkami 740 ot./min, čo v praxi znamená vysokú hustotu výkonu pre pohony, kde je priestor aj čas rozbehu súčasťou návrhu. Tento elektromotor 750 ot./min je určený pre prevádzky, ktoré potrebujú spoľahlivý chod pri zaťažení a zároveň nechcú zbytočne naddimenzovať strojné celky.
V ponuke VYBO Electric ide o trojfázový elektromotor, ktorý prirodzene zapadá do zostáv s meničom, prevodovkou alebo priamym pohonom. Ako asynchrónny elektromotor s klietkovým rotorom zvláda stabilnú prevádzku v ťažších výrobných podmienkach a jeho koncepcia podporuje dlhodobé nasadenie vo fabrikách, kde sa sleduje nielen výkon, ale aj servisný zásah a dostupnosť náhradných dielov.
Kompaktný výkon pre výrobné linky a ťažké agregáty
Stredné podniky aj veľké závody ocenia, že motor s výškou osi 315 mm dokáže dodať výkon, ktorý by pri inom riešení často vyžadoval väčší rám. Kompaktný výkon pomáha pri modernizáciách, kde rozhoduje každý milimeter v strojovni, ale aj pri nových zostavách, ktoré majú zostať prehľadné a servisovateľné.
Pri menovitom prúde 314 A pri △ 400V a 182 A pri Y 690V sa motor dá zaradiť do projektov s jasne navrhnutým napájaním a štartovacími podmienkami. Krútiaci moment 2065 Nm podporuje rozbeh aj v aplikáciách s vyšším odporom záťaže, takže konštruktér má pri návrhu pohonu viac istoty pri voľbe prevodu alebo pracovného režimu.
Elektromotor 750 ot./min pre stabilný chod a menšie nároky na prevádzku
Otáčky 740 ot./min sú vhodné tam, kde sa vyžaduje plynulý záber a menšie dynamické rázy do technológie. Pomer rozbehového momentu 130 % a zvratový moment 200 % dávajú dobrý základ pre aplikácie s premenlivým zaťažením, zatiaľ čo pomer rozbehového prúdu 650 % treba zohľadniť pri návrhu spínania a istenia.
Efektivita 94,7 % a účinník 0,78 sú hodnoty, ktoré sa pri správnom zaťažení premietnu do rozumného prevádzkového pomeru medzi odberom a využitím výkonu. Izolačná trieda F spolu s nárastom teploty B podporuje nasadenie v režime, kde motor dlhodobo pracuje v priemyselnom tempe a je vystavený opakovaným štartom.
Robustná liatinová konštrukcia pre dlhú životnosť v ťažkej výrobe
Liatinové telo motora prináša vysokú mechanickú odolnosť, stabilitu a dlhú životnosť aj v prevádzkach s vibráciami, prachom alebo častými zmenami režimu. Hmotnosť 1740 kg zároveň pomáha tlmiť nežiaduce kmity v zostave, čo je dôležité pri veľkých výrobných celkoch a technologických linkách.
V praxi oceníte aj ložiskové uloženie 6319C3 na strane DE aj NDE, ktoré spolu s masívnou hliníkovou klietkou rotora podporuje rovnomerný chod a vhodné správanie pri dlhodobom zaťažení. Pokročilé mazanie a údržba sú riešené tak, aby domazávanie ložísk počas prevádzky nebolo komplikáciou pre údržbárov ani pre technologický harmonogram.
Na čo sa H17RL Compact PRO uplatní v praxi
V technológii stredných podnikov aj vo veľkých fabrikách sa tento model hodí najmä do týchto aplikácií:
- Hlavný pohon pásového dopravníka v triediarni sypkých materiálov.
- Rotačný pohon miešacieho zariadenia v chemickej výrobe.
- Pohon drviča v linke na spracovanie kameniva.
- Hlavný motor extrudéra v spracovaní plastových zmesí.
- Pohon čerpadlovej stanice pre priemyselnú cirkuláciu vody.
- Hnací agregát kompresorovej technológie vo výrobnom areáli.
- Pohon ventilátora s vysokou zotrvačnosťou v odsávacom systéme.
- Motor pre valcovaciu alebo navíjaciu technológiu v kovoobrábaní.
VYBO Electric vychádza z rokov skúseností v návrhu motorov pre priemyselné nasadenie, čo je viditeľné v detailoch, ktoré uľahčujú návrh aj servis. Externá rozbehová zotrvačnosť 211,000 kg·m² a moment zotrvačnosti GD² 21,200 kg·m² sú dôležité údaje pri dimenzovaní pohonného reťazca, najmä ak má zostať prevádzka stabilná aj pri opakovaných zmenách zaťaženia.
Pre konštruktérov a údržbu je dôležité, že motor bol navrhnutý s dôrazom na dlhodobú prevádzku, servisnú dostupnosť a predvídateľné správanie v reálnych podmienkach. H17RL 315X1-8 tak predstavuje riešenie, ktoré sa dobre uplatní tam, kde sa od motora očakáva výkon, technická disciplína a priestorová efektivita v jednom celku.
Kontaktujte nás pre cenovú ponuku a technické odporúčanie pre váš pohon.
