Dátový list pre trojfázové elektromotory

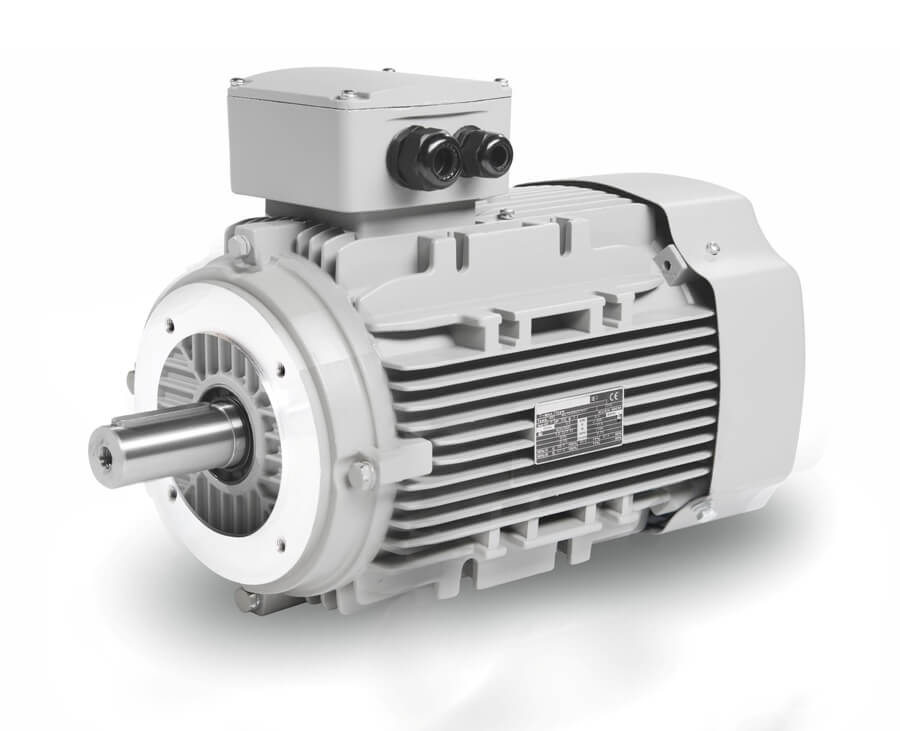

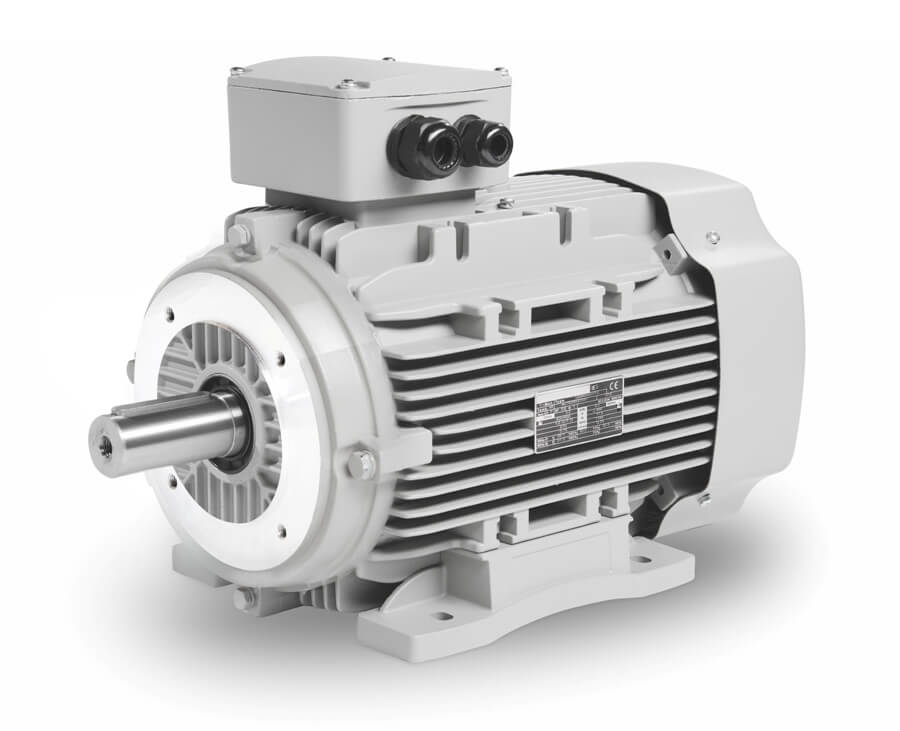

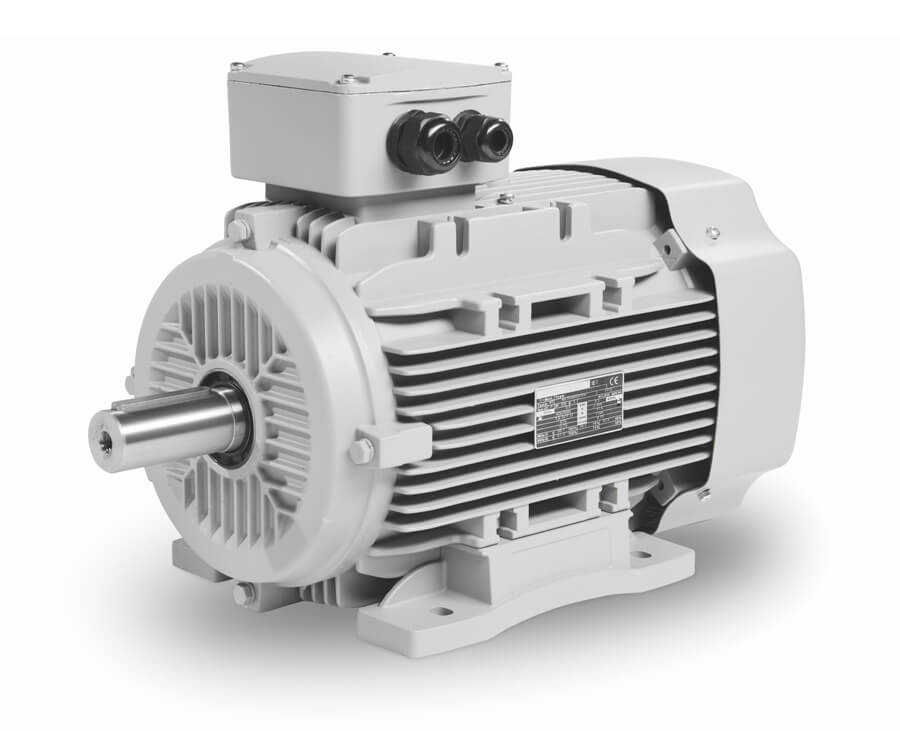

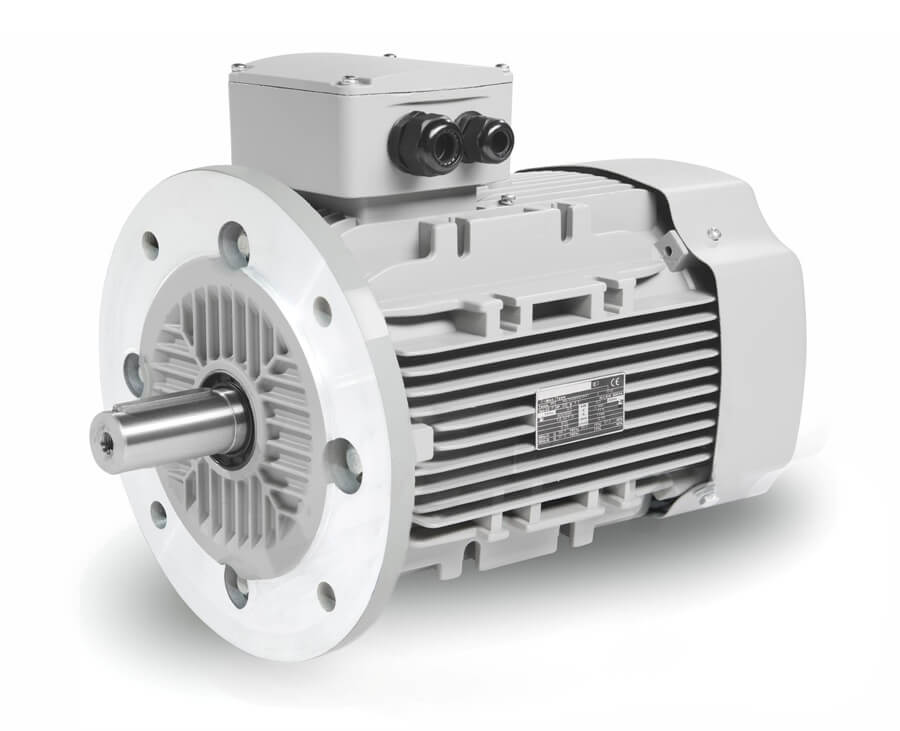

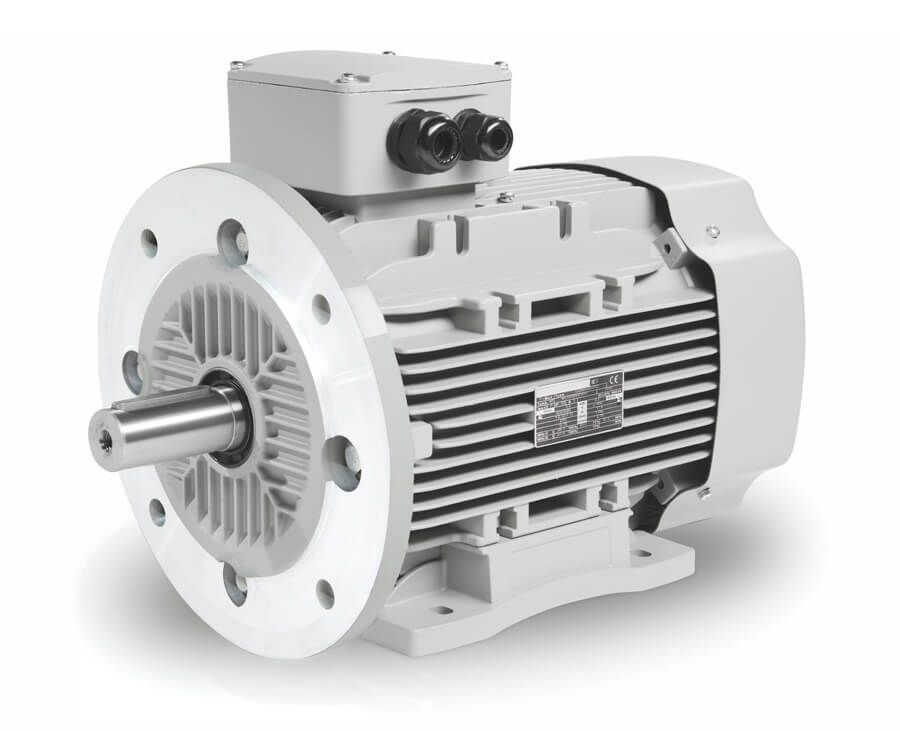

Typ elektromotoru: 1AL-112M-8, 1,5 kW
| Všeobecné dáta | |
| Typ | 1AL-112M-8 |
| Rám (mm) | 112 |
| Elektrické dáta | |
| Výkon (kW) | 1,5 |
| Menovitý prúd 230 V (A) | 7,34 |
| Menovitý prúd 400 V (A) | 4,22 |
| Rýchlosť (rpm) | 690 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 230/400 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny) | 1,8 |
| Moment nakrátko | 2,0 |
| Prúd nakrátko | 5,0 |
| Zotrvačnosť rotora (kg/m2) | 0,0245 |
| Výkonnosť | |
| Efektívnosť (100%) | 74 |
| Účinník (100%) | 0,7 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia (kg) | 28 |
| Rozmery balenia (mm) | 420*245*310 |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M32X1.5 |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6306-2Z/6306-2Z |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.
Dlhý popis produktu
Spoľahlivý 8-pólový pohon pre ustálený pracovný rytmus
Keď sa do technológie dopĺňa pohon pre pomalší pracovný takt, dôležitá nie je len hodnota výkonu, ale aj to, ako sa motor správa po zapojení, pri rozbehu a po hodinách nepretržitého chodu. Elektromotor 1AL-112M-8 s výkonom 1,5 kW, menovitými otáčkami 690 ot./min a konštrukčnou veľkosťou 112 mm je stavaný práve na takýto typ úloh. Hodí sa do technológií, kde sa materiál nepoháňa rýchlo, ale pravidelne a s dobrou kontrolou nad pohybom. V praxi môže ísť o dávkovače, pásové dopravníky, miešacie nádoby, obehové čerpadlá, odsávacie vetvy, sušiace moduly, triediace stoly, plniace uzly, pomalobežné navíjanie alebo otočné pracovné jednotky. V týchto zariadeniach býva dôležitejšie udržať ustálený rytmus než dosiahnuť vysokú rýchlosť, a práve tam má 8-pólové vyhotovenie svoj prevádzkový význam.
Čo je na tomto modeli podstatné v každodennej prevádzke
- 690 ot./min pomáha udržať pokojný prenos pohybu pri posuve, miešaní aj cirkulácii média.
- 230/400 V a zapojenie Δ/Y zjednodušujú elektrické zaradenie do bežnej priemyselnej siete.
- Pomer rozbehového momentu 2,0 dáva motoru istotu pri štarte aj pri pravidelnom opakovaní pracovného cyklu.
- IP55 a IC411 podporujú spoľahlivú prevádzku v prostredí s prachom, vlhkosťou a bežným prevádzkovým znečistením.
- Ložiská 6306-2Z, vibrácie 2,8 mm/s a vyváženie s polovičným perom pomáhajú udržať mechaniku v pokoji aj pri dlhšom nasadení.
Elektrické správanie a rozbeh bez tvrdého nástupu
Motor je určený pre frekvenciu 50 Hz a menovitý prúd dosahuje 7,34 A pri 230 V a 4,22 A pri 400 V. Tieto hodnoty dávajú jasný základ pre návrh istenia, spínania aj ochrany v bežnej priemyselnej prevádzke. Z pohľadu uvedenia do chodu je dôležité, že motor podporuje DOL, riadenie frekvenčným meničom aj použitie so softštartérom. V jednoduchom zariadení sa tak dá zapojiť priamo, pri citlivejšej mechanike možno rozbeh zjemniť a pri technológii s potrebou prispôsobiť pracovné tempo je k dispozícii aj regulácia. To má praktický význam napríklad pri dávkovaní sypkých materiálov, pri plynulom plnení, pri miešaní s pravidelnou zmenou odporu alebo pri dopravných vetvách, kde je potrebné udržať pokojný nábeh bez zbytočných rázov.
Pomer zvratového momentu 1,8 voči menovitému momentu pomáha zvládať bežné zmeny zaťaženia a pomer rozbehového prúdu 5,0 je dôležitý pri správnom nastavení elektrického štartu. Motor je určený pre lineárnu alebo parabolickú krivku zaťaženia, preto sa dobre uplatní v aplikáciách s plynulým nárastom odporu aj v zariadeniach s pravidelným pracovným rozsahom. Prevádzkový faktor 1,0 a režimy S1, S2, S3 a S4-S9 umožňujú zaradiť tento model do trvalého chodu aj do opakovaných cyklov počas celej zmeny. Séria 1AL OPTIMAL je v tomto smere postavená ako profesionálna platforma VYBO Electric pre rýchle a spoľahlivé uvedenie do prevádzky.
Konštrukcia, ochrana a praktické detaily pri montáži
Pri mechanickom osadení je dôležité, aby motor držal stabilitu aj pri dlhodobom nasadení. Tomu zodpovedá rám 112 mm, ložiskové uloženie na oboch stranách aj zotrvačnosť rotora 0,0245 kg/m², ktorá prispieva k vyrovnanej reakcii pri štarte a pri zmene pracovného stavu. Smer otáčania je možný na obe strany, takže začlenenie do rôznych strojových zostáv nevyžaduje zbytočné kompromisy v konštrukcii. Súčasťou vyhotovenia sú káblové priechodky 2-M32X1.5, čo uľahčuje priemyselné pripojenie bez improvizácie pri montáži.
Ochranu pri každodennom nasadení podporuje krytie IP55. Motor je tak pripravený na prostredie, kde sa pracuje s prachom, vlhším vzduchom alebo s prevádzkovými nečistotami. Chladenie IC411 odvádza teplo pri štandardnom zaťažení a kombinácia izolačnej triedy F s nárastom teploty B vytvára spoľahlivý základ pre pravidelnú prevádzku. Použitie je určené pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Hlučnosť 61 dB(A) podporuje kultivovaný chod v technológiách, ktoré pracujú v hale s viacerými strojmi alebo bližšie k obsluhe. Pri manipulácii pomáhajú rozmery balenia 420 × 245 × 310 mm a hmotnosť balenia 28 kg. Ložiskové uloženie využíva mazivo na lithiovom základe č. 2.
Elektromotor 1AL-112M-8 je pripravený na prevádzky, kde má byť pohyb pravidelný, rozbeh istý a začlenenie do technológie bez zbytočného zdržania. Po osadení pracuje presne tam, kde výroba potrebuje pokojný chod, stabilný prenos výkonu a spoľahlivý priemyselný základ.
