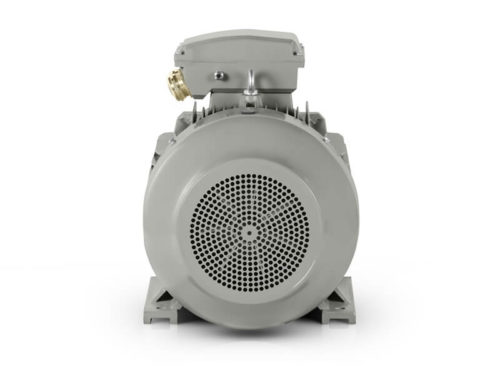

Typ elektromotora: 1LC-160M2-8, 5,5 kW
| Všeobecné dáta | |
| Typ | 1LC-160M2-8 |
| Rám (mm) | 160 |
| Elektrické dáta | |
| Výkon (kW) | 5,5 |
| Menovitý prúd 400 V (A) | 12,9 |
| Menovitý prúd 690 V (A) | 7,48 |
| Rýchlosť (rpm) | 720 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny) | 2 |
| Moment nakrátko | 1,9 |
| Prúd nakrátko | 6 |
| Zotrvačnosť rotora (kg/m2) | 0,0931 |
| Výkonnosť | |
| Efektívnosť (100%) | 83 |
| Účinník (100%) | 0,74 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia (kg) | 107 |
| Rozmery balenia (mm) | 700*420*550 |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M40X1.5 |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Výkon 5,5 kW v kompaktnom ráme 160 mm
Elektromotor 1LC-160M2-8 je trojfázový 8-pólový elektromotor s výkonom 5,5 kW, určený pre prevádzky, kde je dôležitý pokojný nízkootáčkový chod a zároveň kompaktný montážny formát. Menovité otáčky 720 ot./min pri frekvencii 50 Hz zodpovedajú 8-pólovému vyhotoveniu a podporujú plynulý prenos výkonu bez potreby vysokých otáčok. Rám 160 mm drží motor v rozmere, ktorý je vhodný tam, kde sa sleduje rovnováha medzi výkonom, zástavbovým priestorom a priemyselným vyhotovením. V rámci série 1LC PRO tak ide o model, ktorý spája nízkootáčkový charakter s výkonom 5,5 kW v kompaktnom tele.
Napájanie a výkonové údaje
Motor pracuje pri napätí 400/690 V so zapojením Δ/Y. Menovitý prúd dosahuje 12,9 A pri 400 V a 7,48 A pri 690 V, takže výkon motora je previazaný s konkrétnymi elektrickými hodnotami vhodnými pre štandardné trojfázové siete. Táto kombinácia je dôležitá všade tam, kde má pohon pracovať stabilne a s predvídateľným zaťažením. Výkon 5,5 kW dáva motoru dostatočný základ pre súvislú prevádzku, pričom 8-pólové vyhotovenie zachováva nižšie menovité otáčky a pokojnejší pracovný prejav.
- Výkon motora: 5,5 kW
- Menovité napätie: 400/690 V
- Zapojenie: Δ/Y
- Menovitý prúd: 12,9 A pri 400 V / 7,48 A pri 690 V
- Menovité otáčky: 720 ot./min
- Frekvencia: 50 Hz
Účinnosť 83 % a účinník 0,74 dopĺňajú prevádzkové parametre motora pri bežnom aj dlhšom nasadení. Hlučnosť 68 dB(A) zároveň udržiava chod v pokojnom pásme, čo podporuje použitie v zariadeniach, kde sa sleduje rovnomerný beh a súvislá prevádzka bez zbytočne dynamického charakteru.
Rozbeh a správanie pri zaťažení
Pomer rozbehového momentu 1,9, pomer zvratového momentu 2 a pomer rozbehového prúdu 6 vytvárajú vyvážený základ pre štart aj následné udržanie pracovného režimu. Motor tak ponúka rozbehové vlastnosti, ktoré zodpovedajú jeho výkonu, rámu 160 mm aj 8-pólovému vyhotoveniu. Zotrvačnosť rotora 0,0931 kg*m² zapadá do kompaktného mechanického rozsahu tohto modelu a podporuje plynulú odozvu pri rozbehu aj počas stabilizovaného chodu. V prevádzke to znamená motor, ktorý pracuje s pokojnejším tempom a s vyváženým pomerom medzi rozbehovým správaním a ustáleným chodom.
Kompaktný montážny formát a fyzický profil

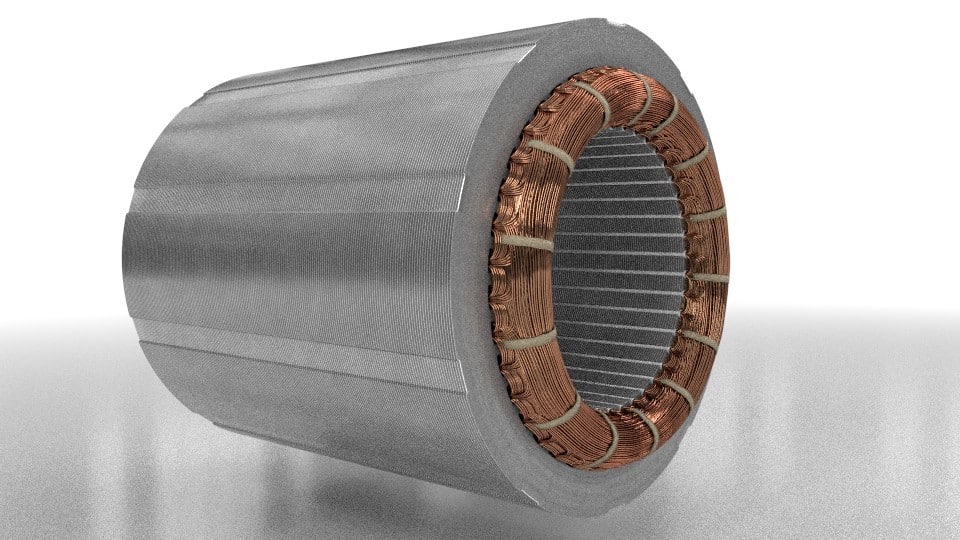

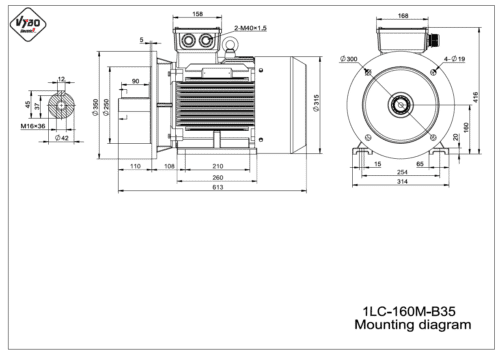

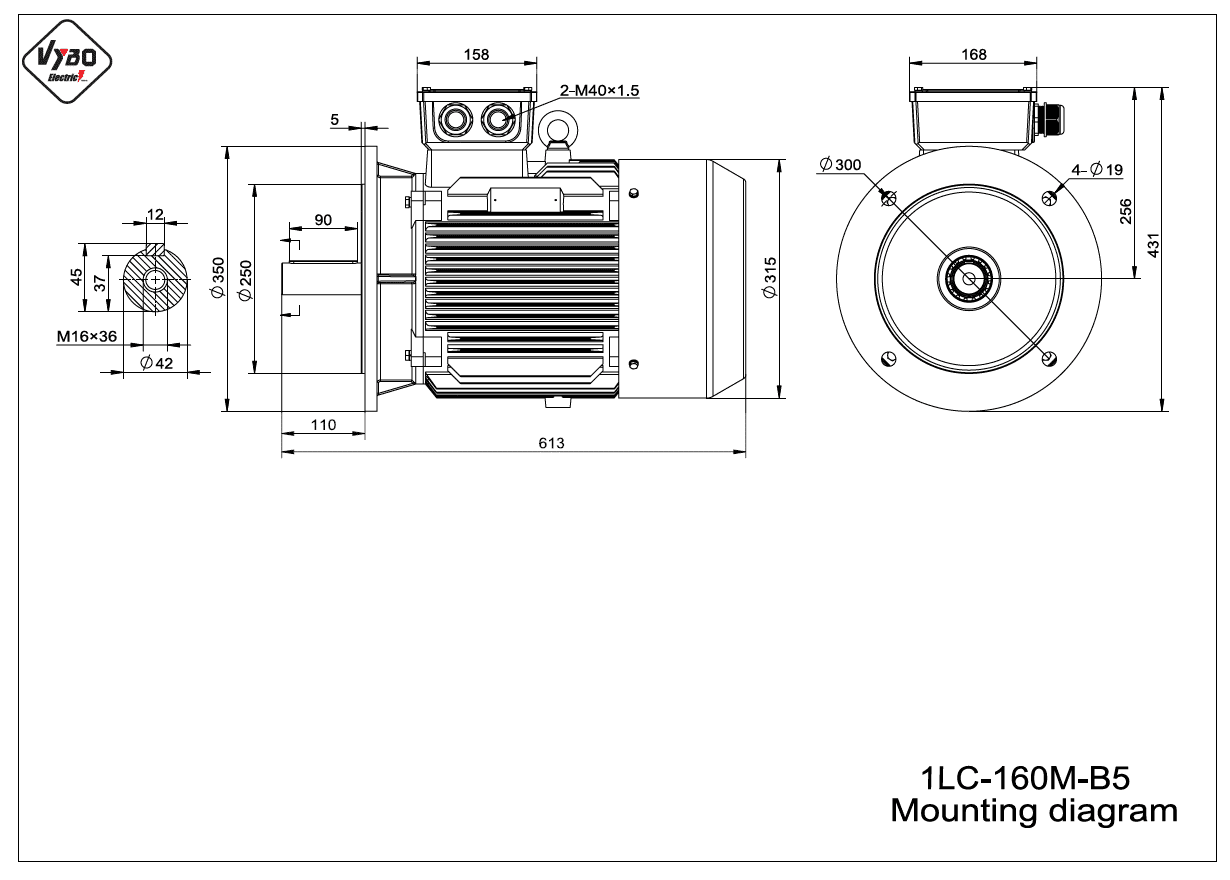

Konštrukčná veľkosť 160 mm pomáha zachovať kompaktný fyzický profil motora aj pri výkone 5,5 kW. Rozmery balenia 700 × 420 × 550 mm a hmotnosť balenia 107 kg potvrdzujú, že model ostáva v priestore, ktorý je priaznivý pre technické riešenia s dôrazom na rozumnú zástavbu. Tento parameter má význam najmä tam, kde je potrebné spojiť výkonovú úroveň 5,5 kW s montážne striedmym riešením. Pre montážny dizajn sú dostupné prevedenia IM B3, IM B5 a IM B35, teda vyhotovenie s pätkami, s prírubou aj kombinované vyhotovenie s pätkami a prírubou. Smer otáčania na obe strany zároveň rozširuje možnosti osadenia v zariadeniach s rozdielnym usporiadaním pohonu.
Prevádzkové podmienky a konštrukcia série 1LC PRO
Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, takže pokrýva trvalý aj prerušovaný pracovný cyklus. Krytie IP55 chráni vnútorné časti pred prachom a striekajúcou vodou, chladenie IC411 podporuje odvod tepla počas prevádzky a izolačná trieda F s nárastom teploty B vytvárajú vhodný tepelný základ pre dlhodobejšie zaťaženie. Prevádzkový faktor 1,0, okolitá teplota do +65 °C, nadmorská výška do 1000 m a vibrácie 2,8 mm/s v triede A dopĺňajú parametre, ktoré podporujú stabilný chod v štandardných aj priemyselných zostavách.
V rámci série 1LC PRO využíva tento model zosilnené ložiská a zosilnený kryt svorkovnice. Tieto prvky podporujú mechanickú aj elektrickú odolnosť pri dlhšom pracovnom nasadení. Elektromotor je vhodný pre riadenie frekvenčným meničom aj pre spúšťanie softštartérom, vždy ako kompatibilita motora so zvoleným spôsobom riadenia alebo štartu. Liatinová kostra zároveň prispieva k pevnosti celého telesa a podporuje spoľahlivú prevádzku v bežnom aj priemyselnom prostredí.
Elektromotor 1LC-160M2-8 spája výkon 5,5 kW, napájanie 400/690 V a menovité otáčky 720 ot./min v kompaktnom ráme 160 mm. Ako 8-pólový asynchrónny elektromotor je vhodný tam, kde je dôležitý nízkootáčkový chod, stabilné zaťaženie a priemyselné vyhotovenie série 1LC PRO. Výsledkom je pohon s kompaktnými rozmermi, spoľahlivým prevádzkovým základom a parametrami, ktoré dávajú zmysel pre dlhodobé nasadenie.
