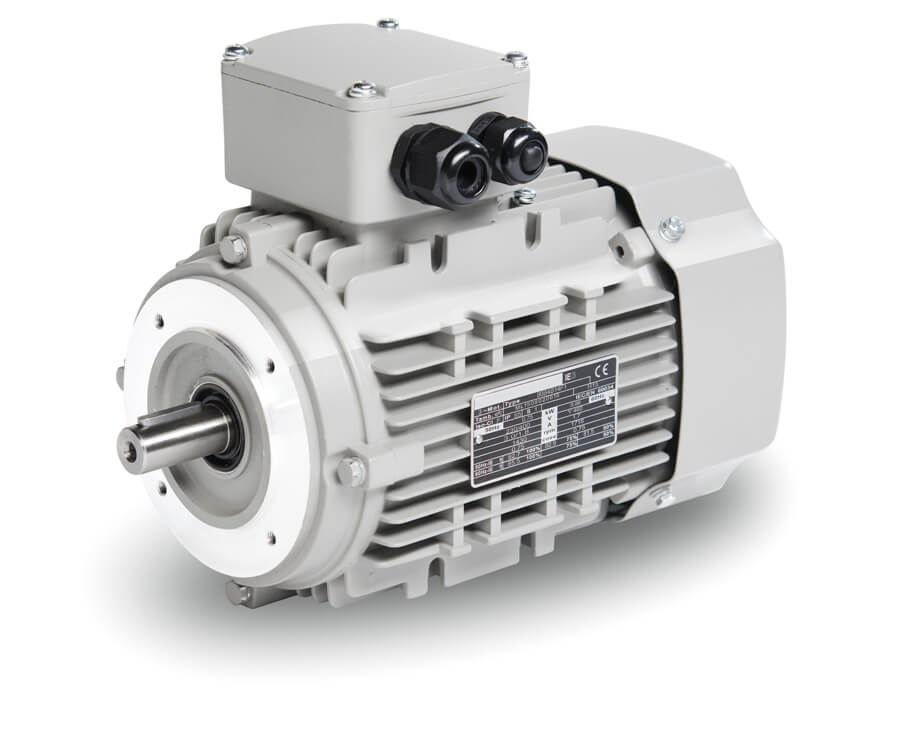

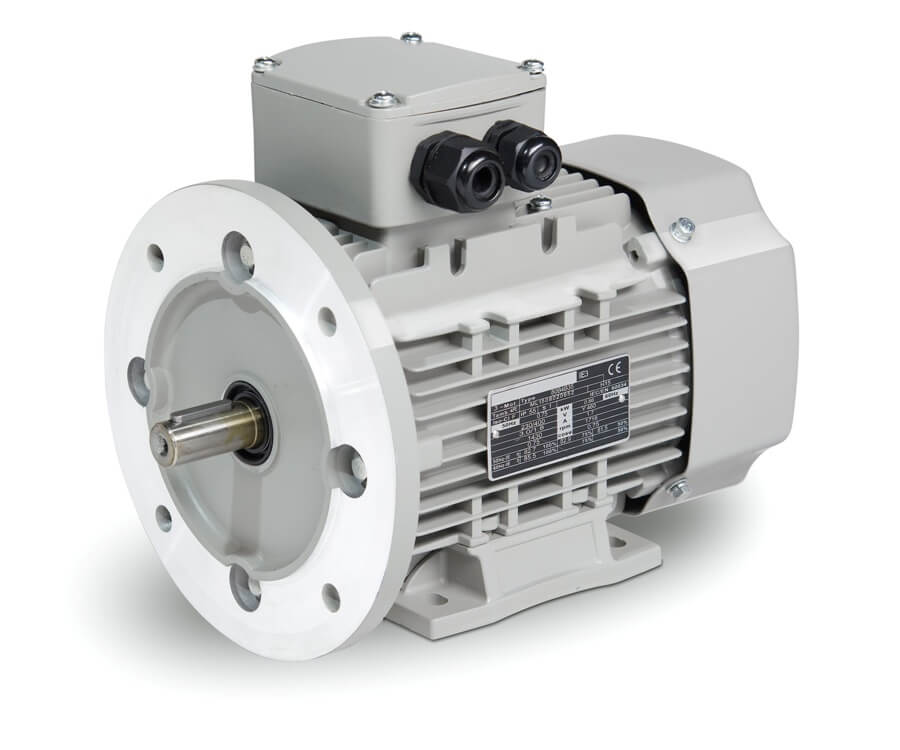

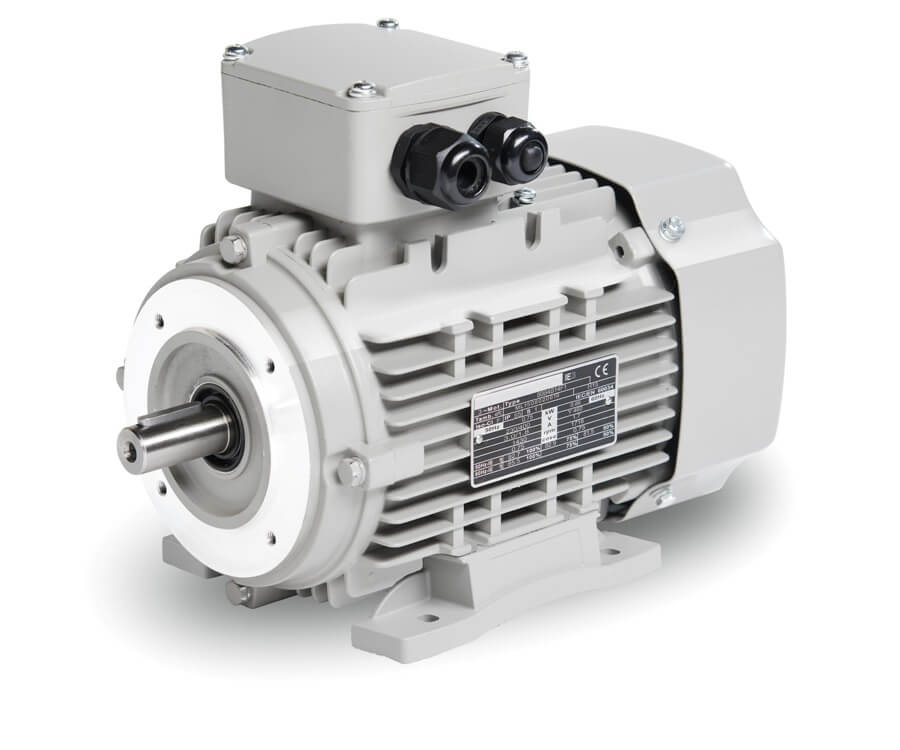

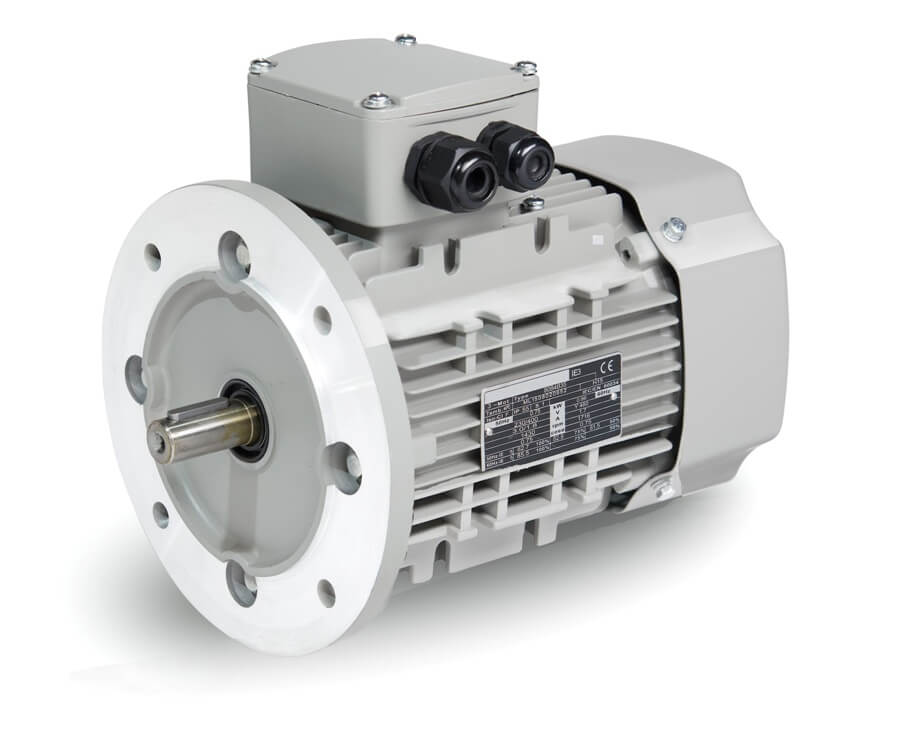

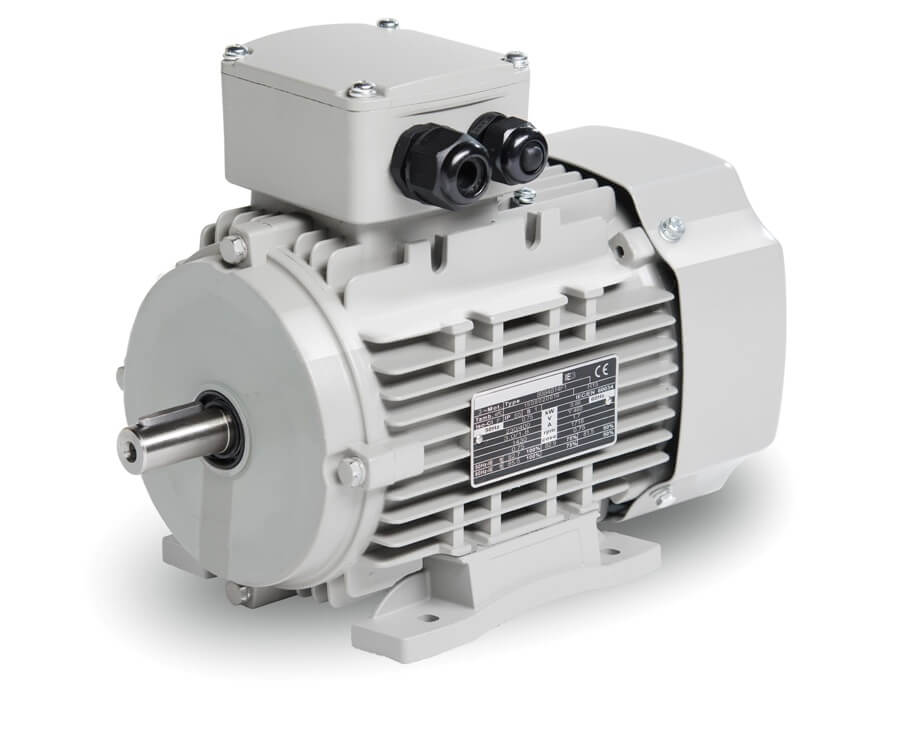

Elektromotor 0,37 kW, 675 ot./min, 400 V, 1AL-90S-8

Dlhý popis produktu

Elektrický základ pre pomalší a rovnomerný pohon

Elektromotor 1AL-90S-8 je 8-pólový trojfázový asynchrónny motor s výkonom 0,37 kW, určený pre technológie, kde má pohon pracovať plynulo, bez prudkého nástupu a s dobrou kontrolou nad pracovným tempom. Menovité napájanie 230/400 V pri 50 Hz so zapojením Δ/Y uľahčuje jeho začlenenie do bežnej priemyselnej siete. Menovitý prúd 2,43 A pri 230 V a 1,4 A pri 400 V pomáha pri návrhu istenia a spínania bez zbytočného komplikovania projektu. Tento model má menovité otáčky 675 ot./min, a preto je zameraný na prevádzky, kde mechanika nepotrebuje rýchly beh, ale pokojný, pravidelný a dobre čitateľný pohyb. Takéto vlastnosti sú vítané pri dávkovaní materiálu, pri pomalšom posuve výrobkov, pri miešaní ľahších zmesí, pri obehových čerpadlách, pri menších ventilátoroch, pri triediacich stoloch, pri otočných moduloch balenia aj v pomocných pohonoch výrobných liniek.

Čo znamená 8-pólové vyhotovenie v praxi

Pri motore s ôsmimi pólmi nie je hlavnou témou vysoká rýchlosť, ale pracovný rytmus. Menovité otáčky 675 ot./min dávajú pohonu charakter, ktorý sa hodí tam, kde je potrebné udržať stabilný chod bez nervóznej reakcie mechaniky. V prevádzke to má konkrétny význam. Materiál sa dá posúvať rovnomernejšie, pracovný stôl sa otáča pokojnejšie, dávkovací prvok sa správa predvídateľnejšie a ventilátor alebo čerpadlo môže pracovať v ustálenom režime bez zbytočných skokov. To je dôležité napríklad pri plniacich zariadeniach, dopravníkoch pre kusový tovar, pri ľahších miešadlách, pri sušiacich sekciách s prúdením vzduchu, pri posuvných zostavách baliacich liniek alebo v menších technologických okruhoch, kde sa očakáva pravidelný pracovný cyklus počas celej zmeny.

Pomer rozbehového momentu 1,9 voči menovitému momentu dáva motoru potrebnú istotu pri štarte. Pomer zvratového momentu 1,8 napovedá, že motor dokáže udržať chod aj pri bežných výkyvoch zaťaženia. Pomer rozbehového prúdu 4,0 pomáha pri návrhu elektrickej ochrany a pri odhade správania pri zapnutí. Tieto údaje majú význam najmä vtedy, keď sa motor nasadzuje do zariadení s pravidelným opakovaním pohybu, s priebežným dávkovaním, s ľahším rozbehom dopravnej vetvy alebo s pracovným cyklom, kde sa stroj rozbieha viackrát počas dňa. Model je určený pre lineárnu alebo parabolickú krivku zaťaženia, a preto prirodzene zapadá do širokej skupiny bežných priemyselných úloh.

Prevádzkové podmienky a ochrana bez zbytočných kompromisov

Motor je pripravený na dlhodobé nasadenie v prostredí, kde sa počíta s prachom, vlhkosťou a bežným prevádzkovým znečistením. Krytie IP55 chráni dôležité časti pohonu v typických priemyselných podmienkach a chladenie IC411 podporuje spoľahlivý odvod tepla pri štandardnom zaťažení. Izolačná trieda F spolu s nárastom teploty B dáva motoru vhodný tepelný základ pre pravidelný chod. K dispozícii sú prevádzkové režimy S1, S2, S3 a S4-S9, takže motor možno zaradiť do trvalej prevádzky aj do cyklických procesov s prerušovaným zaťažením. Okolitá teplota môže dosahovať až +65 °C a použitie je určené do nadmorskej výšky 1000 m. Prevádzkový faktor 1,0 zodpovedá štandardnému priemyselnému nasadeniu, kde sa očakáva stabilný výkon v jasne definovanom pracovnom režime.

Elektrické zaradenie je flexibilné. Motor je vhodný na priamy rozbeh DOL, na prevádzku s frekvenčným meničom aj so softštartérom. V niektorých technológiách to umožní jednoduché zapnutie bez ďalších zásahov, inde zas jemnejší nábeh alebo lepšie prispôsobenie pracovného tempa. Táto variabilita je užitočná pri automatizovaných linkách, pri zariadeniach so striedaním pracovných krokov aj pri strojoch, kde je potrebné doladiť rozbeh vzhľadom na mechanickú zostavu.

Konštrukcia, uloženie a praktické osadenie

Osová výška 90 mm vytvára dobrý základ pre montáž do kompaktných aj univerzálnejších strojných zostáv. Tento rozmer je vhodný tam, kde je potrebné spojiť priemyselné vyhotovenie s rozumnými nárokmi na priestor. Stabilitu rotačnej časti podporujú ložiská 6205-2Z na strane DE aj NDE. Vibrácie dosahujú 2,8 mm/s v triede A, čo pomáha udržať pokojný beh po spojení s remenicou, spojkou alebo iným prenosovým prvkom. Smer otáčania je možný na obe strany a vyváženie s polovičným perom podporuje korektné mechanické napojenie v bežnej priemyselnej praxi. Zotrvačnosť rotora 0,0051 kg/m² prispieva k prirodzenej reakcii pohonu pri nábehu aj pri zmene pracovného stavu.

Súčasťou vyhotovenia sú káblové priechodky 2-M25X1.5. Pri manipulácii a skladovaní pomáhajú rozmery balenia 355 × 210 × 270 mm a hmotnosť balenia 13 kg. Ložiskové uloženie je pripravené s mazivom na lithiovom základe č. 2. Model patrí do série 1AL OPTIMAL, ktorá predstavuje profesionálne nízkonapäťové elektromotory VYBO Electric v hliníkovom ráme pre široké priemyselné použitie. Elektromotor 1AL-90S-8 je preto vhodnou voľbou všade tam, kde má pohon pracovať pokojne, spoľahlivo a bez zbytočne zložitého začlenenia do technológie.
