Elektromotor 11 kW, 730 ot./min, 400/690 V, 1LC-180L-8

Dlhý popis produktu

11 kW pre nízkootáčkový pohon s istým štartom

Elektromotor 1LC-180L-8 je trojfázový 8-pólový elektromotor s výkonom 11 kW, pri ktorom je dôležitou vlastnosťou spoľahlivé správanie pri štarte. Pomer rozbehového momentu 2,0 podporuje nábeh pohonu tam, kde sa od motora očakáva záber aj pri vyššom počiatočnom zaťažení. Pomer zvratového momentu 2 a pomer rozbehového prúdu 6,5 dopĺňajú pracovný charakter tak, aby bol rozbeh plynulý a následný chod stabilný. Menovité otáčky 730 ot./min pri frekvencii 50 Hz zároveň potvrdzujú nízkootáčkové vyhotovenie vhodné pre prevádzky, kde je dôležitý rovnomerný chod a pravidelný prenos výkonu.

Výkon, napájanie a menovitý prúd

Motor pracuje pri napätí 400/690 V so zapojením Δ/Y. Menovitý prúd dosahuje 24,2 A pri 400 V a 14,0 A pri 690 V, čo zodpovedá výkonu 11 kW a prevádzke v štandardných trojfázových sieťach. Táto kombinácia parametrov vytvára podmienky pre súvislé pracovné nasadenie tam, kde má motor prenášať výkon pri nižších otáčkach a bez kolísania chodu. Výkon 11 kW v spojení s 8-pólovým vyhotovením znamená motor vhodný pre pohony, ktoré vyžadujú pokojnejší beh, stabilné zaťaženie a spoľahlivý výkonový prenos.

• Výkon motora: 11 kW
• Menovité napätie: 400/690 V
• Zapojenie: Δ/Y
• Menovitý prúd: 24,2 A pri 400 V / 14,0 A pri 690 V
• Menovité otáčky: 730 ot./min
• Frekvencia: 50 Hz

Trojfázové napájanie a asynchrónny princíp dávajú motoru prevádzkový základ pre zariadenia, kde sa sleduje plynulý záber, stabilita pri zaťažení a dlhodobejšia pracovná istota.

Rám 180 mm a montážny formát

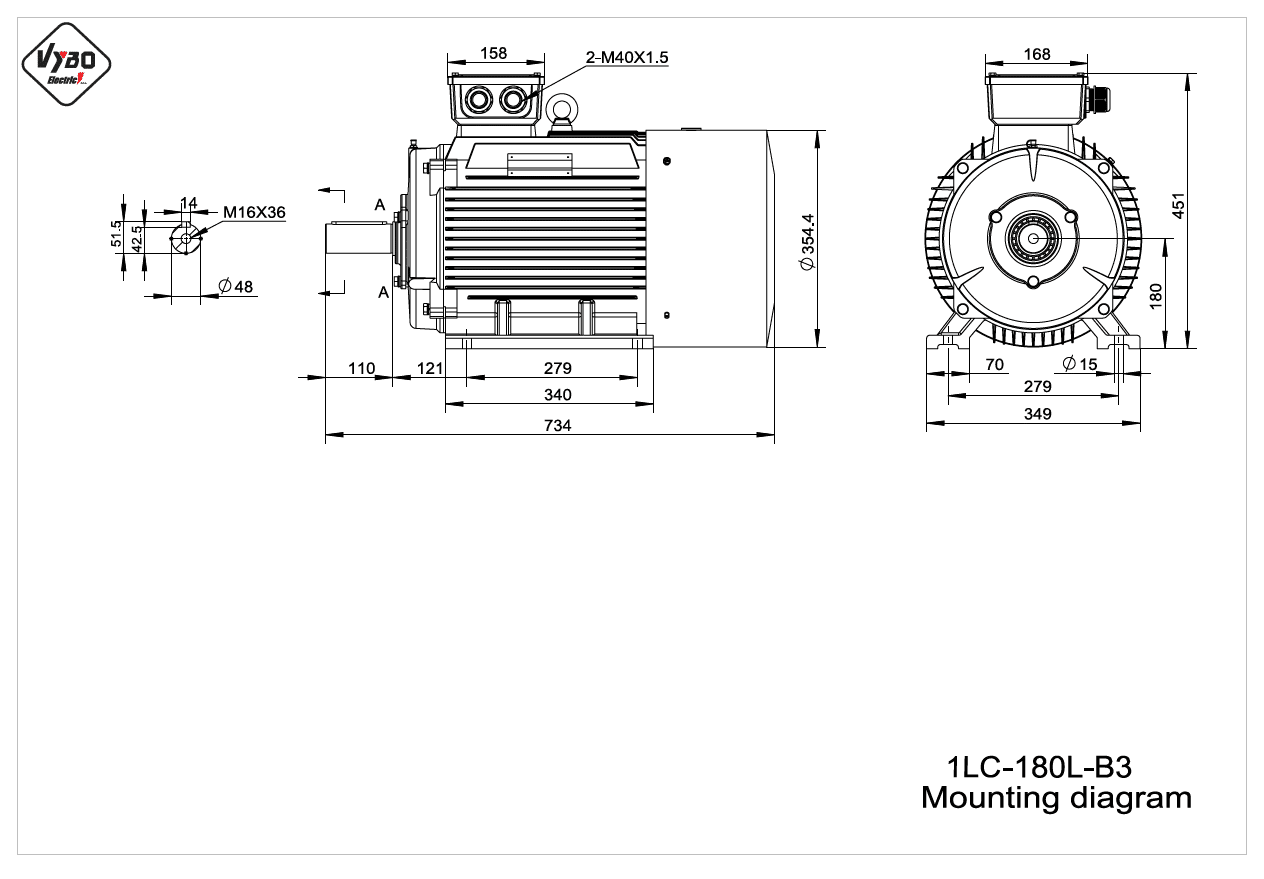

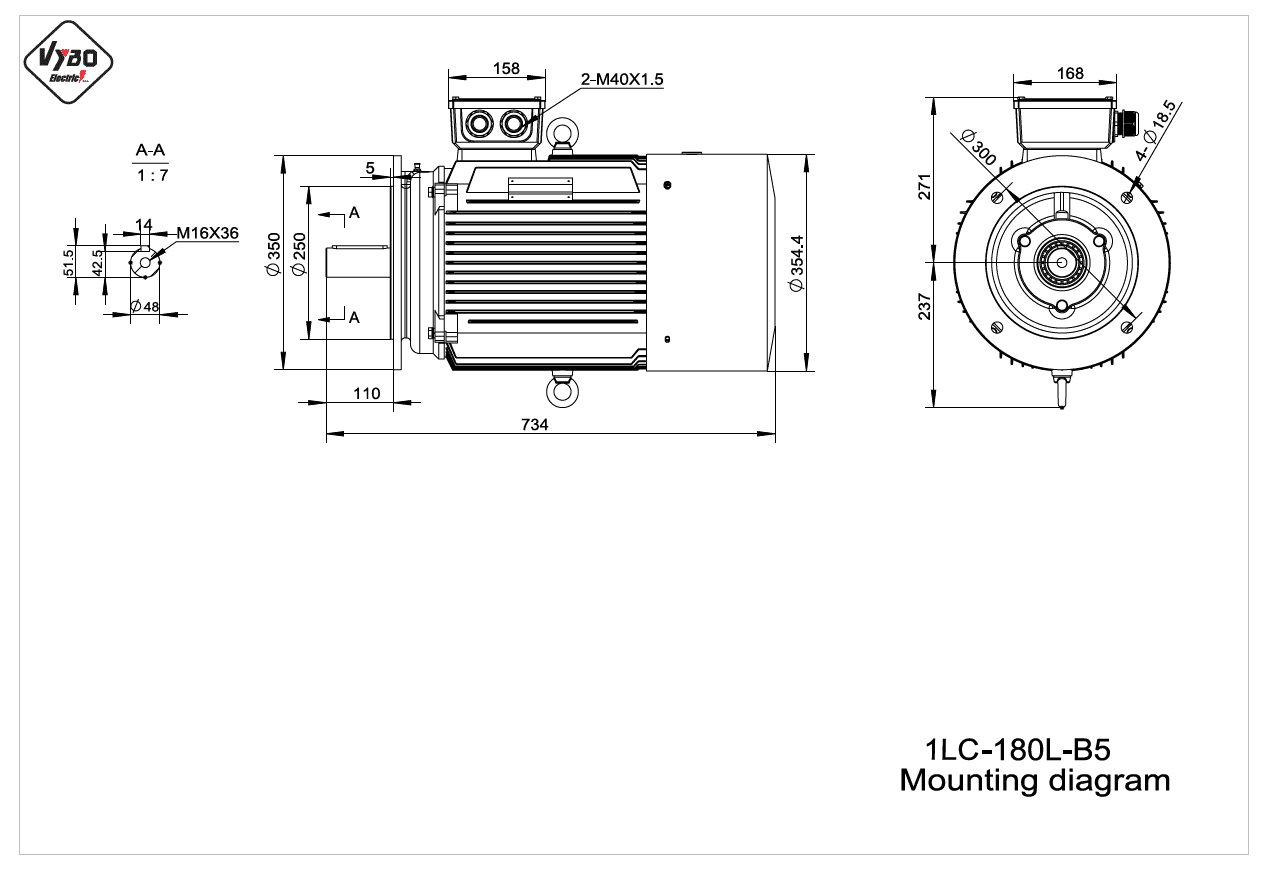

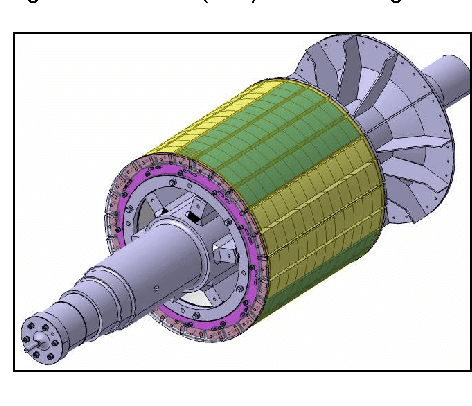

Konštrukčná veľkosť 180 mm zodpovedá výkonu 11 kW aj mechanickému vyhotoveniu tohto modelu. Zotrvačnosť rotora 0,203 kg*m² dopĺňa odozvu motora pri štarte aj počas ustáleného chodu a podporuje rovnomerné prevádzkové správanie. Rozmery balenia 810 × 450 × 590 mm a hmotnosť balenia 169 kg ukazujú fyzický rozsah motora pri tejto výkonovej úrovni. Pre montážny dizajn sú dostupné prevedenia IM B3, IM B5 a IM B35, teda vyhotovenie s pätkami, s prírubou aj kombinované vyhotovenie s pätkami a prírubou. Smer otáčania na obe strany zároveň rozširuje možnosti mechanického osadenia podľa usporiadania zariadenia.

Účinnosť, hlučnosť a pracovný režim

Účinnosť 87,5 % a účinník 0,75 podporujú dlhšie pracovné nasadenie pri pravidelnom zaťažení. Hlučnosť 70 dB(A) zodpovedá výkonu 11 kW a nízkootáčkovému charakteru bez zbytočne zvýšeného akustického prejavu. Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, takže pokrýva trvalý aj prerušovaný pracovný cyklus. Prevádzkový faktor 1,0, okolitá teplota do +65 °C a nadmorská výška do 1000 m dopĺňajú prevádzkové podmienky pre technické aj priemyselné zostavy, kde sa vyžaduje pravidelný chod a stabilné pracovné správanie.

Krytie, chladenie a vyhotovenie série 1LC PRO

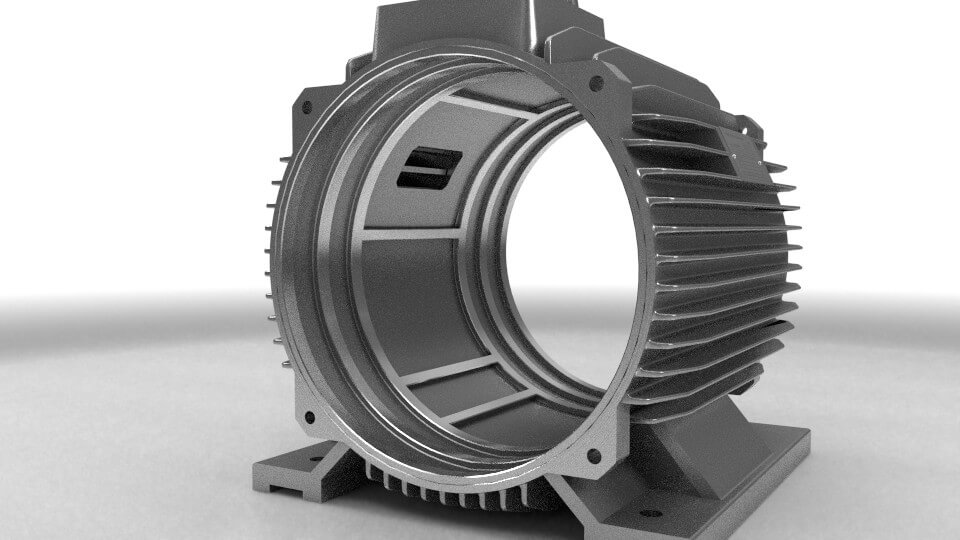

Krytie IP55 chráni vnútorné časti motora pred prachom a striekajúcou vodou, čo je dôležité pri bežnej priemyselnej prevádzke. Chladenie IC411 podporuje odvod tepla počas chodu a izolačná trieda F spolu s nárastom teploty B vytvárajú vhodný tepelný základ pre dlhodobejšie zaťaženie. Vibrácie 2,8 mm/s v triede A držia mechanický prejav motora v stabilnom pásme a podporujú pokojný chod pri pravidelnej prevádzke. V rámci série 1LC PRO tento model využíva vystužené ložiskové štíty z liatiny a uchytenie pevnostnými šróbami. Tieto prvky podporujú mechanickú pevnosť telesa a stabilitu pri rozbehu aj počas dlhšieho zaťaženia. Elektromotor je zároveň vhodný pre riadenie frekvenčným meničom aj pre spúšťanie softštartérom, vždy ako kompatibilita motora so zvoleným spôsobom riadenia alebo štartu.

Elektromotor 1LC-180L-8 spája výkon 11 kW, menovité otáčky 730 ot./min, napájanie 400/690 V a rám 180 mm do vyhotovenia, ktoré podporuje stabilný nízkootáčkový chod a spoľahlivý štart. Ako 8-pólový elektromotor je vhodný pre pohony, kde má rozbeh zostať istý a následná prevádzka rovnomerná. Séria 1LC PRO pri tomto modeli prináša pevné priemyselné vyhotovenie a parametre, ktoré podporujú dlhodobé technické nasadenie.
