Elektromotor 55 kW, 735 ot./min, 400/690 V, 1LC-315S-8

Dlhý popis produktu

Vstup do rámu 315 mm pre 55 kW a 8-pólový chod

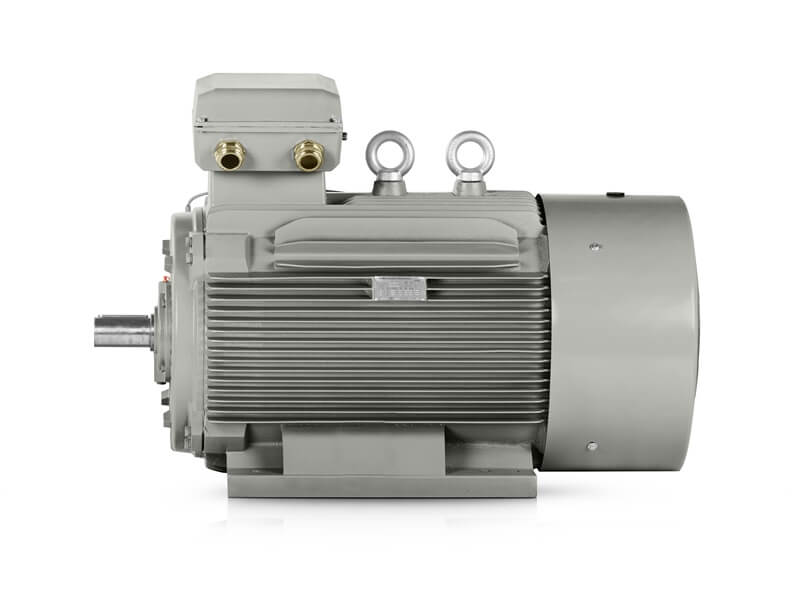

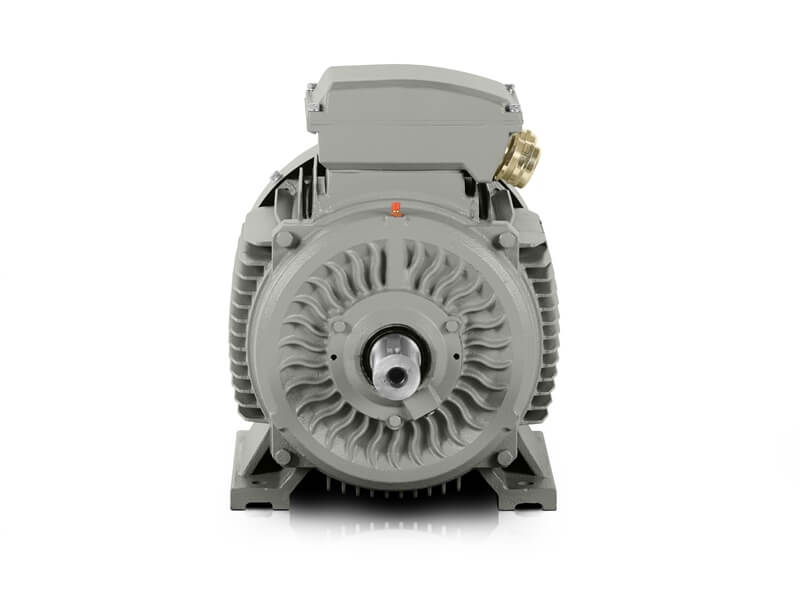

Elektromotor 1LC-315S-8 je trojfázový 8-pólový elektromotor s výkonom 55 kW, ktorý vstupuje do veľkej konštrukčnej veľkosti 315 mm v rámci série 1LC PRO. Menovité otáčky 735 ot./min pri frekvencii 50 Hz zodpovedajú nízkootáčkovému pracovnému režimu, pri ktorom sa sleduje pokojnejší chod, pravidelný záber a stabilný prenos výkonu. Toto vyhotovenie je vhodné pre väčšie technologické zostavy, kde má motor pracovať dlhodobo a s pevným montážnym základom. V praxi ide o riešenie pre rozsiahlejšie procesné uzly, v ktorých je dôležitý súvislý výkonový tok a prevádzková vyrovnanosť pri vyššom zaťažení.

Výkonový prah 55 kW a prúdové hodnoty

Pri napájaní 400/690 V so zapojením Δ/Y dosahuje motor menovitý prúd 106 A pri 400 V a 61 A pri 690 V. Tieto hodnoty zodpovedajú výkonovej úrovni 55 kW a ukazujú rozsah elektrického zaťaženia, s ktorým je model 1LC-315S-8 určený pre pravidelnú prevádzku v trojfázových sieťach. Menovité otáčky 735 ot./min potvrdzujú 8-pólový charakter motora a jeho zameranie na pohony, kde je dôležitý pokojnejší pracovný rytmus, nie vysoká rýchlosť. Takáto konfigurácia je vhodná pre veľké nízkootáčkové pohonné jednotky, ktoré potrebujú stabilný výkon pri súvislom zaťažení.

• Výkon motora: 55 kW
• Menovité napätie: 400/690 V
• Zapojenie: Δ/Y
• Menovitý prúd: 106 A pri 400 V / 61 A pri 690 V
• Menovité otáčky: 735 ot./min
• Frekvencia: 50 Hz

Rám 315 mm a mechanická platforma

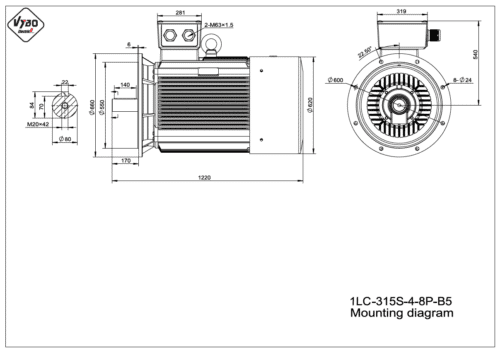

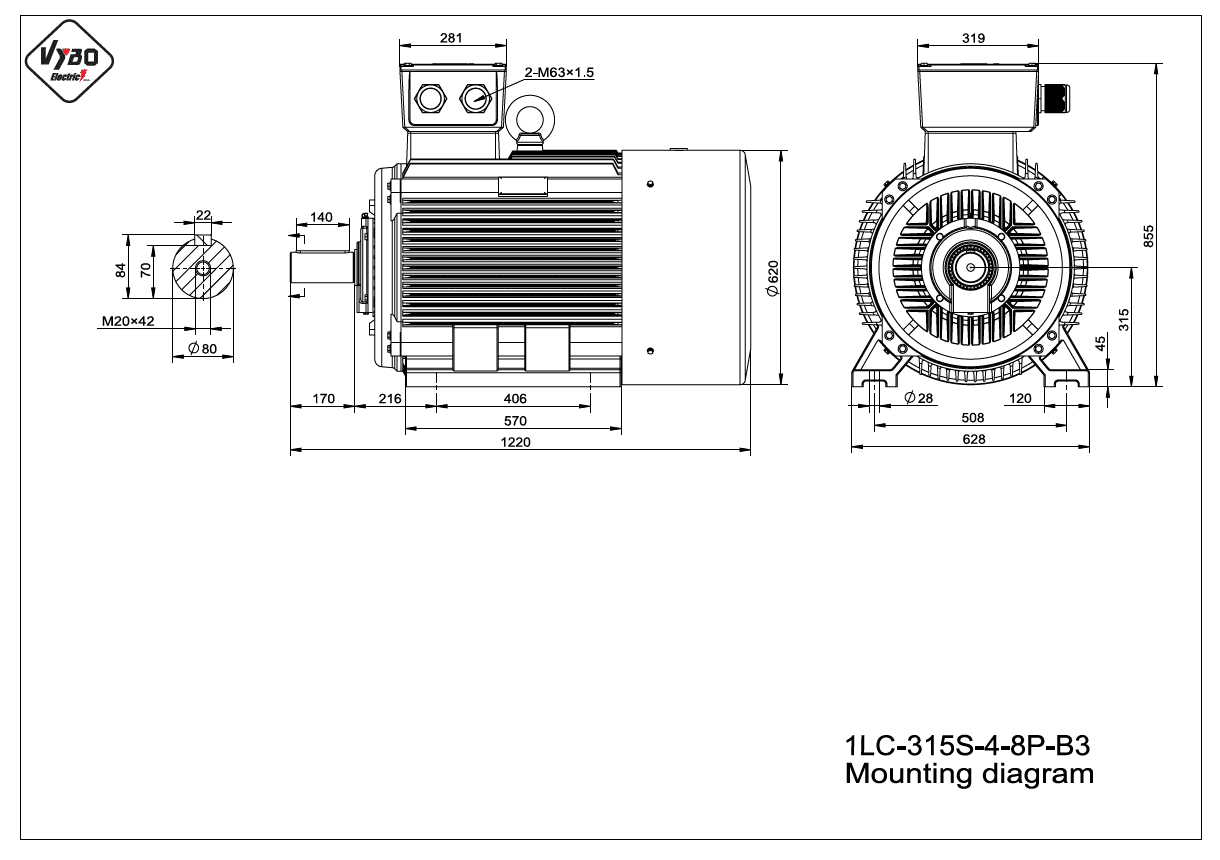

Rám 315 mm určuje mechanický základ tohto elektromotora a zároveň jeho zaradenie do veľkých priemyselných zostáv. V tejto konštrukčnej veľkosti už motor tvorí výrazný nosný prvok pohonného uzla, preto je dôležitá stabilita uloženia aj pevnosť celej platformy. Pre montážny dizajn sú dostupné prevedenia IM B3, IM B5 a IM B35, takže motor možno osadiť ako vyhotovenie s pätkami, s prírubou alebo v kombinácii pätiek a príruby podľa riešenia zariadenia. Smer otáčania na obe strany zároveň rozširuje možnosti mechanického začlenenia. Pri tomto modeli má prevádzkový význam aj sériové uchytenie pevnostnými šróbami, ktoré podporuje stabilné uloženie vo veľkom ráme 315 mm.

Zotrvačnosť a rozbehové správanie

Zotrvačnosť rotora 4,79 kg*m² zodpovedá výkonu 55 kW aj celkovému fyzickému rozsahu motora. Pomer rozbehového momentu 1,8, pomer zvratového momentu 2 a pomer rozbehového prúdu 6,6 vytvárajú prevádzkový profil vhodný pre spoľahlivý nábeh a následné držanie pracovného režimu pri vyššom zaťažení. V technickej praxi to znamená 8-pólový elektromotor pripravený pre veľké nízkootáčkové zostavy, kde má byť rozbeh istý a následná prevádzka stabilná. Tieto parametre prirodzene nadväzujú na rám 315 mm aj na výkonový prah 55 kW.

Logistika a fyzický rozsah motora

Hmotnosť balenia 936 kg a rozmery balenia 1350 × 750 × 1040 mm ukazujú, že ide o motor určený pre veľké technologické celky s pevne riešeným osadením. Tento fyzický rozsah zodpovedá výkonu 55 kW aj mechanickej platforme rámu 315 mm. Pri väčších nízkootáčkových pohonoch má význam práve to, že motor disponuje robustným priestorovým profilom a montážnou základňou primeranou dlhodobejšiemu zaťaženiu. Takéto vyhotovenie je vhodné pre prevádzky, kde pohon pracuje ako stabilná súčasť väčšieho procesného zariadenia.

Prevádzkové podmienky, účinnosť a hlučnosť

Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, takže pokrýva trvalý aj prerušovaný pracovný cyklus. Účinnosť 92,8 % a účinník 0,81 podporujú vyrovnané elektrické správanie pri dlhšom pracovnom nasadení. Hlučnosť 82 dB(A) zodpovedá výkonovej úrovni 55 kW aj veľkosti rámu 315 mm. Krytie IP55 chráni vnútorné časti pred prachom a striekajúcou vodou, chladenie IC411 podporuje odvod tepla počas prevádzky a izolačná trieda F spolu s nárastom teploty B vytvárajú vhodný tepelný základ pre dlhšie zaťaženie. Prevádzkový faktor 1,0, okolitá teplota do +65 °C, nadmorská výška do 1000 m a vibrácie 2,8 mm/s v triede A dopĺňajú technické podmienky pre stabilnú prevádzku vo väčších priemyselných zostavách.

Vyhotovenie série 1LC PRO

Pri modeli 1LC-315S-8 séria 1LC PRO využíva zosilené ložiská, oceľový kryt ventilátora a liatinovú kostru. Tieto prvky podporujú mechanickú pevnosť, odolnosť vonkajších častí a stabilný chod pri vyššom prevádzkovom zaťažení. Elektromotor je zároveň vhodný pre riadenie frekvenčným meničom aj pre spúšťanie softštartérom, vždy ako kompatibilita motora so zvoleným spôsobom riadenia alebo štartu. Elektromotor 1LC-315S-8 tak predstavuje jasný vstup do veľkej 315 mm vetvy 8-pólových modelov 1LC PRO. Prináša robustný výkonový základ. A vytvára platformu pripravenú pre dlhodobú prevádzku vo veľkých nízkootáčkových zostavách.
