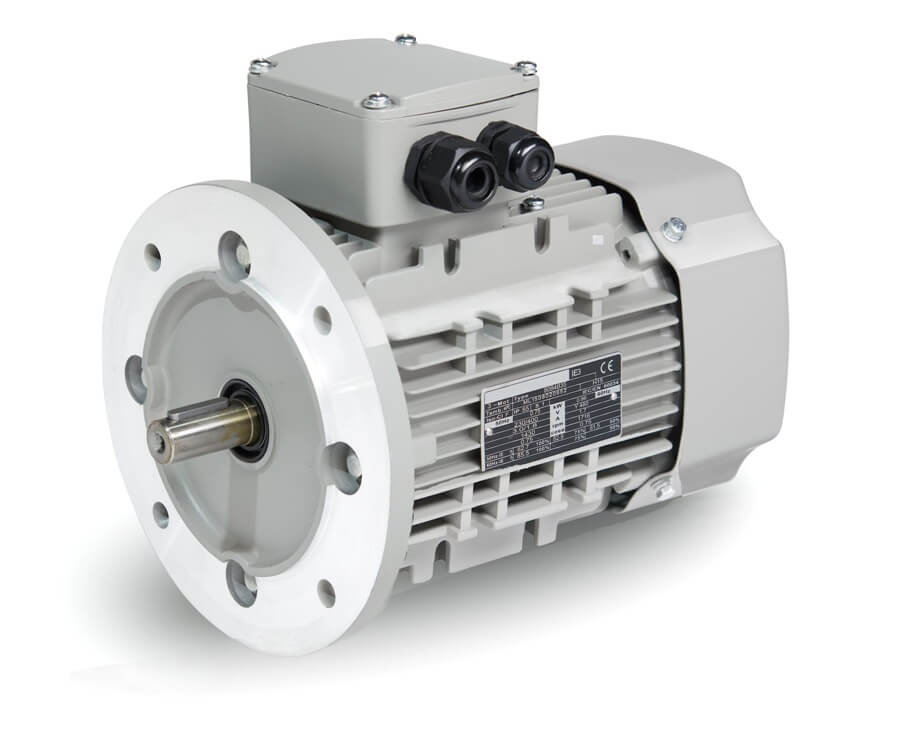

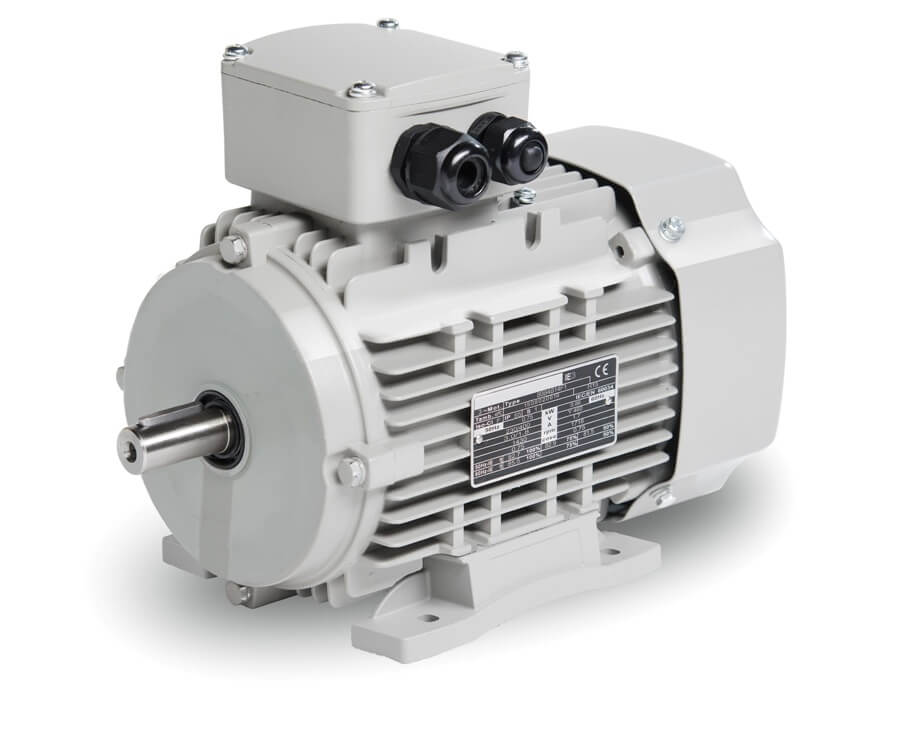

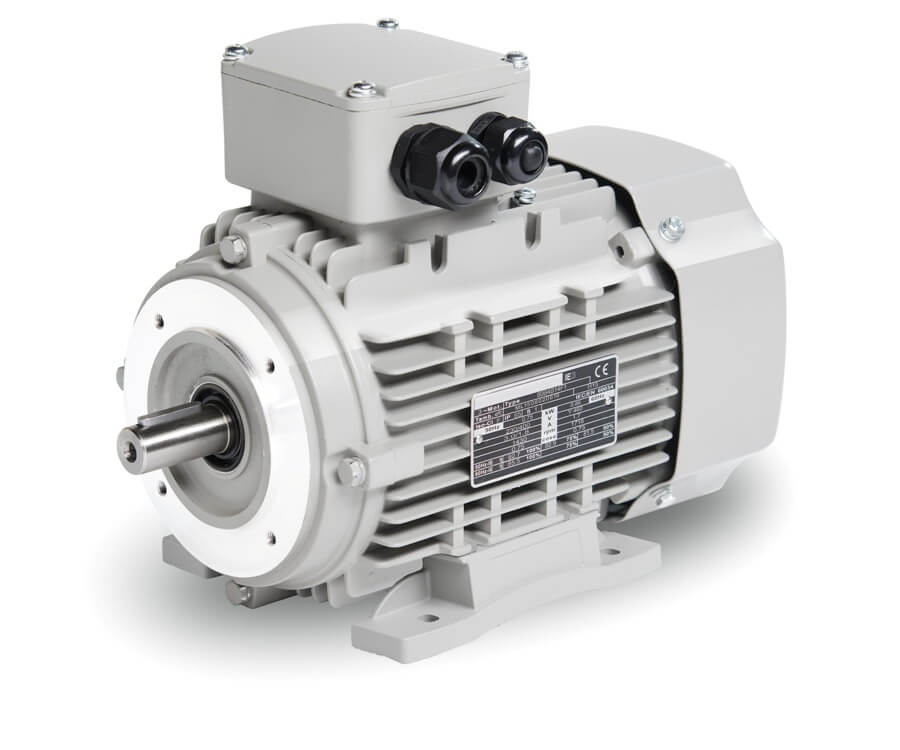

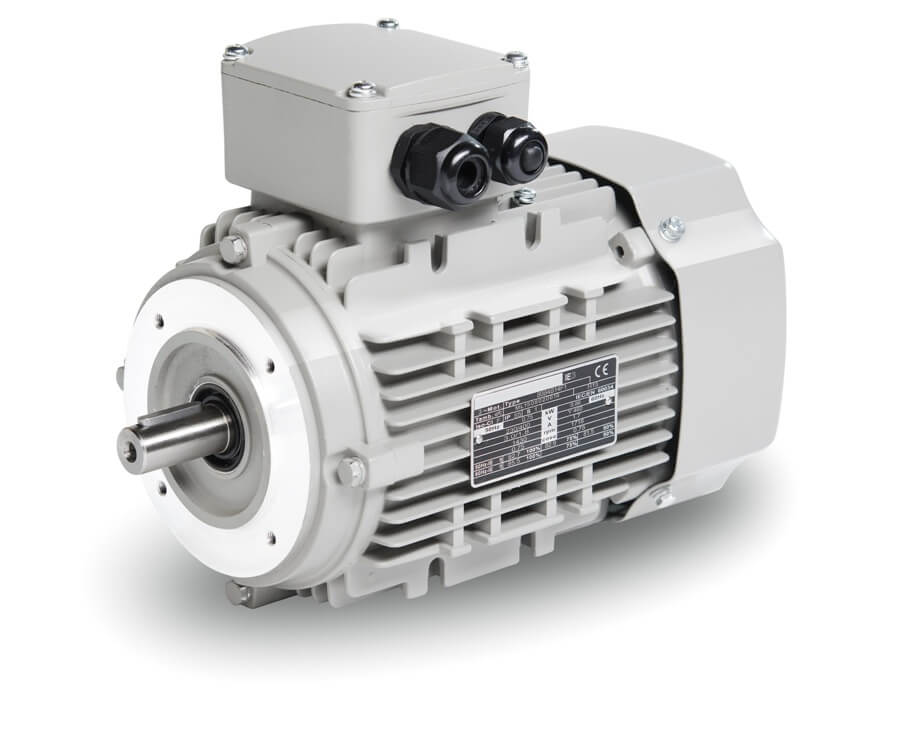

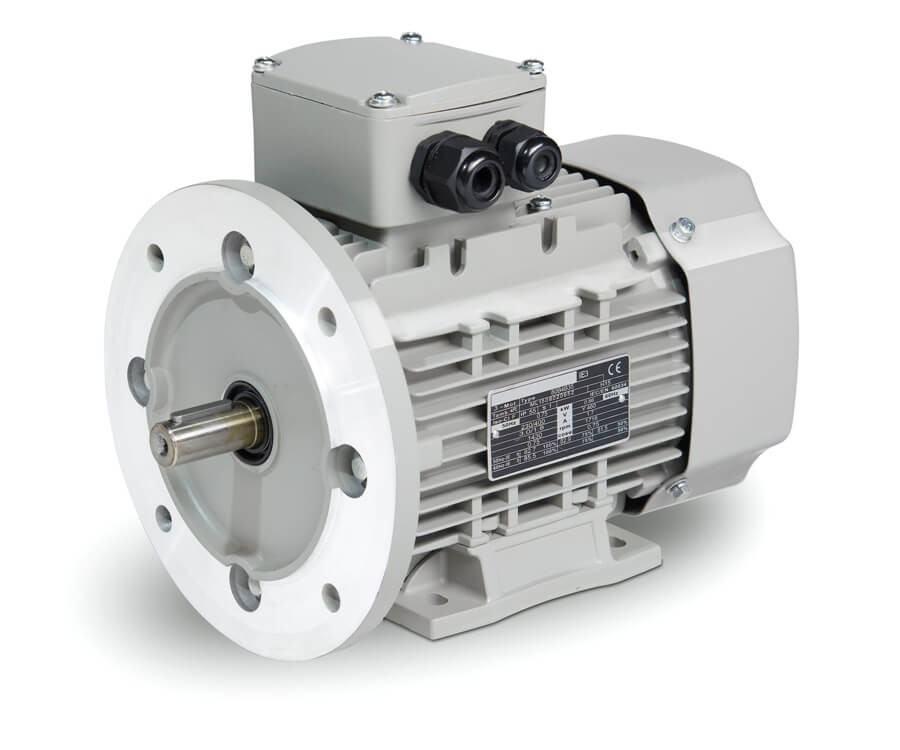

Elektromotor 0,25 kW, 645 ot./min, 400 V, 1AL-80M2-8

Dlhý popis produktu

Kompaktný pohon pre malé stroje s pravidelným pracovným cyklom

Pri menších výrobných uzloch býva rozhodujúce, aby sa pohon dal ľahko osadiť, spoľahlivo zapojiť a v prevádzke držal rovnomerný rytmus bez zbytočne prudkej odozvy. Presne na takýto typ nasadenia je určený elektromotor 1AL-80M2-8 s výkonom 0,25 kW. Ide o 8-pólový model s menovitými otáčkami 645 ot./min, takže jeho charakter nie je rýchly a agresívny, ale pokojný a stabilný. V praxi sa tak dobre uplatní v zariadeniach, kde sa materiál posúva, dávkuje, premiešava alebo otáča v pravidelnom takte. Typickým príkladom môžu byť menšie podávače, dopravníkové vetvy pre kusový materiál, uzatváracie stanice, etiketovacie moduly, otočné taniere, obehové čerpadlá, jemné miešacie jednotky, vetracie zostavy, triediace uzly alebo jednoduché baliace mechanizmy. Tam všade je dôležité, aby motor nepracoval nervózne, ale predvídateľne.

Osadenie, priestor a mechanické začlenenie

Tento model využíva rám 80 mm, čo je priaznivé riešenie pre kompaktné stroje a technologické moduly s obmedzeným montážnym priestorom. Menšie rozmery zjednodušujú integráciu do zariadení, kde býva dôležitý každý centimeter, napríklad v rozvádzačových zostavách s pohonom, pri bočných dopravníkoch, pri dávkovaní sypkých zmesí alebo v pomocných častiach baliacich a plniacich liniek. Smer otáčania je možný na obe strany, takže motor sa dá prirodzene prispôsobiť rôznym konštrukčným riešeniam. Vyváženie s polovičným perom pomáha pri napojení na remenicu alebo spojku a prispieva k pokojnejšiemu chodu celej zostavy.

Pre stabilitu mechaniky sú na strane DE aj NDE použité ložiská 6204-2Z. V prevádzke to znamená istotu pri dlhšom chode aj pri opakovaných pracovných cykloch. Vibrácie 2,8 mm/s v triede A podporujú vyrovnaný beh, čo je dôležité najmä v technológiách, kde sa prenáša pohyb na citlivejšie mechanické časti. Takéto správanie je vítané pri posuvných stoloch, malých závitovkových dopravníkoch, triediacich prvkoch alebo ľahších navíjacích mechanizmoch. Zotrvačnosť rotora 0,003 kg/m² zodpovedá tomu, že motor reaguje svižne, ale nie tvrdým nástupom. Aj preto pôsobí v praxi veľmi vyvážene.

Elektrické pripojenie bez zbytočnej komplikácie

Elektromotor 1AL-80M2-8 je určený pre napájanie 230/400 V pri 50 Hz so zapojením Δ/Y. Menovitý prúd dosahuje 1,83 A pri 230 V a 1,05 A pri 400 V, čo zjednodušuje návrh napájania aj výber vhodných spínacích a ochranných prvkov. V menších priemyselných celkoch je práve jednoduché a čitateľné elektrické zaradenie veľkou výhodou. Motor možno spúšťať DOL, je vhodný na riadenie frekvenčným meničom a rovnako aj pre softštartér. To umožňuje zaradiť ho do jednoduchého samostatného stroja aj do zariadenia, kde sa požaduje jemnejší rozbeh alebo úprava pracovného tempa. Praktický význam to má napríklad pri presnejšom dávkovaní, pri stabilizovanom posuve obalu, pri plynulom otáčaní výrobku alebo pri cirkulácii média v menšej sústave.

Rozbeh a správanie pri záťaži

Motor je určený pre parabolickú alebo lineárnu krivku zaťaženia, takže sa prirodzene hodí na zariadenia, kde zaťaženie rastie plynule alebo sa drží v pravidelnom rozsahu. Pomer rozbehového momentu 1,9 a pomer zvratového momentu 1,8 voči menovitému momentu dávajú tomuto modelu dobrý základ pre spoľahlivý rozbeh a istotu pri bežnom pracovnom odpore. Pomer rozbehového prúdu 3,3 pomáha pri návrhu istenia a pri odhade elektrického správania pri zapnutí. V prevádzke to znamená, že motor sa hodí tam, kde nie je cieľom vysoká rýchlosť, ale stabilné prenášanie menšieho výkonu bez zbytočných rázov. Výkon 0,25 kW tak dobre zodpovedá menším procesom, v ktorých sa pohyb opakuje mnoho hodín denne a má zostať pokojný, presný a ľahko kontrolovateľný.

Odolnosť pri každodennom nasadení

Aj kompaktný motor musí zvládať bežné priemyselné prostredie. Tento model má krytie IP55, preto je vhodný do prevádzok, kde sa objavuje prach, vzdušná vlhkosť a bežné nečistoty. Chladenie IC411 zabezpečuje odvod tepla pri štandardnom zaťažení a izolačná trieda F spolu s nárastom teploty B vytvára vhodné podmienky pre spoľahlivý dlhodobý chod. Prevádzkový faktor 1,0 zodpovedá štandardnému priemyselnému nasadeniu a dostupné režimy S1, S2, S3 a S4-S9 rozširujú použitie od trvalej prevádzky až po prerušovaný a cyklický chod. Motor je pripravený na okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Hlučnosť 52 dB(A) je priaznivá pre technológie, ktoré pracujú v kompaktnej hale alebo bližšie k obsluhe.

Súčasťou vyhotovenia sú káblové priechodky 2-M20X1.5. Pri manipulácii pomáhajú rozmery balenia 320 × 220 × 260 mm a hmotnosť balenia 15 kg. Mazanie je riešené mazivom na lithiovom základe č. 2. Séria 1AL OPTIMAL patrí medzi osvedčené nízkonapäťové elektromotory VYBO Electric v hliníkovom ráme pre široké priemyselné použitie. Elektromotor 1AL-80M2-8 je v tomto rade vhodnou voľbou pre technológie, ktoré potrebujú kompaktný 8-pólový pohon s pokojnou prevádzkou, jednoduchým zaradením a spoľahlivým mechanickým základom.
