Dátový list pre trojfázové elektromotory
Typ elektromotoru: 1AL-561-4, 0,06 kW
| Všeobecné dáta | |
| Typ | 1AL-561-4 |
| Rám (mm) | 56 |
| Elektrické dáta | |
| Výkon (kW) | 0,06 |
| Menovitý prúd 230 V (A) | 0,38 |
| Menovitý prúd 400 V (A) | 0,22 |
| Rýchlosť (rpm) | 1300 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 230/400 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny) | 2 |
| Moment nakrátko | 2,1 |
| Prúd nakrátko | 4 |
| Zotrvačnosť rotora (kg/m2) | 0,0003 |
| Výkonnosť | |
| Efektívnosť (100%) | 56 |
| Účinník (100%) | 0,7 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia (kg) | 4 |
| Rozmery balenia (mm) | 220*130*175 |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M20X1.5 |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6201-2Z/6201-2Z |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.
Dlhý popis produktu

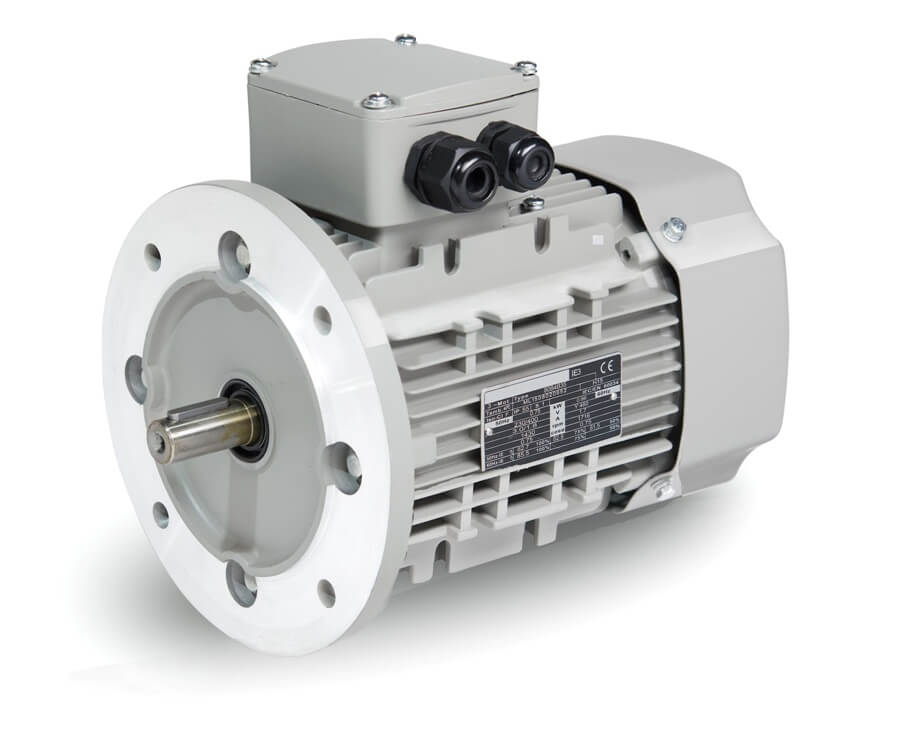

Elektromotor 1AL-561-4 pre kompaktné pohony v priemysle
Elektromotor 1AL-561-4 zo série 1AL OPTIMAL je trojfázový asynchrónny motor s výkonom 0,06 kW, menovitým napätím 230/400 V, zapojením Δ/Y a 4-pólovým vyhotovením. Pri frekvencii 50 Hz dosahuje menovité otáčky 1300 ot./min. Ide o kompaktný model s rámom veľkosti 56, ktorý je vhodný tam, kde je dôležitý malý montážny priestor, čisté osadenie pohonu a stabilný chod počas celej pracovnej zmeny.
Vďaka menšiemu rámu a nízkej hlučnosti 48 dB(A) sa tento motor dobre uplatňuje v technológiách, kde sa kladie dôraz na pokojný chod stroja. V praxi nachádza miesto pri ľahkých dopravníkoch, dávkovacích zariadeniach, etiketovacích jednotkách, triediacich moduloch, laboratórnych mechanizmoch, baliacich zostavách, malých ventilátoroch, kompaktných čerpacích agregátoch, miešacích uzloch s nižším zaťažením, posuvových mechanizmoch aj v automatizovaných linkách s presne riadeným pohybom.
Prevádzkové parametre s jasným významom
Tento model pracuje s menovitým prúdom 0,38 A pri 230 V a 0,22 A pri 400 V. Účinnosť motora dosahuje 56 % a účinník 0,7. Pomer rozbehového momentu 2,1, zvratového momentu 2 a pomer rozbehového prúdu 4 dávajú istotu pri návrhu pohonu aj pri jeho začlenení do existujúceho zariadenia. Dôležité je najmä to, že motor sa správa čitateľne pri rozbehu a dobre sa hodí do mechanizmov, kde sa vyžaduje opakovateľný štart bez zbytočne zložitého nastavovania.
Prevádzkový faktor 1,0 a prevádzkové režimy S1, S2, S3, S4-S9 rozširujú možnosti nasadenia. Motor môže pracovať v nepretržitej prevádzke, ale aj v cyklických procesoch, kde sa strieda záber, prestávka a opätovné spustenie. Moment zotrvačnosti rotora 0,0003 kg/m² podporuje svižnú reakciu pohonu v menších strojoch, kde je dôležitá presnosť pohybu, rýchla odozva a dobrá kontrola mechanického priebehu.
Konštrukcia pripravená na každodennú výrobu
Séria 1AL OPTIMAL patrí medzi najpredávanejšie riešenia od VYBO Electric. Je navrhnutá ako nízkonapäťová platforma pre štandardné aj náročnejšie prevádzky v hliníkovom ráme. Pri modeli 1AL-561-4 je dôležité krytie IP55, ktoré pomáha chrániť vnútorné časti motora pred prachom a striekajúcou vodou. Priemyselná prevádzka tak získa pohon, ktorý sa dobre hodí do výrobných hál, servisných technológií aj technických celkov so zvýšenými nárokmi na spoľahlivosť.
Chladenie IC411 podporuje stabilný tepelný režim pri dlhšom zaťažení. Motor používa izolačnú triedu F a nárast teploty B, čo je dôležité pre dlhodobú prevádzkovú rezervu. Maximálna okolitá teplota +65 °C a určenie pre nadmorskú výšku do 1000 m dávajú širšie možnosti nasadenia aj tam, kde bývajú vyššie tepelné nároky na technológiu. Vibrácie na úrovni 2,8 mm/s v triede A pomáhajú udržať pokojný a stabilný chod celej zostavy.
Ložiská, riadenie a montážna pripravenosť
Na strane DE aj NDE sú osadené ložiská 6201-2Z. Mazanie je riešené mazivom s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom je praktické pri osádzaní spojok, remeníc a ďalších prenosových prvkov. Motor podporuje spúšťanie DOL a je vhodný aj pre riadenie frekvenčným meničom alebo softštartérom. To prináša väčšiu flexibilitu pri nastavovaní rozbehu a pri prispôsobení chodu konkrétnemu stroju.
Súčasťou vyhotovenia sú káblové priechodky 2-M20X1.5. Praktická je aj kompaktná logistika. Hmotnosť balenia je 4 kg a rozmery balenia 220 × 130 × 175 mm. Pri servise, skladovaní aj pri rýchlej výmene pohonu ide o výhodu, ktorá šetrí miesto a uľahčuje manipuláciu. Smer otáčania je možný v oboch smeroch, čo rozširuje použiteľnosť v zariadeniach s reverzáciou alebo s požiadavkou na variabilné usporiadanie pohonu.
1AL OPTIMAL ako profesionálne riešenie
1AL OPTIMAL prináša veľmi dobrý pomer kvality a ceny, odskúšanú akosť a rýchle uvedenie do prevádzky. Séria je známa vysokou kompatibilitou, dostupnosťou rôznych úprav a možnosťou montážnych vyhotovení IM B3, IM B35, IM B5, IM B14, IM B34. Model 1AL-561-4 je vhodnou voľbou pre prevádzky, ktoré potrebujú malý trojfázový elektromotor s krytím IP55, tichým chodom a parametrami pripravenými na spoľahlivú každodennú prácu. V kompaktných strojoch, pomocných technologických moduloch aj v presných výrobných celkoch ponúka čisté, profesionálne a overené riešenie pohonu.
