Elektromotor 18,5 kW, 1470 ot./min, 400/690 V, 1LC-180M-4

Dlhý popis produktu

Elektromotor 1LC-180M-4 s rámom 180 mm pre pevné osadenie do priemyselnej technológie

Elektromotor 1LC-180M-4 zo série 1LC PRO je navrhnutý ako trojfázový nízkonapäťový pohon s výkonom 18,5 kW, menovitými otáčkami 1470 ot./min. a napätím 400/690 V. Už samotná konštrukčná veľkosť 180 mm ukazuje, že tento model je určený pre technológie, v ktorých záleží na pevnom mechanickom osadení, stabilnom vedení rotora a spoľahlivom prenose výkonu do zariadenia. Takýto základ má význam pri ventilátorových jednotkách, čerpacích agregátoch, pásových a šnekových dopravníkoch, miešadlách, odsávacích zostavách, dávkovacích linkách, plniacich zariadeniach aj pri pomocných pohonoch výrobných celkov.

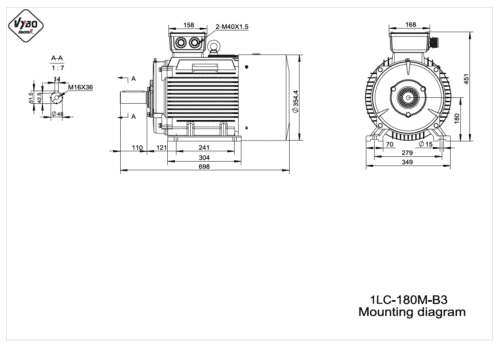

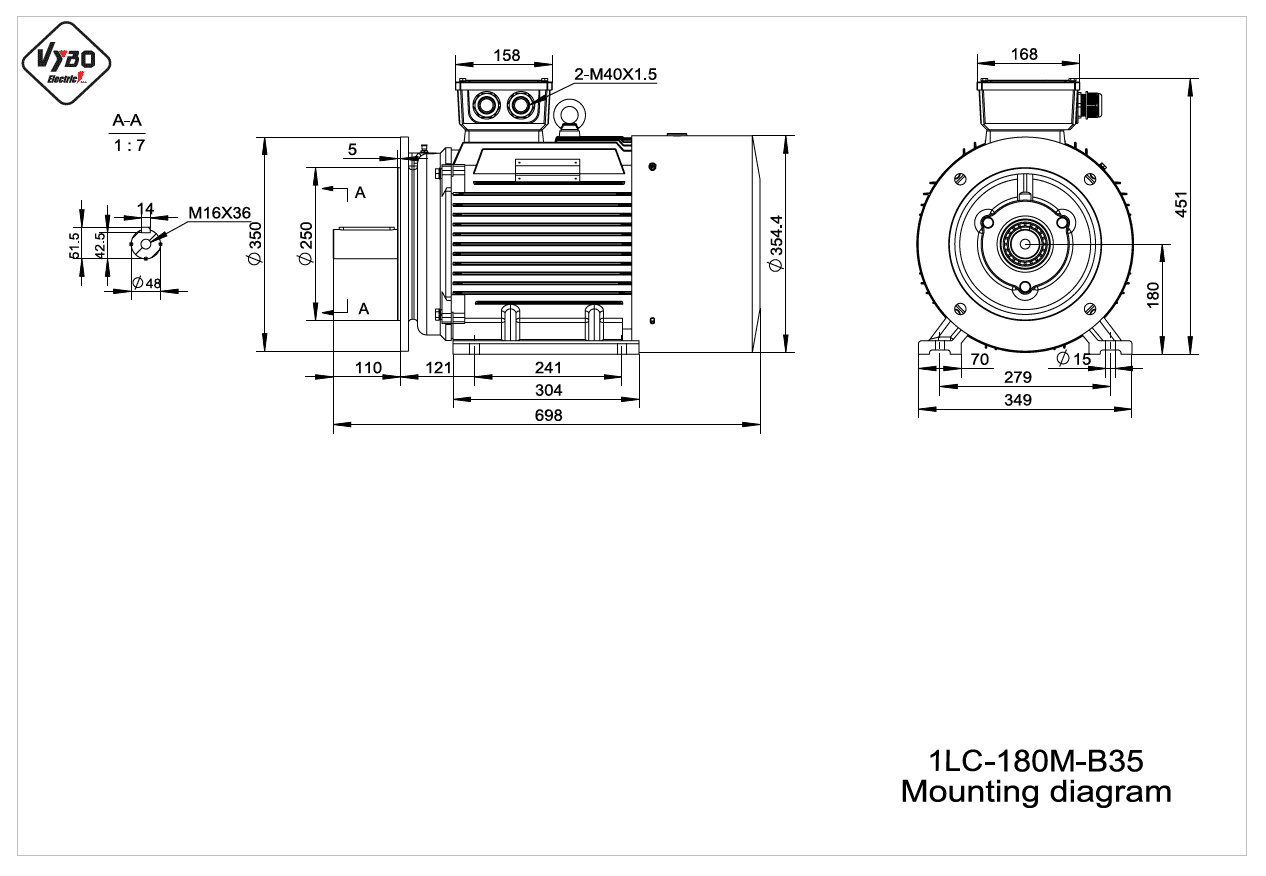

Konštrukčná veľkosť 180 mm ako mechanický základ prevádzky

Rám 180 mm vytvára pevný montážny základ pre zariadenia, ktoré potrebujú nielen výkon, ale aj istotu pri dlhodobom uložení pohonu v technologickej zostave. Pri pohonoch s trvalým zaťažením alebo s opakovanými štartmi má mechanická stabilita priamy vplyv na presnosť chodu, správanie celej sústavy a na dlhodobé zachovanie prevádzkových vlastností. Práve preto je tento model vhodný tam, kde sa motor pevne integruje do nosnej konštrukcie stroja alebo do rámu výrobnej linky.

Na strane DE aj NDE sú použité ložiská 6311-C3, ktoré podporujú stabilné uloženie rotora a korektné vedenie pri prenose výkonu. Séria 1LC PRO zároveň pracuje s liatinovým rámom, zosilenými pätkami elektromotora, vystuženými ložiskovými štítmi z liatiny a zosilneným krytom svorkovnice. V kombinácii so spevnenou rotorovou klietkou, oceľovým krytom ventilátora a strojne realizovaným navíjaním vzniká konštrukcia, ktorá je pripravená na štandardné aj náročnejšie priemyselné procesy. Pri mechanicky zaťažovaných zostavách, ako sú dopravníkové dráhy, ventilátorové skrine, miešacie nádoby alebo technologické čerpadlá, je práve takýto základ dôležitý pre stabilný chod celej sústavy.

Zotrvačnosť rotora 0,139 kg*m² má význam pri prenose rozbehu do mechanickej časti technológie. Tento parameter pomáha posúdiť správanie pohonu pri štarte aj pri prechodových stavoch a v praxi sa premieta do istejšej reakcie pri napojení na zariadenia s rotačnou alebo priebežnou záťažou. Pri dopravníkoch, miešadlách, ventilátoroch a čerpacích jednotkách je preto motor vhodný tam, kde sa sleduje nielen samotný výkon, ale aj kultivované správanie zostavy po mechanickej stránke.

Mechanický význam má aj logistická stránka dodávky. Hmotnosť balenia 160 kg a rozmery balenia 770 × 450 × 590 mm uľahčujú plánovanie prepravy, premiestnenia v hale aj prípravu na osadenie. Pri náhradách existujúcich pohonov alebo pri montáži do novej technológie ide o dôležitý údaj, ktorý pomáha nastaviť manipulačný postup bez zbytočných nejasností.

Elektrické a prevádzkové parametre pre pevne osadený pohon

Menovité napätie 400/690 V so zapojením △/Y zodpovedá bežnému priemyselnému nasadeniu v trojfázovej sieti. Menovitý prúd 34,5 A pri 400 V a 20,0 A pri 690 V dáva konkrétny podklad pre návrh napájania, istenia a elektrického začlenenia do technológie. Pri modeloch osadených do dopravníkových trás, výrobných staníc alebo čerpacích modulov je táto čitateľnosť elektrických parametrov dôležitá pre korektné dimenzovanie celej sústavy.

Pomer rozbehového momentu 2,2, zvratového momentu 2,3 a pomer rozbehového prúdu 7,5 ukazujú, že motor je pripravený na rozbeh v zostavách, kde sa pohon nepripája len k ľahkej záťaži. Pri zariadeniach s mechanickým odporom pri štarte alebo pri technológiách s opakovaným nábehom má takáto kombinácia parametrov priamy význam pre výber spôsobu spúšťania aj pre stabilitu prevádzky po rozbehu. Elektromotor je vhodný na spúšťanie DOL a zároveň na riadenie frekvenčným meničom alebo softštartérom, čo rozširuje možnosti nasadenia podľa charakteru linky.

Účinnosť 90 % a účinník 0,86 podporujú vyrovnané elektrické správanie pri dlhšej prevádzke. Hlučnosť 76 dB zodpovedá stabilnému prejavu pohonu v priemyselnom prostredí. Krytie IP55, chladenie IC411, izolačná trieda F a nárast teploty B vytvárajú spoľahlivý základ pre dlhodobý chod, pričom prevádzkové režimy S1, S2, S3 a S4 až S9 umožňujú zaradiť motor do kontinuálnej aj prerušovanej prevádzky podľa reálneho pracovného rytmu zariadenia. Káblové priechodky 2-M40X1.5, vibrácie 2,8 mm/s, trieda vibrácií A a oba smery otáčania dopĺňajú technický rámec pre korektnú integráciu do priemyselnej zostavy.

Prevádzkové podmienky počítajú s okolitou teplotou do +65 °C a s nasadením do nadmorskej výšky 1000 m. To dáva projektantom aj montážnym tímom presný základ pre nasadenie motora v halových technológiách, servisných výmenách aj nových inštaláciách, kde sa sleduje mechanická stabilita aj elektrická spoľahlivosť v jednom celku.

Montážne pripravený elektromotor skladom

Elektromotor VYBO Electric 1LC-180M-4 spája rám 180 mm, ložiská 6311-C3, výkon 18,5 kW a dobre čitateľné elektrické parametre do riešenia, ktoré je pripravené na pevné osadenie v priemyselnej technológii. Model je skladom s rýchlou expedíciou a predstavuje spoľahlivý základ pre projekty, kde sa od pohonu očakáva mechanická istota, korektný rozbeh a stabilná prevádzka od montáže až po dlhodobé nasadenie.
